0 تا 100 خنک کاری مکانیکال سیل
آموزش جامع خنک کاری مکانیکال سیل
انتخاب روش مناسب برای خنک کاری مکانیکال سیل مستقیماً به شرایط فرآیند، نوع سیال و بودجه شما بستگی دارد. هیچ روشی به طور مطلق “بهترین” نیست، بلکه هر کدام برای کاربرد خاصی “مناسبترین” هستند. آشنایی با این روشها به شما کمک میکند تا با دیدی مهندسی، بهترین و اقتصادیترین راهکار را برای افزایش طول عمر آببند پمپ خود انتخاب نمایید.
وب سایت مکانیکال سیل آبگون به عنوان مرجع اطلاعاتی ” مکانیکال سیل ” در این مقاله به صورت کامل و با ترتیب زیر ، خنک کاری مکانیکال سیل | خنک کاری سیل مکانیکی را کامل شرح داده است.
- اهمیت و ضرورت خنک کاری سیلهای مکانیکی
- معرفی استانداردهای جهانی (API Flush Plans)
- شرح گام به گام روشهای رایج خنک کاری:
- API Plan 11 (سیرکولاسیون ساده)
- API Plan 23 (حلقه بسته خنککاری)
- API Plan 32 (تزریق از منبع خارجی)
- جدول مقایسه جامع روشها (بر اساس هزینه، تجهیزات و کاربرد)
- تحلیل نهایی و راهنمای انتخاب بهترین روش
چرا خنک کاری سیل مکانیکی حیاتی است؟
گرمای بیش از حد در محفظه آببندی (Seal Chamber) از دو منبع اصلی نشأت میگیرد: حرارت ناشی از اصطکاک سطوح و حرارت ناشی از سیال فرآیند. اگر این حرارت کنترل نشود، منجر به تبخیر ناگهانی سیال (Flashing)، آسیب به اورینگها و ایجاد رسوبات سخت روی سطوح سیل شده و در نهایت باعث خرابی کامل آن میشود.
رایجترین روشهای خنک کاری (آموزش گام به گام)
برای استانداردسازی روش های خنک کردن مکانیکال سیل، از دیاگرامهای موسسه نفت آمریکا (API) استفاده میکنیم. در ادامه هر روش به تفصیل شرح داده میشود.

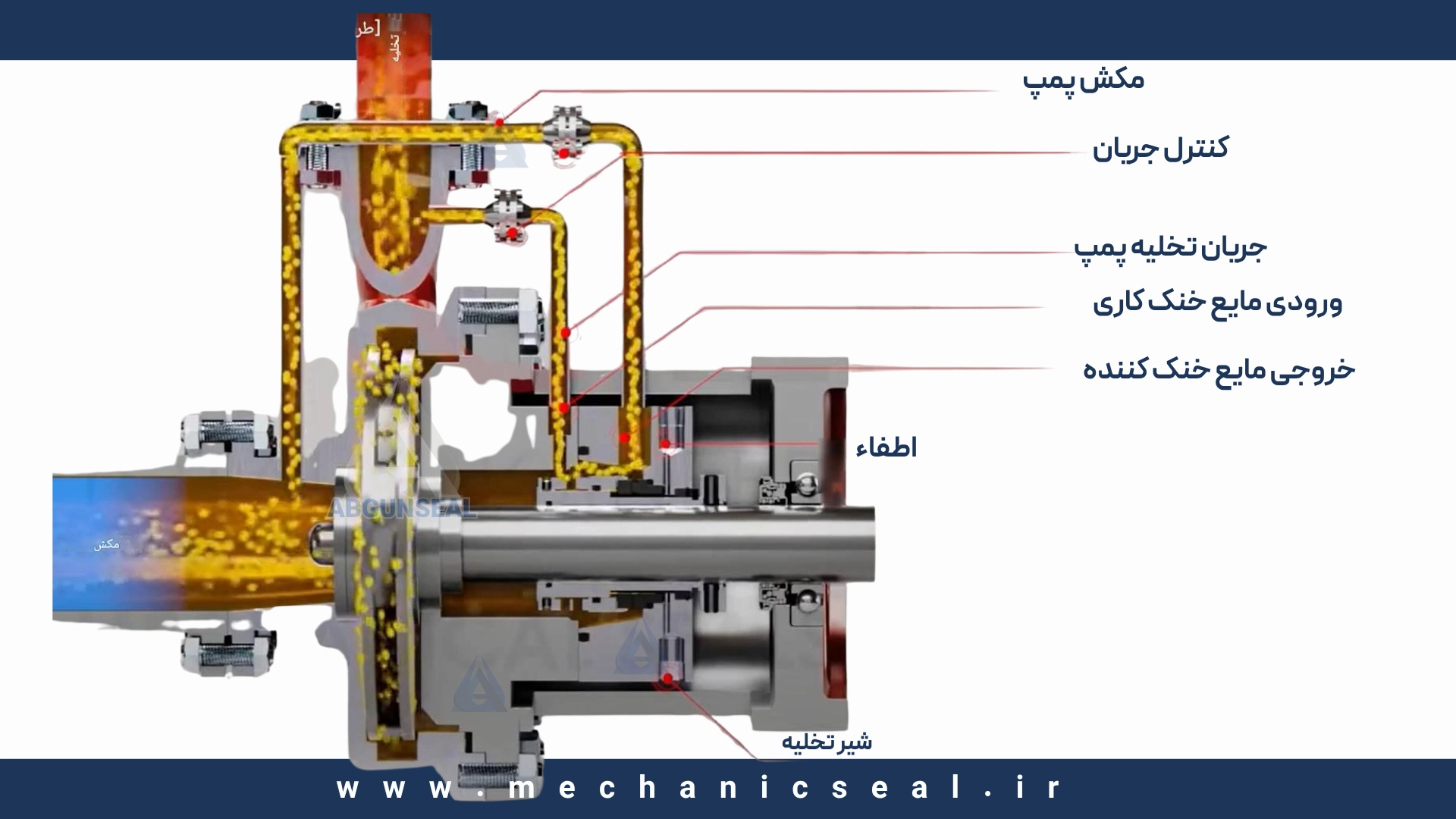

API Plan 11: سیرکولاسیون از خروجی پمپ
شرح کلی
این رایجترین و سادهترین روش برای افزایش فشار و ایجاد جریان در محفظه سیل با استفاده از خود سیال فرآیند است.
مکانیزم عملکرد (گام به گام):
- انشعاب: یک انشعاب از خروجی پرفشار پمپ (Discharge) گرفته میشود.
- کنترل جریان: این جریان معمولاً از یک اوریفیس (Orifice) عبور میکند تا دبی آن کنترل شود.
- تزریق (Flush): سیال از طریق لولهکشی به پورت ورودی محفظه آببندی (Flush Port) تزریق میشود.
- خنککاری و شستشو: این جریان مداوم، حرارت تولید شده توسط سطوح را با خود حمل کرده و از تجمع حبابهای هوا در اطراف سیل جلوگیری میکند.
- بازگشت: سیال پس از گردش در محفظه، به جریان اصلی داخل پمپ میپیوندد.
کاربرد اصلی
پمپهای آب، روغنهای سبک و فرآیندهای عمومی با سیالات تمیز و دمای متوسط.

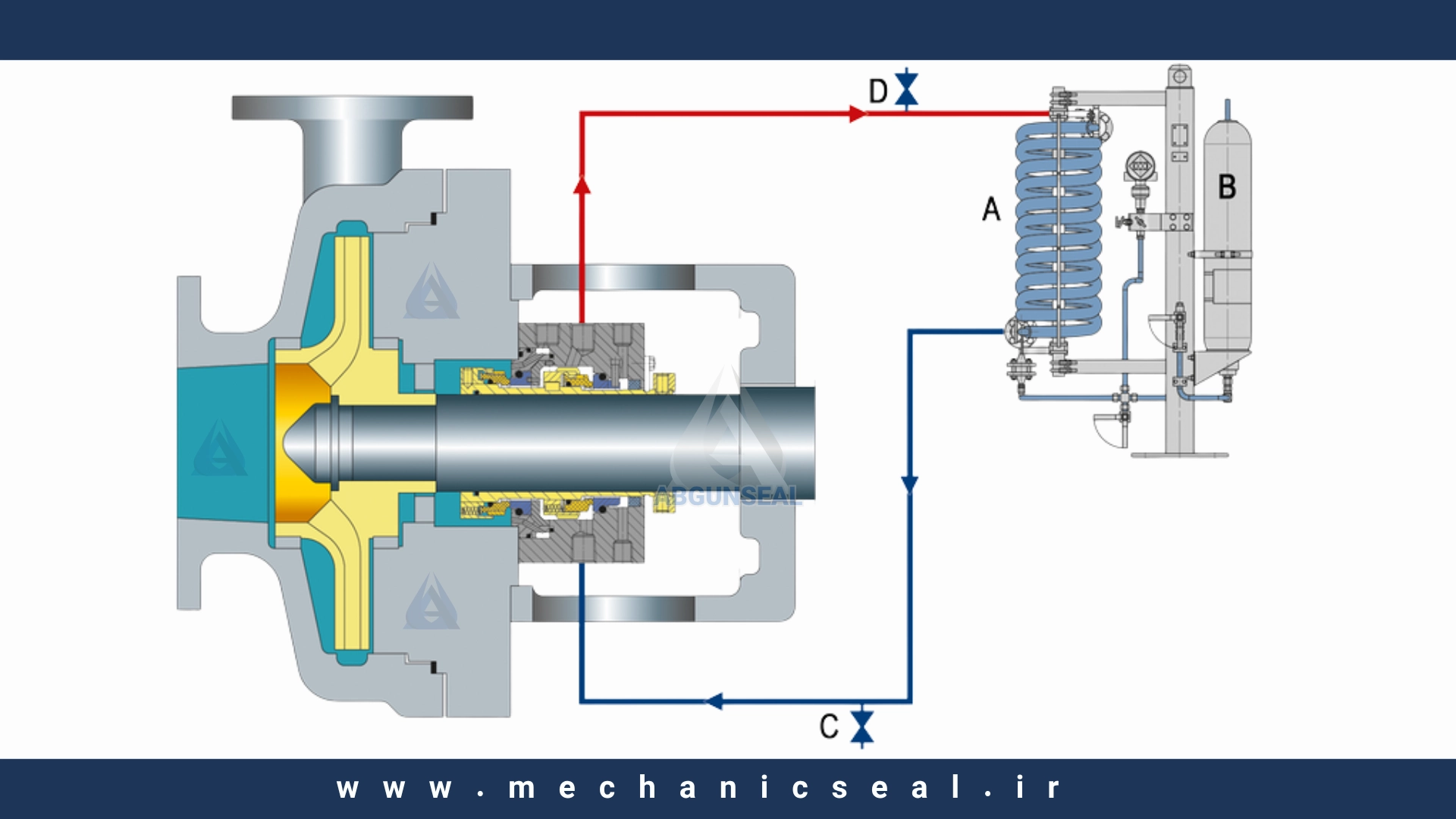

API Plan 23: حلقه بسته خنککاری
شرح کلی
یک سیستم خنککاری بسیار کارآمد و بهینه که در یک حلقه بسته و جدا از سیال اصلی فرآیند کار میکند.
مکانیزم عملکرد (گام به گام):
- ایجاد جریان: یک “پمپینگ رینگ” (Pumping Ring) که بخشی از مجموعه سیل مکانیکی است، با چرخش شفت، سیال داخل محفظه آببندی را به حرکت در میآورد.
- خروج سیال گرم: سیال گرم از پورت خروجی بالای محفظه سیل خارج میشود.
- خنککاری: سیال گرم وارد یک مبدل حرارتی (کولر) شده و دمای آن به شدت کاهش مییابد.
- بازگشت سیال خنک: سیال خنکشده از پایین به محفظه آببندی بازمیگردد و یک چرخه پیوسته برای خنک کردن آب بند پمپ ایجاد میکند.
کاربرد اصلی
پمپهای تغذیه بویلر در نیروگاهها، پمپهای انتقال هیدروکربنهای داغ در پالایشگاهها و هر فرآیندی که نیاز به قابلیت اطمینان بسیار بالا در دمای بالا دارد.

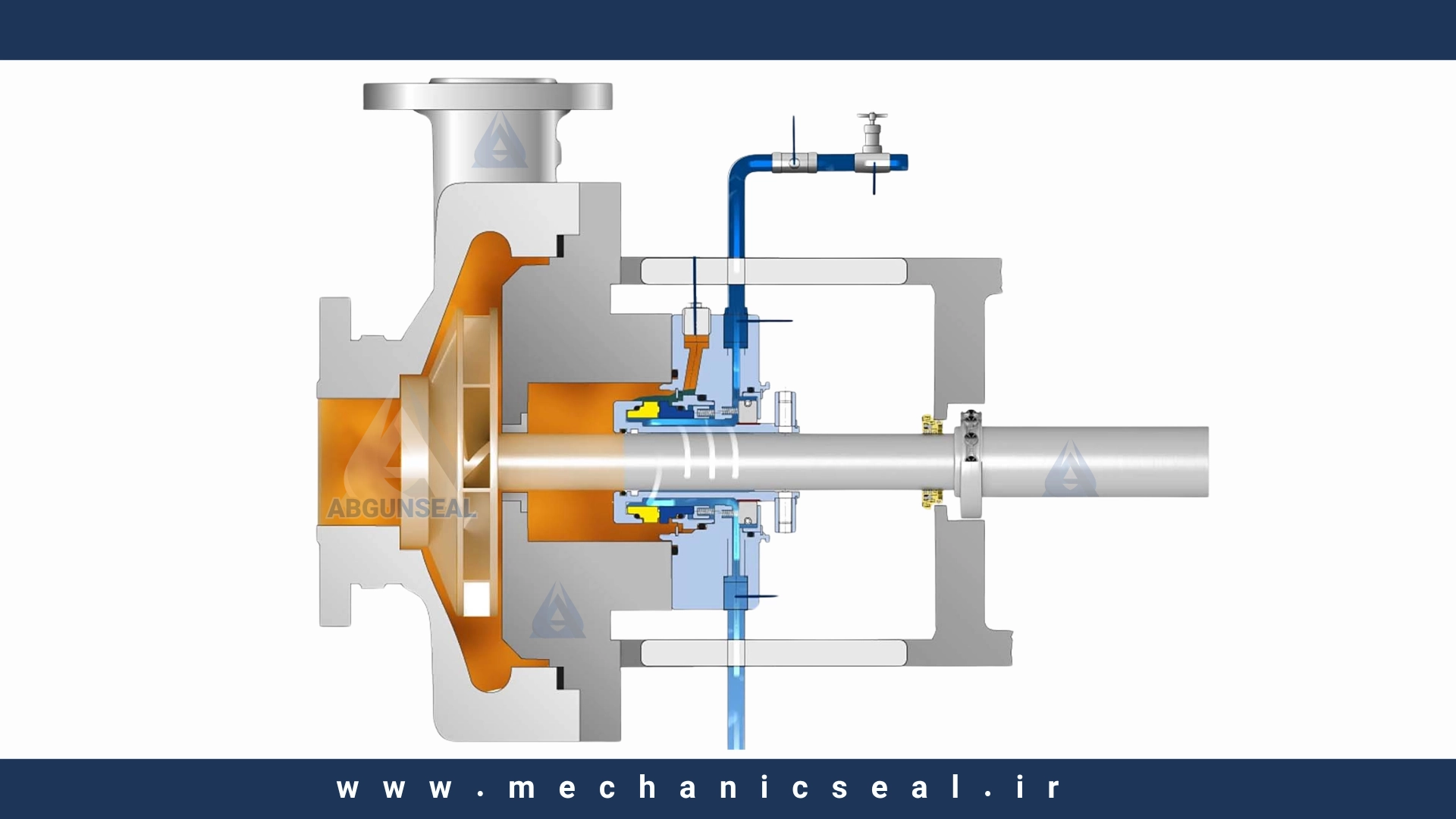

API Plan 32: تزریق از منبع خارجی
شرح کلی
این روش، راه حل نهایی برای کار با سیالات بسیار کثیف، ساینده یا پلیمری شونده است که در آن از یک سیال کاملاً تمیز از منبع خارجی استفاده میشود.
مکانیزم عملکرد (گام به گام):
- تامین منبع خارجی: یک منبع سیال تمیز، خنک و سازگار (مانند آب) با فشاری بالاتر از فشار محفظه سیل، فراهم میشود.
- کنترل و تزریق: این جریان از طریق یک فیلتر و شیر کنترلی، به پورت ورودی محفظه سیل تزریق میشود.
- ایزولاسیون کامل: سیال تمیز خارجی، یک محیط ایدهآل برای سیل فراهم کرده و آن را به طور کامل از سیال کثیف فرآیند ایزوله میکند.
- رقیقسازی: سیال تزریق شده با سیال فرآیند مخلوط شده و از پمپ خارج میشود (این نکته باید در طراحی فرآیند در نظر گرفته شود).
کاربرد اصلی
پمپهای دوغاب (Slurry) در صنایع معدنی، سیالات حاوی کاتالیست در پتروشیمی، و هر فرآیندی که خود سیال برای آببندی مناسب نباشد (سیالات ساینده).
چگونه بهترین روش را انتخاب کنیم؟
انتخاب صحیح از میان روش های خنک کاری سیل مکانیکی یک تصمیم مهندسی است. عواملی چون دما، تمیزی سیال، فشار بخار و هزینه نهایی باید به دقت بررسی شوند. انتخاب یک روش نامناسب میتواند به اندازه عدم خنککاری، به سیل و پمپ شما آسیب بزند. برای تحلیل دقیق شرایط و انتخاب مطمئن، مشاوره با کارشناسان فنی شرکت آبگون همواره بهترین گزینه است.
مقایسه روشهای خنککاری سیل مکانیکی
انتخاب روش مناسب برای خنک کاری مکانیکال سیل مستقیماً به شرایط فرآیند، نوع سیال و بودجه شما بستگی دارد. هیچ روشی به طور مطلق “بهترین” نیست، بلکه هر کدام برای کاربرد خاصی “مناسبترین” هستند. جدول زیر به شما کمک میکند تا این سه روش کلیدی را به سرعت با هم مقایسه کنید.
ویدیو مکانیسم خنک کاری پلن 14

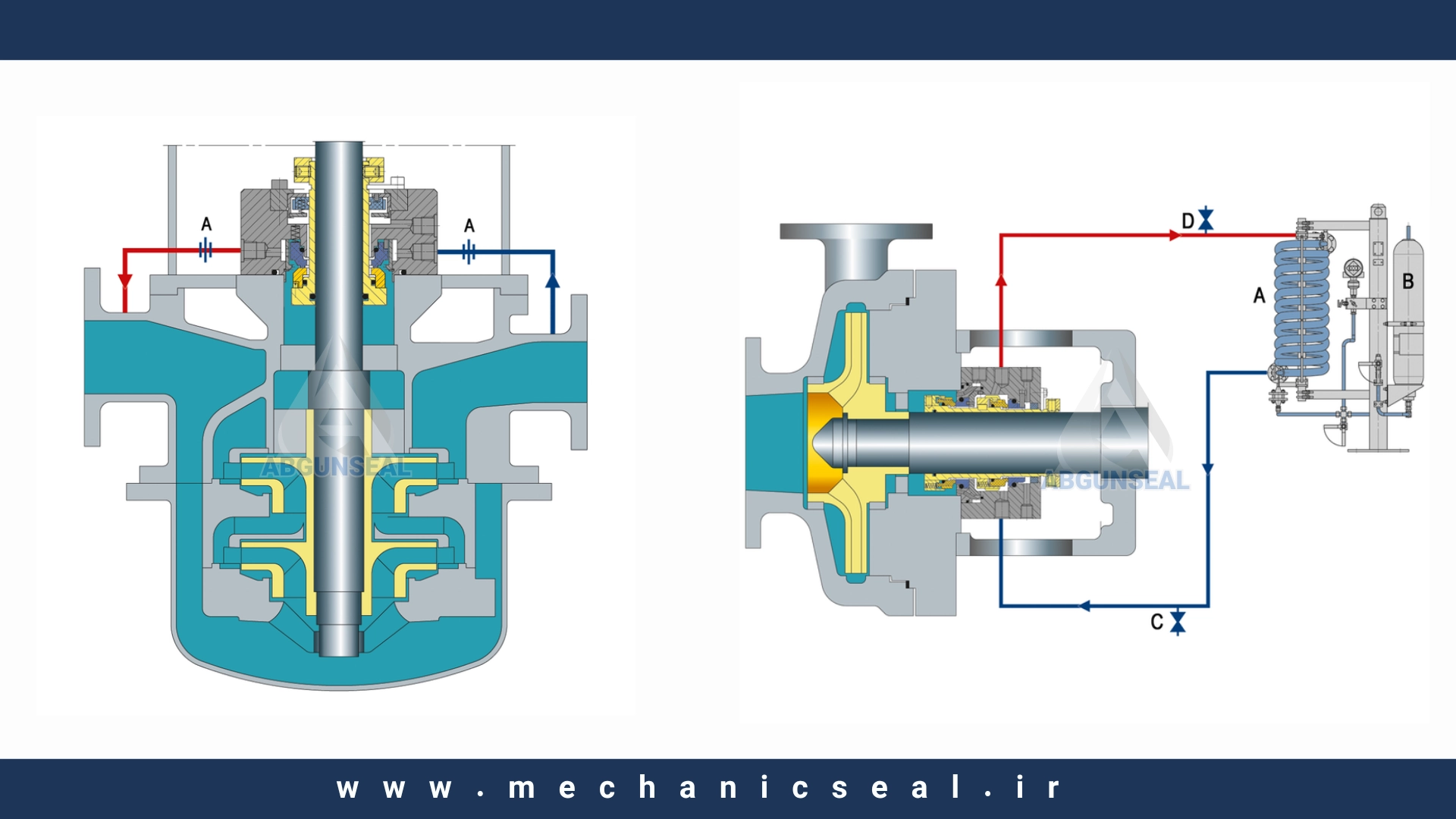

ویدیو مکانیسم خنک کاری سیل دبل پلن 53B
جدول مقایسه جامع (API Plan 11, 23, 32)
| معیار مقایسه | API Plan 11 (سیرکولاسیون ساده) | API Plan 23 (حلقه بسته خنککاری) | API Plan 32 (تزریق از منبع خارجی) |
|---|---|---|---|
| تجهیزات اصلی | لولهکشی، اتصالات، اوریفیس (اختیاری) | سیل با پمپینگ رینگ، مبدل حرارتی (کولر)، لولهکشی، ابزار دقیق | منبع سیال خارجی، فیلتر، شیر کنترلی، ابزار دقیق، لولهکشی |
| منبع سیال خنککننده | خودِ سیال فرآیند | سیال تمیز در یک حلقه بسته | یک منبع خارجی (آب، بخار، روغن) |
| مناسب برای سیالات | تمیز و با دمای متوسط | داغ و تمیز (آب داغ، هیدروکربن داغ) | کثیف، ساینده، چسبناک یا کریستالی |
| سطح پیچیدگی | بسیار پایین | بالا | متوسط تا بالا |
| هزینه اولیه | بسیار پایین | بسیار بالا | متوسط |
| مزیت اصلی ✅ | سادگی و ارزانی | بازدهی انرژی بالا و محیط حرارتی پایدار | ایزوله کردن کامل سیل از سیال مضر |
| محدودیت اصلی ❌ | عدم کارایی برای سیالات داغ یا کثیف | هزینه اولیه بالا و نیاز به سیل خاص | رقیق کردن سیال فرآیند و هزینه جاری |
تحلیل نهایی و جمعبندی
– اگر بودجه محدودی دارید و با یک سیال تمیز و با دمای معمولی کار میکنید، API Plan 11 سادهترین و بهترین انتخاب شماست.
– اگر قابلیت اطمینان در دمای بالا و بازدهی انرژی برای شما اولویت دارد، API Plan 23 یک سرمایهگذاری هوشمندانه است که در بلندمدت هزینههای عملیاتی را کاهش میدهد.
– اگر با یک سیال “غیرممکن” (ساینده، کثیف، چسبناک) سر و کار دارید، API Plan 32 تنها راه حل واقعی شما برای نجات دادن سیل مکانیکی و جلوگیری از خرابیهای پرهزینه است.
برای هر نوع مشاوره اعم از خنک کاری و یا دریافت مشاوره برای خرید مکانیکال سیل با کارشناسان ما از طریق پلتفرم های مختلف در ارتباط باشید.
