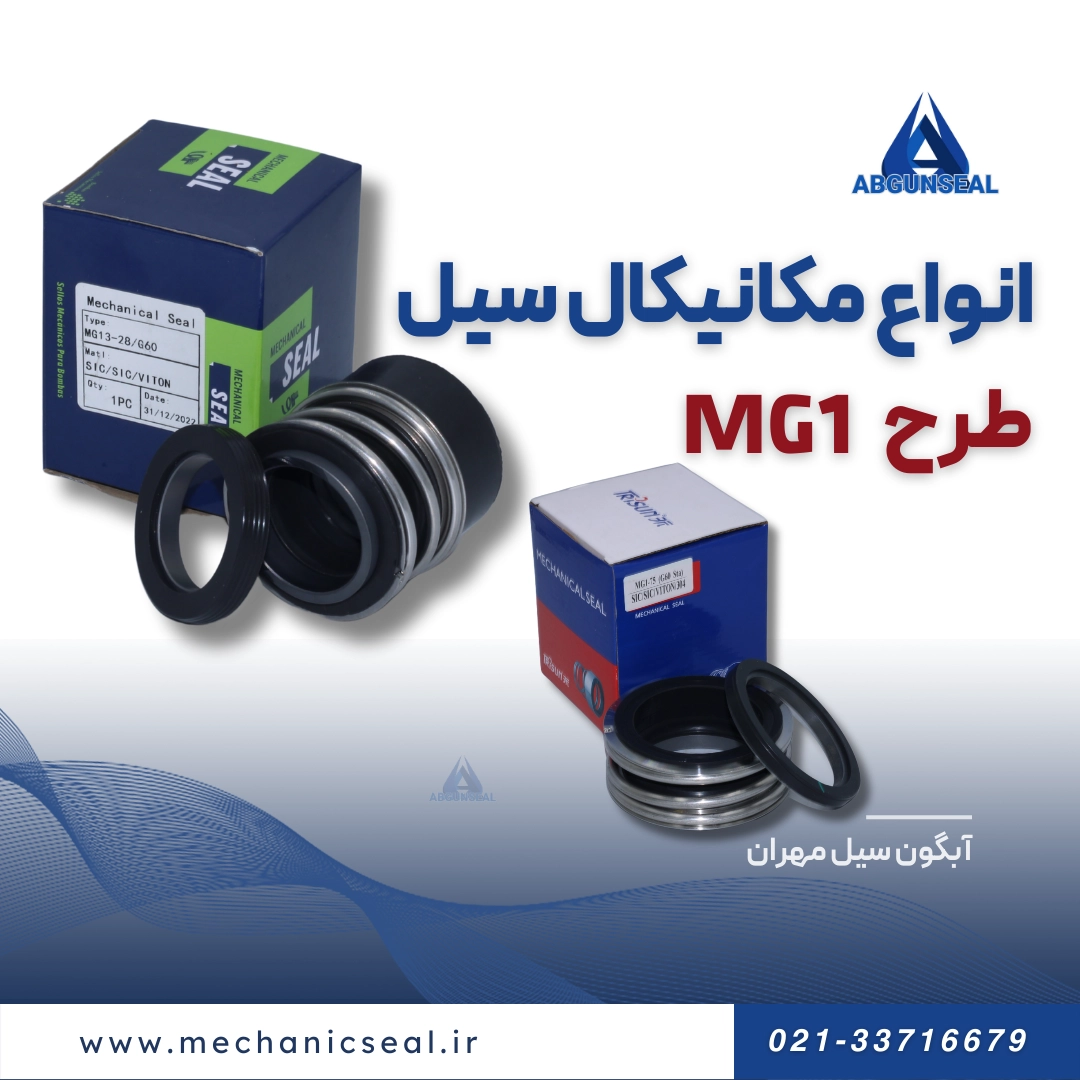

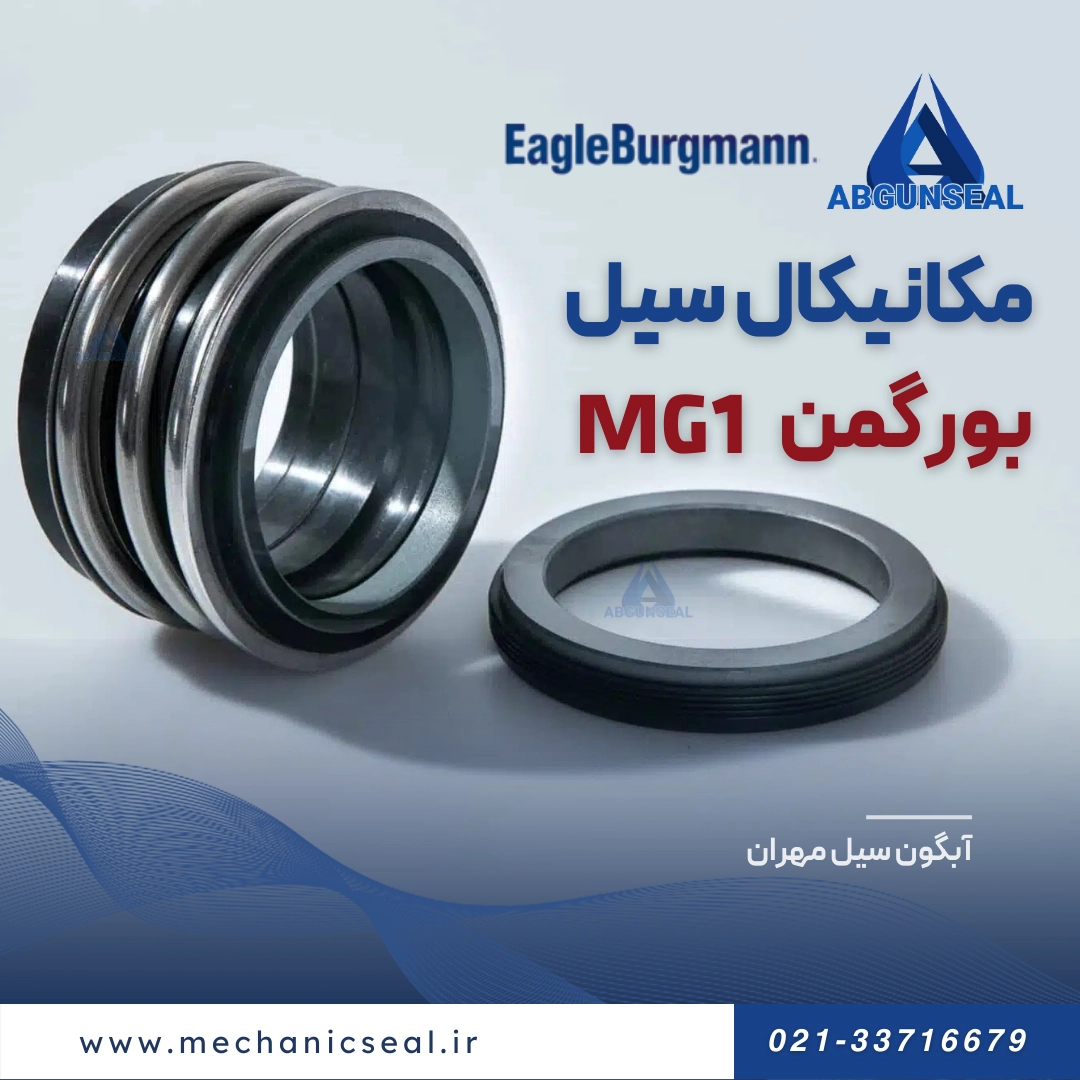

مکانیکال سیل MG1 بورگمن: مشخصات، سایزها و راهنمای خرید
مکانیکال سیل MG1 یکی از سیلهای بلوز لاستیکی EagleBurgmann (بورگمن) است. این سیل برای آب‌بندی پمپ‌هایی با شفت ساده طراحی شده و در پمپهای آب، تأسیسات ساختمان، فاضلاب و صنایع غذایی و شیمیایی به کار می‌رود. در بازار به آن سیل مکانیکی MG1 یا به‌اختصار سیل MG1 هم می‌گویند.
در این صفحه مشخصات MG1 را دقیقاً مطابق دیتاشیت سازنده، جدول سایزهای موجود، جنس قطعات، نسخه‌های مختلف این سیل و فرق آن با eMG1 می‌بینید. آبگون سیل در فروشگاه مکانیکال سیل، سیل مکانیکی MG1 بورگمن را در سایزهای ۲۵، ۳۰، ۳۵ و ۴۰ میلیمتر، اورجینال با ضمانت اصالت و با قیمت مناسب عرضه میکند.
ساختار سیل MG1
MG1 یک سیل تک‌فنره با بلوز الاستومری دوار است. بلوز لاستیکی همراه شفت می‌چرخد و فنر، رینگ سیل را به سیت ثابت فشار می‌دهد. اجزای اصلی آن طبق دیتاشیت این‌هاست:
- رینگ سیل (Seal face)
- بلوز لاستیکی (Bellows)
- دو رینگ L شکل نگه‌دارندهٔ فنر
- فنر (Spring)
- سیت ثابت (Seat)
- اورینگ یا کاپ لاستیکی سیت
طبق دیتاشیت، طراحی MG1 نابالانس (Unbalanced) و مستقل از جهت چرخش است و بلوز آن پیچش ندارد. چون بلوز در تمام طول سیل روی شفت مینشیند، شفت را هم محافظت میکند. حرکت محوری زیادی که این سیل تحمل میکند، آن را در برابر لنگی جزئی شفت کم‌حساس میکند. MG1 را میشود به‌صورت تکی یا در آرایش دوبل، پشت‌به‌پشت یا پشت‌سرهم (Tandem)، نصب کرد.
مشخصات فنی و کاتالوگ مکانیکال سیل MG1
اعداد زیر از دیتاشیت MG1 سازنده نقل شده‌اند. سقف واقعی هر سیل به جنس رینگ، سیت و لاستیک آن هم بستگی دارد.
| مشخصه | مقدار طبق دیتاشیت |
|---|---|
| قطر شفت (d1) | ۱۰ تا ۱۰۰ میلیمتر |
| فشار (p1) | تا ۱۶ بار |
| خلأ | تا ۰٫۵ بار؛ با قفل کردن سیت تا ۱ بار |
| دما | ۲۰- تا ۱۴۰+ درجهٔ سانتی‌گراد |
| سرعت لغزش (vg) | تا ۱۰ متر بر ثانیه |
| حرکت محوری مجاز | ۲ ± میلیمتر (تلرانس طول نصب در شفت ۲۰ تا ۲۶ میلیمتر ۱٫۵ ± و در شفت ۲۸ تا ۱۰۰ میلیمتر ۲ ±) |
| بالانس | نابالانس |
| جهت چرخش | مستقل از جهت چرخش |
جدول سایزهای موجود سیل MG1
سیل MG1 در این فروشگاه در چهار سایز عرضه میشود. عدد هر سایز همان قطر شفت (d1) است، یعنی مکانیکال سیل MG1 40 برای شفت ۴۰ میلی‌متری است.
| سایز (قطر شفت d1) | d3 طبق جدول ابعاد دیتاشیت |
|---|---|
| ۲۵ میلیمتر | ۳۱٫۲ میلیمتر |
| ۳۰ میلیمتر | ۳۷٫۰ میلیمتر |
| ۳۵ میلیمتر | ۴۳٫۲ میلیمتر |
| ۴۰ میلیمتر | ۴۸٫۸ میلیمتر |
در دیتاشیت سازنده، MG1 برای شفت ۱۰ تا ۱۰۰ میلیمتر آمده است. برای پیدا کردن سایز، قطر شفت را در محل نشستن سیل با کولیس اندازه بگیرید.
جنس رینگ، سیت و لاستیک سیل MG1
یکی از نقاط قوت MG1 تنوع جنس قطعات است. در دیتاشیت سازنده، هر جنس یک کد حرفی دارد:
| قطعه | جنس‌ها طبق دیتاشیت (کد) |
|---|---|
| رینگ سیل (Seal face) | کربن گرافیت آغشته به آنتیموان (A)، کربن گرافیت آغشته به رزین (B)، سیلیکون کارباید (Q1 و eSiC-Q7) |
| سیت (Seat) | سیلیکون کارباید (Q1 و eSiC-Q7)، تنگستن کارباید (U3) |
| لاستیک (الاستومر) | NBR (P)، EPDM (E)، FKM یا وایتون (V)، HNBR (X4) |
| قطعات فلزی | فولاد CrNiMo (G)، هستلوی (M) |
جنس سیلی که در این صفحه عرضه میشود، سیلیکون کارباید روی سیلیکون کارباید است. یعنی هم رینگ و هم سیت از SiC ساخته شده‌اند. این ترکیب در برابر سایش مقاوم است و برای آب و سیال‌هایی که ذرات معلق دارند، انتخاب رایجی است.
لاستیک سیل را بر اساس نوع سیال و دما انتخاب کنید. NBR برای آب و روغن، EPDM برای آب گرم و FKM برای روغن‌ها و بسیاری از مواد شیمیایی کاربرد دارد.
سیت‌ها و نسخه‌های MG1: MG12، MG13 و RMG12
MG1 را میشود با سیت‌های مختلفی سفارش داد. دیتاشیت سیت‌های G4، G9، G6، G60 و G50 را برای آن معرفی میکند. G9، G6 و G60 طبق استاندارد EN 12756 هستند و G606 فقط برای RMG12 است. علاوه بر این، MG1 چند نسخهٔ دیگر هم دارد:
- MG12: ابعاد، اجزا و نام‌گذاری آن مثل MG1 است، ولی دنبالهٔ بلوزش بلندتر است تا همراه سیت G6 یا G60، طول نصب l1k استاندارد EN 12756 را بدهد.
- MG13: مثل MG12 است، ولی طول نصب آن l1N استاندارد EN 12756 است.
- MG1S20: دنبالهٔ بلوز بلندتر دارد و همراه سیت G50 طول نصب ویژهٔ l1S را می‌دهد.
- RMG12: همان MG12 است، با سطح ویژهٔ بلوز در سمت شفت، برای پمپهای آب داغ. رینگ آن تنگستن کارباید (U3) است و فقط با سیت G606 از جنس کربن گرافیت رزینی (B) کار میکند. این نسخه برای شفت ۱۲ تا ۳۸ میلیمتر، تا ۱۲۰ درجه و ۲۵ بار یا تا ۱۴۰ درجه و ۱۶ بار مناسب است.
پس اگر روی سیل قدیمی شما MG12 یا MG13 نوشته شده، بدنهٔ سیل همان MG1 است، ولی طول نصب و سیت آن فرق دارد. برای سیل eMG12، صفحهٔ سیل EMG12 بورگمن را ببینید.
فرق MG1 و eMG1
MG1 مدل قدیمیتر است و سازنده اکنون eMG1 را با سازگاری کامل عرضه میکند. EagleBurgmann در معرفی eMG1 نوشته است که این سیل «۱۰۰٪ با MG1 سازگار» است. یعنی سیل eMG1 می‌تواند جای MG1 روی همان پمپ بنشیند. در دیتاشیت رسمی eMG1 هم سایزهای ۲۵، ۳۰، ۳۵ و ۴۰ میلیمتر با همان d3 جدول بالا آمده‌اند. فشار ۱۶ بار، دمای ۲۰- تا ۱۴۰+ درجه، سرعت لغزش ۱۰ متر بر ثانیه و طراحی نابالانس آن هم مثل MG1 است.
MG1 سیل بلوز لاستیکی با یک فنر روی شفت ساده است. اگر بین MG1 و M7N مردد هستید، فرق کامل این دو را در مقالهٔ مقایسهٔ M7N با MG1 نوشته‌ایم.
کاربردهای سیل MG1
دیتاشیت سازنده این کاربردها را برای MG1 پیشنهاد میکند:
- تأمین آب شرب و تأسیسات ساختمان
- آب، فاضلاب و دوغاب با ذرات جامد تا ۵ درصد وزنی
- صنایع غذایی، لبنیات و نوشیدنی
- تولید قند و شکر
- صنایع کاغذ و خمیر کاغذ (خمیر تا ۴ درصد)
- صنایع نفت، پتروشیمی و شیمیایی، روغن‌ها و لاتکس
- پمپهای سیرکولاسیون، پمپهای شناور، پمپهای استاندارد شیمیایی، پمپهای پیچی و پمپهای آب و فاضلاب
این سیل بسته به جنس، تأییدیه‌هایی مثل FDA، WRAS، KTW، ACS، W270 و NSF هم دارد و طبق دیتاشیت برای کاربردهای استریل سطح پایه مناسب است.
محدودیت‌های MG1
MG1 سیلی همه‌کاره است، ولی برای هر شرایطی ساخته نشده است:
- فشار و دما: فشار بیشتر از ۱۶ بار و دمای بالاتر از ۱۴۰ درجه در محدودهٔ دیتاشیت MG1 استاندارد نیست. تنها استثنا نسخهٔ RMG12 برای پمپهای آب داغ است که در ۱۲۰ درجه تا ۲۵ بار کار میکند؛ برای شرایط سخت‌تر باید سیل دیگری انتخاب شود.
- سرعت: سرعت لغزش بیشتر از ۱۰ متر بر ثانیه برای این سیل مناسب نیست.
- سیال‌های بسیار خورنده: جنس لاستیک و قطعات فلزی باید با سیال سازگار باشد. سیال‌های خیلی خورنده به جنس‌های خاص یا طرح دیگری نیاز دارند.
- شفت ساده: MG1 برای شفت ساده طراحی شده است. برای شفت پله‌دار باید طرح مناسب همان شفت انتخاب شود.
شناسایی سایز و خرید سیل مکانیکی MG1 بورگمن
برای اینکه سیل درست را بگیرید، این چند نکته کافی است:
- قطر شفت را بدانید. نوشتهٔ روی سیل قدیمی یا اندازهٔ شفت در محل نشستن سیل، سایز را مشخص میکند.
- نوع سیت را ببینید. شکل سیت قدیمی و جایی که در بدنه مینشیند، نوع سیت را نشان می‌دهد.
- جنس را با سیال جور کنید. برای آب و بیشتر کاربردهای عمومی، سیلیکون کارباید روی سیلیکون کارباید انتخاب رایجی است.
- عکس سیل قدیمی را بفرستید. اگر نوشتهٔ روی سیل پاک شده، عکس سیل و سیت قدیمی کنار یک خط‌کش به انتخاب درست کمک میکند.
همهٔ سیلهای MG1 این صفحه اورجینال با ضمانت اصالت هستند. برای خرید سیل مکانیکی بورگمن MG1 یا مدل‌های دیگر مکانیکال سیل بورگمن، سایز و عکس سیل قدیمی را بفرستید. برای استعلام قیمت تماس بگیرید.
پیش از نصب سیل نو، راهنمای نصب مکانیکال سیل را بخوانید.
پرسش‌های متداول دربارهٔ سیل مکانیکی MG1
سیل MG1 برای چه قطر شفتی ساخته میشود؟
طبق دیتاشیت سازنده، MG1 برای شفت ۱۰ تا ۱۰۰ میلیمتر ساخته میشود. در این فروشگاه سایزهای ۲۵، ۳۰، ۳۵ و ۴۰ میلیمتر عرضه میشوند.
حداکثر فشار و دمای سیل MG1 چقدر است؟
طبق دیتاشیت، MG1 تا فشار ۱۶ بار و دمای ۲۰- تا ۱۴۰+ درجهٔ سانتی‌گراد کار میکند. سقف واقعی هر سیل به جنس رینگ، سیت و لاستیک آن هم بستگی دارد.
مکانیکال سیل MG1 بالانس است یا نابالانس؟
طبق دیتاشیت سازنده، MG1 نابالانس است و به جهت چرخش شفت وابسته نیست. پس روی پمپی که در هر جهتی می‌چرخد، میشود از آن استفاده کرد.
فرق MG1 و eMG1 چیست؟
MG1 مدل قدیمیتر است و سازنده اکنون eMG1 را با سازگاری کامل عرضه میکند. طبق EagleBurgmann، eMG1 «۱۰۰٪ با MG1 سازگار» است و جای آن روی همان پمپ مینشیند.
MG12 و MG13 با MG1 چه فرقی دارند؟
ابعاد و اجزای MG12 و MG13 مثل MG1 است، ولی دنبالهٔ بلوز آنها بلندتر است تا همراه سیت G6 یا G60 طول نصب استاندارد EN 12756 را بدهند.
سیل MG1 برای آب داغ مناسب است؟
برای پمپهای آب داغ، نسخهٔ RMG12 با سیت G606 ساخته شده است. این نسخه برای شفت ۱۲ تا ۳۸ میلیمتر، تا ۱۲۰ درجه و ۲۵ بار یا تا ۱۴۰ درجه و ۱۶ بار مناسب است.
جنس رایج سیل مکانیکی MG1 چیست؟
سیلیکون کارباید روی سیلیکون کارباید ترکیب رایجی است و سیلهای این صفحه هم همین جنس را دارند. لاستیک آن بسته به سیال NBR، EPDM یا FKM انتخاب میشود.
قیمت سیل مکانیکی MG1 بورگمن چقدر است؟
قیمت به سایز و جنس سیل بستگی دارد. سیلهای MG1 آبگون سیل اورجینال با ضمانت اصالت و با قیمت مناسب عرضه میشوند. برای استعلام قیمت تماس بگیرید.
