راهنمای جامع نصب مکانیکال سیل: آموزش گام‌به‌گام
کلید پیشگیری از نشتی‌های مداوم، نصب صحیح مکانیکال سیل است؛ قطعه‌ای که اگر درست انتخاب، نصب و راه‌اندازی شود، عمر پمپ و پایداری فرآیند را افزایش می‌دهد.در این راهنمای جامع، نصب مکانیکال سیل را از صفر تا صد به‌صورت عملی، مرحله‌به‌مرحله و همراه با نکات فنی توضیح می‌دهیم تا تکنسین‌ها، مهندسان و اپراتورها بتوانند با اطمینان، نصب سیل مکانیکی را بی‌خطا انجام دهند.
پیش از شروع، اگر می‌خواهید بدانید هر قطعهٔ سیل چه نقشی دارد، مقالهٔ مکانیکال سیل چیست را ببینید. آشنایی با فیس ثابت، فیس دوار و فنر، مراحل نصب را خیلی روشن‌تر می‌کند.
پیش از شروع: نکات ایمنی و ابزار مورد نیاز
نکات ایمنی حیاتی
- LOTO: قطع کامل انرژی و برچسب‌گذاری/قفل‌گذاری.
- ایزوله‌سازی هیدرولیکی: بستن ولوها، تخلیه و صفر کردن فشار.
- PPE: دستکش مقاوم شیمیایی، عینک ایمنی، کفش کار، ماسک در صورت نیاز.
- SDS: مرور برگه اطلاعات ایمنی ماده فرایندی.
- محیط تمیز: میز کار خشک و بدون ذرات ریز.

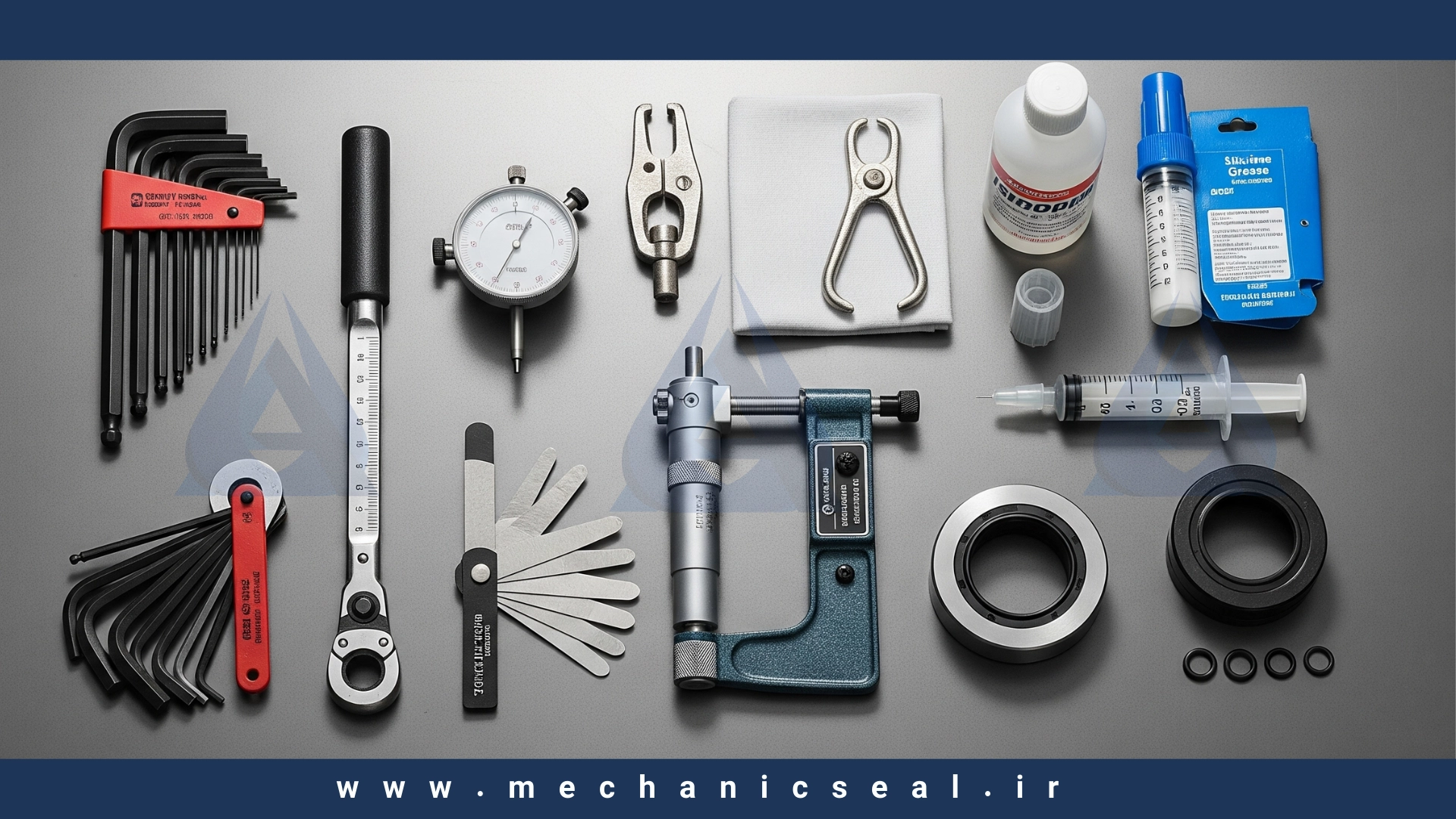

لیست ابزار و تجهیزات لازم
- آچار آلن/بکس، پیچ‌گوشتی ستاره‌ای/دو سو
- گشتاورسنج (Torque Wrench)
- گِیج فیلر و کولیس/میکرومتر
- پارچه بدون پرز، الکل ایزوپروپیل ۹۹٪
- مکانیکال سیل جدید مطابق سایز شفت
- اورینگ‌ها و گاسکت‌های نو
مرحله ۱: آماده‌سازی پمپ و باز کردن سیل قدیمی
پیاده‌سازی پمپ از روی سیستم
- پس از LOTO و ایزوله‌سازی، سیال را تخلیه کنید.
- کوپلینگ را جدا و محافظ آن را بردارید.
- موقعیت قطعات و فاصله‌ها را علامت‌گذاری کنید.
نحوه باز کردن محفظه و دسترسی به سیل
- محفظه سیل را طبق دستور سازنده باز( مطابق دیتا شیت یا کاتالوگ) کنید.
- پیچ‌ها را ضربدری و مرحله به مرحله شل کنید.
- درزبندها/اسپیسرها را مرتب کنار بگذارید.

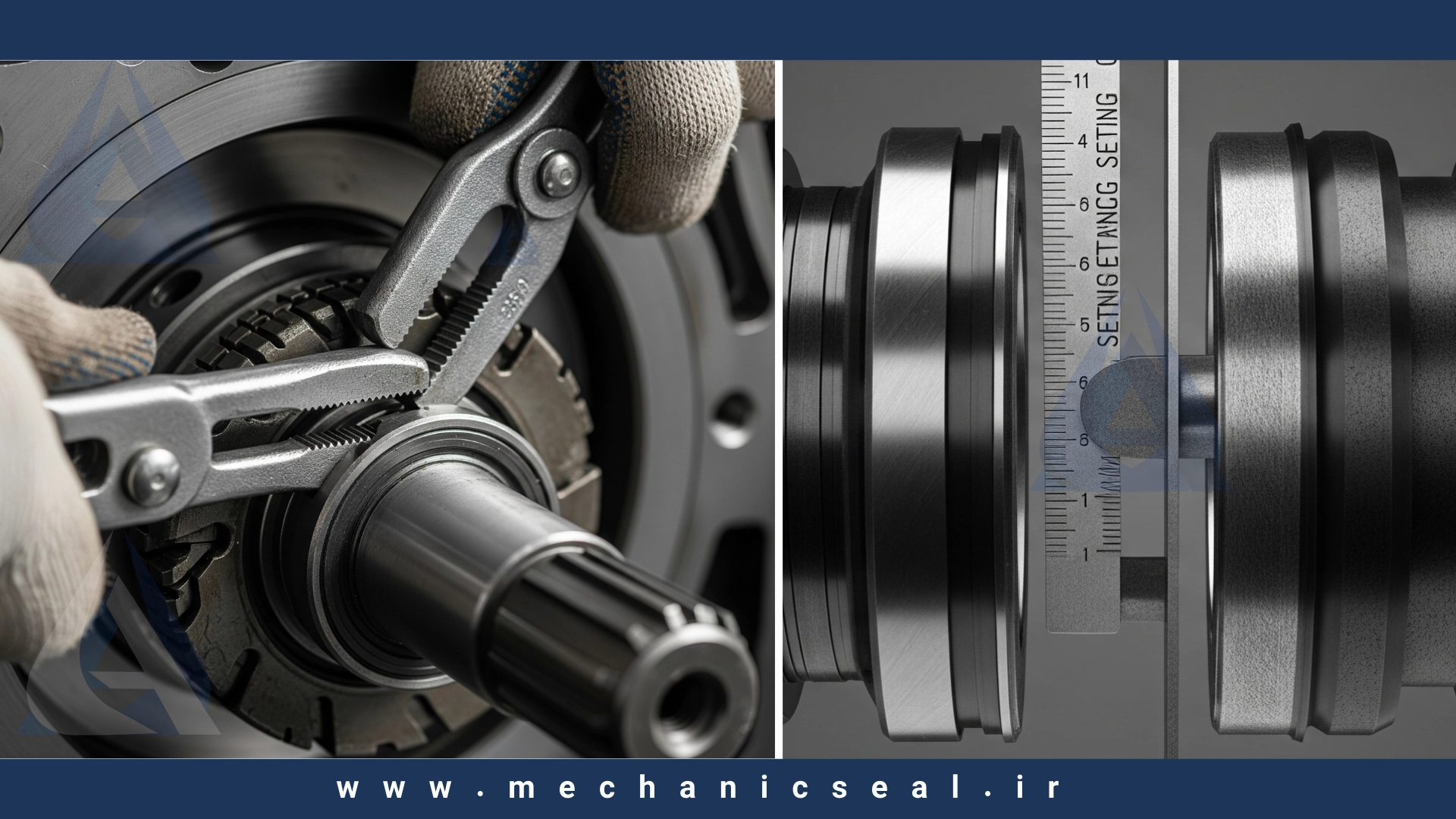

خارج کردن سیل فرسوده
- یونیت دوّار را آرام از شفت بیرون بکشید؛ از ضربه پرهیز کنید.
- سِیت ثابت را با ابزار مناسب خارج کنید.
- قطعات فرسوده را جدا از قطعات نو نگه دارید.
مرحله ۲: بازرسی و تمیزکاری (یک گام حیاتی)
بررسی شفت و محفظه از نظر خوردگی و آسیب
- سطح شفت: خط و خش/خوردگی نقطه‌ای را بررسی کنید.( سیل های مکانیکی در صورت خوردگی میتواند موجب نشتی پمپ شوند!)
- تاب شفت (Runout): با ساعت اندیکاتور کنترل شود.
- نشیمن سِیت ثابت: پلیسه/زنگ‌زدگی نداشته باشد.
- ابعاد کلیدی: قطر شفت، قطر نشیمن و عمق محفظه.

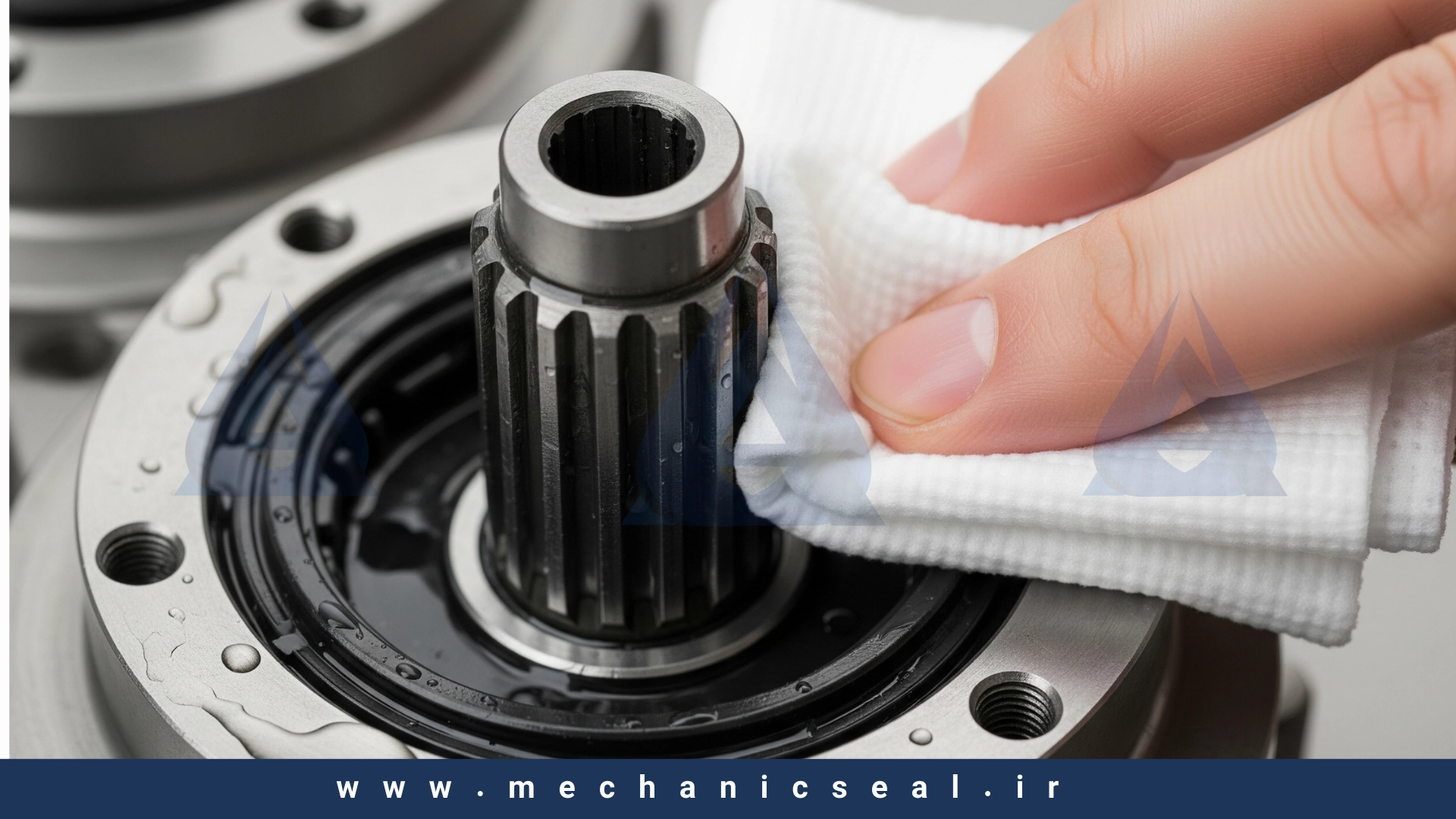

تمیزکاری دقیق تمام سطوح
- سطوح را با پارچه بدون پرز و الکل پاک کنید.
- خش‌های جزئی را با سنگ نرم، ملایم پلیش کنید.
- محفظه را کاملاً خشک نگه دارید.

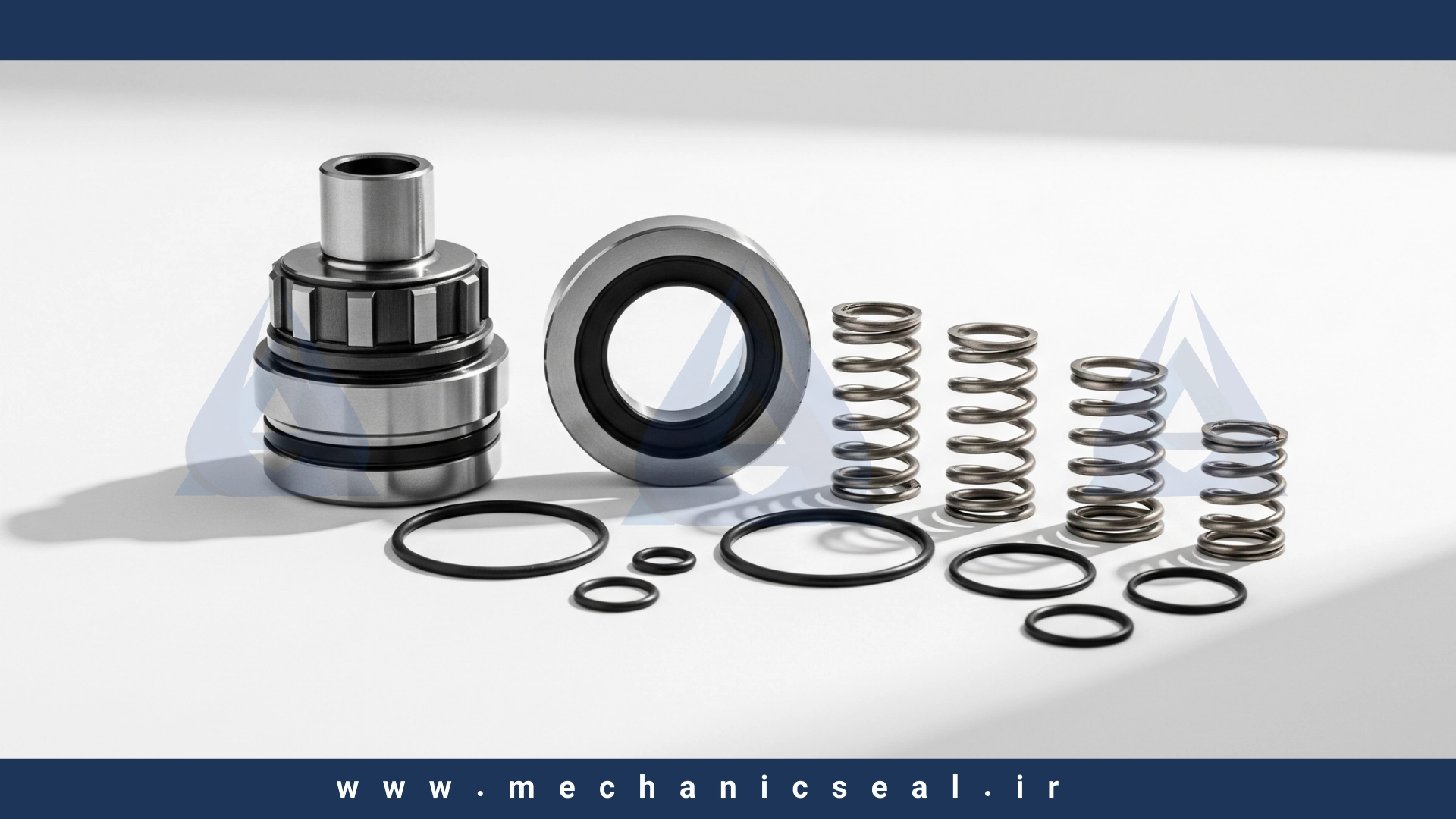

مرحله ۳: نصب گام‌به‌گام مکانیکال سیل جدید
نصب بخش ثابت (Stationary Seat)
- اورینگ/گاسکت سِیت را در حد کم با روانکار مجاز آغشته کنید.
- سِیت را با ابزار هدایتگر یکنواخت بنشانید.
- سطح سِیت را از اثرانگشت پاک کنید.
نصب بخش متحرک (Rotary Unit) روی شفت
- اورینگ‌های یونیت را بررسی و در صورت مجازبودن کمّی روانکاری کنید.
- یونیت را آرام روی شفت تمیز سر دهید؛ از ضربه پرهیز کنید.
- فاصله تنظیمی را طبق دیتاشیت با گیج فیلر دقیق کنید.

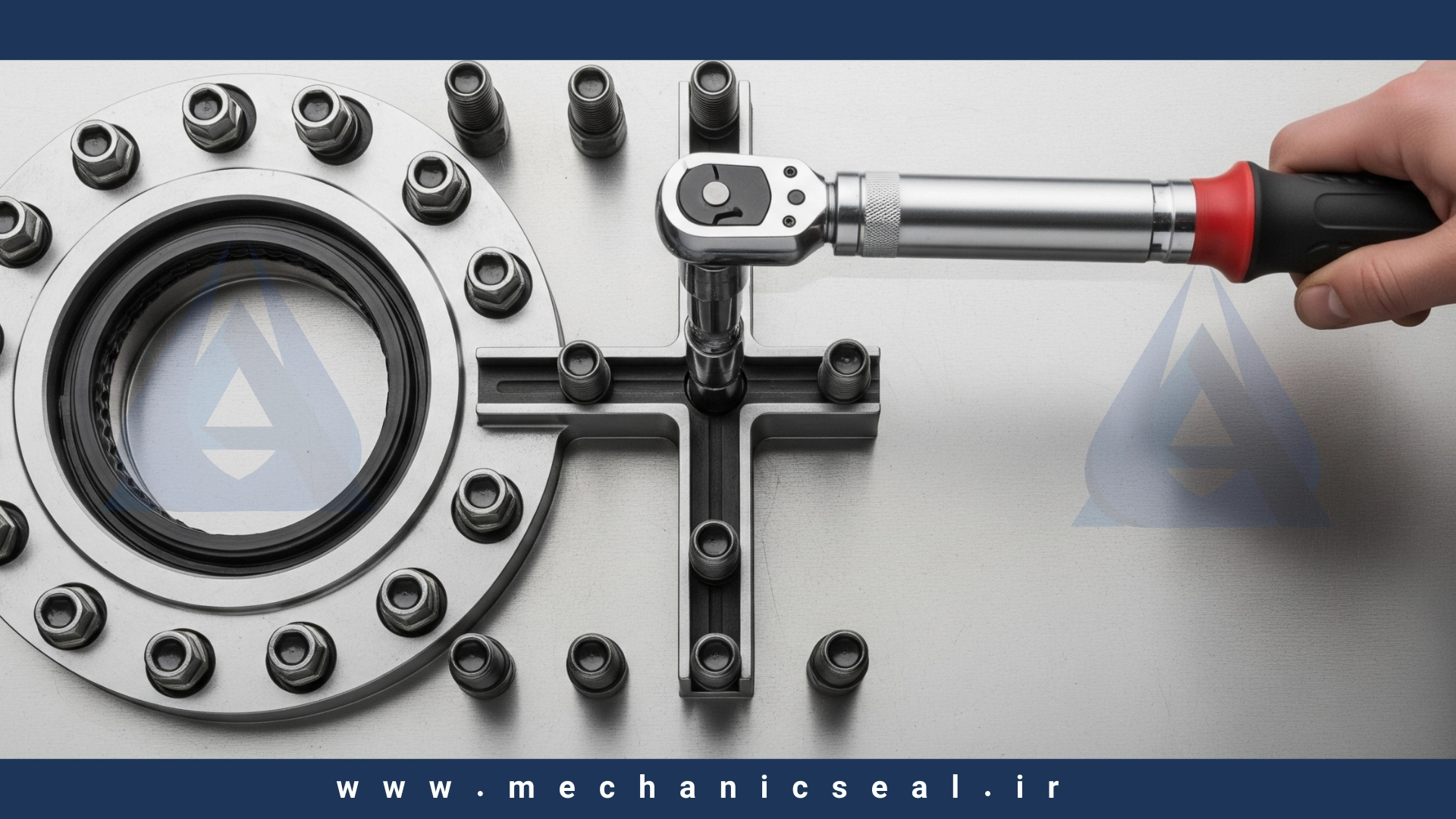

- پیچ‌ها را با گشتاور توصیه‌شده و الگوی ضربدری ببندید.
- هم‌محوری پمپ و محرک را کنترل کنید.

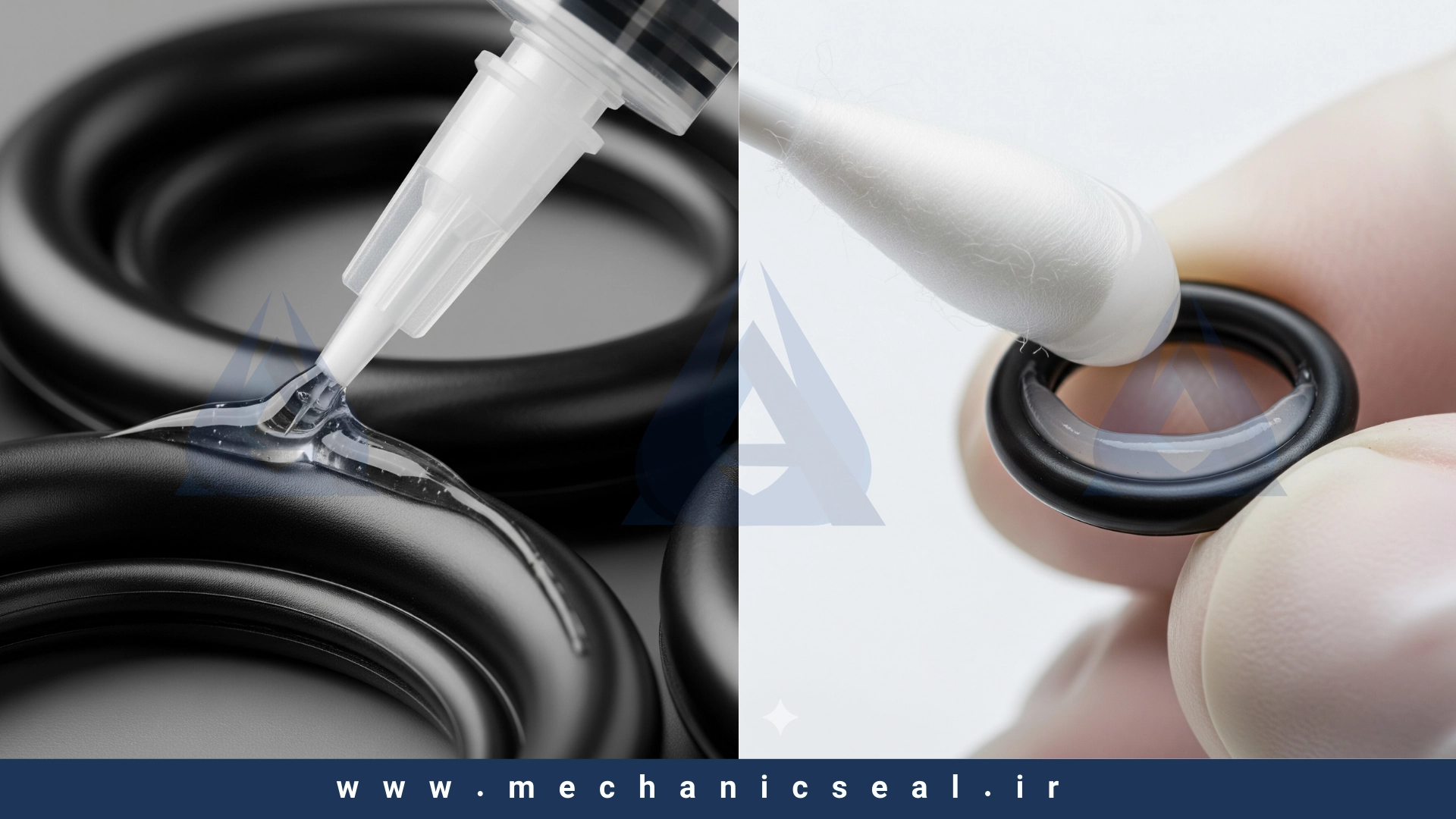

روانکاری صحیح قطعات (بسیار مهم)
- برای نشاندن سِیت‌ها معمولاً آب مقطر/گلیسیرین توصیه می‌شود.
- روی اورینگ‌ها فقط لایه خیلی نازک گریس سیلیکونی سازگار (در صورت مجازبودن).
- روانکار نامناسب باعث تورم الاستومر یا لغزش می‌شود.
مرحله ۴: بستن پمپ و راه‌اندازی آزمایشی
مونتاژ مجدد قطعات پمپ
- محفظه سیل و کاورها را به‌ترتیب معکوس مونتاژ کنید.
- پیچ‌ها را مرحله‌ای و ضربدری تا گشتاور مشخص ببندید.
- کوپلینگ را نصب و Alignment را کنترل کنید.
بررسی نهایی و تست نشتی
- پمپ را پرایم کنید؛ هرگز خشک راه‌اندازی نکنید
- ولوها را آرام باز کنید، هواگیری انجام دهید، سپس روشن کنید.
- ۳۰–۶۰ دقیقه نخست نشتی، لرزش و دما را پایش کنید.
- شرایط فرایندی را با طراحی تطبیق دهید و ثبت کنید.
اشتباهات رایج در نصب مکانیکال سیل
- سطوح کثیف: ذرات ریز میان رینگ‌ها نشتی ایجاد می‌کنند.
- فاصله تنظیمی نامناسب: فشردگی/شل بودن غیر استاندارد.
- روانکار نامناسب: تورم الاستومر یا لغزش.
- ضربه به قطعات: ترک‌های میکروسکوپی خطرناک.
- عدم هم‌محوری: لرزش و سایش سریع.
- راه‌اندازی خشک: بزرگ‌ترین خطا.
پرسش‌های متداول
از چه روانکاری برای نصب استفاده کنم؟
برای سِیت‌ها آب مقطر/گلیسیرین و برای اورینگ‌ها در صورت مجازبودن گریس سیلیکونی بسیار کم.
اگر بعد از نصب نشتی داشت چه کنم؟
- هم‌محوری و لرزش را بررسی کنید.
- فاصله تنظیمی و گشتاور پیچ‌ها را چک کنید.
- شرایط فرایندی را تطبیق دهید؛ در صورت تداوم، سیل را بازبینی کنید.
عمر مفید سیل چقدر است؟
بسته به شرایط کاری و کیفیت نصب از چند ماه تا چند سال.
سازگاری سیل با پمپ را چطور مطمئن شوم؟
قطر شفت، نوع محفظه، متریال سطوح و الاستومرها را با دیتاشیت تطبیق دهید.
امکان تعویض بدون بازکردن کامل پمپ؟
در کیت‌های Split Seal بله؛ برای یک‌تکه استاندارد معمولاً نیاز به جداسازی است.
نتیجه‌گیری و دعوت به اقدام
با رعایت تمیزی سطوح، فاصله تنظیمی و هم‌محوری، نصب مکانیکال سیل پایدار و بی‌نشتی خواهید داشت و هزینه‌های توقفات ناخواسته به‌طور محسوسی کاهش می‌یابد.
برای انتخاب یا نصب سیل مناسب، با تیم فنی ما تماس بگیرید. اگر سیل نو برای پمپتان لازم دارید، مدل‌های مختلف مکانیکال سیل را بر اساس برند و نوع پمپ ببینید.
