مقایسه سیل M7N با MG1
مقایسه سیل M7N با MG1؛ کدام آببند برای پمپ شما مناسب است؟
در دنیای مکانیکال سیلها، دو نام همواره بر سر زبانهاست: MG1 و M7N. هر دو از محصولات استراتژیک و استاندارد کمپانی بورگمن (Burgmann) محسوب میشوند، اما شباهت ظاهری آنها نباید شما را به اشتباه بیندازد. انتخاب اشتباه بین این دو مدل میتواند منجر به نشتی زودهنگام، آسیب به شفت و توقف خط تولید شود.
در این مقاله تخصصی از مکانیکال سیل آبگون، به مقایسه همهجانبه این دو مدل میپردازیم تا یکبار برای همیشه متوجه شوید کدامیک قهرمان پمپ شماست.

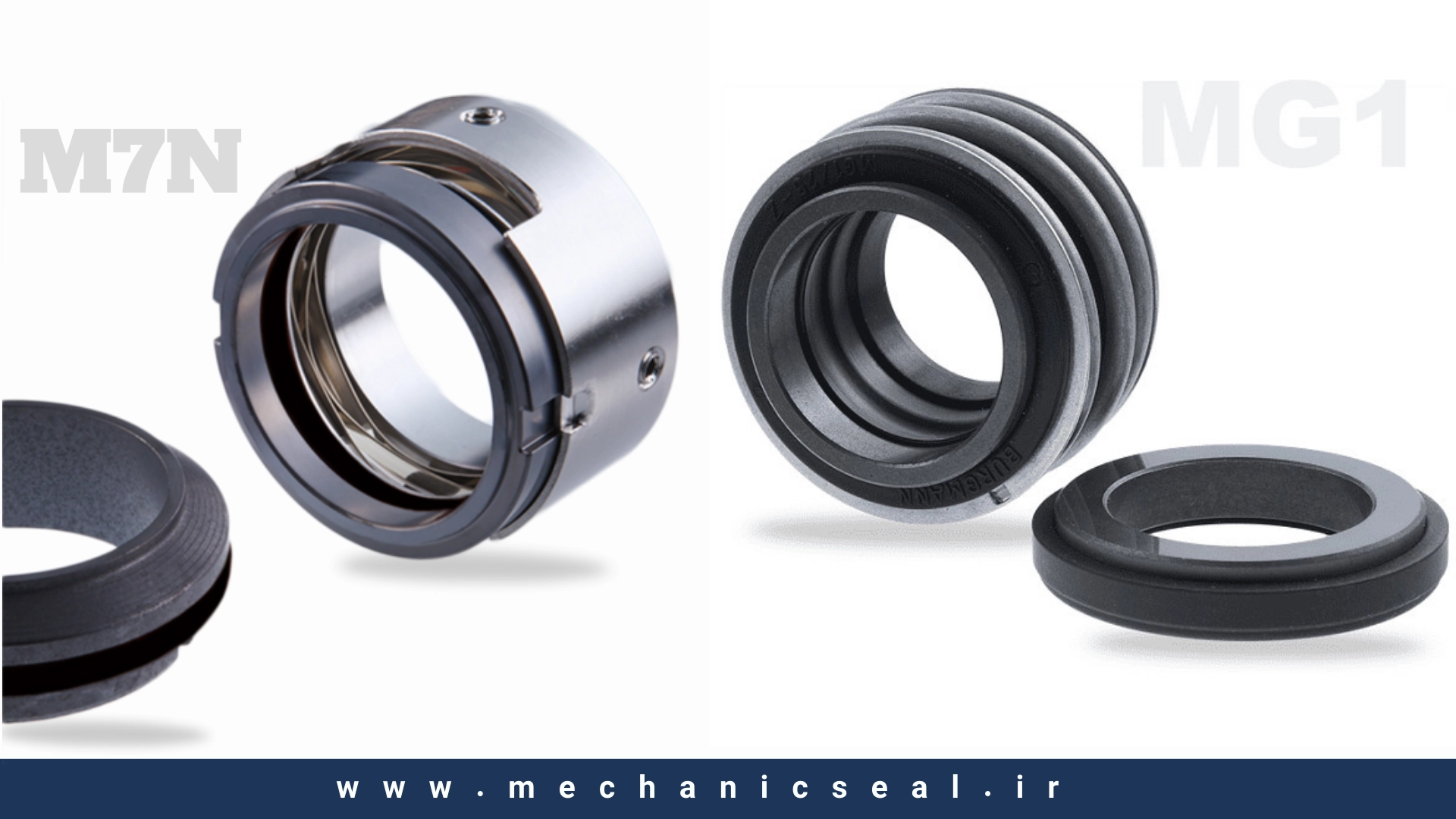

۱. معرفی کوتاه؛ دو دنیای متفاوت
قبل از هر چیز، باید بدانیم با چه ساختارهایی روبرو هستیم:
- سیل MG1: یک سیل “لاستیکی آکاردئونی” (Rubber Bellows) است. این سیل به دلیل نداشتن جهت چرخش (Non-Directional) و انعطافپذیری بالا، بسیار محبوب است. اگر به دنبال این محصول هستید، میتوانید مشخصات کامل را در صفحه سیل مکانیکی MG1 بورگمن مشاهده کنید.
- سیل M7N: یک سیل “فنری” (معمولاً تک فنر موجی یا چند فنر) با ساختاری مستحکمتر است. این سیل برای کاربردهای سنگینتر و فشارهای بالاتر طراحی شده است. جزئیات دقیق این مدل را در صفحه مکانیکال سیل M7N دنبال کنید.
۲. تفاوت در ساختار و مکانیزم آببندی
سیل MG1؛ منعطف و بخشنده
در مدل MG1، انتقال گشتاور از طریق “بیلوز لاستیکی” انجام میشود. این یعنی هیچ پیچی برای بستن به شفت وجود ندارد و سیل به راحتی روی شفت مینشیند. این ویژگی باعث میشود که MG1 در برابر ناهراستاییهای (Misalignment) جزئی شفت بسیار مقاوم باشد و از آسیب به سطوح حساس جلوگیری کند.
سیل M7N؛ سختکوش و دقیق
در مقابل، M7N برای پمپهایی که با سیالات ویسکوز (غلظت بالا) یا فشارهای سنگین کار میکنند، طراحی شده است. برخلاف MG1 که با لاستیک درگیر میشود، در M7N فنرها نقش کلیدی در حفظ فشار سطوح آببندی ایفا میکنند. این ساختار اجازه میدهد تا سیل در دماها و فشارهایی کار کند که مدل MG1 در آن ناتوان است.
۳. جدول مقایسه مشخصات فنی
| ویژگی | مدل MG1 | مدل M7N |
|---|---|---|
| نوع طراحی | لاستیکی آکاردئونی (Rubber Bellows) | فنری (Wave/Multiple Spring) |
| جهت چرخش | مستقل از جهت چرخش | مستقل از جهت چرخش |
| تحمل فشار | تا ۱۲ بار (متوسط) | تا ۲۵ بار (بالا) |
| تحمل دما | ۲۰- تا ۱۲۰ درجه سانتیگراد | ۵۰- تا ۲۲۰ درجه سانتیگراد |
| کاربرد اصلی | آب، فاضلاب، پمپهای خانگی | نفت، شیمیایی، پمپهای فرآیندی |
۵. مثالهای استفاده از سیل MG1
سیل MG1 به دلیل طراحی “بخشنده” خود، در تجهیزاتی که لرزش یا ناهراستایی شفت در آنها رایج است، میدرخشد. از جمله کاربردهای واقعی این سیل میتوان به موارد زیر اشاره کرد:
- پمپهای خانگی و ساختمانی: در اکثر پمپهای بشقابی و جتی برندهایی مثل پنتاکس (سری PM و CAM) یا لوارا، MG1 انتخاب اول است.
- صنایع استخری و جکوزی: به دلیل مقاومت خوب لاستیک NBR در برابر آب کلردار، این سیل در پمپهای تصفیه استخر به وفور استفاده میشود.
- تصفیهخانههای فاضلاب: در پمپهای انتقال لجن (Sludge Pumps) که سیال حاوی ذرات جامد است، بیلوز لاستیکی MG1 مانع از مسدود شدن فنر میشود.
۶. مثالهای کاربرد و استفاده از سیل M7N
مدل M7N یک آببند “سختکوش” است و در جایی که فشار و حرارت از توان سیلهای معمولی خارج باشد، وارد میدان میشود:
- صنایع شیمیایی و اسیدی: در پمپهای انتقال اسید و باز که نیاز به متریالهای خاص مثل وایتون (Viton) و فیسهای تنگستن دارند، M7N به دلیل بدنه مستحکم فولادی انتخاب میشود.
- دیگهای بخار و آب داغ: در سیستمهای تغذیه بویلر که دمای سیال ممکن است از ۱۲۰ درجه فراتر رود، مدل M7N با فنرهای موجی خود پایداری بینظیری دارد.
- صنایع نفت و گاز (بخشهای غیر حساس): در پمپهای انتقال فرآوردههای نفتی سبک که ویسکوزیته کمی دارند، این سیل عملکردی مطمئن و طولانیمدت ارائه میدهد.
۷. مزایا و معایب در یک نگاه
| مدل سیل | مزایا | معایب |
|---|---|---|
| Burgmann MG1 | نصب بسیار آسان، محافظت از شفت (به دلیل بیلوز)، قیمت ارزان، مقاومت در برابر لرزش. | محدودیت در فشار بالا، آسیبپذیری لاستیک در برابر سیالات بسیار خورنده. |
| Burgmann M7N | تحمل فشار و دمای بسیار بالا، طول عمر زیاد در شرایط سخت، تنوع بالا در متریال فیس. | قیمت بالاتر، نیاز به دقت بسیار زیاد در نصب، فضای اشغال شده بیشتر روی شفت. |
۸. مقایسه قیمت؛ صرفه اقتصادی یا سرمایهگذاری؟
از نظر قیمتی، سیل MG1 در دسته سیلهای “اقتصادی و پرمصرف” قرار میگیرد. به دلیل تولید انبوه و ساختار سادهتر، هزینه خرید آن برای مصرفکننده نهایی بسیار پایین است. در مقابل، سیل M7N یک “سرمایهگذاری فنی” محسوب میشود. قیمت آن بسته به نوع فنر و متریال فیس، میتواند ۲ تا ۴ برابر گرانتر از MG1 باشد؛ اما در کاربردهای صنعتی، این اختلاف قیمت با افزایش زمان کارکرد (Run-time) پمپ و کاهش هزینههای تعمیرات به خوبی جبران میشود.
۹. چرا این دو مدل تا این حد محبوب هستند؟
محبوبیت جهانی MG1 و M7N اتفاقی نیست. سه دلیل اصلی برای این موضوع وجود دارد:
- استاندارد بودن ابعاد: هر دو مدل طبق استاندارد EN 12756 طراحی شدهاند، به این معنی که در اکثر پمپهای استاندارد دنیا بدون نیاز به ماشینکاری شفت، به راحتی جایگزین میشوند.
- در دسترس بودن قطعات: به دلیل مصرف بالا، قطعات یدکی آنها (مثل اورینگ یا فنر) در هر بازاری به راحتی یافت میشود.
- قابلیت اطمینان (Reliability): میراث مهندسی بورگمن آلمان در هر دو مدل دیده میشود؛ حتی نمونههای طرح این سیلها نیز اگر با متریال باکیفیت ساخته شوند، عملکردی بسیار فراتر از سیلهای متفرقه دارند.
۴. کدام را انتخاب کنیم؟ (راهنمای خرید)
اگر پمپ شما یک پمپ آب معمولی، پمپ سانتریفیوژ استاندارد یا پمپ فاضلاب است، سیل MG1 به دلیل قیمت اقتصادی و نصب آسان، بهترین گزینه است. این سیل از شفت شما محافظت میکند و نیاز به تخصص پیچیدهای برای نصب ندارد.
اما اگر پمپ شما در شرایط سخت (High Pressure) کار میکند، سیال شما مواد شیمیایی خورنده است یا دمای محیط بسیار بالاست، بدون شک باید به سراغ سیل M7N بروید. ساختار این سیل دوام بسیار بالاتری در شرایط بحرانی دارد.
