مکانیکال سیل دوبل | سیل دبل
مکانیکال سیل دوبل، همانطور که از نامش پیداست، سیستمی است که در آن دو سیل مکانیکی به صورت یکپارچه و در یک محفظه آببندی و به صورت سری در کنار هم قرار میگیرند. فضای بین این دو سیل با یک مایع سازگار و تمیز به نام سیال حائل (Barrier/Buffer Fluid) پر میشود. این سیال حائل نقش خنککننده، روانکار و مهمتر از همه، نقش یک سد ایمنی را ایفا میکند. عملکرد و نوع سیل مکانیکی دوبل، تماماً به فشار این سیال حائل بستگی دارد.
انواع مکانیکال سیل دوبل

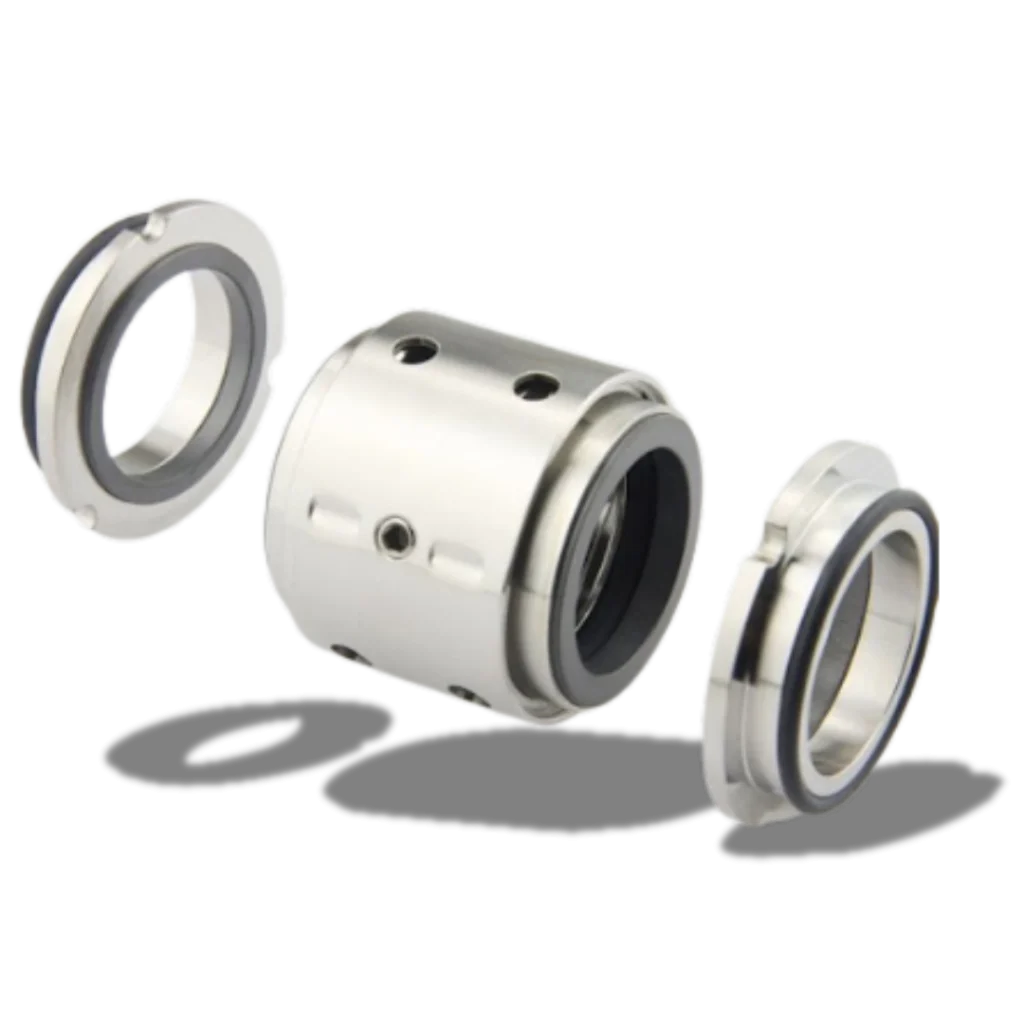

آرایش پشت به پشت (Back-to-Back) – سیستم تحت فشار
در این نوع مکانیکال سیل دوبل ، فشار سیال حائل بالاتر از فشار سیال فرآیند است. این سیستم که تحت استانداردهای API Plan 53 یا API Plan 54 کار میکند، یک سد ایمنی کامل ایجاد میکند. اگر سیل داخلی (سمت فرآیند) دچار نشتی شود، سیال حائل تمیز با فشار بالاتر به داخل فرآیند نشت میکند و هرگز اجازه خروج سیال خطرناک فرآیند به بیرون را نمیدهد.
هدف اصلی: هدف اصلی در مکانیکال سیل دوبل پشت به پشت آببندی مطلق و جلوگیری از هرگونه نشت سیال فرآیند به اتمسفر (Zero Emission).

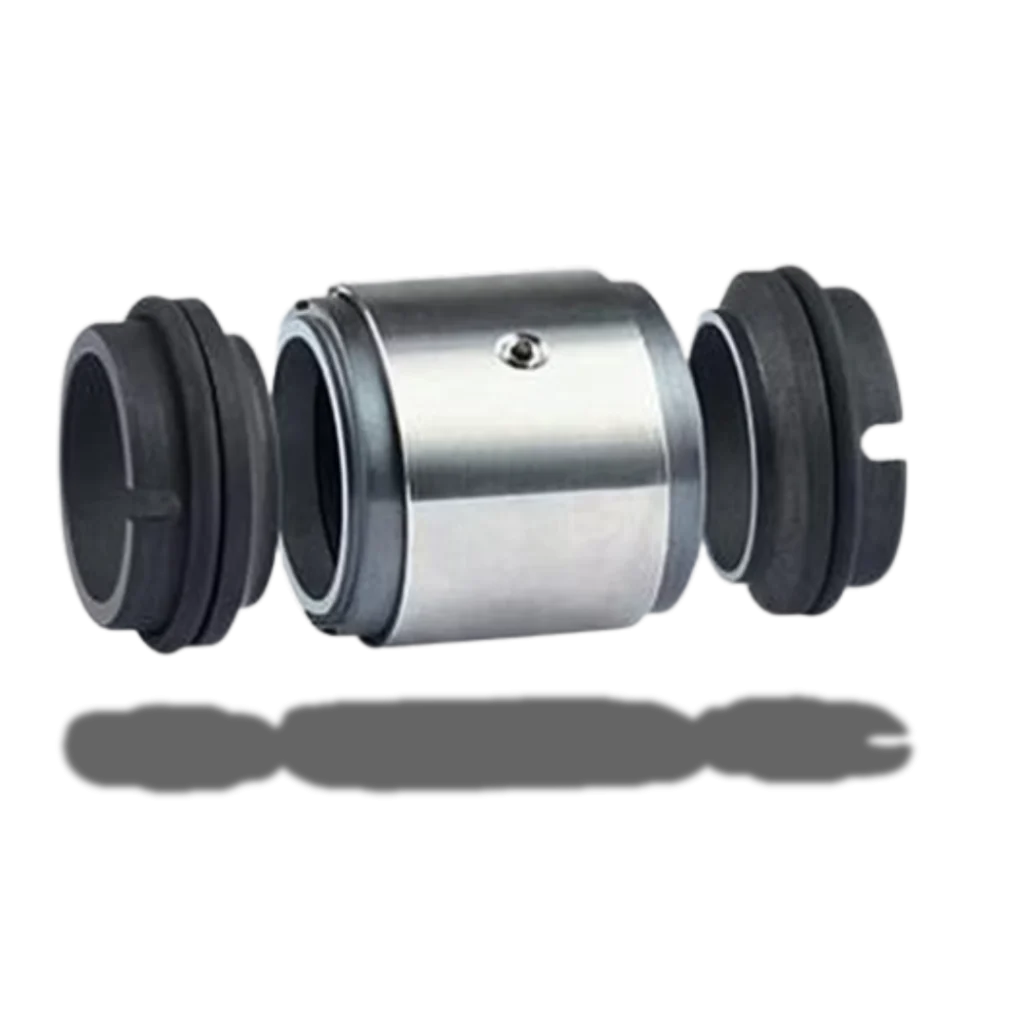

آرایش پشت سر هم (Tandem) – سیستم بدون فشار
در این آرایش، فشار سیال حائل (که اینجا “بافر” نامیده میشود) پایینتر از فشار سیال فرآیند است. در شرایط عادی، سیل داخلی تمام فشار فرآیند را تحمل میکند و سیل خارجی فقط فشار پایین سیال بافر را آببندی میکند. اگر سیل داخلی خراب شود، سیال فرآیند با فشار بالا وارد مدار سیال بافر شده و باعث افزایش فشار و به صدا درآمدن آلارم میشود، در حالی که سیل خارجی به عنوان پشتیبان وارد عمل شده و از نشتی به محیط جلوگیری میکند. این سیستم معمولاً با API Plan 52 کار میکند.
هدف اصلی: در مکانیکال سیل دوبل پشت سر هم ایجاد یک سیستم پشتیبان (Backup) و افزایش قابلیت اطمینان در کاربردهایی که توقف ناگهانی بسیار پرهزینه است.
نکات مهمی که درباره مکانیکال سیل دبل باید بدانید
- سیل دوبل بدون سیستم پشتیبان بیمعناست: یک سیل مکانیکی دوبل به تنهایی کار نمیکند و موفقیت آن در گرو عملکرد صحیح سیستم پشتیبان (Seal Support System) است که شامل مخزن سیال حائل (Seal Pot)، لولهکشی و ابزار دقیق (فشارسنج، سطحسنج و…) میباشد.
- انتخاب سیال حائل بسیار مهم است: این سیال باید با سیال فرآیند و تمام اجزای سیل سازگار باشد و در شرایط دمایی و فشاری فرآیند، پایدار بماند.
- انتخاب بین آرایشها یک تصمیم مهندسی است: اگر هدف، ایمنی و جلوگیری از نشت ماده خطرناک است، سیستم تحت فشار انتخاب شماست. اگر هدف، قابلیت اطمینان و داشتن یک زاپاس برای جلوگیری از توقف ناگهانی است، سیستم بدون فشار گزینه بهتری است.
| ویژگی | سیل تکی (Single Seal) | سیل دوبل (Double Seal) |
|---|---|---|
| سطح ایمنی و مهار نشتی | پایه | بسیار بالا / مطلق |
| قابلیت اطمینان | خوب | عالی / دارای پشتیبان |
| پیچیدگی سیستم | بسیار پایین | بسیار بالا |
| هزینه اولیه | پایین | بسیار بالا |
| نیاز به سیستم پشتیبان | ندارد (مگر برای خنککاری) | حیاتی و ضروری است (Seal Pot, API Plan) |
| مناسب برای سیالات خطرناک | خیر | بله، بهترین گزینه است |
| مناسب برای سیالات ساینده | ضعیف (عمر کوتاه) | عالی (با ایزوله کردن سیل) |
کاربرد های مکانیکال سیل دوبل | سیل دبل
استفاده از سیل دبل در صنایع بسیار زیادی رایج است هرکجا که نیاز به ایجاد اطمینان بیشتر از معمول باشد و یا رد پایی از مواد خورنده ای مانند سیالات بسیار ساینده (دوغاب)، گرانقیمت، چسبناک یا موادی که به راحتی تبخیر میشوند (فشار بخار بالا) وجود داشته باشد از مکانیکال سیل دوبل استفاده میشوند؛ برخی از این صنایع و مثال های واقعی عبارتند از:
- صنایع شیمیایی و پتروشیمی:
- پمپاژ بنزن، وینیل کلراید یا هر ماده سمی و سرطانزای دیگر. در اینجا از یک سیستم تحت فشار (Back-to-Back) استفاده میشود تا از نشت این مواد کشنده به محیط کار جلوگیری شود.
- صنایع نفت و گاز:
- پمپاژ گاز مایع (LPG) یا هیدروکربنهای سبک که به شدت فرّار هستند. با استفاده از مکانیکال سیل دوبل فشار بالای سیال حائل از تبخیر شدن (Flashing) این مواد در بین سطوح سیل جلوگیری میکند.
- صنایع معدنی:
- برای پمپاژ دوغابهای بسیار ساینده نیز از مکانیکال سیل دوبل استفاده میشود چرا که سیال حائل تمیز، سطوح سیل را از تماس با ذرات ویرانگر سیلیس و مواد معدنی محافظت کرده و عمر سیل را هزاران ساعت افزایش میدهد.
- نیروگاهها و صنایع حساس:
- پمپهای تغذیه بویلر یا پمپهای حیاتی در یک فرآیند که توقف آنها فاجعهبار است. در اینجا هم از مکانیکال سیل دبل استفاده میشود تا در صورت خرابی سیل اول، سیل دوم فرصت کافی برای یک خاموشی برنامهریزی شده را فراهم کند.
آیا به دنبال خرید مکانیکال سیل دوبل هستید؟
انتخاب و تامین یک سیستم آببندی پیشرفته مانند مکانیکال سیل دوبل، نیازمند دسترسی به دانش فنی و محصولات باکیفیت از برندهای معتبر جهانی است. وبسایت و فروشگاه تخصصی mechanicseal.ir، به عنوان بزرگترین مرجع فروش و مشاوره مکانیکال سیل در ایران، مفتخر است تا طیف کاملی از انواع سیل دبل را برای حساسترین کاربردهای صنعتی شما فراهم آورد. ما مجموعهای از بهترین برندها نظیر EagleBurgmann، John Crane و Flowserve ، مگاسیل ، ابارا و تریسان را با سریهای محبوب و کارآمدی همچون Burgmann Cartex-DN، John Crane Type 48 و AESSEAL CDSA، با ضمانت کامل اصالت و کیفیت و همچنین بهترین قیمتهای بازار موجود داریم.
انتخاب و پیادهسازی یک سیستم سیل دوبل، یک تصمیم مهندسی دقیق است که میتواند تاثیر مستقیمی بر ایمنی، هزینهها و راندمان خط تولید شما داشته باشد. تیم کارشناسان فنی ما در mechanicseal.ir آماده است تا با بررسی دقیق شرایط فرآیند شما، به شما مشاوره فنی رایگان ارائه داده و به شما در انتخاب بهترین و اقتصادیترین راهکار برای نیازتان کمک کند. برای دریافت اطلاعات بیشتر، استعلام قیمت و یا صحبت با متخصصان ما، همین امروز با ما تماس بگیرید و از تخصص ما بهرهمند شوید.
