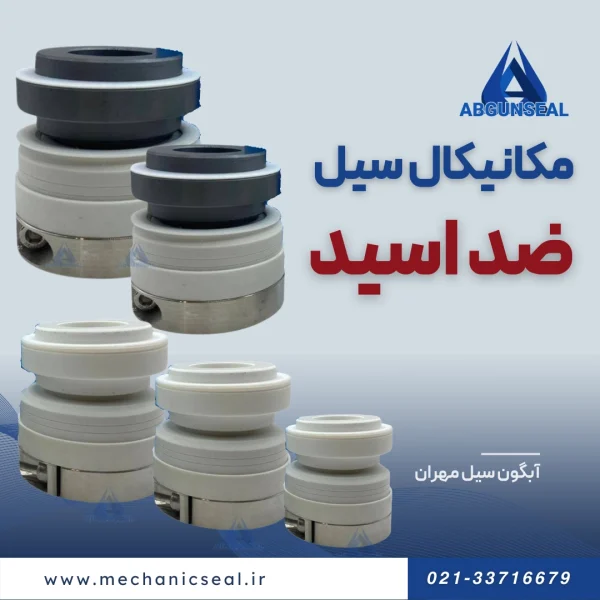

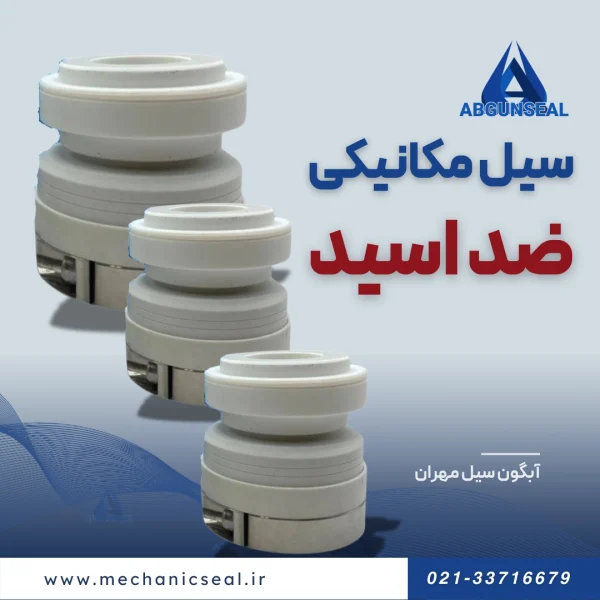

سیل مکانیکی ضد اسید

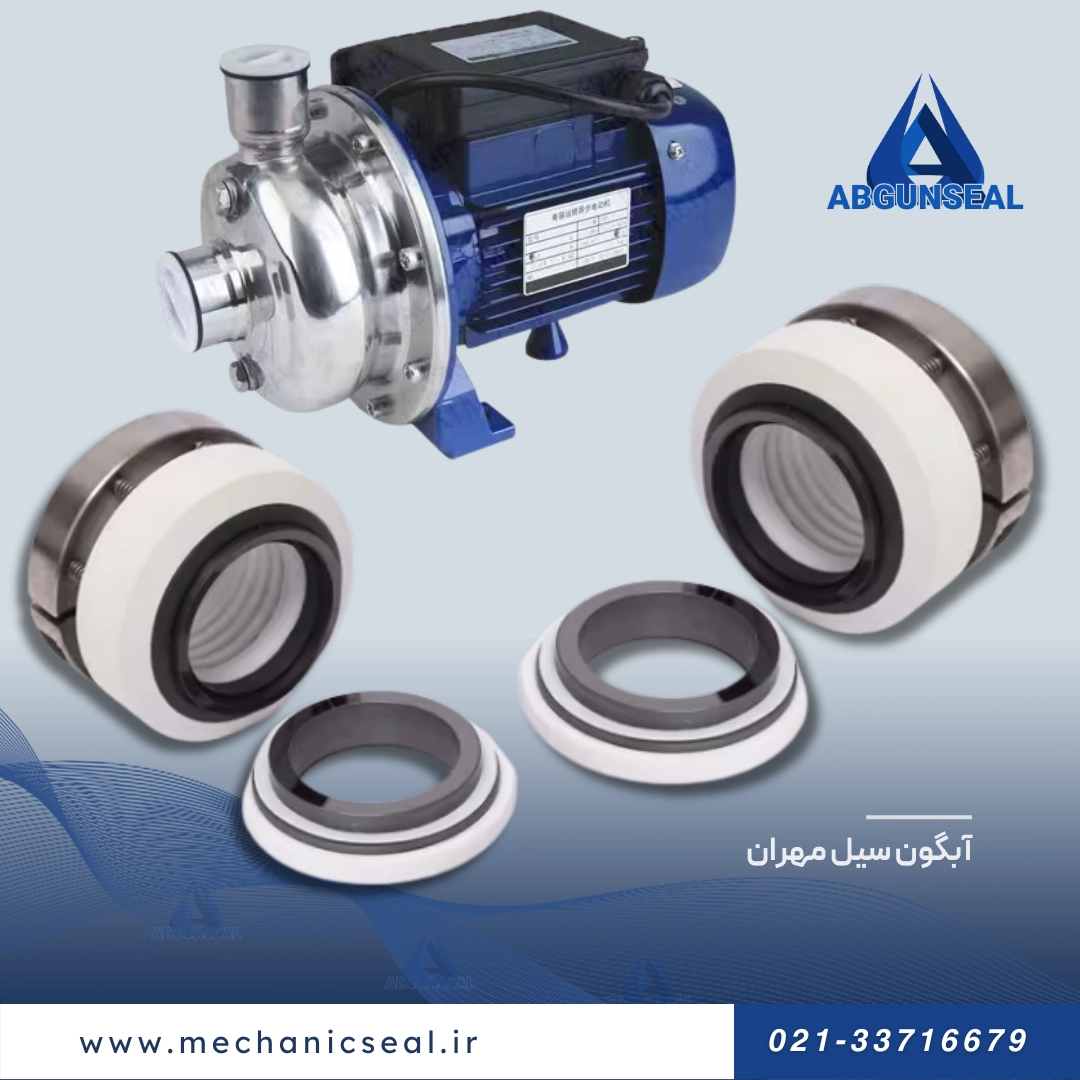

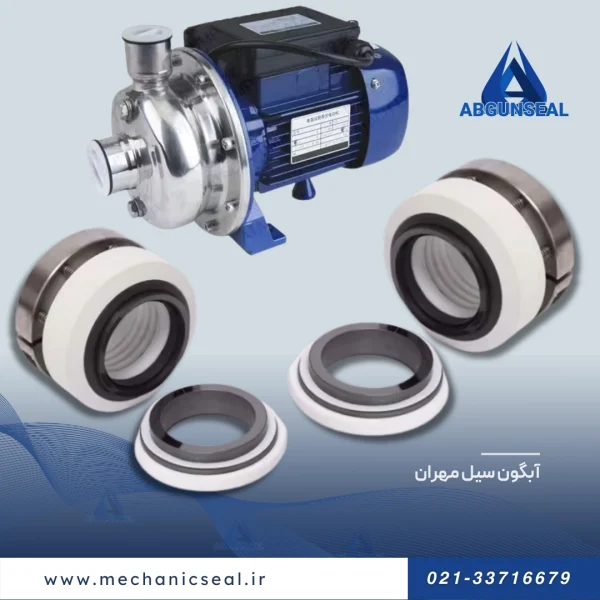

معرفی سیل WB2: استاندارد طلایی پمپ‌های اسید

اگر کاتالوگ پمپ‌های پلیمری و ضد اسید معروف دنیا را ورق بزنید، تقریباً در تمام آن‌ها با یک نام آشنا روبرو می‌شوید: سیل WB2 ضد اسید. این مدل خاص، به گونه‌ای مهندسی شده که حتی در بدترین شرایط شیمیایی نیز دوام می‌آورد.

طراحی اکسترنال (External): محافظت از فنرها

شاهکار طراحی سیل WB2 در “بیرونی” بودن آن است. در سیل‌های معمولی (Internal)، فنر فلزی داخل مایع غوطه‌ور است. اما در طراحی اکسترنال، تمام قطعات فلزی و فنرها در بیرون از محفظه پمپ و دور از تماس با اسید قرار می‌گیرند. تنها بخشی که با اسید در تماس است، سطوح صیقلی و آکاردئون غیرفلزی است. این یعنی دیگر نگران خورده شدن فنرها نخواهید بود.

آکاردئون تفلونی (PTFE Bellows): انعطاف بدون خوردگی

قلب تپنده مکانیکال سیل ضد اسید مدل WB2، یک آکاردئون سفید رنگ از جنس تفلون خالص (PTFE) است. تفلون یکی از خنثی‌ترین مواد موجود در جهان است که تقریباً هیچ اسید یا حلالی (به جز چند مورد نادر) روی آن اثر نمی‌گذارد. این آکاردئون جایگزین اورینگ‌های لاستیکی و فنر شده و فشار لازم برای آب‌بندی را تامین می‌کند.

راهنمای انتخاب متریال برای اسیدهای رایج

هنگام خرید سیل پمپ اسید، باید دقیقاً بدانید با چه ماده‌ای طرف هستید. جدول زیر راهنمای سریعی برای انتخاب متریال است:

اسید سولفوریک، کلریدریک و نیتریک

• اسید کلریدریک (HCl): تمام فلزات معمولی (حتی استیل 316) را نابود می‌کند. حتماً از سیل WB2 (تفلونی) با سطوح سیلیکون کارباید یا سرامیک استفاده کنید.
• اسید سولفوریک (H2SO4): بسته به غلظت و دما رفتار متفاوتی دارد. برای غلظت‌های بالا، سطوح سیلیکون کارباید (SiC) بهترین گزینه است.
• اسید نیتریک (HNO3): یک اکسیدکننده قوی است. کربن معمولی در برابر آن ضعیف است. از سطوح “سخت در برابر سخت” (SiC/SiC) یا سرامیک خالص استفاده کنید.

تفاوت سیل وایتون (Viton) و تفلون (PTFE)

گاهی اوقات برای کاهش هزینه در اسیدهای ضعیف‌تر، به جای سیل تمام تفلونی WB2، از سیل‌های معمولی با اورینگ **وایتون (Viton)** استفاده می‌شود. وایتون مقاومت شیمیایی خوبی دارد اما در برابر برخی حلال‌ها (مثل استون) و اسیدهای بسیار قوی ضعیف عمل می‌کند. تفلون (PTFE) مقاومت شیمیایی کامل‌تری دارد اما انعطاف‌پذیری آن کمتر است. انتخاب بین این دو به “دما” و “نوع اسید” بستگی دارد.

معرفی سیل WB2: استاندارد طلایی پمپ‌های اسید

اگر کاتالوگ پمپ‌های پلیمری و ضد اسید معروف دنیا را ورق بزنید، تقریباً در تمام آن‌ها با یک نام آشنا روبرو می‌شوید: سیل WB2 ضد اسید. این مدل خاص، به گونه‌ای مهندسی شده که حتی در بدترین شرایط شیمیایی نیز دوام می‌آورد.

طراحی اکسترنال سیل ضد اسید: محافظت از فنرها

شاهکار طراحی سیل WB2 در “بیرونی” بودن آن است. در سیل‌های معمولی (Internal)، فنر فلزی داخل مایع غوطه‌ور است. اما در طراحی اکسترنال، تمام قطعات فلزی و فنرها در بیرون از محفظه پمپ و دور از تماس با اسید قرار می‌گیرند. تنها بخشی که با اسید در تماس است، سطوح صیقلی و آکاردئون غیرفلزی است. این یعنی دیگر نگران خورده شدن فنرها نخواهید بود.

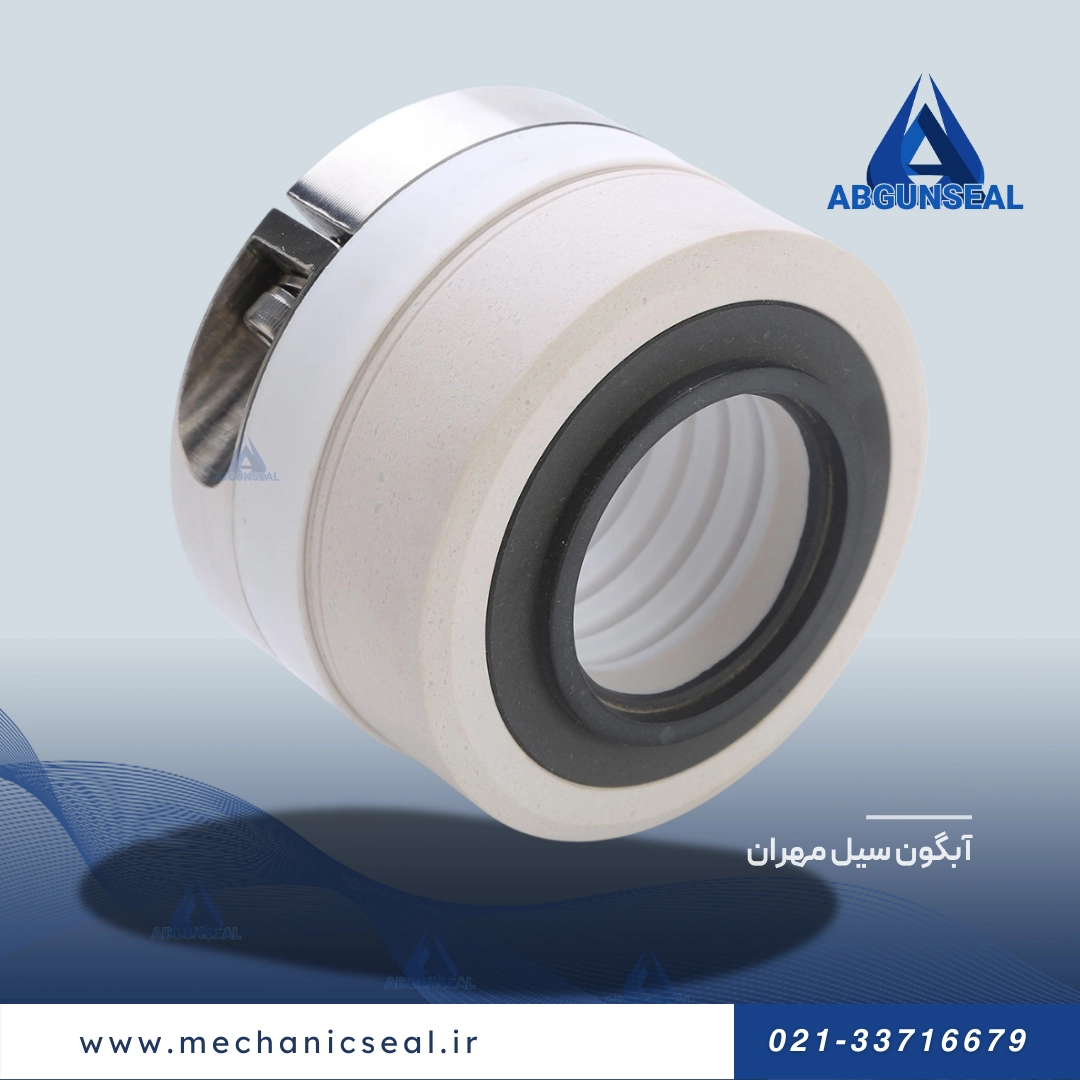

آکاردئون تفلونی سیل مکانیکی ضد اسید: انعطاف بدون خوردگی

قلب تپنده مکانیکال سیل ضد اسید مدل WB2، یک آکاردئون سفید رنگ از جنس تفلون خالص (PTFE) است. تفلون یکی از خنثی‌ترین مواد موجود در جهان است که تقریباً هیچ اسید یا حلالی (به جز چند مورد نادر) روی آن اثر نمی‌گذارد. این آکاردئون جایگزین اورینگ‌های لاستیکی و فنر شده و فشار لازم برای آب‌بندی را تامین می‌کند.

راهنمای انتخاب متریال برای اسیدهای رایج

هنگام خرید سیل پمپ اسید، باید دقیقاً بدانید با چه ماده‌ای طرف هستید. جدول زیر راهنمای سریعی برای انتخاب متریال است:

اسید سولفوریک، کلریدریک و نیتریک

• اسید کلریدریک (HCl): تمام فلزات معمولی (حتی استیل 316) را نابود می‌کند. حتماً از سیل WB2 (تفلونی) با سطوح سیلیکون کارباید یا سرامیک استفاده کنید.
• اسید سولفوریک (H2SO4): بسته به غلظت و دما رفتار متفاوتی دارد. برای غلظت‌های بالا، سطوح سیلیکون کارباید (SiC) بهترین گزینه است.
• اسید نیتریک (HNO3): یک اکسیدکننده قوی است. کربن معمولی در برابر آن ضعیف است. از سطوح “سخت در برابر سخت” (SiC/SiC) یا سرامیک خالص استفاده کنید.

تفاوت سیل وایتون (Viton) و تفلون (PTFE)

گاهی اوقات برای کاهش هزینه در اسیدهای ضعیف‌تر، به جای سیل تمام تفلونی WB2، از سیل‌های معمولی با اورینگ **وایتون (Viton)** استفاده می‌شود. وایتون مقاومت شیمیایی خوبی دارد اما در برابر برخی حلال‌ها (مثل استون) و اسیدهای بسیار قوی ضعیف عمل می‌کند. تفلون (PTFE) مقاومت شیمیایی کامل‌تری دارد اما انعطاف‌پذیری آن کمتر است. انتخاب بین این دو به “دما” و “نوع اسید” بستگی دارد.

راهنمای خرید و قیمت سیل پمپ ضد اسید

قیمت سیل مکانیکی ضد اسید به دلیل استفاده از متریال‌های خاص (مانند تفلون خالص، سیلیکون کارباید درجه یک و فنرهای هستلوی) معمولاً بالاتر از سیل‌های معمولی است. اما این هزینه در برابر ایمنی خط تولید ناچیز است.

هنگام خرید به این نکات توجه کنید:

• مدل پمپ: بسیاری از پمپ‌های پلیمری معروف (مثل Argal, Munsch, Gemma) از استاندارد ابعادی خاصی برای سیل WB2 استفاده می‌کنند. دانستن مدل پمپ کار را بسیار راحت می‌کند.
• نوع سیال و دما: هرگز به گفتن کلمه “اسید” بسنده نکنید. نام دقیق اسید، غلظت (مثلاً ۳۰٪ یا ۹۸٪) و دمای کاری را به فروشنده بگویید.
• جنس فیس‌ها: برای اسیدهایی که ذرات کریستالی دارند، حتماً از سطوح سیلیکون کارباید (SiC) استفاده کنید تا دچار سایش نشوند.

پرسش و پاسخ‌های متداول (FAQ)

1. آیا سیل WB2 برای تمام اسیدها مناسب است؟

سیل WB2 به دلیل استفاده از تفلون، برای طیف بسیار وسیعی از اسیدها و بازها مناسب است. تنها محدودیت آن در فشارهای بسیار بالا (معمولاً بالای ۱۰ بار) و برخی سیالات ساینده خاص است.

2. آیا می‌توانم سیل استیل را با روکش تفلون استفاده کنم؟

این روش در گذشته مرسوم بود اما ریسک بالایی دارد. اگر روکش تفلون خراش بردارد، اسید به سرعت فلز زیرین را می‌خورد. استفاده از سیل‌های تمام پلیمری یا اکسترنال (مانند WB2) بسیار مطمئن‌تر است.

3. تفاوت سیل ضد اسید با سیل آب شور (دریایی) چیست؟

آب شور باعث خوردگی می‌شود، اما نه به شدت اسید. برای آب شور معمولاً از سیل‌های استیل با گرید بالا (مثل داپلکس) یا برنز استفاده می‌شود، اما برای اسید حتماً نیاز به پلیمرهایی مثل تفلون و سرامیک‌های پیشرفته است.

4. بهترین جنس فیس برای اسید هیدروفلوئوریک (HF) چیست؟

این اسید شیشه و سرامیک را می‌خورد! بنابراین هرگز نباید از فیس سرامیکی استفاده کنید. بهترین گزینه معمولاً سیلیکون کارباید (SiC) است که مقاومت خوبی در برابر HF دارد.

5. چرا قیمت سیل‌های کالرز (Kalrez) بسیار گران است؟

کالرز (FFKM) پیشرفته‌ترین نوع لاستیک در جهان است که مقاومتی در حد تفلون و انعطافی در حد لاستیک دارد. فرآیند تولید آن بسیار پیچیده است و برای حساس‌ترین کاربردها (دمای بالا + اسید قوی) استفاده می‌شود.
