سیل مکانیکی فشار قوی: غولهای صنعت آببندی در برابر فشارهای ویرانگر
در دنیای پمپاژ صنعتی، فشار فقط یک عدد نیست؛ نیرویی است که میتواند فولاد را برش دهد. وقتی با فشارهایی فراتر از ۲۵، ۴۰ یا حتی ۱۰۰ بار (Bar) در دیگهای بخار (Boiler Feed)، سیستمهای آبشیرینکن (RO) یا خطوط انتقال نفت سروکار دارید، سیلهای معمولی هیچ شانسی ندارند. در این شرایط، استفاده از یک سیل استاندارد مانند قرار دادن یک درب چوبی در برابر طوفان است؛ در کثری از ثانیه خرد میشود. شما به یک مهندسی برتر نیاز دارید: سیل مکانیکی فشار قوی.
اگر مسئولیت نگهداری پمپهای طبقاتی، پمپهای بویلر فید یا پمپهای تزریق نفت را بر عهده دارید و به دنبال خرید سیل فشار قوی مطمئن، استعلام قیمت مدلهای متعادل (Balanced) یا درک استانداردهای API 682 هستید، این مقاله تخصصی مرجع شماست. در اینجا، ما از تکنولوژی «بالانسینگ» شروع میکنیم و به بررسی دقیق پلانهای خنککاری و متریالهای خاص (مانند تنگستن کارباید) میپردازیم.
چرا فشار بالا سیلهای معمولی را نابود میکند؟
برای درک اهمیت سیل پمپ فشار بالا، باید بدانیم فشار سیال با یک سیل معمولی (نامتعادل) چه میکند. زمانی که فشار از حد مشخصی (معمولاً ۱۰ تا ۱۵ بار) فراتر میرود، نیروی هیدرولیکی پشت سطوح آببندی (فیسها) آنقدر زیاد میشود که فیلم سیال روانکار بین سطوح را کاملاً از بین میبرد (Squeezing out). نتیجه؟ سطوح به هم قفل میشوند و با اصطکاک خشک وحشتناکی میچرخند که باعث تولید حرارت شدید و خرد شدن فیسها میشود.
راز بقا: تکنولوژی “سیل متعادل” (Balanced Seal) چیست؟
راه حل مهندسی برای این مشکل، استفاده از مکانیکال سیل متعادل (Balanced) است. در این طراحی، با ایجاد یک “پله” روی شفت یا غلاف سیل، سطح مقطع هندسی سیل تغییر میکند. این تغییر باعث میشود که بخشی از نیروی فشار هیدرولیکی سیال خنثی شود. به زبان ساده، سیل متعادل فشار سیال را “دور میزند” تا نیروی کمتری به فیسها وارد شود. این تکنولوژی اجازه میدهد سیل حتی در فشارهای ۱۰۰ بار هم با لایه روانکار مناسب کار کند.

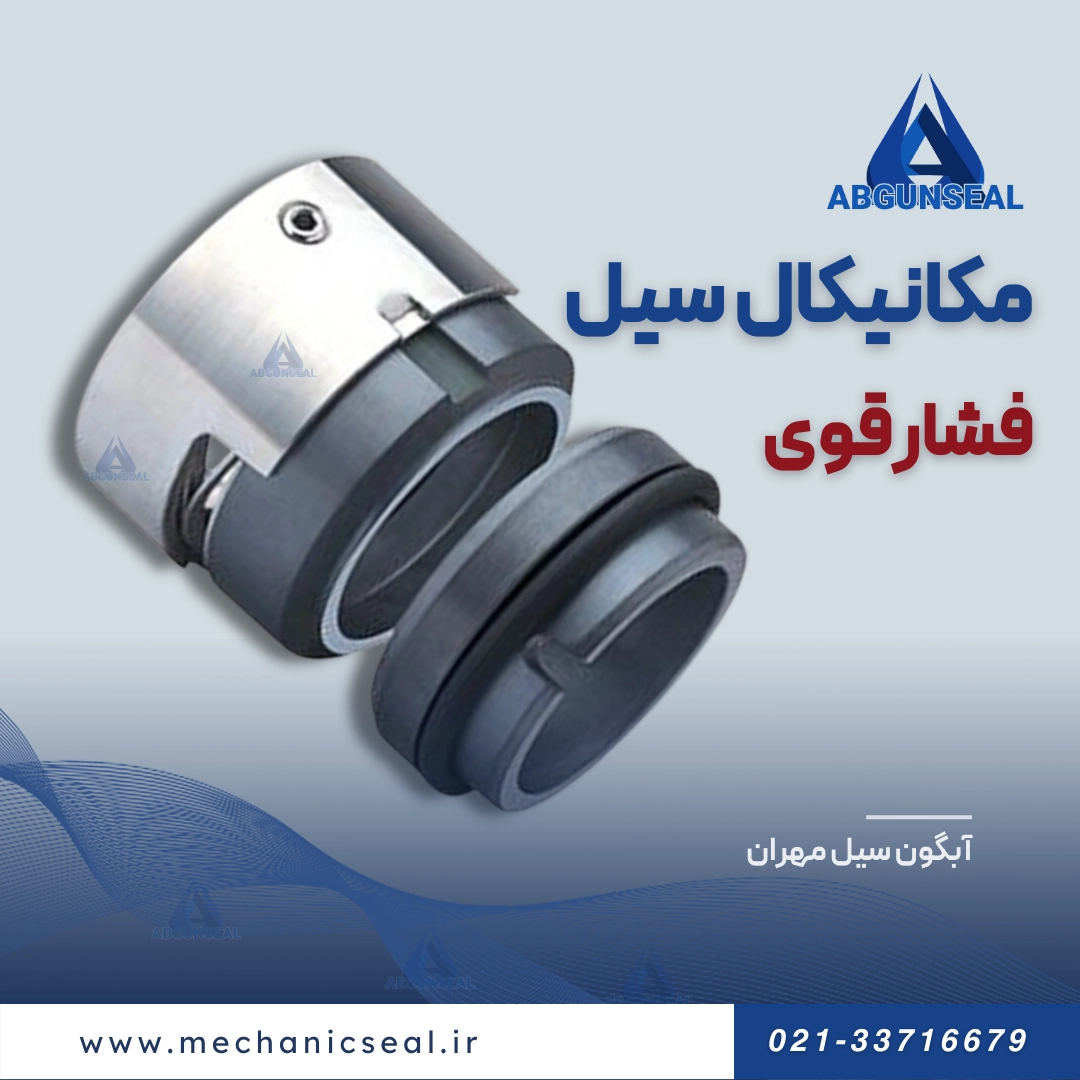

معرفی مدل پر قدرت H7N
در بازار صنعتی، مدل **Burgmann H7N** (و سری H12N) پادشاه سیلهای فشار قوی است. این سیل با طراحی متعادل، فنرهای سوپر سینوسی (Wave Spring) که فضای کمی میگیرند و انتقال گشتاور قدرتمند، استانداردی برای فشارهای تا ۸۰ بار محسوب میشود.
کاربرد سیل فشار قوی در کدام پمپها است؟ (لیست تخصصی)
هر پمپی که فشار خروجی آن از حد استاندارد (معمولاً ۱۲ تا ۱۶ بار) فراتر رود، نیازمند سیل مکانیکی فشار قوی است. انتخاب اشتباه در اینجا به معنی ترکیدن سیل است. در جدول زیر، پمپهای رایج و سیل پیشنهادی برای هر کدام را بررسی کردهایم:
| نوع پمپ | کاربرد اصلی | سیل پیشنهادی |
|---|---|---|

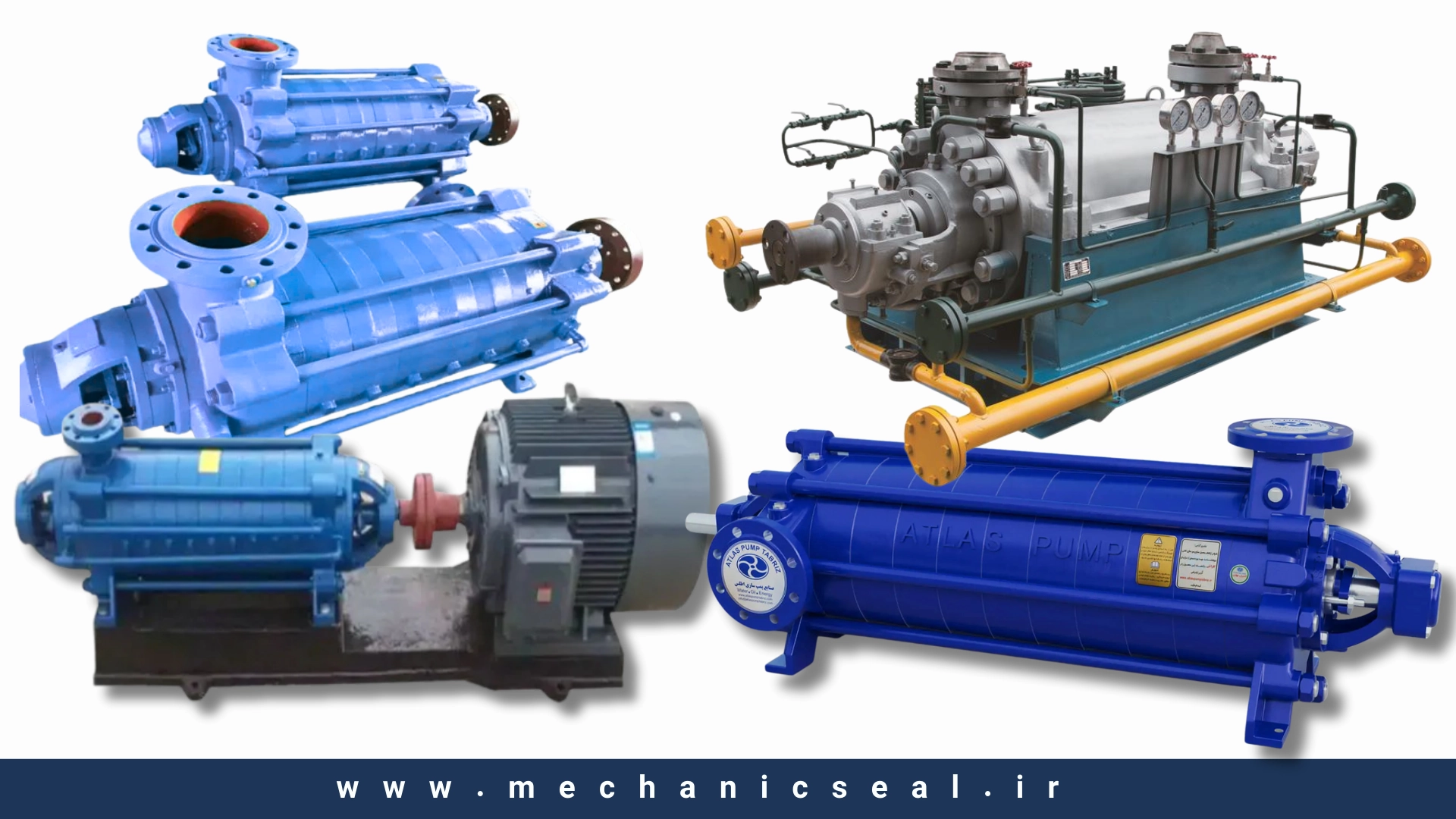

| پمپ تغذیه بویلر (Boiler Feed Pump) | تزریق آب داغ با فشار بالا به دیگ بخار | سیلهای سری H7N یا H12N (متریال تنگستن/تنگستن) |

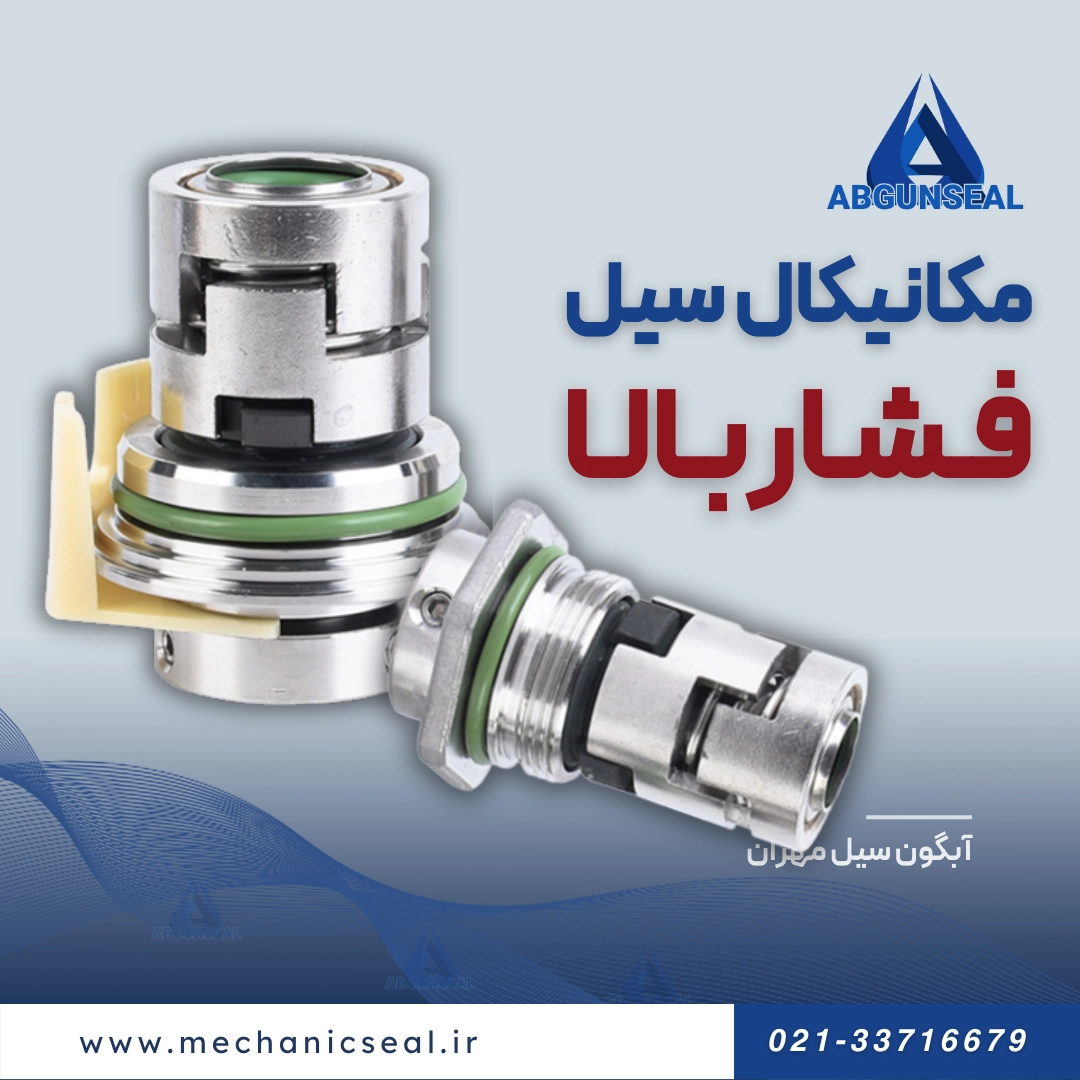

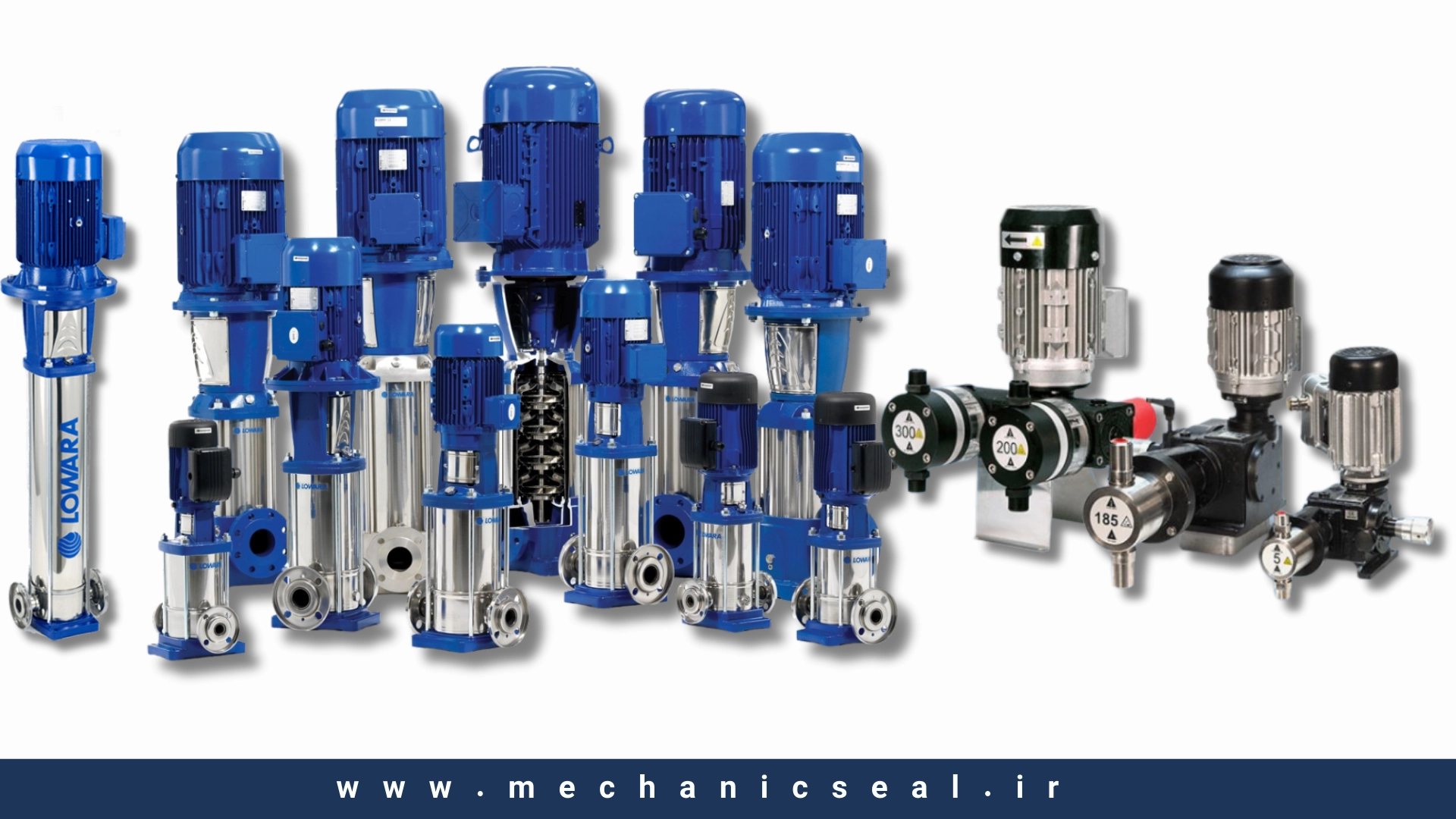

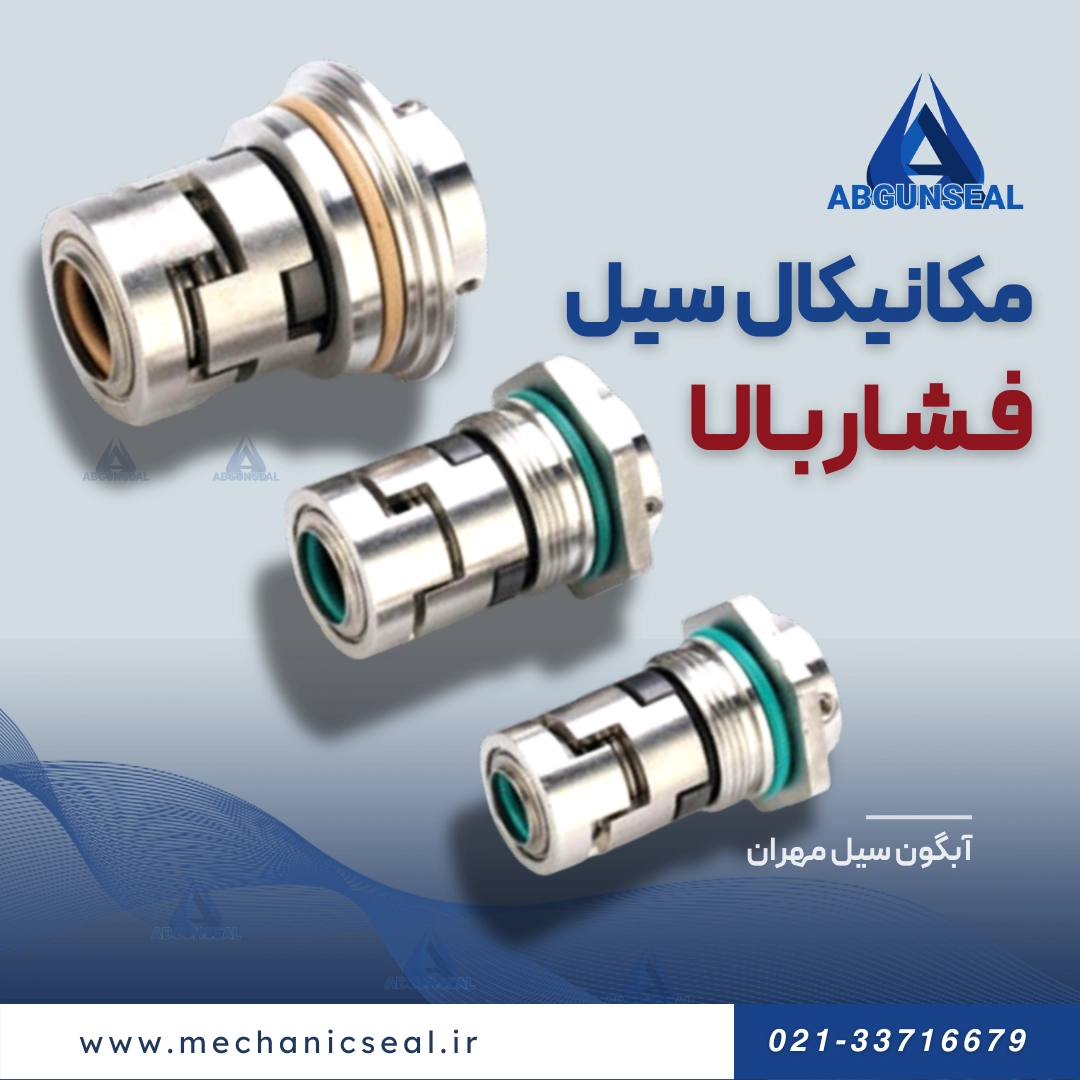

| پمپ طبقاتی فشار قوی (Multistage) | سیستمهای RO، بوستر پمپهای برجها | سیلهای کاتریجی بالانس (مانند گراندفوس HQQE) |
| پمپهای خطوط لوله نفت (Pipeline) | انتقال هیدروکربنها در مسافت طولانی | سیلهای استاندارد API 682 (Type A/B) |
| پمپهای تزریق (Injection Pumps) | تزریق مواد شیمیایی به چاه نفت | سیلهای دبل فشار بالا (Double Seal) |
استاندارد API 682 و پلانهای خنککاری (Flush Plans)
در صنایع حساس نفت، گاز و پتروشیمی، سیلها باید فراتر از استانداردهای معمولی باشند. استاندارد API 682 (تدوین شده توسط موسسه نفت آمریکا) تضمین میکند که سیل مکانیکی برای کارکرد مداوم حداقل ۳ سال (۲۵۰۰۰ ساعت) بدون خرابی طراحی شده است.
پلانهای خنککاری (Flush Plans) حیاتی
در فشار بالا، اصطکاک گرمای زیادی تولید میکند. بدون سیستم خنککاری یا “فلاشینگ”، سیل میسوزد. این سیلها معمولاً با پلانهای زیر کار میکنند:
- پلان ۱۱ (Plan 11): رایجترین روش. مقداری از سیال پرفشار خروجی پمپ به محفظه سیل بازگردانده میشود تا آن را خنک و تمیز کند.
- پلان ۲۱ (Plan 21): مشابه پلان ۱۱، اما سیال قبل از رسیدن به سیل، از یک مبدل حرارتی (Cooler) عبور کرده و خنک میشود (مخصوص آب داغ بویلر).
- پلان ۵۳ (Plan 53 A/B/C): استفاده از یک مخزن سیال حائل (Barrier Fluid) تحت فشار برای سیلهای دبل.
جدول مشخصات عملکردی (Operating Limits) و متریالها
هنگام خرید سیل فشار قوی، بررسی دیتاشیت فنی الزامی است. جدول زیر محدودیتهای عملیاتی استاندارد برای یک سیل فشار قوی صنعتی (مانند مدل H7N) را نشان میدهد:
| پارامتر (Parameter) | محدوده مجاز (Range) | نکات فنی مهم |
|---|---|---|
| فشار کاری (Pressure) | تا ۸۰ بار (g) و بالاتر | حتماً باید از نوع بالانس (Balanced) باشد. |
| دما (Temperature) | از ۵۰- تا ۲۲۰+ درجه سانتیگراد | بسته به جنس اورینگ (EPDM یا Viton) متغیر است. |
| سرعت شفت (Speed) | تا ۲۰ متر بر ثانیه (Vg) | در سرعتهای بالا فنر ثابت (Stationary Spring) ترجیح داده میشود. |
| جنس فیسها (Faces) | تنگستن کارباید (TC) / سیلیکون کارباید (SiC) | استفاده از کربن معمولی در فشارهای خیلی بالا ممنوع است. |
تحلیل تخصصی متریالها
در فشارهای بالا، هر متریالی تاب نمیآورد. تنگستن کارباید (TC) به دلیل “مدول الاستیسیته” بسیار بالا، بهترین انتخاب است زیرا زیر فشار عظیم خم نمیشود. برای الاستومرها نیز، وایتون (Viton) برای روغنها و EPDM برای آب داغ بویلر استفاده میشود.
راهنمای خرید و قیمت
قیمت سیل مکانیکی فشار قوی ممکن است ۵ تا ۱۰ برابر یک سیل معمولی باشد. دلیل آن استفاده از آلیاژهای خاص در فنر (برای جلوگیری از خستگی)، متریالهای خالص تنگستن و فرآیند دقیق تولید برای بالانس کردن سیل است. اما این هزینه، تضمینکننده ایمنی بویلر یا خط لوله نفت شماست.
آبگون سیل: تامینکننده سیلهای فشار قوی و API 682
خرید سیل برای پمپهای حساس بویلر فید یا خطوط نفت، جای هیچ ریسکی ندارد. ما در آبگون سیل با تکیه بر دانش فنی مهندسین خود، انواع سیل مکانیکی فشار قوی را مطابق با استانداردهای API و با متریالهای تضمین شده (تنگستن/تنگستن) تامین میکنیم. اگر به دنبال مشاوره برای انتخاب پلان خنککاری (Flush Plan) مناسب یا استعلام قیمت سیلهای بالانس یا هر نوع دیگری از سیل های مکانیکی هستید، همین حالا با ما تماس بگیرید.
پرسش و پاسخهای متداول (FAQ)
- 1. از کجا بفهمم سیل پمپ من باید “متعادل” (Balanced) باشد؟
- اگر فشار کاری پمپ شما بالای ۱۰ تا ۱۵ بار (۱۵۰ PSI) است، قطعاً به سیل متعادل نیاز دارید. همچنین وجود “پله” روی شفت یا غلاف سیل، نشانه طراحی بالانس است.
- 2. آیا برای پمپ بویلر فید حتماً باید از پلان خنککاری استفاده کرد؟
- بله. آب بویلر بسیار داغ است. بدون استفاده از پلان ۲۱ (با مبدل حرارتی) یا پلان ۲۳، آب بین سطوح سیل تبخیر شده (Flash) و سیل خشک کار میکند و میسوزد.
- 3. چرا در فشار بالا از کربن استفاده نمیشود؟
- کربن مادهای نسبتاً نرم است. در فشارهای بالای ۶۰ بار، نیروی هیدرولیکی میتواند باعث تغییر شکل میکروسکوپی کربن یا خرد شدن آن شود. بنابراین از سطوح سخت (Hard Faces) مثل تنگستن استفاده میشود.
