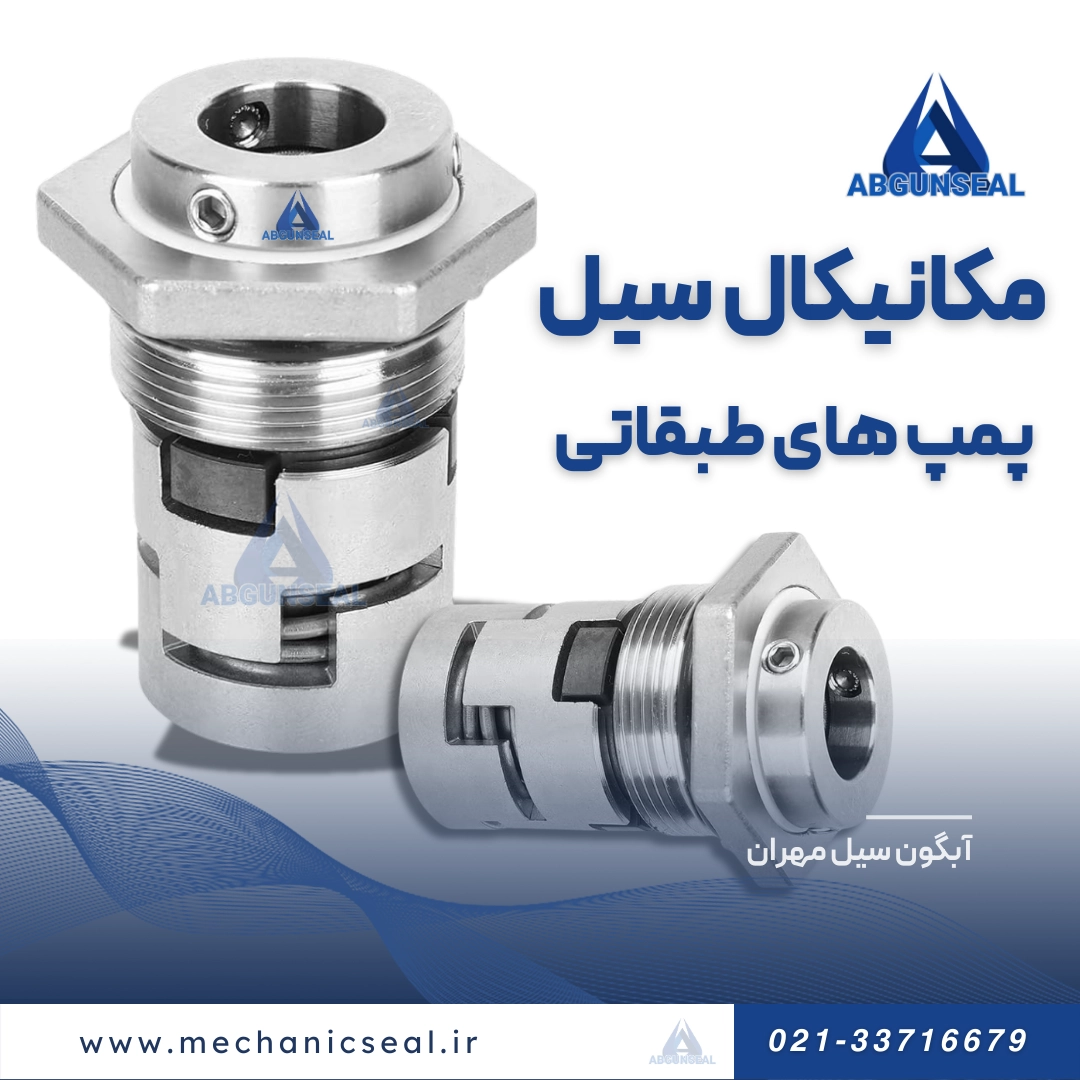

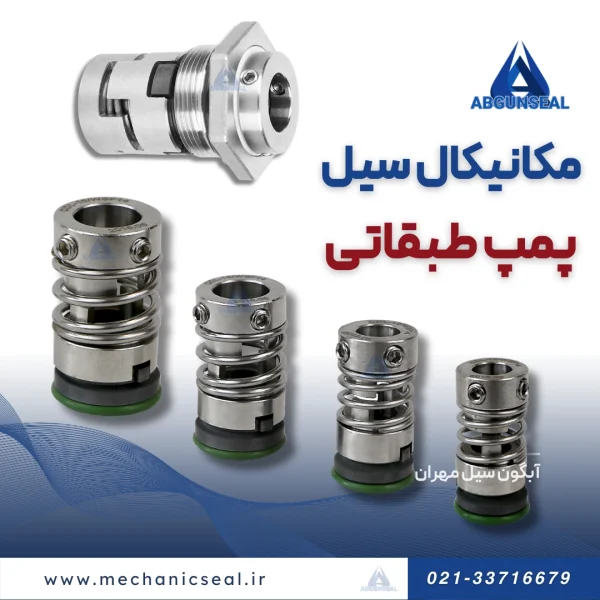

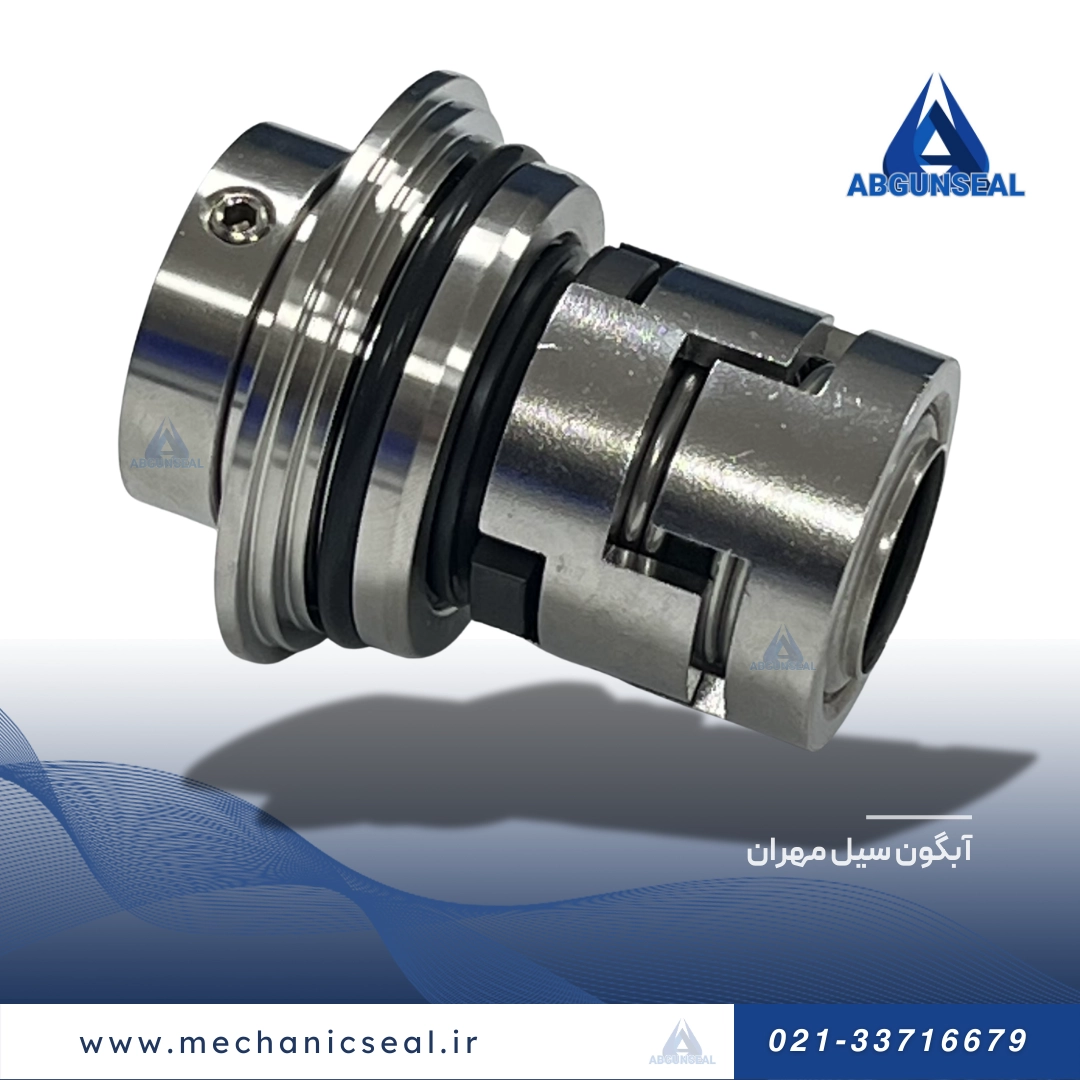

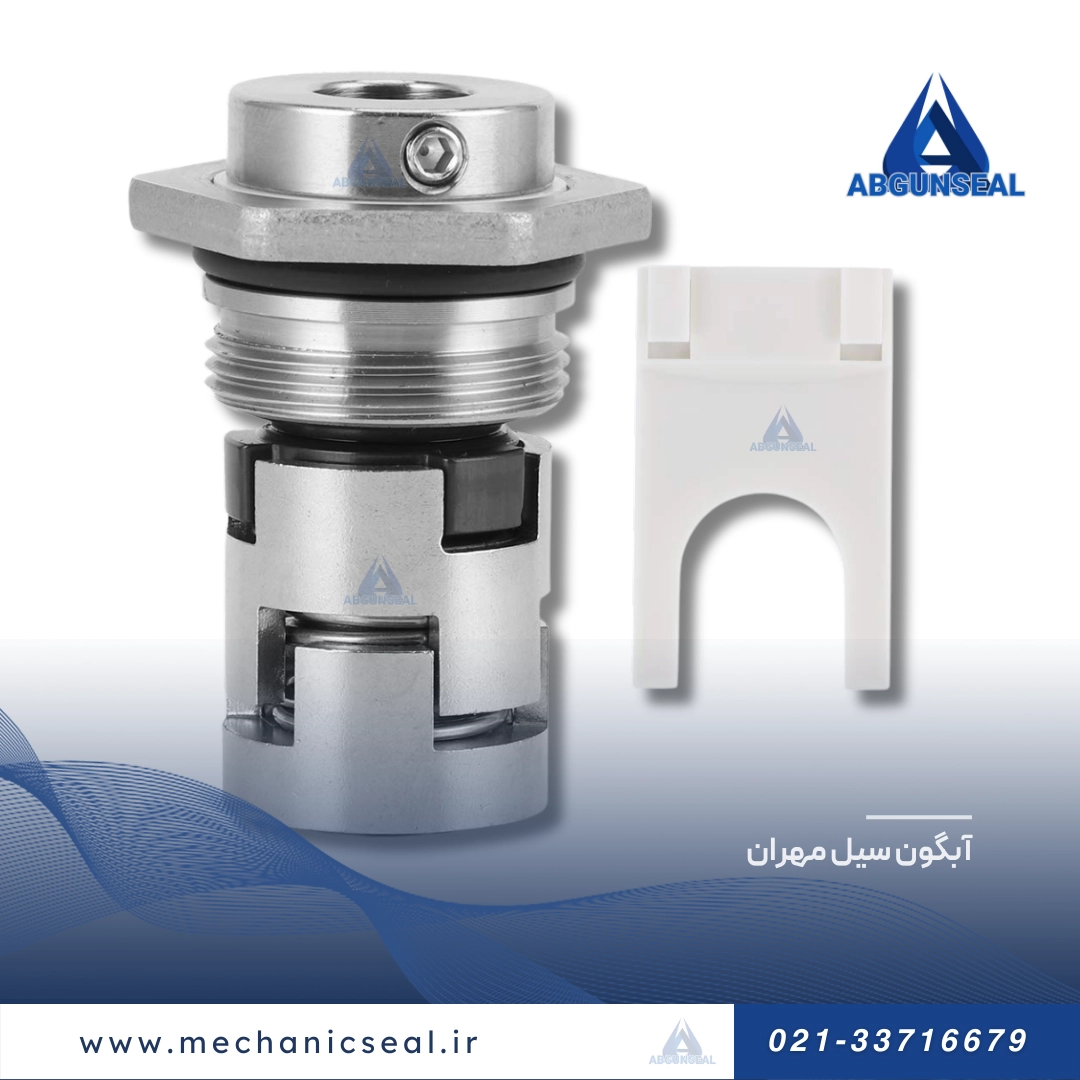

سیل مکانیکی پمپ طبقاتی

پمپ طبقاتی چیست و چرا سیل آن متفاوت است؟

یک پمپ طبقاتی برای دستیابی به فشارهای بالا، از چندین پروانه کوچکتر که به صورت سری روی یک شفت قرار گرفته‌اند، استفاده می‌کند. این فشار بسیار بالا، مهم‌ترین تفاوت را برای سیل مکانیکی رقم می‌زند:

• نیاز به طراحی متعادل (Balanced Seal): فشار بالای سیال، نیروی هیدرولیکی زیادی را به سطوح سیل وارد می‌کند. سیل‌های پمپ طبقاتی به صورت متعادل (Balanced) طراحی می‌شوند تا این نیرو خنثی شده و عملکردی پایدار در فشارهای بالا تضمین شود.
• طراحی فشرده و استاندارد: اکثر پمپ‌های طبقاتی از طراحی‌های فشرده و استانداردی برای سیل‌های خود استفاده می‌کنند که اغلب به صورت کارتریجی یا نیمه کارتریجی هستند.

معرفی مدل‌های رایج سیل پمپ طبقاتی

شناخت مدل پمپ، بهترین راه برای یافتن سیل مکانیکی صحیح است.

۱. سیل مکانیکی پمپ طبقاتی لوارا (Lowara)

لوارا (بخشی از Xylem) یکی از پرفروش‌ترین پمپ‌های طبقاتی سری SV را تولید می‌کند. سیل‌های این پمپ‌ها معمولاً در دو سایز اصلی برای سری‌های مختلف عرضه می‌شوند:

• سیل مکانیکی پمپ لوارا سری 1SV, 3SV, 5SV: معمولاً از سیل‌های با قطر شفت 12mm یا 14mm استفاده می‌کنند.
• سیل مکانیکی پمپ لوارا سری 10SV, 15SV, 22SV: از سیل‌های با قطر شفت 16mm یا 22mm بهره می‌برند.

۲. سیل مکانیکی پمپ طبقاتی گراندفوس (Grundfos)

گراندفوس، رهبر بازار پمپ‌های طبقاتی سری CR، از سیل‌های کارتریجی بسیار استاندارد و با کیفیتی استفاده می‌کند که با یک سیستم کدینگ مشخص شناسایی می‌شوند.

• مثال: کد HQQE یا HQQV. این کد جنس سطوح (QQ=سیلیکون کارباید) و اورینگ‌ها (E=EPDM یا V=Viton) را نشان می‌دهد.
• معروف ترین مدل: یکی از معروف ترین مدل های سیل های پمپ های طبقاتی ، مکانیکال سیل سری GRF است که میتوانید با کلیک بر روی نام آن اطلاعات کامل این سیل را مشاهده نمایید.

۳. سیل‌های جایگزین (Aftermarket)

شرکت‌های معتبری سیل‌های جایگزین باکیفیت برای تمام مدل‌های لوارا، گراندفوس و سایر برندها را با همان ابعاد و متریال‌های استاندارد تولید می‌کنند که راهکاری اقتصادی برای کاهش هزینه‌های تعمیرات است.

نمونه‌های کاربردی پمپ‌های طبقاتی

• بوستر پمپ‌های آبرسانی: در برج‌ها و مجتمع‌های مسکونی.
• سیستم‌های تصفیه آب و اسمز معکوس (RO): برای ایجاد فشار بالا جهت عبور آب از فیلترهای ممبران.
• سیستم‌های شستشوی صنعتی: در کارواش‌ها و سیستم‌های CIP.
• تغذیه دیگ بخار (Boiler Feed): برای تزریق آب با فشار بالا به داخل بویلرها.
• آبیاری تحت فشار: در سیستم‌های آبیاری کشاورزی مدرن.
