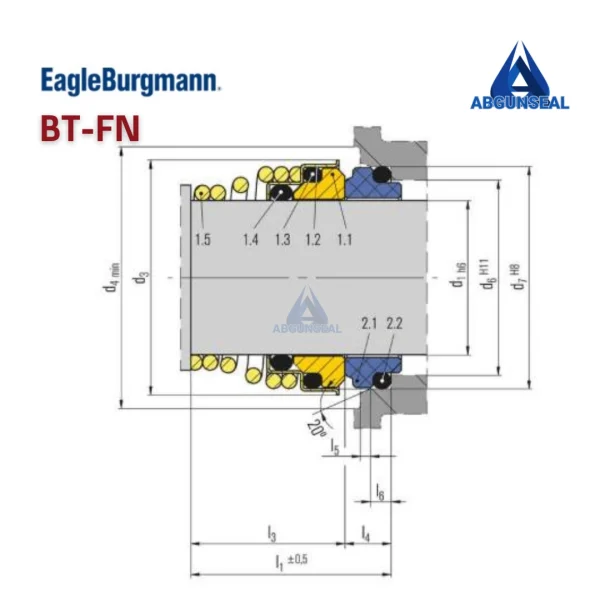

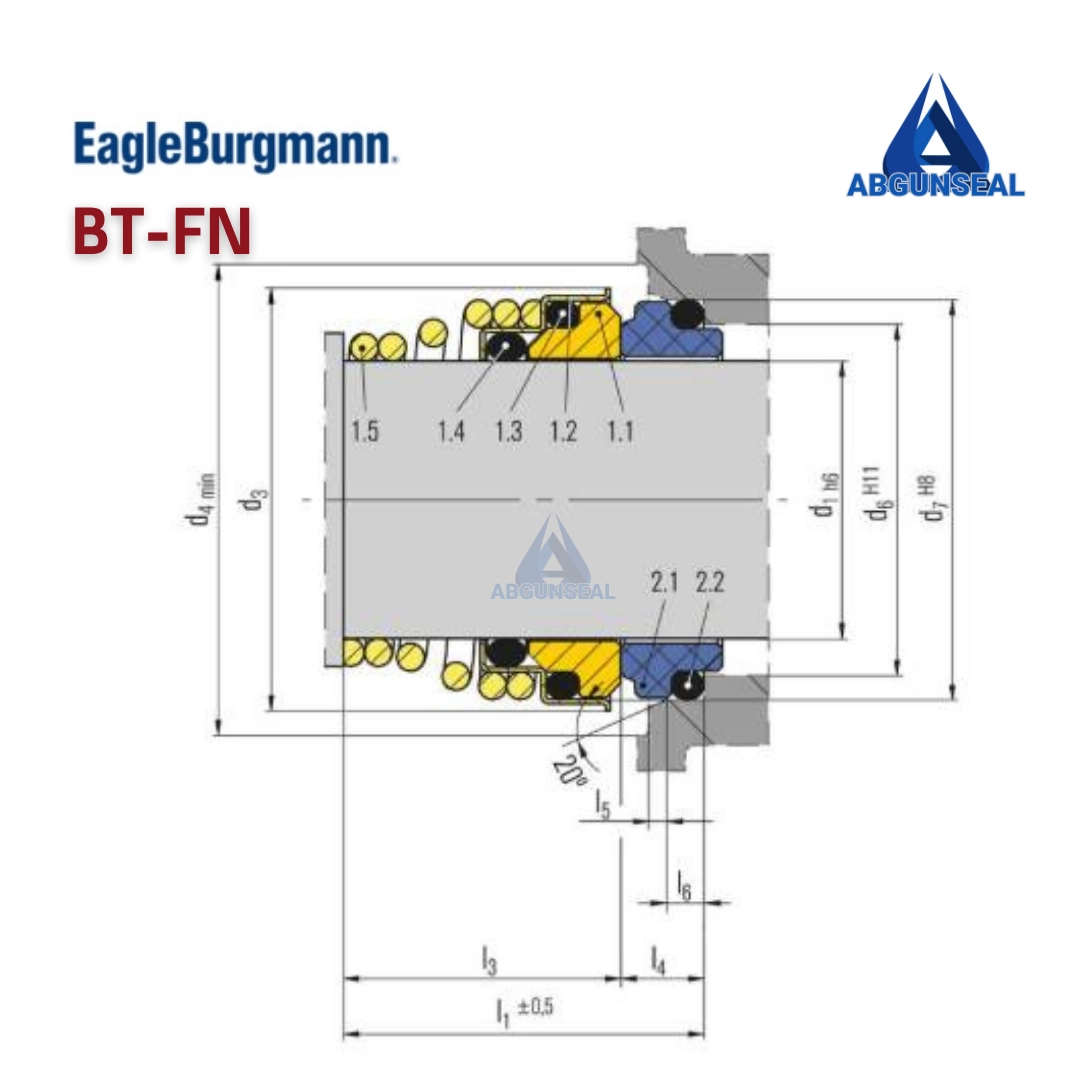

معرفی جامع و تخصصی مکانیکال سیل EagleBurgmann BT-FN
معرفی عمومی و کاربرد سیل BT-FN

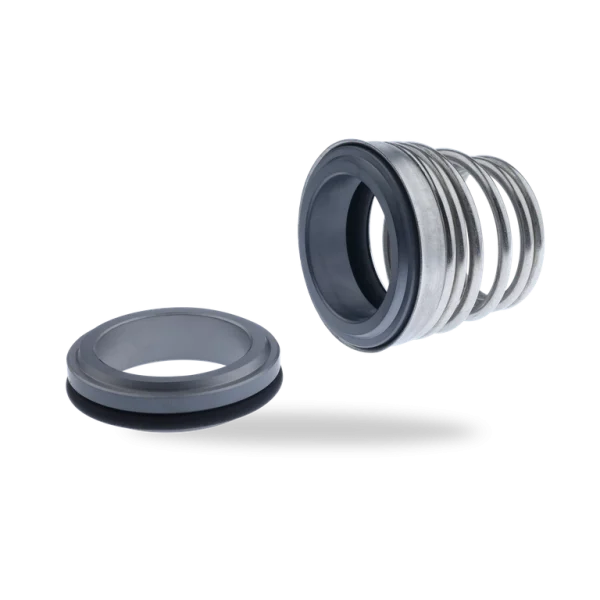

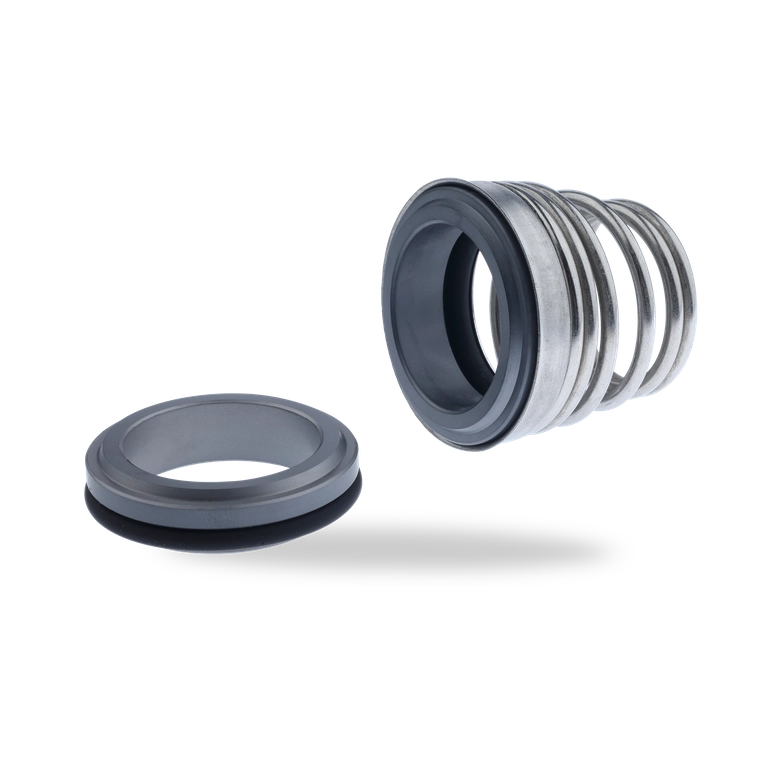

سیل مکانیکی BT-FN یکی از سیل های کاربردی و فراوان در کشور است ،با افتخار یکی از پرکاربردترین و اقتصادی‌ترین سیل‌های مکانیکی از برند معتبر EagleBurgmann، یعنی مدل BT-FN را به شما معرفی می‌کنیم. این سیل، انتخابی هوشمندانه برای طیف وسیعی از کاربردهای صنعتی و خانگی پمپ هاست.
چرا BT-FN انتخاب اول بسیاری از صنایع است؟
در دنیایی که بهینه‌سازی هزینه‌ها و افزایش راندمان در اولویت قرار دارد، سیل BT-FN با طراحی هوشمندانه و متریال‌های انعطاف‌پذیر، پاسخی قاطع به این نیازها می‌دهد. این محصول که برای تولید در حجم بالا طراحی شده، یک راهکار آب‌بندی بی‌نظیر برای پمپ‌های استاندارد و کاربردهای عمومی محسوب می‌شود.
کاتالوگ سیل مکانیکی BT-FN
همواره توصیه کردیم تا کاتالوگ ها و دیتاشیت هارا از وب سایت اصلی شرکت های سازنده دریافت کنید تا از اخرین آپدیت ها و تغییرات احتمالی نیز برخوردار شوید، برای اینکار مینوانید از اینجا وارد سایت بورگمن صفحه سیل BT-FN شود! همچنین برای سهولت شما عزیزان اخرین نسخه در دسترس ( آپدیت 1404) را برای شما در اینجا قرار میدهیم.
ویژگی‌های کلیدی و مزایای کاربردی سیل BT-FN
- طراحی اقتصادی و هوشمندانه: این سیل با ساختار فنر مخروطی (Conical Spring) و طراحی نامتعادل (Unbalanced)، ضمن ارائه عملکردی قابل اطمینان، هزینه‌های تولید و در نتیجه قیمت نهایی را به شکل چشمگیری کاهش داده است.
- انعطاف‌پذیری بی‌نظیر در انتخاب متریال: امکان انتخاب از میان گستره وسیعی از مواد اولیه، به شما اجازه می‌دهد تا سیل BT-FN را دقیقاً مطابق با نیازهای فرآیندی خود (مانند نوع سیال، دما و فشار) سفارشی‌سازی کنید و بهترین عملکرد را دریافت نمایید.
- نصب آسان و حفاظت از شفت: مکانیزم انتقال گشتاور در این سیل از طریق فنر مخروطی انجام می‌شود. این ویژگی نیاز به پیچ‌های نگهدارنده (Clamping Screws) را حذف کرده و از هرگونه آسیب به سطح شفت جلوگیری می‌کند.
- کاربردهای گسترده و جهانی: از پمپ‌های آب خانگی و باغبانی گرفته تا فرآیندهای شیمیایی و صنایع غذایی، BT-FN توانایی خود را به عنوان یک سیل “همه‌کاره” به اثبات رسانده است.
کاربردهای توصیه‌شده مکانیکال سیل BT-FN
سیل مکانیکی BT-FN برای آب‌بندی سیالات با درصد پایین ذرات جامد در صنایع زیر ایده‌آل است:
- صنایع آب و فاضلاب
- صنایع شیمیایی
- صنایع غذایی و نوشیدنی
- تاسیسات ساختمانی و صنعتی
- کاربردهای خانگی و باغبانی
محدوده عملکرد (Operating Limits)
- قطر شفت: 10 تا 40 میلی‌متر
- فشار: حداکثر 12 بار (174 PSI)
- دما: از 35- تا 180+ درجه سانتی‌گراد
- سرعت لغزشی: حداکثر 15 متر بر ثانیه
جدول انتخاب متریال برای مکانیکال سیل BT-FN
انتخاب صحیح متریال، کلید طول عمر و عملکرد بی‌نقص یک سیل مکانیکی است. در جدول زیر، کدهای استاندارد بورگمن برای اجزای مختلف سیل BT-FN آورده شده است.
| جزء سیل (Component) | کد متریال | شرح ماده (Material Description) | کاربرد اصلی |
|---|---|---|---|
| سطح دوار (Seal Face) | Q1, Q6, Q7 | سیلیکون کارباید (Silicon Carbide) | مقاومت عالی در برابر سایش، حرارت و مواد شیمیایی |
| U | تنگستن کارباید (Tungsten Carbide) | بهترین گزینه برای سیالات دارای ذرات ساینده (Abrasive) | |
| V, V1 | آلومینیوم اکساید (Al-Oxide / Ceramic) | اقتصادی، مناسب برای آب و سیالات غیرخورنده | |
| سطح ثابت (Stationary Seat) | A | کربن گرافیت آغشته به آنتیموان | روانکاری ذاتی بالا، مناسب برای دماهای بالاتر |
| B, B3 | کربن گرافیت آغشته به رزین / کربن کامل | استانداردترین و پرکاربردترین گزینه برای آب و مصارف عمومی | |
| Q1, Q6, Q7 | سیلیکون کارباید (Silicon Carbide) | برای جفت شدن با سطوح سخت دیگر (مانند SiC/SiC) | |
| U | تنگستن کارباید (Tungsten Carbide) | برای کاربردهای بسیار سخت و ساینده | |
| Y1, Y2 | PTFE (تفلون) تقویت شده با فایبرگلاس/کربن | مقاومت شیمیایی بسیار بالا | |
| آب‌بندهای ثانویه (Elastomers) | P | NBR (Nitrile Butadiene Rubber) | استاندارد برای روغن‌ها و آب تا دمای 100°C |
| E | EPDM (Ethylene Propylene Diene Monomer) | بهترین انتخاب برای آب، بخار و مواد قلیایی | |
| V | FKM (Viton®) | مقاومت عالی در برابر هیدروکربن‌ها، اسیدها و دماهای بالا | |
| K | FFKM (Kalrez®) | بالاترین سطح مقاومت شیمیایی و حرارتی | |
| قطعات فلزی (Metal Parts) | F | فولاد ضد زنگ CrNi (SS 304) | استاندارد برای کاربردهای عمومی |
| G | فولاد ضد زنگ CrNiMo (SS 316) | مقاومت بالاتر در برابر خوردگی (مناسب برای صنایع شیمیایی) |
نکته تخصصی: محبوب‌ترین و پرکاربردترین ترکیب برای پمپ‌های آب، جفت متریال کربن/سرامیک (B/V) یا کربن/سیلیکون (B/Q1) به همراه اورینگ EPDM است. برای شرایط سخت‌تر، ترکیب سیلیکون/سیلیکون (Q1/Q1) با اورینگ Viton توصیه می‌شود.
استانداردها و گواهینامه‌ها: تضمین کیفیت جهانی
یکی دیگر از وجوه تمایز در سیل مکانیکی بورگمن انطباق با استانداردهای بین‌المللی است.
- استاندارد EN 12756: سیل BT-FN را می‌توان در دو مدل با طول نصب استاندارد اروپایی سفارش داد:
BT-FN.NU(طول نرمال) وBT-FN.KU(طول کوتاه). این ویژگی، جایگزینی این سیل با سایر برندهای استاندارد را بسیار ساده می‌کند. - تاییده‌های بهداشتی و صنعتی: بسته به ترکیب متریال انتخابی، این سیل می‌تواند گواهینامه‌های معتبری همچون FDA (سازمان غذا و دارو آمریکا)، WRAS (استاندارد آب آشامیدنی بریتانیا) و ACS (تاییدیه بهداشتی فرانسه) را دریافت کند.
جمع‌بندی نهایی
اگر به دنبال یک مکانیکال سیل با کیفیت، بادوام و مقرون‌به‌صرفه هستید که بتواند در طیف وسیعی از کاربردها عملکردی ثابت و قابل اعتماد از خود نشان دهد، EagleBurgmann BT-FN بدون شک یکی از بهترین گزینه‌های پیش روی شماست. این محصول با تکیه بر دانش فنی پیشرفته سیل های بورگمن آلمان و طراحی بهینه، آرامش خاطر را برای تجهیزات دوار شما به ارمغان می‌آورد.
همچنین میتوانید برای خرید انواع سیل های مکانیکی از دیگر محصولات ما دیدن فرمایید
