سیل پمپ سانتریفیوژ

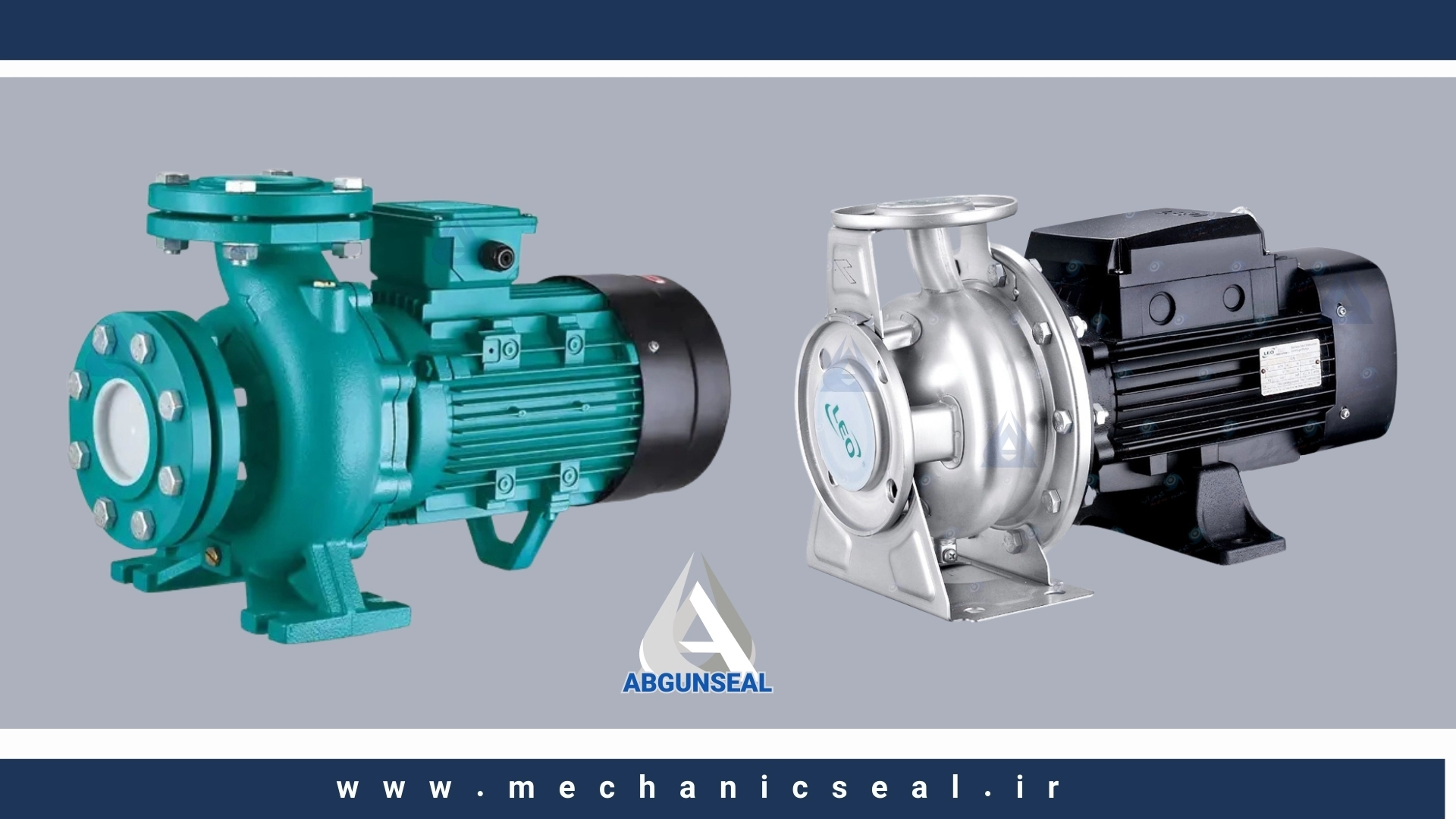

پمپ سانتریفیوژ (Centrifugal Pump) نوعی پمپ است که با استفاده از نیروی گریز از مرکز، انرژی جنبشی سیال را افزایش داده و آن را به فشار تبدیل می‌کند.

نحوه عملکرد:

1. سیال از طریق ورودی پمپ (معمولاً در مرکز) وارد محفظه پمپ می‌شود.
2. پروانه (Impeller)، که به شفت متصل است و با سرعت بالا می‌چرخد، سیال را به سمت بیرون پرتاب می‌کند.
3. با حرکت سیال به سمت بیرون، سرعت آن افزایش می‌یابد و انرژی جنبشی آن زیاد می‌شود.
4. محفظه پمپ (Volute) به گونه‌ای طراحی شده است که سطح مقطع آن به تدریج افزایش می‌یابد. این امر باعث می‌شود که سرعت سیال کاهش یافته و انرژی جنبشی آن به فشار تبدیل شود.
5. سیال با فشار بالا از طریق خروجی پمپ خارج می‌شود.

اجزای اصلی پمپ سانتریفیوژ:

• پروانه (Impeller): قطعه چرخان اصلی که انرژی را به سیال منتقل می‌کند.
• محفظه (Volute/Casing): محفظه‌ای حلزونی شکل که سیال را از پروانه جمع‌آوری کرده و به سمت خروجی هدایت می‌کند.
• شفت (Shaft): میله‌ای که پروانه را به موتور متصل می‌کند.
• یاتاقان‌ها (Bearings): شفت را نگه می‌دارند و امکان چرخش روان آن را فراهم می‌کنند.
• سیستم آب‌بندی (Sealing System): از نشت سیال از محل خروج شفت از محفظه جلوگیری می‌کند.

نشت سیال از پمپ سانتریفیوژ می‌تواند عواقب جدی به دنبال داشته باشد و موارد زیر استفاده از سیل های سانتریفیوژ را الزامی میکند این موارد عبارتند از:

• هدررفت سیال: به ویژه در مورد سیالات گران‌قیمت یا خطرناک.
• کاهش راندمان پمپ: نشتی باعث کاهش فشار و دبی خروجی پمپ می‌شود.
• آسیب به تجهیزات: سیال نشت‌شده می‌تواند به قطعات پمپ، موتور و سایر تجهیزات اطراف آسیب
  برساند.
• خطرات ایمنی: نشت سیالات قابل اشتعال، سمی یا خورنده می‌تواند خطرات جدی ایجاد کند.
• آلودگی محیط زیست: نشت سیالات می‌تواند به آلودگی آب، خاک و هوا منجر شود.

بنابراین، انتخاب یک سیل پمپ سانتریفیوژ مناسب ، از اهمیت بسیار بالایی برخوردار است.

دو روش اصلی برای آب‌بند پمپ‌ سانتریفیوژ وجود دارد:

1. پکینگ (Packing):
    حلقه‌هایی از جنس الیاف طبیعی یا مصنوعی (مانند پنبه، کنف، تفلون، گرافیت) که دور شفت قرار می‌گیرند.
   • نحوه عملکرد: ایجاد اصطکاک بین پکینگ و شفت برای جلوگیری از نشت.
   • مزایا: قیمت نسبتاً ارزان، نصب و تعویض آسان.
   • معایب: نیاز به تنظیم مداوم، ایجاد اصطکاک زیاد، سایش شفت، نیاز به خنک‌کاری (در
     برخی موارد)، نشتی جزئی.

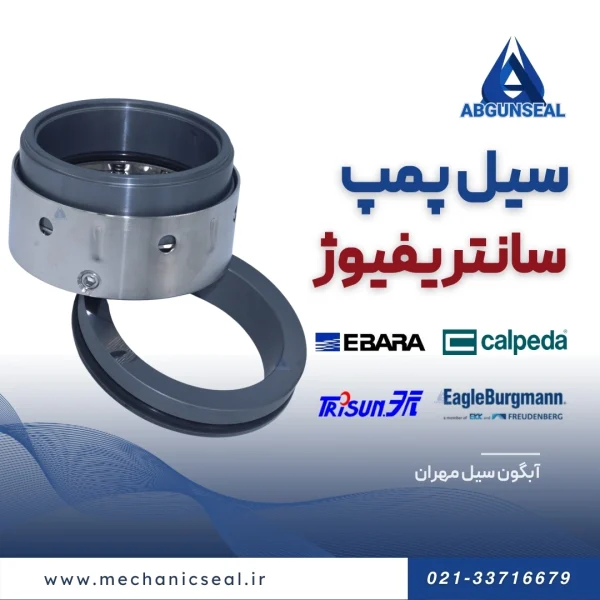

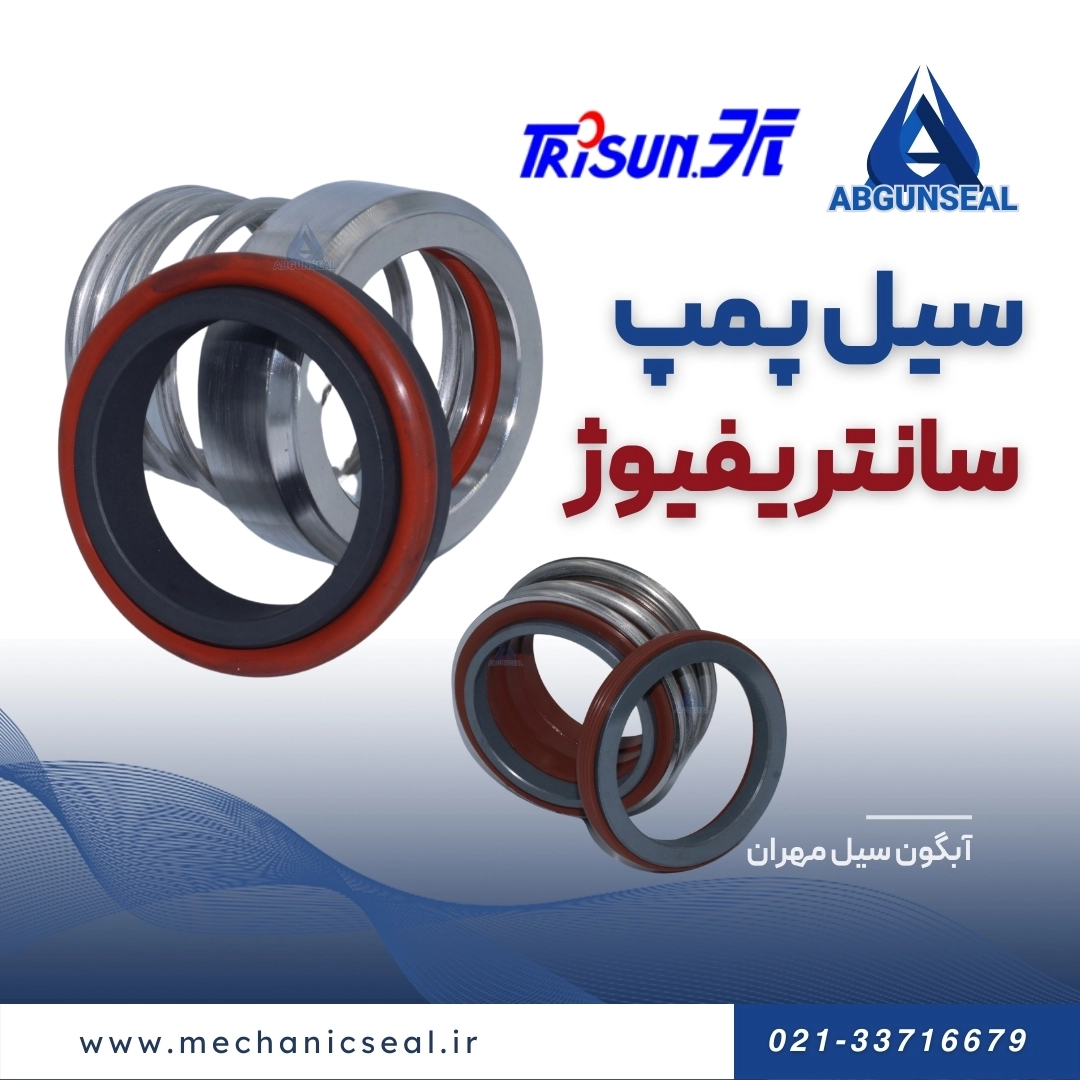

2. مکانیکال سیل سانتریفیوژ (Mechanical Seal):
    مکانیکال سیل پمپ سانتریفیوژ قطعه‌ای مهندسی‌شده و دقیق با دو سطح صاف و صیقلی (یکی ثابت و دیگری دوار) که با نیروی فنر به هم فشرده می‌شوند.
   • مزایا: آب‌بندی بسیار مطمئن، کاهش اصطکاک، عدم نیاز به تنظیم مداوم، طول عمر بالا، کاهش سایش شفت.
   • معایب: قیمت بالاتر نسبت به پکینگ، نیاز به نصب دقیق‌تر، حساسیت به شرایط خاص.

مکانیکال سیل به عنوان راه‌حل برتر برای آب‌بند پمپ‌ سانتریفیوژ شناخته می‌شود که با توجه به نوع پمپ باید  سیل پمپ سانتریفیوژ مناسب پمپ خود را انتخاب و خریداری نمایید.

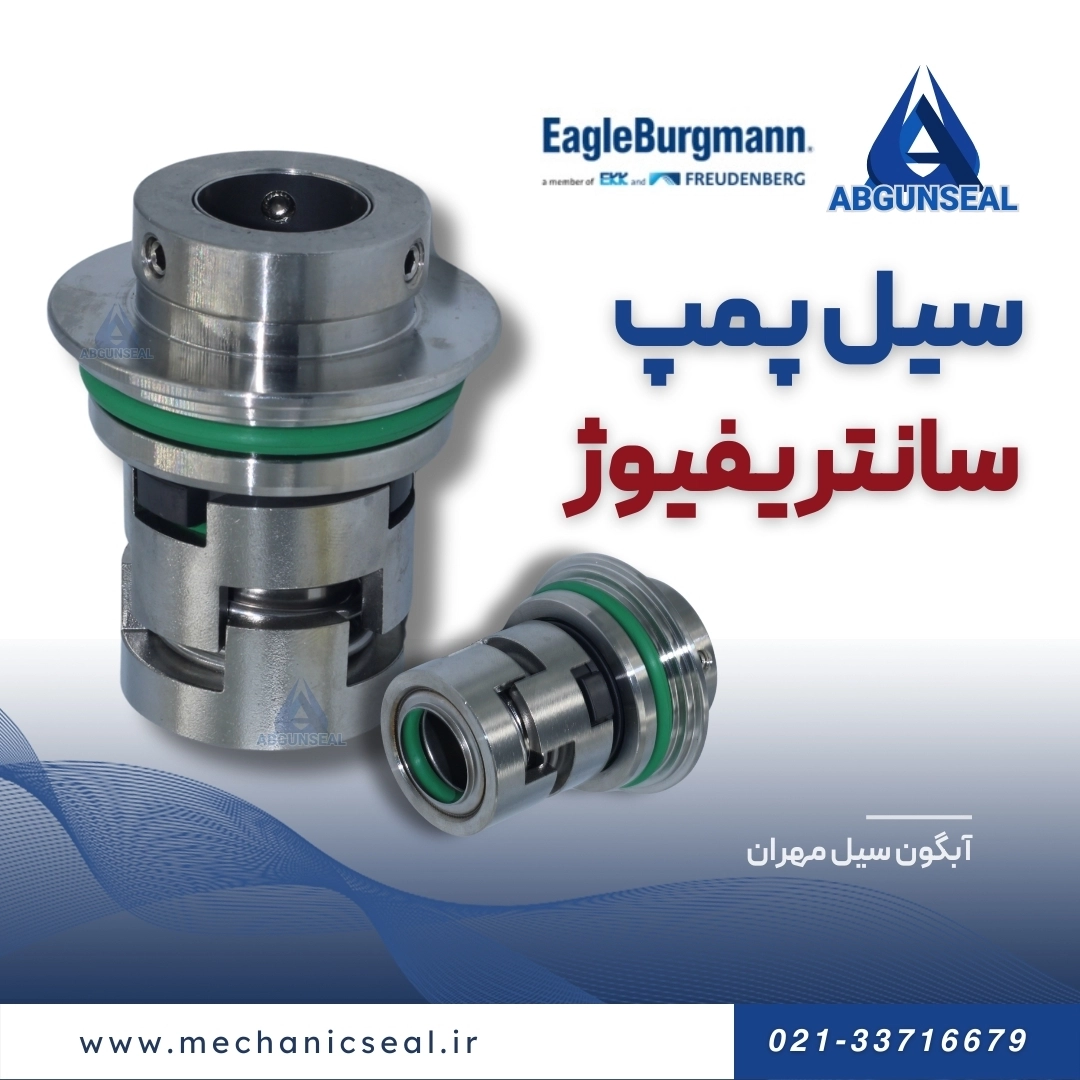

• مکانیکال سیل کارتریجی (Cartridge Mechanical Seal):
  • به صورت یک واحد کامل و یکپارچه عرضه می‌شود.
  • نصب و تعویض بسیار آسان و سریع.
  • کاهش احتمال خطا در نصب.
  • مناسب برای اکثر پمپ‌های سانتریفیوژ.

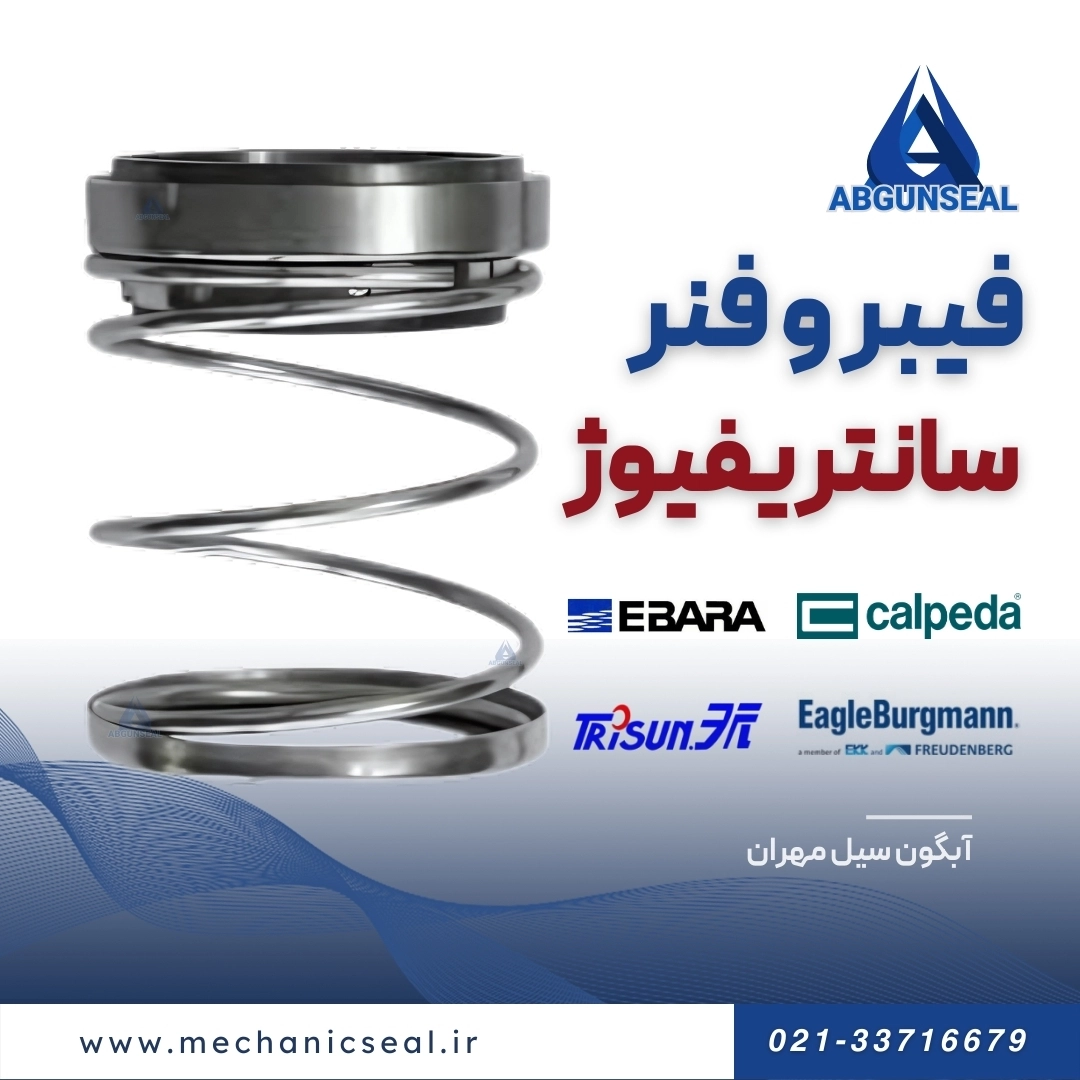

• مکانیکال سیل تک‌فنره (Single Spring Mechanical Seal):
  • از یک فنر مارپیچی برای ایجاد نیروی آب‌بندی استفاده می‌کند.
  • طراحی ساده و قیمت نسبتاً مناسب.
  • مناسب برای کاربردهای با فشار و سرعت پایین‌تر.
• مکانیکال سیل چندفنره (Multiple Spring Mechanical Seal):
  • از چند فنر کوچک برای توزیع یکنواخت‌تر نیرو استفاده می‌کند.
  • مقاومت بیشتر در برابر ارتعاشات.
  • مناسب برای کاربردهای با فشار و سرعت بالاتر.
• مکانیکال سیل متعادل (Balanced Mechanical Seal):
  • طراحی به گونه‌ای است که فشار سیال به طور مساوی بر روی سطوح آب‌بندی توزیع می‌شود.
  • مناسب برای فشارهای بالا.
• مکانیکال سیل نامتعادل (Unbalanced Mechanical Seal):
  • فشار سیال به طور نامساوی بر روی سطوح آب‌بندی توزیع می‌شود.
  • مناسب برای فشارهای پایین.

• کربن گرافیت (Carbon Graphite):
  • ماده‌ای رایج برای رینگ ثابت.
  • مقاومت خوب در برابر سایش.
  • قیمت مناسب.
  • خودروانکار (Self-lubricating).
• مکانیکال سیل سرامیک (Ceramic):
  • معمولاً آلومینا (Alumina).
  • مقاومت بالا در برابر سایش و خوردگی.
  • قیمت نسبتاً مناسب.
• سیلیکون کارباید (Silicon Carbide):
  • ماده‌ای بسیار سخت و مقاوم در برابر سایش.
  • مقاومت عالی در برابر خوردگی.
  • مناسب برای کاربردهای سخت.
  • گران‌تر از کربن و سرامیک.

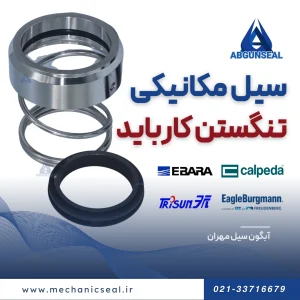

• تنگستن کارباید (Tungsten Carbide):
  • ماده‌ای بسیار سخت و مقاوم در برابر سایش.
  • مقاومت کمتر در برابر خوردگی نسبت به سیلیکون کارباید.
  • معمولاً به عنوان پوشش بر روی فلزات استفاده می‌شود.
• الاستومرها (برای آب‌بندهای ثانویه):
  • وایتون (Viton): مقاومت عالی در برابر مواد شیمیایی و دماهای بالا.
  • کالرز (Kalrez): مقاومت فوق‌العاده در برابر مواد شیمیایی و دماهای بسیار بالا.
  • NBR (Nitrile): مقاومت خوب در برابر روغن‌ها و سوخت‌ها.
  • EPDM: مقاومت خوب در برابر آب، بخار و ازن.
  • تفلون (PTFE): مقاومت عالی در برابر مواد شیمیایی.

معرفی برندهای معتبر:در اینجا به معرفی چند برند معتبر جهانی که تولید کنندگان مشهور مکانیکال سیل پمپ سانتریفیوژ هستند می‌پردازیم. توجه داشته باشید که انتخاب بهترین برند به عوامل مختلفی مانند نوع پمپ، سیال، شرایط کاری و بودجه شما بستگی دارد.

1. John Crane (جان کرین):

این برند ساخت کشور آمریکا یکی از قدیمی‌ترین و معتبرترین تولیدکنندگان مکانیکال سیل در جهان است. این شرکت طیف گسترده‌ای از سیل‌های مکانیکی را برای انواع پمپ‌ها و کاربردها ارائه می‌دهد. مکانیکال سیل جان کرین به دلیل کیفیت بالا، نوآوری و خدمات پس از فروش قوی شناخته می‌شود.

کدهای محبوب برای پمپ‌های سانتریفیوژ جان کرین :

• Type 5600 Series: یک سری سیل کارتریجی یونیورسال با قابلیت نصب آسان و انعطاف‌پذیری بالا.
• Type 5800 Series: برای کاربردهای با دما و فشار بالا.
• Type 5900 Series: برای کاربردهای خاص و سیالات خورنده.

2. Flowserve (فلوسرو):

فلوسرو یک شرکت چندملیتی بزرگ است که پایه آن در آمریکا قرار دارد که در زمینه تولید انواع تجهیزات صنعتی از جمله پمپ، شیرآلات و مکانیکال سیل فعالیت می‌کند. مکانیکال سیل‌های فلوسرو به دلیل کیفیت، دوام و قابلیت اطمینان بالا شناخته می‌شوند.

کدهای محبوب برای پمپ‌های سانتریفیوژ عبارتند از :

• ISC2 Series: یک سری سیل کارتریجی استاندارد با قابلیت تعویض آسان.
• QB Series: برای کاربردهای عمومی و آب.
• BX Series: برای کاربردهای با فشار بالا.
• …(سایر کدها)

3. EagleBurgmann (ایگل بورگمن):

ایگل بورگمن یکی از بزرگترین تولیدکنندگان مکانیکال سیل در جهان و ساخت کشور آلمان است. این شرکت طیف وسیعی از سیل‌های مکانیکی را برای انواع پمپ‌ها، کمپرسورها، میکسرها و سایر تجهیزات دوار تولید می‌کند. سیل های مکانیکی ایگل بورگمن به دلیل کیفیت بالا، نوآوری و ارائه راهکارهای سفارشی برای نیازهای خاص مشتریان شناخته می‌شود.

کدهای محبوب برای پمپ‌های سانتریفیوژ بورگمن عبارتند از:

• :H75 Series: یک سری سیل مکانیکی چندمنظوره برای کاربردهای مختلف.
• HJ977GN: برای پمپ‌های آب و فاضلاب.
• Cartex Series: یک سری سیل کارتریجی با نصب آسان.
• MFL Series: برای سیالات خورنده و دماهای بالا.
• …(سایر کدها)

4. AESSEAL (ای‌اس‌سیل):

 ای‌اس‌سیل انگلستانی  پیشرو در زمینه طراحی و تولید مکانیکال سیل‌های کارتریجی و سیستم‌های پشتیبانی سیل است. این شرکت به دلیل تمرکز بر نوآوری، ارائه محصولات باکیفیت و خدمات مشتری عالی شناخته می‌شود.

کدهای محبوب برای پمپ‌های سانتریفیوژ ای سیل:

• CAPI (Cartridge API): سیل‌های کارتریجی مطابق با استاندارد API 682.
• CDSA (Cartridge Double Seal Arrangement): سیل‌های دوتایی برای کاربردهای حساس.
• CURC (Compact Universal Rotor Cartridge): سیل‌های کارتریجی با قابلیت تعویض سریع.
• …(سایر کدها)

نکته!

این لیست کامل نیست و برندهای خوب دیگری نیز در بازار وجود دارند و انتخاب بهترین برند و مدل به عوامل متعددی بستگی دارد برای خرید مکانیکال سیل مناسب با  مشاوره با متخصصان آبگون سیل مشورت کنید و یا کاتالوگ محصولات هر برند را به دقت بررسی کنید.

برای پمپ سانتریفیوژ پکینگ بهتره یا مکانیکال سیل مخصوص پمپ سانتریفیوژ؟

پاسخ قطعا سیل مکانیکی است! درسه که پکینگ ها قیمت مناسب تری دارند اما هزینه پایین به چه قیمتی؟ آیا ارزش دارد که با نشتی سیستم دچار هزینه های کلان برای تعمیر و تعویض دیگر قطعات شودید؟
استفاده از پکینگ ها به صورت مستقیم و کاملا ملموس رادنمان پمپ و در نتیجه کل سیستم را کاهش می دهد . برای درک بهتر این موضوع در یک جدول تمامی المان های موئثر را با هم مقایسه کردیم تا به وضوح این برتری را به شما نشان دهیم.
