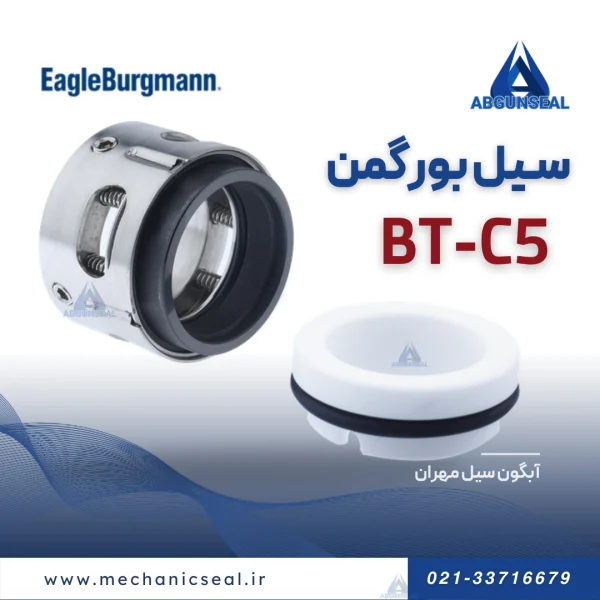

سیل bt-c5 بورگمن

مکانیکال سیل BT-C5 بورگمن: راه‌حل تخصصی آب‌بندی با نصب خارجی

مقدمه: وقتی فضای نصب محدود و سیال چالش‌برانگیز است، چه باید کرد؟

در طراحی و نگهداری سیستم‌های پمپاژ، مهندسان اغلب با دو چالش بزرگ روبرو هستند: فضای نصب بسیار محدود در پمپ‌های کوچک یا خاص، و آب‌بندی سیالات غلیظ، چسبنده یا حاوی ذرات جامد که می‌توانند به راحتی مکانیزم‌های داخلی یک سیل را مسدود کنند. شرکت EagleBurgmann با ارائه مدل مکانیکال سیل BT-C5، یک راه‌حل مهندسی‌شده و هوشمند برای غلبه بر این مشکلات ارائه می‌دهد. این سیل با طراحی منحصر به فرد **نصب از بیرون (External Mounting)**، نه تنها محدودیت‌های فضا را از بین می‌برد، بلکه با دور نگه داشتن قطعات حساس خود از سیال فرآیندی، قابلیت اطمینان و طول عمر بی‌نظیری را در شرایط سخت فراهم می‌کند. این مقاله، مرجع کامل شما برای شناخت، انتخاب و **خرید سیل BT-C5**، این قهرمان آب‌بندی در کاربردهای خاص خواهد بود.

مکانیکال سیل BT-C5 بورگمن چیست؟ (انقلابی در آب‌بندی با نصب خارجی)

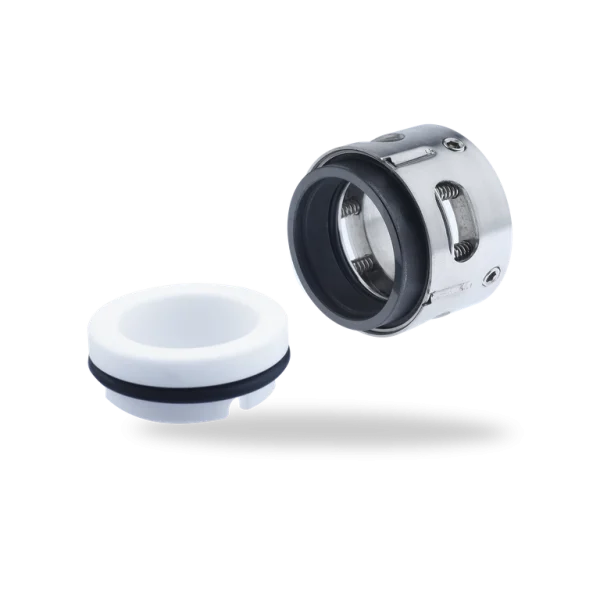

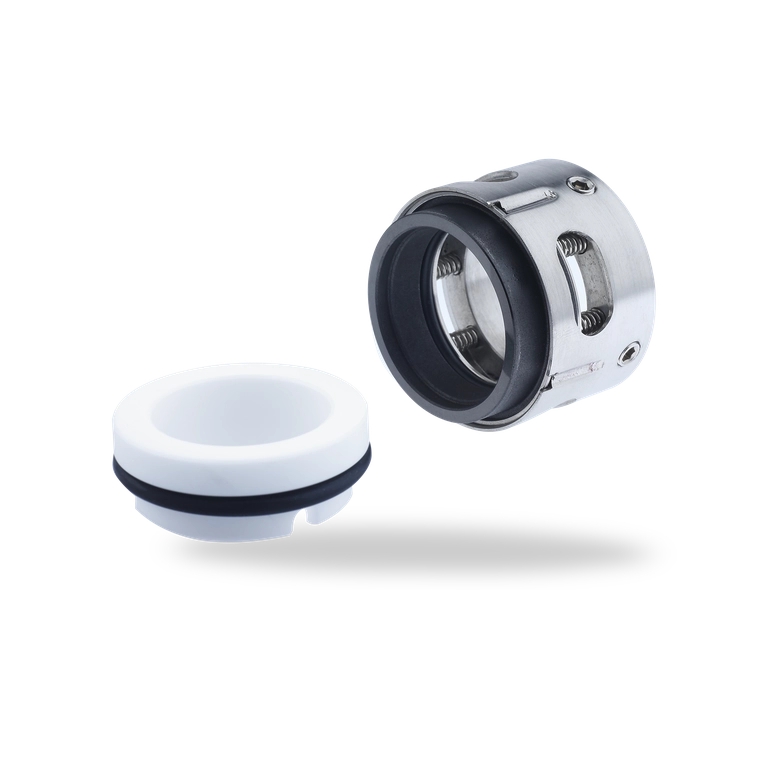

سیل BT-C5 بورگمن یک آب‌بند مکانیکی از نوع سینگل (Single Seal) با مجموعه فنرهای چندگانه (Multiple Springs) است که به صورت دوار عمل می‌کنند. یکی از برجسته‌ترین ویژگی‌های این سیل، **عدم وابستگی به جهت چرخش شفت** (Independent of direction of rotation) است که نصب آن را ساده‌تر کرده و ریسک خطای انسانی را کاهش می‌دهد. اما مشخصه اصلی که **سیل BT-C5** را از بسیاری از سیل‌های دیگر متمایز می‌کند، طراحی آن برای **نصب خارجی** است.

در یک سیل با نصب خارجی، تمامی اجزای اصلی آب‌بند، از جمله فنرها و سطوح آب‌بندی، در خارج از محفظه پمپ (Product Chamber) قرار می‌گیرند. این طراحی ساختارشکن، مزایای عملیاتی فوق‌العاده‌ای را به همراه دارد که در بخش بعدی به تفصیل به آن‌ها خواهیم پرداخت.

ویژگی‌های اصلی در یک نگاه:

• نوع سیل: سینگل، نصب خارجی
• فنرها: چندگانه، دوار
• بالانس: در دو نسخه غیربالانس (Unbalanced) و بالانس (Balanced) موجود است.
• جهت چرخش: مستقل و بدون نیاز به تعیین جهت
• انتقال نیرو: انتقال گشتاور به صورت مثبت بین سطح آب‌بندی و درایو کالر

مزایای کلیدی طراحی با نصب خارجی: چرا BT-C5 یک انتخاب برتر است؟

تصمیم مهندسان بورگمن برای طراحی **آب بند BT-C5** به صورت نصب از بیرون، بر اساس نیازهای واقعی صنعت بوده و مزایای ملموسی را برای کاربر به ارمغان می‌آورد:

• ایده‌آل برای فضای نصب محدود: در پمپ‌های کوچک، پمپ‌های با طراحی خاص یا تجهیزاتی که عمق محفظه آب‌بندی (Stuffing Box) در آن‌ها کم است، نصب یک سیل داخلی غیرممکن یا بسیار دشوار است. BT-C5 این محدودیت را به طور کامل برطرف می‌کند.
• عملکرد عالی در سیالات غلیظ و چسبنده: از آنجایی که قطعات متحرک و فنرهای سیل با سیال فرآیندی در تماس نیستند، مشکل گرفتگی و انسداد ناشی از مواد ویسکوز، چسبنده یا حاوی ذرات جامد کم، از بین می‌رود. این ویژگی، **کاربرد سیل BT-C5** را برای پمپ‌های دنده‌ای و لوپ که سیالات غلیظ پمپاژ می‌کنند، ایده‌آل می‌سازد.
• محافظت از قطعات در برابر خوردگی: با قرار گرفتن فنرها و قطعات فلزی در بیرون از محفظه، این اجزا از تماس با مواد شیمیایی خورنده در امان می‌مانند. این امر اجازه می‌دهد تا از متریال‌های استاندارد برای این قطعات استفاده شود و **قیمت مکانیکال سیل BT-C5** بهینه گردد، در حالی که سطوح آب‌بندی از متریال‌های مقاوم شیمیایی انتخاب می‌شوند.
• سهولت در نصب، تنظیم و بازرسی: نصب و تنظیم یک سیل خارجی به مراتب ساده‌تر از سیل داخلی است. همچنین، به دلیل قابل مشاهده بودن قطعات، بازرسی عملکرد سیل و تشخیص مشکلات احتمالی به سرعت و به راحتی امکان‌پذیر است.

بررسی دقیق مشخصات فنی و محدوده عملکرد (تفاوت نسخه‌های بالانس و غیربالانس)

مکانیکال سیل BT-C5 بورگمن برای پوشش دادن طیف وسیعی از نیازهای صنعتی، در دو نسخه اصلی عرضه می‌شود: یک نسخه غیربالانس برای کاربردهای استاندارد و یک نسخه بالانس برای شرایط کاری با فشار بالاتر. انتخاب صحیح بین این دو نسخه برای عملکرد مطمئن و طول عمر سیل، حیاتی است.

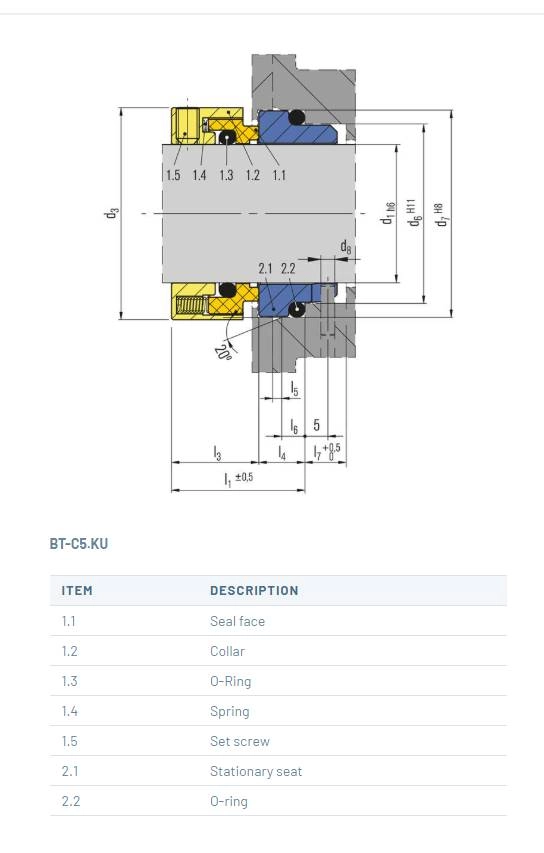

نسخه غیربالانس: BT-C5.KU

این نسخه برای کاربردهای با فشار متوسط طراحی شده و یک راه‌حل اقتصادی و قابل اعتماد است.

• قطر شفت (d1): از 18 تا 100 میلی‌متر (0.71″ … 3.94″)
• فشار (p1): حداکثر 12 بار (174 PSI)، در شرایط خاص تا 16 بار (232 PSI)
• دما (t): از 35- درجه سانتی‌گراد تا 180+ درجه سانتی‌گراد (بسته به متریال)
• سرعت لغزشی (vg): حداکثر 20 متر بر ثانیه

نسخه بالانس: BT-C5.KB

نسخه بالانس با طراحی مهندسی متفاوت، قادر به تحمل فشارهای کاری به مراتب بالاتری است و برای کاربردهای سنگین‌تر ایده‌آل می‌باشد.

• قطر شفت (d1): از 18 تا 100 میلی‌متر (0.71″ … 3.94″)
• فشار (p1): حداکثر 25 بار (360 PSI)، در شرایط خاص تا 40 بار (580 PSI)
• دما (t): از 35- درجه سانتی‌گراد تا 180+ درجه سانتی‌گراد (بسته به متریال)
• سرعت لغزشی (vg): حداکثر 20 متر بر ثانیه

توجه داشته باشید که مقادیر حداکثری دما و فشار به شدت به نوع سیال، سایز سیل و ترکیب متریال‌های انتخابی وابسته است. همیشه برای انتخاب نهایی، به کاتالوگ فنی محصول مراجعه کرده یا با کارشناسان مشورت نمایید.

کاتالوگ سیل_BT-C5_EN
مشاهده اطلاعات این محصول از سایت اصلی

راهنمای انتخاب متریال در سیل BT-C5 (از کربن و سیلیکون تا PTFE برای مواد شیمیایی)

شرکت بورگمن سیل BT-C5 را با گستره وسیعی از متریال‌ها برای سطوح آب‌بندی و اورینگ‌ها ارائه می‌دهد تا بتوان آن را تقریباً برای هر نوع کاربرد صنعتی بهینه کرد. انتخاب ترکیب صحیح متریال، کلید دستیابی به حداکثر کارایی و مقاومت در برابر خوردگی و سایش است.

متریال‌های سطح آب‌بندی (Seal face) و نشیمن (Seat):

• کربن گرافیت آغشته به آنتیموان (کد A) و کربن گرافیت آغشته به رزین (کد B): گزینه‌های استاندارد با خاصیت خود روانکاری عالی برای کاربردهای عمومی.
• سیلیکون کارباید (کد Q1) و تنگستن کارباید (کد U): متریال‌هایی بسیار سخت با مقاومت فوق‌العاده در برابر سایش، ایده‌آل برای سیالات حاوی ذرات جامد.
• آلومینیوم اکساید (سرامیک، کد V): مقاومت خوب در برابر خوردگی برای کاربردهای سبک‌تر.
• PTFE تقویت‌شده (کد Y1): یک گزینه تخصصی با مقاومت شیمیایی بی‌نظیر برای آب‌بندی اسیدها، بازها و حلال‌های بسیار خورنده.

متریال‌های الاستومر (اورینگ‌ها):

• NBR (کد P): مناسب برای آب و روغن‌ها در دماهای استاندارد.
• EPDM (کد E): بهترین انتخاب برای آب داغ و مواد شیمیایی که با NBR و FKM سازگار نیستند.
• FKM یا وایتون (کد V): یک گزینه پرکاربرد با مقاومت حرارتی و شیمیایی بسیار خوب در برابر طیف وسیعی از سیالات.
• FFKM یا کالرز (کد K): بالاترین سطح مقاومت شیمیایی و حرارتی برای سخت‌ترین و خورنده‌ترین محیط‌های صنعتی.

متریال قطعات فلزی:

• فولاد ضد زنگ CrNiMo (کد G): متریال استاندارد برای قطعات فلزی که مقاومت خوبی در برابر خوردگی عمومی دارد.

کاربردهای ایده‌آل: چه زمانی باید از سیل BT-C5 استفاده کرد؟

طراحی منحصر به فرد سیل BT-C5، آن را برای مجموعه‌ای از کاربردهای خاص که سیل‌های معمولی در آن دچار مشکل می‌شوند، به گزینه‌ای ایده‌آل تبدیل کرده است.

• صنایع شیمیایی و فرآیندی: به لطف طراحی نصب خارجی و وجود گزینه‌های متریال مقاوم مانند PTFE، برای آب‌بندی مواد شیمیایی خورنده بسیار مناسب است.
• صنایع غذایی و آشامیدنی: با انتخاب متریال‌های دارای تاییدیه FDA, WRAS و…، می‌توان از این سیل در فرآیندهای بهداشتی استفاده کرد.
• صنعت آب و فاضلاب: مقاومت در برابر گرفتگی، آن را برای سیالات با درصد پایین ذرات جامد مناسب می‌سازد.
• پمپ‌های با کاربری خاص: این سیل یکی از بهترین گزینه‌ها برای پمپ‌های جابجایی مثبت مانند پمپ‌های دنده‌ای (Gear Pumps) و پمپ‌های لوب (Lobe Pumps) است که اغلب برای انتقال سیالات با ویسکوزیته بالا به کار می‌روند. همچنین در پمپ‌های سانتریفیوژ استاندارد نیز کاربرد دارد.

نتیجه‌گیری: BT-C5، فراتر از یک آب‌بند استاندارد

در این بخش از راهنما، به عمق مشخصات فنی و گزینه‌های سفارشی‌سازی مکانیکال سیل BT-C5 بورگمن پرداختیم. اکنون مشخص است که این محصول، یک آب‌بند ساده نیست، بلکه یک جعبه ابزار مهندسی برای حل مشکلات پیچیده آب‌بندی است. وجود دو نسخه بالانس و غیربالانس، گستره وسیعی از فشارها را پوشش می‌دهد و تنوع بی‌نظیر در متریال‌ها، امکان بهینه‌سازی آن را برای هر نوع سیال، از آب تمیز تا اسیدهای خورنده، فراهم می‌کند. کاربرد تخصصی آن در پمپ‌های دنده‌ای و لوپ، و همچنین صنایع حساس مانند مواد غذایی و شیمیایی، نشان از قابلیت اطمینان و تطبیق‌پذیری بالای آن دارد. درک صحیح از این گزینه‌ها، اولین گام برای یک خرید هوشمندانه و بهره‌برداری بلندمدت از این قطعه صنعتی پیشرفته است.

نکات کلیدی نصب و راه‌اندازی برای سیل‌های با نصب خارجی

نصب صحیح مکانیکال سیل BT-C5 به دلیل طراحی خارجی آن، تفاوت‌های جزئی اما مهمی با سیل‌های داخلی دارد. رعایت این نکات، عملکرد بدون نقص و طولانی‌مدت آب‌بند شما را تضمین می‌کند.

1. آماده‌سازی دقیق: سطح خارجی شفت و همچنین سطح پیشانی محفظه آب‌بندی که نشیمن (Seat) بر روی آن قرار می‌گیرد، باید کاملاً تمیز، صاف و بدون هرگونه خراش یا آسیب باشد.
2. نصب نشیمن (Seat): نشیمن را به دقت در جای خود بر روی پیشانی محفظه قرار دهید. از روانکارهای سازگار برای اورینگ آن استفاده کنید و از اعمال فشار نامتوازن خودداری نمایید.
3. نصب بخش دوار: مجموعه دوار سیل را که شامل فنرها و سطح آب‌بندی متحرک است، به آرامی بر روی شفت به جلو ببرید تا به طول کاری مناسب خود برسد. کاتالوگ محصول، طول نصب صحیح را مشخص کرده است.
4. محکم کردن پیچ‌های درایو کالر: پیچ‌های کالر (Collar) را که مجموعه را به شفت متصل می‌کند، به صورت یکنواخت و با گشتاور مناسب سفت کنید تا از لغزش آن جلوگیری شود.
5. بررسی نهایی: پس از نصب، از آزاد بودن حرکت نسبی بین دو سطح آب‌بندی اطمینان حاصل کنید و قبل از راه‌اندازی، سیستم را هواگیری نمایید.

استانداردها و تاییدیه‌ها (FDA, WRAS): تضمین کیفیت برای صنایع حساس

یکی از مزایای مهم مکانیکال سیل BT-C5 بورگمن، قابلیت ارائه آن با متریال‌هایی است که دارای تاییدیه‌های معتبر بین‌المللی هستند. این ویژگی، آن را به گزینه‌ای ایده‌آل برای صنایع با الزامات بهداشتی و کیفی سختگیرانه تبدیل می‌کند.

• تاییدیه FDA: برای کاربرد در صنایع غذایی و دارویی.
• تاییدیه WRAS: برای استفاده در سیستم‌های آب آشامیدنی.
• تاییدیه‌های UBA و ACS: استانداردهای معتبر دیگر برای کاربردهای بهداشتی و آب.
• تاییدیه NSF: استاندارد بین‌المللی سلامت و ایمنی عمومی.

لازم به ذکر است که در دسترس بودن این تاییدیه‌ها به ترکیب نوع و متریال انتخابی شما بستگی دارد. بنابراین، هنگام سفارش برای کاربردهای حساس، حتما این نیاز خود را به کارشناس فروش اعلام کرده و استعلام نمایید.

عوامل موثر بر قیمت و نحوه خرید هوشمندانه سیل BT-C5 بورگمن

قیمت سیل BT-C5 بورگمن، مانند سایر محصولات مهندسی دقیق، به عوامل متعددی بستگی دارد. شناخت این عوامل به شما در انتخاب بهینه و مدیریت هزینه‌ها کمک می‌کند.

• نسخه بالانس یا غیربالانس: نسخه بالانس (BT-C5.KB) به دلیل طراحی پیچیده‌تر برای تحمل فشارهای بالاتر، قیمت بیشتری نسبت به نسخه غیربالانس (BT-C5.KU) دارد.
• ترکیب متریال: این عامل بیشترین تاثیر را بر قیمت دارد. برای مثال، یک سیل با اورینگ FFKM (کالرز) و سطوح تنگستن کارباید، چندین برابر گران‌تر از یک سیل با اورینگ NBR و سطوح کربنی است.
• سایز سیل: با افزایش قطر شفت و ابعاد کلی سیل، قیمت آن نیز به دلیل مصرف بیشتر مواد اولیه افزایش می‌یابد.
• اصالت کالا: خرید سیل اصل بورگمن، اگرچه هزینه اولیه بیشتری نسبت به نمونه‌های کپی دارد، اما در درازمدت با طول عمر بالاتر و جلوگیری از هزینه‌های توقف تولید، یک سرمایه‌گذاری اقتصادی محسوب می‌شود.

فراخوان به اقدام (Call to Action): مشاوره تخصصی برای یک انتخاب دقیق

انتخاب نسخه، سایز و کد متریال صحیح برای مکانیکال سیل BT-C5 نیازمند درک دقیق از شرایط فرآیندی شماست. تیم فنی ما آماده است تا با بررسی کامل نیازهای شما، از جمله نوع سیال، دما، فشار و فضای نصب، بهترین و مقرون‌به‌صرفه‌ترین راه‌حل را به شما پیشنهاد دهد.

برای دریافت مشاوره تخصصی رایگان، کاتالوگ فنی یا استعلام قیمت دقیق سیل BT-C5 بورگمن، همین امروز با ما تماس بگیرید.

درخواست مشاوره و اطلاعات فنی

سوالات متداول (FAQ) در مورد سیل BT-C5

1. مزیت اصلی طراحی چند فنره (Multiple Springs) در این سیل چیست؟

طراحی چند فنره باعث توزیع یکنواخت و متوازن نیرو بر روی سطح آب‌بندی می‌شود. این ویژگی به خصوص در سایزهای بزرگتر، از انحراف و کج شدن سطح جلوگیری کرده و آب‌بندی پایدارتری را فراهم می‌کند.

2. آیا سیل BT-C5 برای سیالات حاوی ذرات جامد مناسب است؟

طبق دیتاشیت، این سیل برای سیالات با “محتوای جامد کم” (low solid content) حساس نیست. طراحی نصب خارجی نیز به این موضوع کمک می‌کند. با این حال، برای سیالات بسیار ساینده، بهتر است از ترکیب متریال‌های سخت مانند سیلیکون کارباید یا تنگستن کارباید استفاده شود و در صورت لزوم با متخصص مشورت گردد.

3. چگونه بین نسخه بالانس (KB) و غیربالانس (KU) انتخاب کنم؟

یک قانون کلی این است که برای فشارهای کاری زیر 10-12 بار، نسخه غیربالانس (KU) کافی و اقتصادی‌تر است. برای فشارهای بالاتر از این محدوده، برای عملکرد مطمئن و جلوگیری از باز شدن سطوح آب‌بندی، حتما باید از نسخه بالانس (KB) استفاده کنید.

4. آیا طراحی نصب خارجی این سیل را در برابر ضربه آسیب‌پذیرتر نمی‌کند؟

در محیط‌های صنعتی باید همواره از تجهیزات دوار محافظت شود. با این حال، سیل‌های بورگمن با طراحی مستحکم ساخته می‌شوند. در محیط‌هایی که ریسک ضربه فیزیکی خارجی بالاست، استفاده از یک پوشش محافظ (Guard) برای پمپ و سیل توصیه می‌شود.

5. برای نصب این سیل به ابزار خاصی نیاز است؟

نصب این سیل نیاز به ابزار بسیار خاصی ندارد، اما دقت بالایی می‌طلبد. همانطور که اشاره شد، بورگمن ابزارهای کمکی مانند صفحه نشیمن و پیچ‌های تنظیم را ارائه می‌دهد که فرآیند نصب را دقیق‌تر و آسان‌تر می‌کنند و قابل سفارش هستند.
