سیل ED560 بورگمن: راهنمای جامع مشخصات فنی، انتخاب متریال و خرید

مقدمه: چرا انتخاب یک آب‌بند استاندارد مانند ED560 بورگمن، یک تصمیم استراتژیک است؟

در دنیای صنعت، هر دقیقه توقف خط تولید به دلیل خرابی تجهیزات، معادل ضررهای مالی هنگفت است. یکی از دلایل اصلی و پنهان این توقف‌ها، نشتی و خرابی پمپ‌هاست که ریشه در انتخاب نادرست یا کیفیت پایین آب‌بندهای مکانیکی دارد. در این میان، نام “بورگمن” (Burgmann)، مترادف با مهندسی دقیق و کیفیت آلمانی، همواره به عنوان یک معیار طلایی در صنعت آب‌بندی شناخته می‌شود. مدل **سیل ED560 بورگمن**، به عنوان یکی از پرکاربردترین و قابل اعتمادترین سیل‌های این برند، نقشی حیاتی در تضمین عملکرد پایدار و بدون نشتی هزاران پمپ در سراسر جهان ایفا می‌کند. این مقاله، مرجع تخصصی شما برای شناخت عمیق، انتخاب هوشمندانه متریال و خرید آگاهانه **مکانیکال سیل ED560** خواهد بود. با ما همراه شوید تا کشف کنید چگونه این قطعه استاندارد، می‌تواند به ستون فقرات قابلیت اطمینان در تجهیزات دوار شما تبدیل شود.

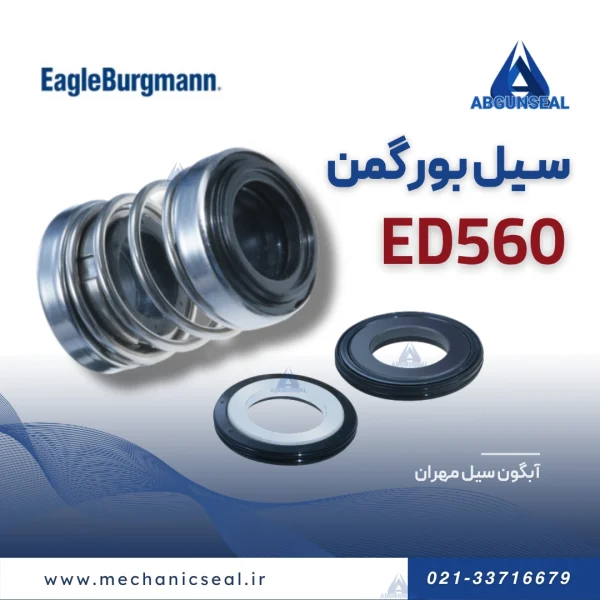

سیل ED560 بورگمن چیست؟ (معرفی یک استاندارد صنعتی قابل اعتماد)

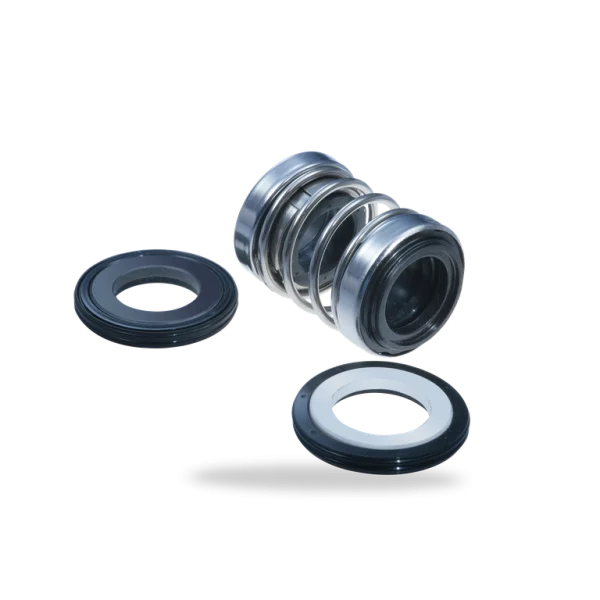

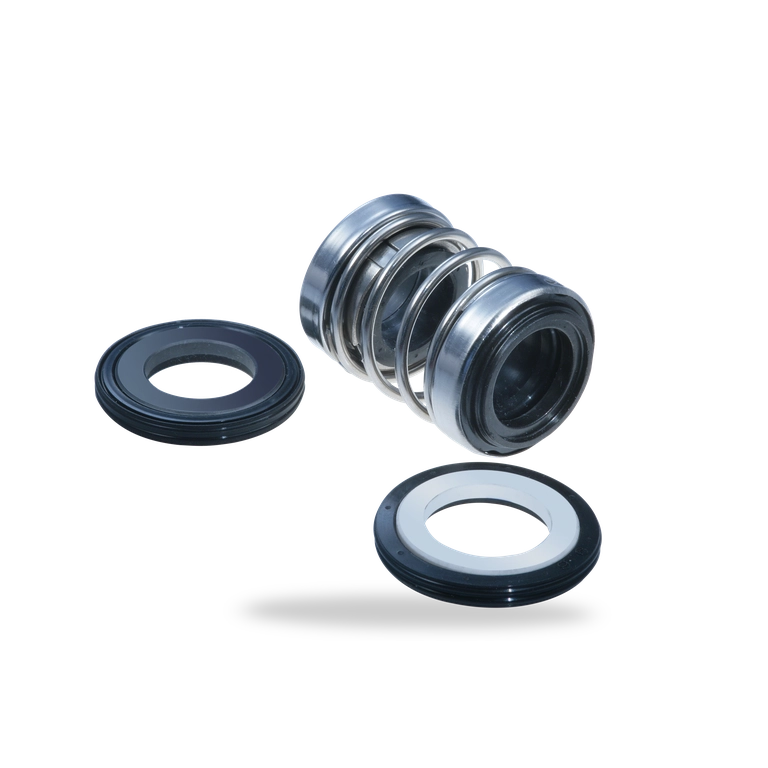

مکانیکال سیل مدل ED560، محصولی از شرکت معتبر EagleBurgmann (که اغلب با نام بورگمن شناخته می‌شود)، یک آب‌بند مکانیکی از نوع سینگل (Single Seal)، دارای فنر مخروطی (Conical Spring) و از نظر بالانس هیدرولیکی، نامتعادل (Unbalanced) است. این سیل به گونه‌ای طراحی شده که جهت چرخش شفت بر عملکرد آن وابسته است (Direction of Rotation Dependent) و برای طیف بسیار گسترده‌ای از کاربردهای عمومی و استاندارد صنعتی، یک راه‌حل اقتصادی و در عین حال بسیار قابل اعتماد محسوب می‌شود.

سادگی در طراحی، استحکام و تطبیق‌پذیری بالا، **آب بند ED560 بورگمن** را به یکی از محبوب‌ترین گزینه‌ها در پمپ‌های آب، پمپ‌های فاضلاب، پمپ‌های شناور و سایر پمپ‌های سانتریفیوژ در صنایع مختلف تبدیل کرده است. این سیل به طور مستقیم با استاندارد اروپایی **EN 12756** طراحی و تولید می‌شود که خود تضمینی بر ابعاد استاندارد و کیفیت عملکرد آن است.

ویژگی‌های طراحی برجسته سیل بورگمن ED560:

• تک فنره (Single Spring): طراحی با یک فنر مخروطی بزرگ، این سیل را در برابر گرفتگی ناشی از سیالات حاوی ذرات جامد یا الیاف، مقاوم‌تر می‌سازد.
• انتقال نیرو از طریق فنر: نیروی گشتاور از شفت به وسیله فنر به سطح دوار سیل منتقل می‌شود که یک طراحی کلاسیک و اثبات‌شده است.
• ابعاد نصب استاندارد: انطباق کامل با استاندارد EN 12756، فرآیند جایگزینی و نصب این سیل را در پمپ‌های مختلف بسیار آسان می‌کند.
• تنوع گسترده در متریال: **سیل بورگمن ED560** با ترکیبات بسیار متنوعی از متریال‌ها برای سطوح آب‌بندی و اورینگ‌ها عرضه می‌شود که امکان استفاده از آن را برای سیالات گوناگون فراهم می‌آورد. (در بخش‌های بعدی به تفصیل به این موضوع می‌پردازیم).

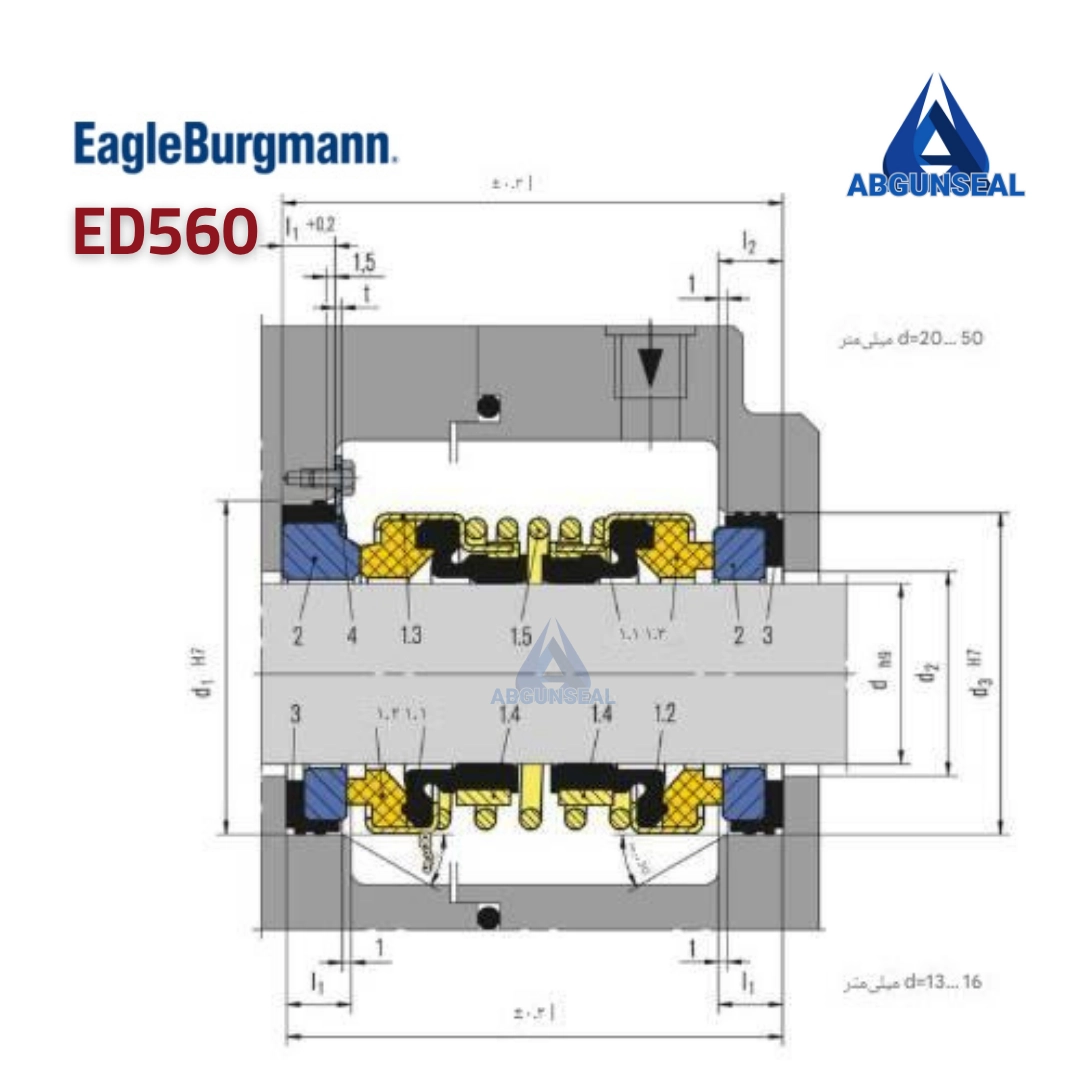

مشخصات فنی کلیدی آب بند ED560 (منطبق با استاندارد EN 12756)

برای **خرید سیل ED560** و اطمینان از عملکرد صحیح آن، آشنایی با محدوده کاری و مشخصات فنی آن ضروری است. این مشخصات نشان می‌دهند که سیل در چه شرایطی از نظر فشار، دما و سرعت می‌تواند بهترین عملکرد را داشته باشد. در ادامه، مشخصات فنی استاندارد این مدل آورده شده است. لازم به ذکر است که این مقادیر می‌توانند بسته به ترکیب متریال انتخابی، اندکی متغیر باشند.

محدوده عملیاتی (Operating Limits):

• قطر شفت (Shaft diameter) – d1: از 10 تا 100 میلی‌متر (0.39″ … 3.94″)
• فشار (Pressure) – p1: حداکثر 10 بار (145 PSI)
• دما (Temperature) – t: از 20- درجه سانتی‌گراد تا 140+ درجه سانتی‌گراد (4-°F … +284°F)
• سرعت لغزشی (Sliding velocity) – vg: حداکثر 10 متر بر ثانیه (33 ft/s)
• حرکت محوری مجاز (Axial movement): ±1.0 میلی‌متر

این مشخصات نشان‌دهنده قابلیت‌های **مکانیکال سیل ED560** برای پوشش دادن بخش وسیعی از نیازهای صنعتی عمومی است. برای دریافت اطلاعات دقیق‌تر و بررسی انطباق کامل با شرایط فرآیندی خود، مراجعه به **کاتالوگ سیل ED560** یا مشاوره با کارشناسان فنی توصیه می‌شود.

رمزگشایی کدهای متریال در سیل بورگمن ED560 (چگونه بهترین ترکیب را انتخاب کنیم؟)

یکی از بزرگترین نقاط قوت و در عین حال پیچیده‌ترین جنبه‌های **خرید سیل ED560 بورگمن**، تنوع بسیار بالای آن در ترکیب متریال‌هاست. شرکت بورگمن از یک سیستم کدگذاری دقیق برای مشخص کردن مواد به کار رفته در هر سیل استفاده می‌کند. درک این کدها کلید انتخاب صحیح آب‌بند برای سیال، دما و شرایط کاری شما و همچنین دریافت **قیمت** دقیق است.

یک کد متریال معمولی برای **سیل بورگمن ED560** ممکن است شبیه به BQ1VGG باشد. بیایید این کد را رمزگشایی کنیم:

• حرف اول (B): نشان‌دهنده متریال سطح آب‌بندی ثابت (Stationary Seat) است. در این مثال، B به معنای “کربن گرافیت آغشته به آنتیموان” (Carbon graphite antimony impregnated) است که برای کاربردهای عمومی و آب مناسب است.
• حرف دوم و سوم (Q1): نشان‌دهنده متریال سطح آب‌بندی دوار (Rotating Face) است. در این مثال، Q1 به معنای “سیلیکون کارباید” (Silicon carbide) است که مقاومت بسیار بالایی در برابر سایش دارد.
• حرف چهارم (V): نشان‌دهنده متریال اورینگ‌ها و قطعات الاستومری ثانویه است. در این مثال، V به معنای “FKM” یا “وایتون” (Viton) است که مقاومت شیمیایی و حرارتی خوبی دارد.
• حرف پنجم و ششم (GG): نشان‌دهنده متریال فنر و سایر قطعات فلزی است. در این مثال، GG به معنای “فولاد ضد زنگ CrNiMo” (معادل استیل 316) است.

رایج‌ترین کدهای متریال سیل ED560 و کاربرد آنها:

در ادامه، چند ترکیب متریال پرکاربرد که در **کاتالوگ سیل ED560** یافت می‌شوند، آورده شده است:

1. کد متریال: BQ1VGG

• ترکیب: کربن/سیلیکون کارباید/وایتون/استیل 316
• کاربرد: یکی از پرکاربردترین ترکیبات برای مصارف عمومی. ایده‌آل برای آب تمیز، آب گرم، فاضلاب با ذرات ساینده کم و طیف وسیعی از مواد شیمیایی ملایم. مقاومت سایشی خوب به دلیل وجود سیلیکون کارباید.

2. کد متریال: AQ1VGG

• ترکیب: کربن رزین/سیلیکون کارباید/وایتون/استیل 316
• کاربرد: مشابه ترکیب قبلی اما با کربن آغشته به رزین که آن را برای آب آشامیدنی و کاربردهای بهداشتی‌تر مناسب می‌سازد.

3. کد متریال: U1Q1VGG

• ترکیب: تنگستن کارباید/سیلیکون کارباید/وایتون/استیل 316
• کاربرد: ترکیبی بسیار مقاوم برای سیالات حاوی ذرات ساینده بالا، دوغاب‌ها و فاضلاب‌های صنعتی. سختی بالای تنگستن کارباید طول عمر سیل را در این شرایط سخت افزایش می‌دهد.

4. کد متریال: BQ1EGG

• ترکیب: کربن/سیلیکون کارباید/EPDM/استیل 316
• کاربرد: این ترکیب به دلیل استفاده از اورینگ EPDM، برای آب داغ، بخار با فشار پایین و سیالاتی که با وایتون سازگار نیستند (مانند برخی اسیدها و بازها) بسیار مناسب است. برای روغن‌ها و هیدروکربن‌ها توصیه نمی‌شود.

مزایای برجسته استفاده از مکانیکال سیل ED560 بورگمن در صنعت

محبوبیت گسترده **مکانیکال سیل ED560** بی‌دلیل نیست. این سیل ترکیبی از ویژگی‌های مهندسی هوشمندانه را ارائه می‌دهد که مزایای ملموسی برای کاربران صنعتی به همراه دارد:

• طراحی اثبات‌شده و قابلیت اطمینان بالا: طراحی ساده و مستحکم با فنر مخروطی، سال‌هاست که در میلیون‌ها کاربرد صنعتی امتحان خود را پس داده و عملکردی قابل اعتماد و پایدار ارائه می‌دهد.
• مقرون‌به‌صرفه بودن: **سیل ED560** در مقایسه با سیل‌های کارتریجی یا مدل‌های پیشرفته‌تر، یک راه‌حل بسیار اقتصادی برای کاربردهای استاندارد است و توازن عالی بین **قیمت** و کیفیت ارائه می‌دهد.
• تطبیق‌پذیری فوق‌العاده: همانطور که در بخش قبل دیدیم، تنوع گسترده در ترکیب متریال‌ها این امکان را فراهم می‌کند که یک طراحی پایه را برای طیف وسیعی از سیالات و شرایط دمایی مختلف بهینه کرد.
• نصب و جایگزینی آسان: به دلیل پیروی از استاندارد EN 12756، ابعاد نصب این سیل کاملاً مشخص است و می‌تواند به راحتی جایگزین سیل‌های فرسوده (چه از همین مدل و چه از برندهای دیگر با استاندارد مشابه) شود.
• مقاومت در برابر گرفتگی: طراحی تک فنره و باز آن، احتمال گرفتگی فنر توسط ذرات جامد و الیاف موجود در سیال را کاهش می‌دهد که این ویژگی آن را برای کاربردهایی مانند فاضلاب مناسب می‌سازد.

کاربردهای رایج سیل ED560 در صنایع مختلف (از آب و فاضلاب تا صنایع فرآیندی)

به لطف تطبیق‌پذیری و قابلیت اطمینان بالا، **آب بند ED560 بورگمن** در بخش‌های مختلفی از صنعت به کار گرفته می‌شود. برخی از اصلی‌ترین کاربردهای آن عبارتند از:

• صنعت آب و فاضلاب: در انواع پمپ‌های آب تمیز، بوستر پمپ‌ها، پمپ‌های شناور و پمپ‌های انتقال فاضلاب.
• تاسیسات ساختمانی (HVAC): در پمپ‌های سیرکولاتور سیستم‌های گرمایشی و سرمایشی.
• صنایع شیمیایی: برای پمپ کردن مواد شیمیایی استاندارد و غیرخورنده یا با خورندگی ملایم.
• صنایع غذایی و نوشیدنی: در کاربردهایی که نیاز به آب‌بندی بهداشتی دارند (با انتخاب متریال‌های مورد تایید FDA مانند کربن رزین و EPDM).
• صنعت کاغذ و خمیر کاغذ: برای پمپ‌های انتقال آب و سیالات با درصد پایین الیاف.
• مهندسی نیروگاه و صنایع فرآیندی عمومی: تقریباً در هر جایی که نیاز به یک آب‌بند مکانیکی استاندارد و قابل اعتماد برای پمپ‌های سانتریفیوژ وجود داشته باشد.

نتیجه‌گیری: چرا ED560 بورگمن انتخابی هوشمندانه و پایدار است؟

در بخش‌های میانی این راهنمای جامع، به قلب فنی **مکانیکال سیل ED560 بورگمن** نفوذ کردیم. از رمزگشایی کدهای متریال که کلید انتخاب صحیح است، تا بررسی مزایای انکارناپذیر و کاربردهای گسترده آن در صنعت، همه چیز نشان از یک محصول مهندسی‌شده و قابل اعتماد دارد. **مکانیکال سیل ED560** تنها یک قطعه یدکی نیست؛ بلکه یک راه‌حل استاندارد، اقتصادی و اثبات‌شده برای چالش آب‌بندی در طیف وسیعی از کاربردهای صنعتی است. توانایی سفارشی‌سازی آن از طریق انتخاب هوشمندانه متریال، به شما این قدرت را می‌دهد که با یک طراحی پایه، نیازهای متنوعی را پوشش دهید.

درک صحیح از **مشخصات فنی** و گزینه‌های متریال، به شما کمک می‌کند تا از حداکثر پتانسیل این **آب بند بورگمن** بهره‌مند شوید و با یک **خرید** آگاهانه، قابلیت اطمینان و بهره‌وری سیستم‌های خود را برای سال‌های متمادی تضمین کنید. این آب‌بند، نمونه‌ای برجسته از توازن میان مهندسی پیشرفته، سادگی عملکرد و صرفه اقتصادی است.

راهنمای گام به گام نصب و نگهداری سیل ED560 برای حداکثر طول عمر

حتی بهترین و باکیفیت‌ترین **سیل بورگمن ED560** نیز در صورت **نصب** نادرست، عملکرد مطلوبی نخواهد داشت و به سرعت فرسوده می‌شود. رعایت دقیق مراحل نصب و نکات نگهداری، تضمین‌کننده دستیابی به حداکثر طول عمر و کارایی آب‌بند شماست. ( مشاهده و خرید مکانیکال سیل بورگمن )

مراحل کلیدی در نصب سیل بورگمن ED560:

1. آماده‌سازی و تمیزکاری: قبل از هر کاری، شفت و محفظه آب‌بندی پمپ را به طور کامل تمیز کنید. هرگونه آلودگی، زنگ‌زدگی یا پلیسه می‌تواند به اورینگ‌ها یا سطوح حساس آب‌بندی آسیب بزند.
2. بازرسی دقیق شفت: سطح شفت در محل قرارگیری سیل باید کاملاً صاف، بدون خراش و پریدگی باشد. هرگونه ایراد در سطح شفت می‌تواند باعث پارگی اورینگ و بروز نشتی شود.
3. روانکاری صحیح: اورینگ‌ها و شفت را با یک روانکار تمیز و سازگار (مانند آب و صابون یا روانکارهای سیلیکونی) آغشته کنید. هرگز از گریس یا روغن‌های صنعتی معمولی استفاده نکنید، زیرا می‌توانند باعث تورم یا تخریب اورینگ‌ها شوند.
4. نصب قطعات با دقت: ابتدا سطح ثابت (Stationary Seat) را با فشار یکنواخت و به صورت عمود در جای خود در محفظه پمپ قرار دهید. سپس بخش دوار را به آرامی و با کمی چرخش بر روی شفت به جلو ببرید تا در جای مناسب خود قرار گیرد.
5. اجتناب از اعمال نیروی بیش از حد: از وارد کردن ضربه با چکش یا هر ابزار دیگری به قطعات سیل، به ویژه سطوح سرامیکی یا کربنی، جداً خودداری کنید. این سطوح بسیار شکننده هستند.
6. راه‌اندازی اولیه: قبل از روشن کردن پمپ، از وجود سیال در محفظه اطمینان حاصل کنید تا سیل به صورت خشک کار نکند (Dry Running). کار کردن خشک حتی برای چند ثانیه می‌تواند دمای سطوح را به شدت بالا برده و باعث تخریب آن‌ها شود.

نکات مهم برای نگهداری:

• جلوگیری از کارکرد خشک: همواره اطمینان حاصل کنید که پمپ دارای سیال است و خط مکش مسدود نیست.
• پایش نشتی: نشتی جزئی و اولیه در چند دقیقه اول کارکرد طبیعی است، اما اگر نشتی ادامه یافت یا شدید بود، پمپ را متوقف کرده و وضعیت نصب را بررسی کنید.
• کنترل ارتعاشات: ارتعاشات بیش از حد پمپ (ناشی از عدم بالانس، مشکلات بیرینگ یا کاویتاسیون) می‌تواند عمر سیل را به شدت کاهش دهد.

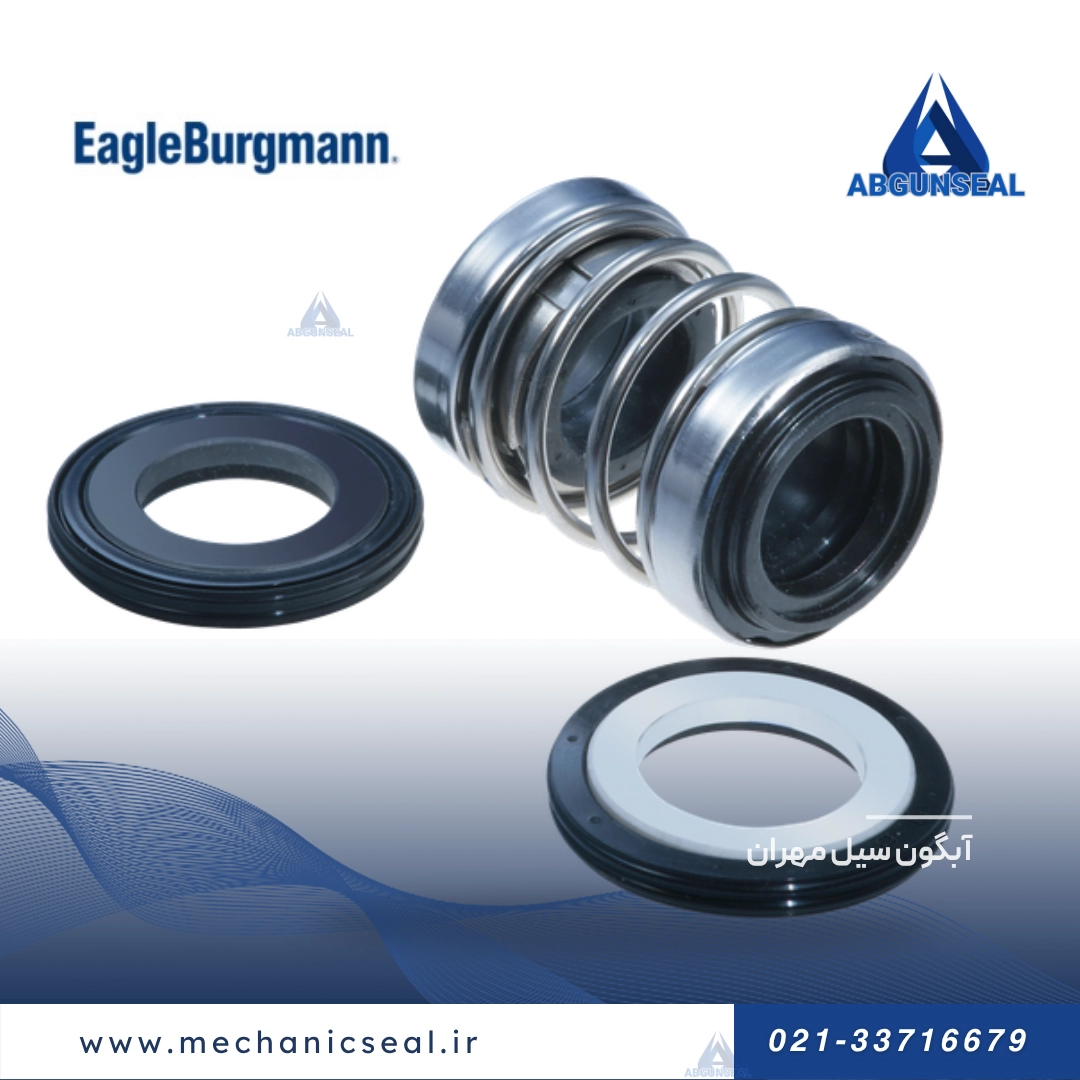

عوامل موثر بر قیمت سیل ED560 بورگمن و نحوه استعلام دقیق

یکی از پرتکرارترین سوالات، در مورد **قیمت مکانیکال سیل ED560 بورگمن** است. قیمت این محصول یک عدد ثابت نیست و به شدت تحت تاثیر عواملی است که مستقیماً با مشخصات فنی آن در ارتباط هستند. درک این عوامل به شما در مدیریت بودجه و دریافت پیش‌فاکتور دقیق کمک می‌کند.

• ترکیب متریال (مهم‌ترین عامل): همانطور که در بخش رمزگشایی کدها توضیح داده شد، نوع متریال سطوح آب‌بندی و اورینگ‌ها بیشترین تاثیر را بر قیمت دارد. برای مثال، یک سیل با ترکیب تنگستن کارباید/سیلیکون کارباید (کد U1Q1) به مراتب گران‌تر از یک سیل با ترکیب کربن/سرامیک خواهد بود.
• سایز و قطر شفت: به طور طبیعی، هرچه قطر شفت بزرگتر باشد، ابعاد سیل نیز بزرگتر شده و مواد اولیه بیشتری برای ساخت آن مصرف می‌شود که منجر به افزایش قیمت می‌گردد.
• اصالت کالا (برند): **خرید سیل ED560** و در کل خرید انواع سیل  اصل بورگمن (EagleBurgmann) به دلیل کیفیت ساخت، دقت ابعادی و استفاده از مواد اولیه مرغوب، هزینه بیشتری نسبت به نمونه‌های مشابه ساخت چین یا سایر کشورها دارد. این تفاوت قیمت، با طول عمر بالاتر و قابلیت اطمینان بیشتر جبران می‌شود.
• تامین‌کننده و حجم خرید: قیمت‌گذاری توسط تامین‌کنندگان مختلف و همچنین تخفیف‌های مربوط به حجم خرید نیز می‌تواند در قیمت نهایی موثر باشد.

برای دریافت دقیق‌ترین قیمت، هنگام استعلام حتماً **کد کامل متریال** (مانند BQ1VGG) و **سایز دقیق قطر شفت** را به کارشناس فروش اعلام نمایید.

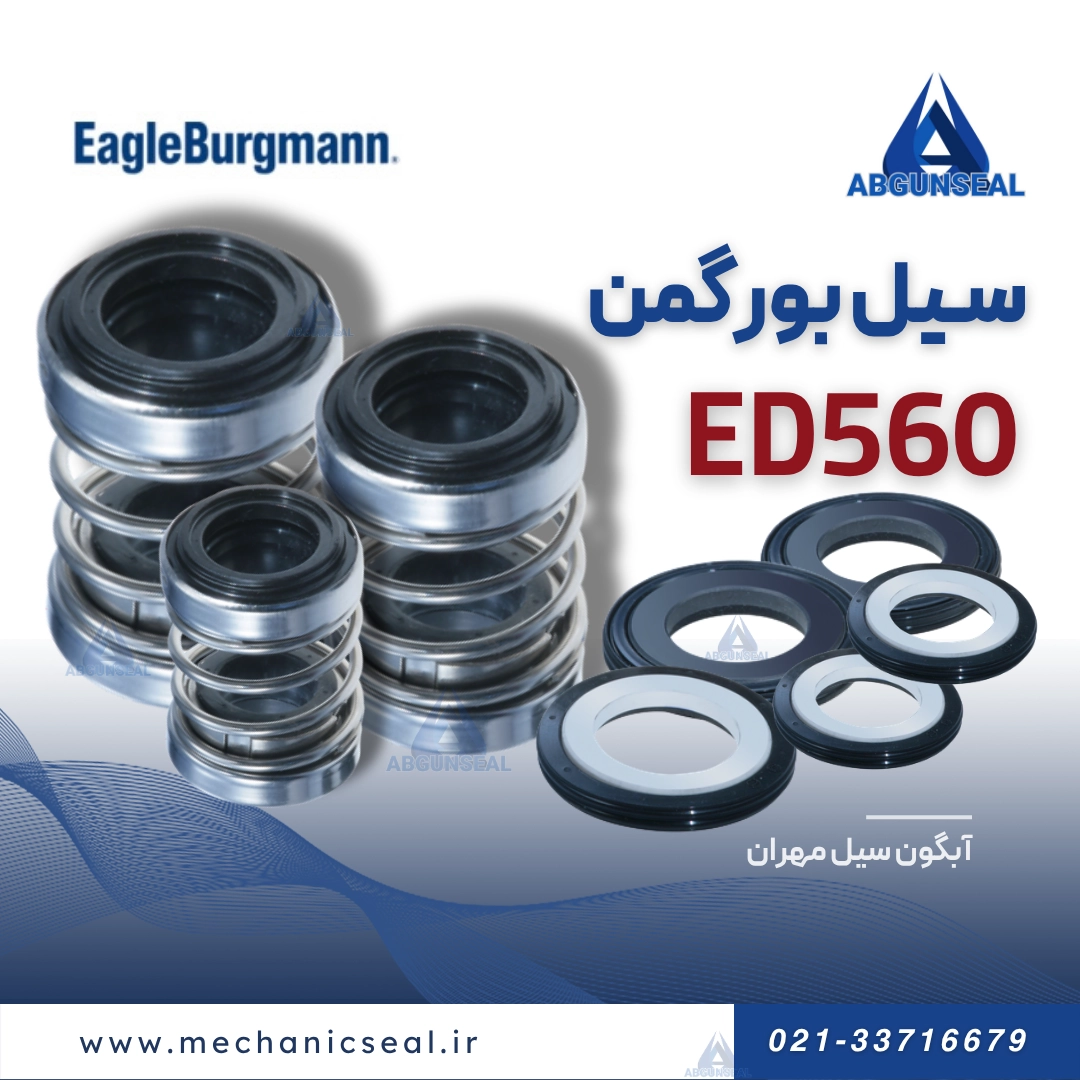

چرا خرید سیل ED560 اصل بورگمن یک سرمایه‌گذاری است؟ (تفاوت با نمونه‌های مشابه)

در بازار ممکن است با سیل‌هایی مواجه شوید که از نظر ظاهری شباهت زیادی به **آب بند ED560 بورگمن** دارند اما با قیمت پایین‌تری عرضه می‌شوند. اگرچه این پیشنهاد در نگاه اول وسوسه‌انگیز است، اما انتخاب نمونه‌های غیراصل می‌تواند در درازمدت هزینه‌های بسیار بیشتری را به شما تحمیل کند.

• کیفیت مواد اولیه: خلوص و گرید متریال‌های به کار رفته در سیل‌های اصل بورگمن (مانند کربن، سیلیکون کارباید و الاستومرها) به شدت کنترل می‌شود. در نمونه‌های کپی، اغلب از مواد با کیفیت پایین‌تر استفاده می‌شود که مقاومت کمتری در برابر سایش، حرارت و خوردگی شیمیایی دارند.
• دقت در تولید و تلرانس‌ها: صافی سطح (Lapping) و دقت ابعادی در سیل‌های اصل در حد میکرون است. این دقت بالا، آب‌بندی کامل و پایدار را تضمین می‌کند. در نمونه‌های ارزان‌قیمت، این سطح از دقت وجود ندارد که منجر به نشتی زودرس می‌شود.
• هزینه پنهان خرابی: هزینه واقعی یک سیل بی‌کیفیت، تنها قیمت خرید آن نیست. هزینه‌های ناشی از توقف تولید، نیروی انسانی برای تعویض مجدد، آسیب احتمالی به سایر قطعات پمپ (مانند بیرینگ‌ها و الکتروموتور) و هدررفت محصول، ده‌ها برابر بیشتر از مابه‌التفاوت قیمت یک سیل اصل و یک کپی است.

بنابراین، **خرید سیل ED560 بورگمن** اصل، نه یک هزینه، بلکه یک سرمایه‌گذاری هوشمندانه در قابلیت اطمینان، ایمنی و پایداری فرآیندهای صنعتی شماست.

فراخوان به اقدام (Call to Action): دریافت مشاوره تخصصی و کاتالوگ سیل ED560

انتخاب صحیح مکانیکال سیل، یک تصمیم فنی و تخصصی است. تیم کارشناسان ما با تسلط کامل بر انواع **مکانیکال سیل ED560** و درک عمیق از کدهای متریال، آماده است تا شما را در انتخاب بهترین و مقرون‌به‌صرفه‌ترین گزینه برای کاربرد خاصتان یاری کند.

برای دریافت مشاوره تخصصی رایگان، استعلام قیمت دقیق یا دانلود کاتالوگ کامل سیل ED560 بورگمن، همین امروز با ما تماس بگیرید!

دریافت مشاوره و استعلام قیمت

سوالات متداول (FAQ) در مورد سیل بورگمن ED560

1. تفاوت اصلی سیل ED560 با مدل‌های مشابه مانند EA560 چیست؟

مدل EA560 نیز یک سیل استاندارد با فنر مخروطی است، اما طول نصب آن مطابق با استاندارد DIN 24960 است، در حالی که طول نصب مدل ED560 مطابق با استاندارد EN 12756 می‌باشد. این تفاوت در طول، آن‌ها را برای پمپ‌های با طراحی‌های مختلف مناسب می‌سازد. انتخاب بین این دو بستگی به فضای موجود در پمپ شما دارد.

2. آیا سیل ED560 برای سیالات با ویسکوزیته بالا (چسبنده) مناسب است؟

طراحی تک فنره و باز سیل ED560، آن را نسبت به سیل‌های چند فنره در برابر گرفتگی مقاوم‌تر می‌کند. با این حال، برای سیالات بسیار چسبنده، ممکن است مدل‌های دیگری از سیل‌ها (مانند سیل‌های با فنر موجی یا سیل‌های دبل) عملکرد بهتری داشته باشند. برای این موارد، مشاوره فنی توصیه می‌شود.

3. عبارت “وابسته به جهت چرخش” (Rotation Dependent) برای این سیل به چه معناست؟

این عبارت به این معناست که فنر مخروطی برای انتقال گشتاور، باید در جهت صحیح پیچانده شود. اگر شفت در جهت مخالف بگردد، فنر تمایل به باز شدن دارد و نیروی لازم به درستی منتقل نمی‌شود. به همین دلیل، هنگام سفارش و نصب، باید به جهت چرخش شفت پمپ خود دقت کنید (ساعتگرد یا پادساعتگرد).

4. رایج‌ترین ترکیب متریال برای مکانیکال سیل ED560 در کاربردهای عمومی چیست؟

برای کاربردهای عمومی مانند پمپاژ آب، ترکیب کربن/سیلیکون کارباید با اورینگ‌های وایتون (FKM) که با کد **BQ1VGG** شناخته می‌شود، یکی از محبوب‌ترین و پرکاربردترین گزینه‌هاست. این ترکیب، مقاومت سایشی خوب و سازگاری شیمیایی گسترده‌ای را ارائه می‌دهد.

5. آیا سیل ED560 بورگمن یک سیل بالانس است؟

خیر، ** مکانیکال سیل ED560** یک سیل نامتعادل (Unbalanced) است. این به این معناست که برای فشارهای کاری بالاتر (معمولاً بالای 10-12 بار)، بهتر است از مدل‌های بالانس هیدرولیکی (مانند سیل‌های سری HJ بورگمن) استفاده شود. طراحی نامتعادل برای کاربردهای با فشار پایین و متوسط، ساده‌تر و اقتصادی‌تر است.
