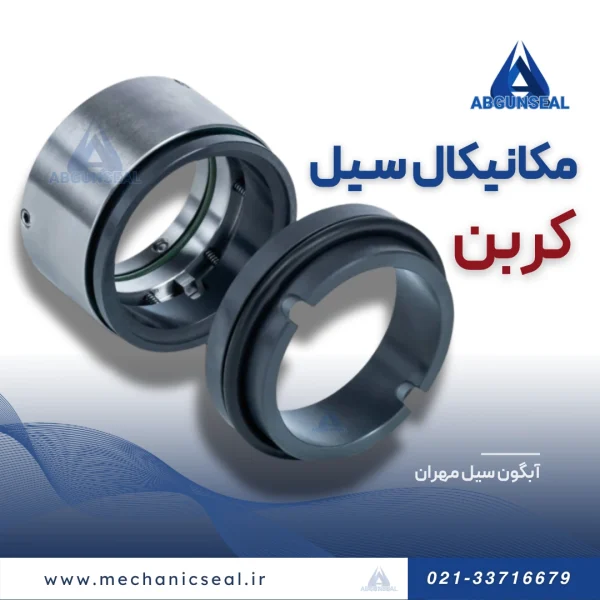

1. مکانیکال سیل کربن چیست و چرا ستون اصلی دنیای آب‌بندی است؟

مکانیکال سیل کربن (Carbon Mechanical Seal) یک دستگاه آب‌بندی دقیق است که برای جلوگیری از نشت سیالات از اطراف شفت‌های دوار در تجهیزاتی مانند پمپ‌ها، کمپرسورها و میکسرها به کار می‌رود. این قطعه با ایجاد یک سد فیزیکی بین بخش متحرک (شفت) و بخش ثابت (بدنه)، از هدررفت محصول و ورود آلودگی به سیستم جلوگیری می‌کند.

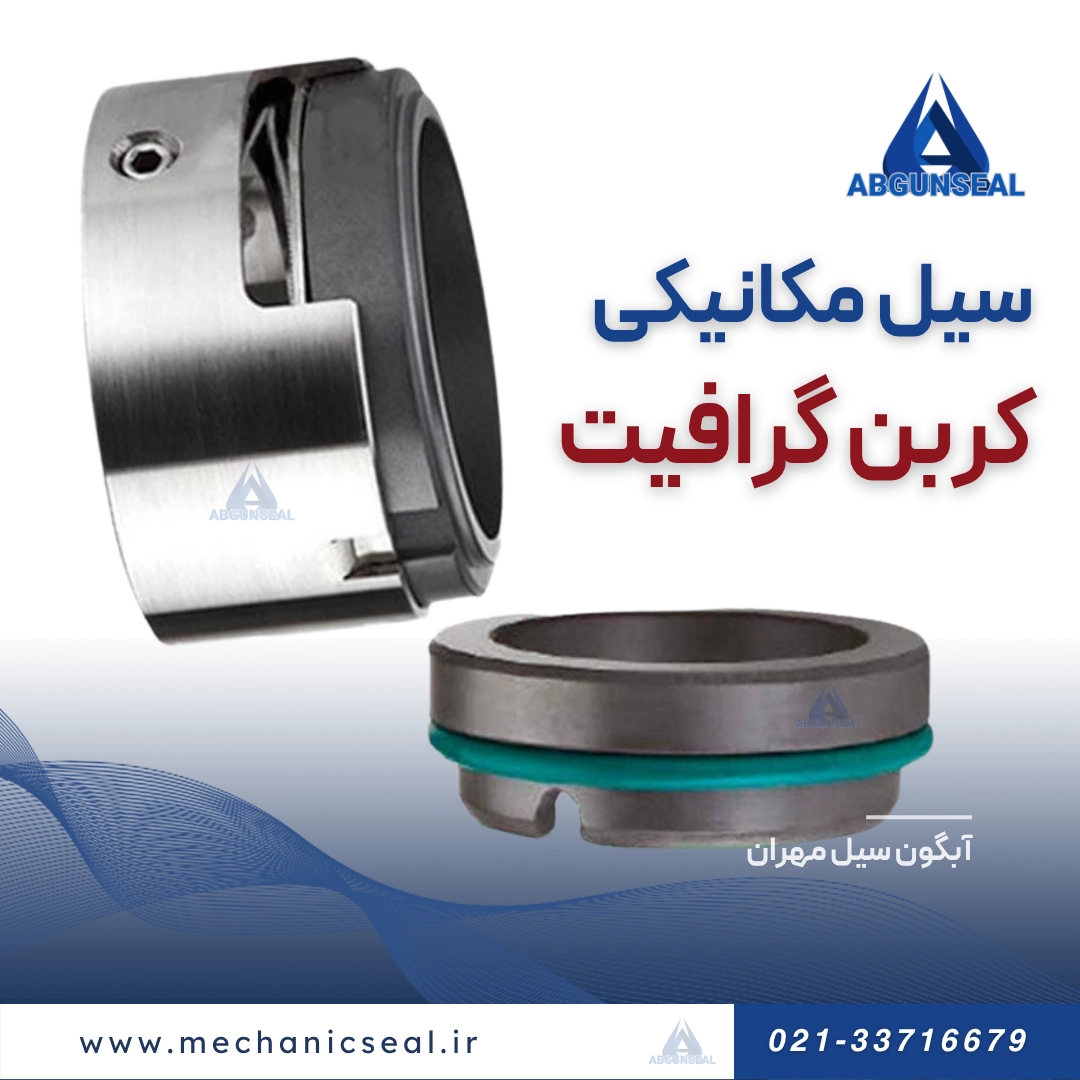

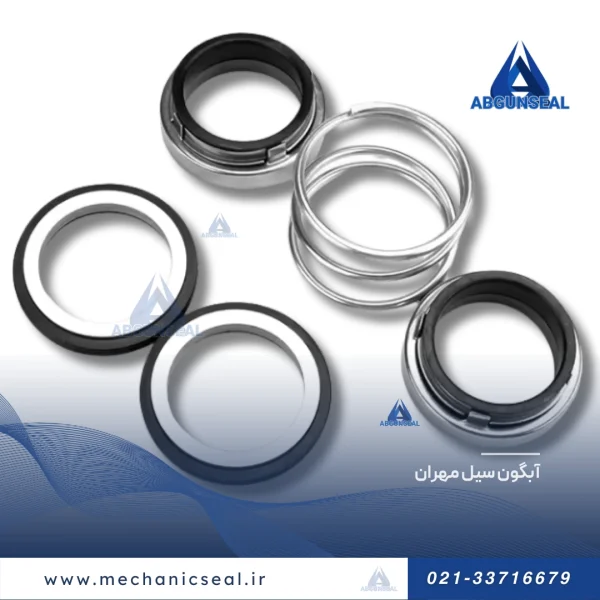

1.1. ساختار یک سیل مکانیکی کربن

یک سیل کربنی اصولاً از دو سطح بسیار صاف و صیقلی تشکیل شده است: یک حلقه ثابت (Stationary) و یک حلقه دوار (Rotary) که همراه با شفت می‌چرخد. یکی از این دو حلقه (و گاهی هر دو) از جنس سیل کربن گرافیت ساخته می‌شود. تماس دقیق این دو سطح، آب‌بندی اصلی را ایجاد می‌کند.

1.2. خواص کلیدی کربن-گرافیت

محبوبیت گسترده سیل کربن به دلیل ترکیب بی‌نظیری از مزایا و خواص فیزیکی و شیمیایی آن است که در کمتر ماده‌ای یافت می‌شود:

• قابلیت خود-روانکاری (Self-Lubricating): این ویژگی کلیدی، به سیل اجازه می‌دهد تا در لحظات راه‌اندازی یا شرایط کمبود روانکار (کارکرد خشک)، بدون تولید حرارت زیاد و آسیب، به کار ادامه دهد.
• مقاومت شیمیایی عالی: کربن ذاتاً یک ماده خنثی است و در برابر طیف وسیعی از مواد شیمیایی، از اسیدهای قوی تا بازها، مقاوم است که این امر خرید سیل کربن را برای صنایع شیمیایی ایده‌آل می‌کند.
• پایداری حرارتی و مقاومت به شوک حرارتی: کربن می‌تواند دماهای بالا را تحمل کرده و مهم‌تر از آن، در برابر تغییرات ناگهانی دما مقاومت نشان دهد و ترک نخورد.
• قابلیت انطباق (Conformability): کربن به اندازه کافی نرم است تا خود را با ناهمواری‌های میکروسکوپی سطح مقابل تطبیق داده و یک آب‌بندی کامل و بدون نشتی ایجاد کند.

بیشترین کاربردهای مکانیکال سیل کربن در صنعت (با مثال‌های واقعی)

به دلیل تطبیق‌پذیری فوق‌العاده، مکانیکال سیل کربن تقریباً در تمام صنایع کلیدی حضور دارد. در ادامه به چند مثال واقعی از کاربردهای این قطعه حیاتی اشاره می‌کنیم:

• صنایع شیمیایی و پتروشیمی: در پمپ‌هایی که وظیفه انتقال اسید سولفوریک، سود سوزآور، حلال‌ها و هیدروکربن‌های مختلف را بر عهده دارند. مقاومت شیمیایی بالای سیل کربن گرافیت (به‌ویژه گریدهای خالص) آن را برای این محیط‌های خورنده ایده‌آل می‌سازد.

  مثال واقعی: استفاده از یک سیل کارتریجی دوبل با سطوح سیلیکون کارباید در برابر کربن آغشته به آنتیموان در یک پمپ سانتریفیوژ برای انتقال بنزن در یک پالایشگاه.

• صنعت آب و فاضلاب: در پمپ‌های بزرگ انتقال آب شهری، بوستر پمپ‌های ساختمان‌ها و پمپ‌های لجن‌کش در تصفیه‌خانه‌ها. در این کاربرد، مقاومت به سایش اهمیت بالایی دارد.

  مثال واقعی: یک سیل مکانیکی کربن با سطوح تنگستن کارباید در برابر کربن رزینی در یک پمپ شناور فاضلاب برای جلوگیری از نفوذ ذرات ساینده.

• صنایع غذایی و دارویی: در پمپ‌های استیل بهداشتی (Sanitary Pumps) برای انتقال موادی مانند شیر، آبمیوه، شربت‌ها و آب خالص دارویی (WFI). در این موارد، مواد سیل باید گرید خوراکی (FDA Approved) داشته باشند.

  مثال واقعی: استفاده از یک سیل کربنی با گرید خوراکی در کنار یک سطح سیلیکون کارباید در یک پمپ لوبی (Lobe Pump) در خط تولید لبنیات.

• نیروگاه‌ها و تاسیسات: در پمپ‌های تغذیه بویلر (Boiler Feed Pumps)، پمپ‌های سیرکولاتور آب گرم و سیستم‌های خنک‌کننده. تحمل دما و فشار بالا در این کاربردها حیاتی است.

  مثال واقعی: یک سیل کربنی از نوع بیلوز فلزی (Metal Bellows) برای تحمل دمای بالا در پمپ آب داغ یک موتورخانه مرکزی.

پمپ‌هایی که به سیل مکانیکی از جنس کربن متکی هستند

طراحی‌های مختلفی از پمپ‌ها برای عملکرد صحیح و بدون نشتی به سیل‌های مکانیکی کربن وابسته‌اند. مهم‌ترین آن‌ها عبارتند از:

• پمپ‌های سانتریفیوژ (Centrifugal Pumps): این پمپ‌ها رایج‌ترین نوع در صنعت هستند و تقریباً همگی برای آب‌بندی شفت خود از مکانیکال سیل کربن استفاده می‌کنند. از پمپ‌های کوچک خانگی گرفته تا پمپ‌های فرآیندی غول‌پیکر (API Pumps)، سیل کربنی انتخاب اول است.
• پمپ‌های شناور (Submersible Pumps): در این پمپ‌ها، آب‌بندی نقشی حیاتی در محافظت از موتور الکتریکی در برابر نفوذ آب دارد. معمولاً از دو سیل مکانیکی پشت سر هم استفاده می‌شود تا ضریب اطمینان افزایش یابد.
• پمپ‌های دنده‌ای و پیچی (Gear & Screw Pumps): این پمپ‌ها که برای انتقال سیالات با ویسکوزیته بالا (مانند روغن‌ها و پلیمرها) استفاده می‌شوند، برای جلوگیری از نشتی محصول گران‌قیمت خود به قابلیت اطمینان سیل‌های کربنی تکیه می‌کنند.
• میکسرها و همزن‌های صنعتی (Mixers & Agitators): اگرچه پمپ نیستند، اما شفت دوار آن‌ها که وارد مخزن می‌شود، یکی از اصلی‌ترین نقاط نیاز به آب‌بندی است. نصب سیل کربن در بالای مخزن از خروج گازها و مایعات و همچنین از ورود آلودگی به محصول جلوگیری می‌کند.

2. انواع مکانیکال سیل کربن؛ راهنمای انتخاب مدل مناسب

برای یک انتخاب حرفه‌ای، باید با انواع سیل کربن آشنا بود. این آب‌بندها را می‌توان بر اساس طراحی مکانیکی و گرید مواد دسته‌بندی کرد.

2.1. طبقه‌بندی بر اساس طراحی مکانیکی

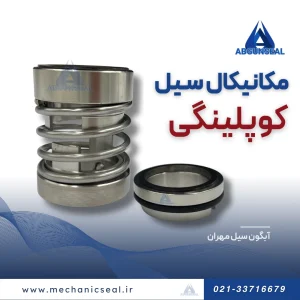

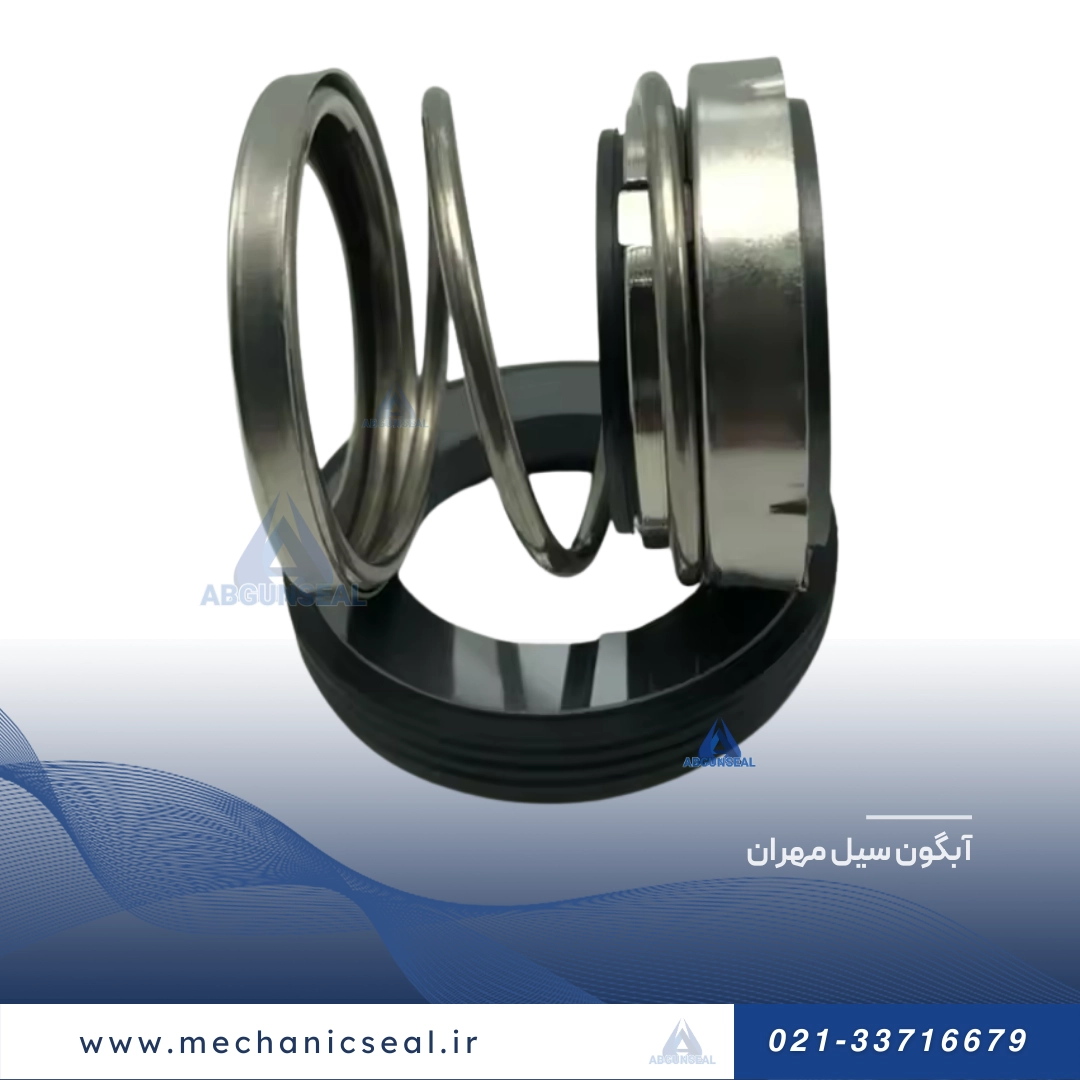

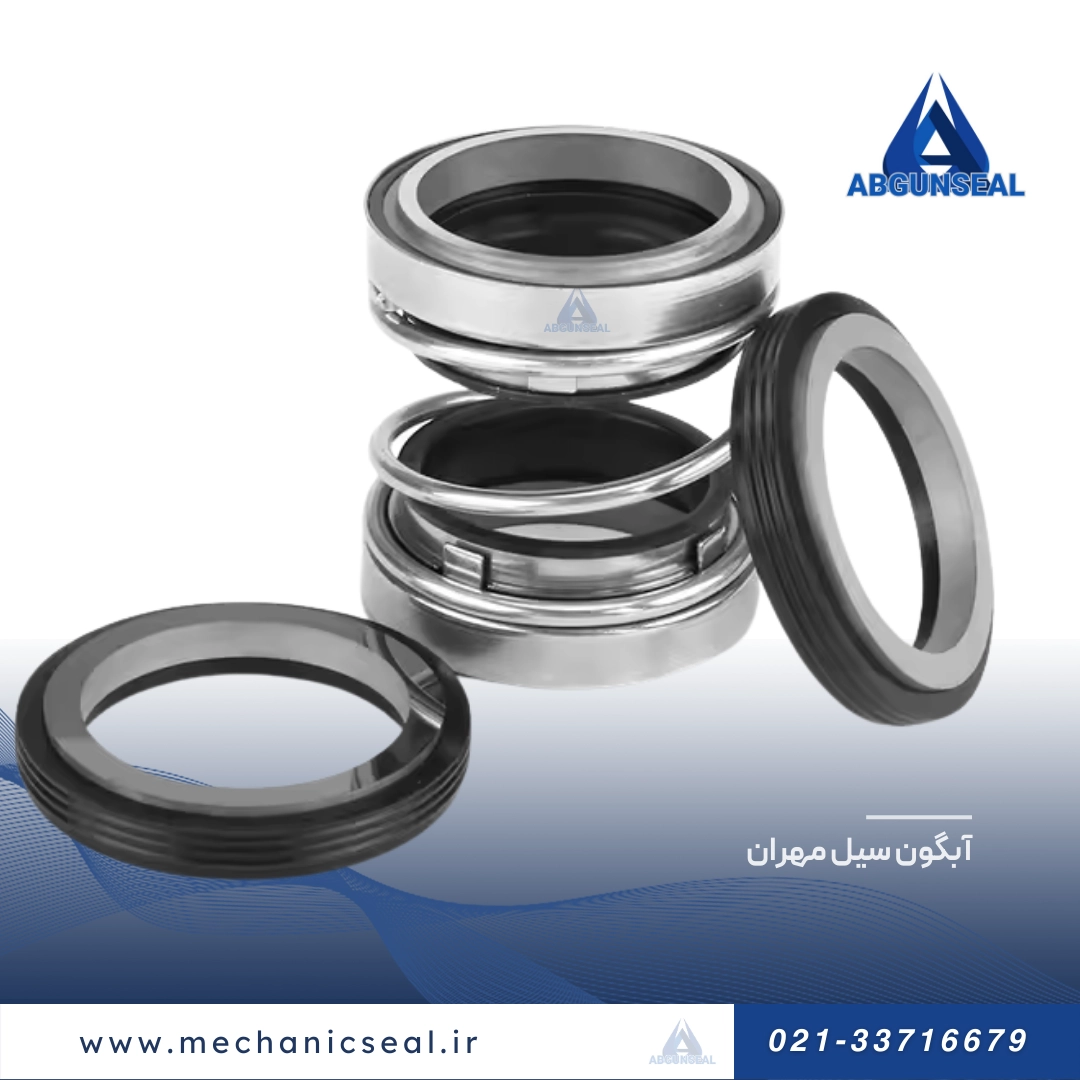

2.1.1. سیل‌های فشاری (Pusher Seals)

این مدل رایج‌ترین و اقتصادی‌ترین طراحی است که از فنرها برای ایجاد فشار و حفظ تماس بین سطوح استفاده می‌کند. این طراحی برای کاربردهای عمومی و سیالات تمیز بسیار مناسب است.

2.1.2. سیل‌های آکاردئونی (Bellows Seals)

در این مدل پیشرفته‌تر، یک بیلوز (Bellows) فلزی یا الاستومری جایگزین فنرها می‌شود. این طراحی از ساییدگی شفت جلوگیری کرده و برای سیالات حاوی ذرات جامد یا سیالات چسبنده ایده‌آل است. قیمت سیل کربن بیلوزی معمولاً بالاتر است.

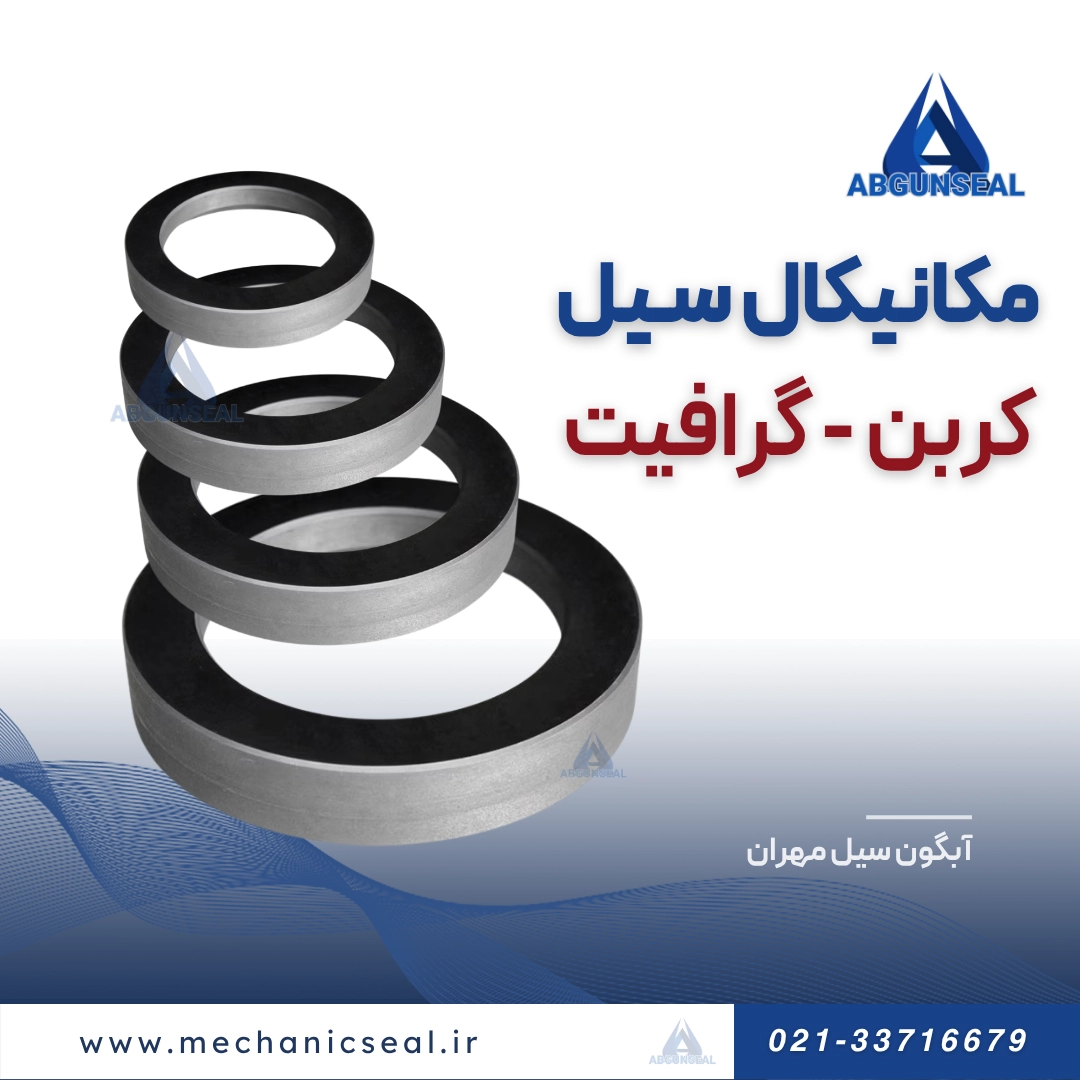

2.2. طبقه‌بندی بر اساس گرید کربن: فراتر از یک نام

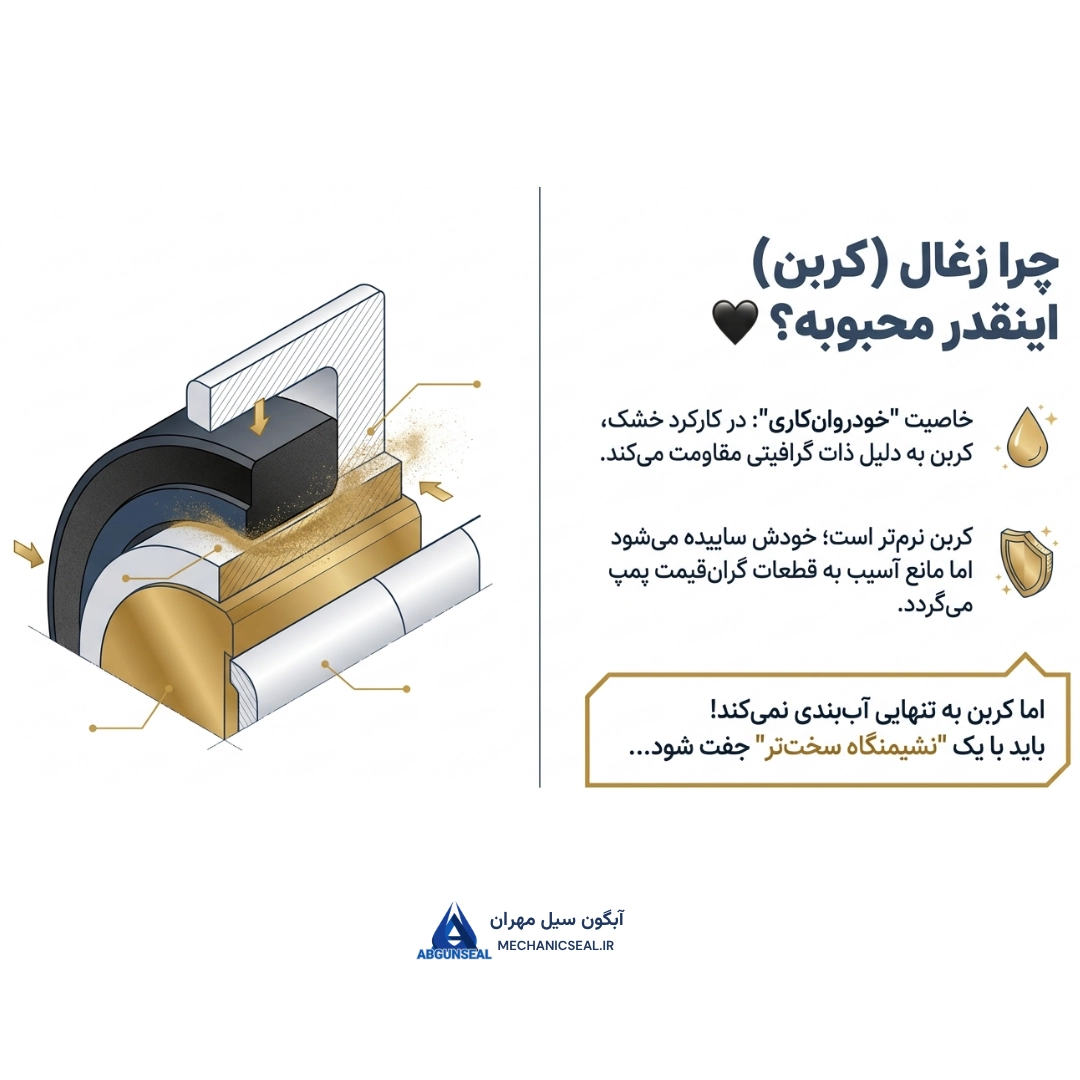

یکی از بزرگترین اشتباهات، یکسان دانستن همه کربن‌هاست. کیفیت و عملکرد یک سیل مکانیکی کربن به گرید و مواد افزودنی (آغشتگی) آن بستگی دارد:

2.2.1. کربن آغشته به رزین (Resin-Impregnated Carbon)

این رایج‌ترین و اقتصادی‌ترین گرید است. منافذ کربن با رزین‌های فنولیک یا اپوکسی پر می‌شود تا نفوذناپذیری و استحکام آن افزایش یابد. این گرید برای کاربردهای عمومی مانند آب و روغن‌های سبک ایده‌آل است.

2.2.2. کربن آغشته به آنتیموان (Antimony-Impregnated Carbon)

یک گرید پیشرفته برای شرایط سخت‌تر. فلز آنتیموان مذاب به ساختار کربن تزریق می‌شود که باعث افزایش چشمگیر سختی، هدایت حرارتی و مقاومت در برابر کارکرد خشک می‌شود. برای دماهای بالا و سیالات با روانکاری ضعیف عالی است.

2.2.3. کربن خالص (Unfilled Carbon)

این گرید بدون هیچ ماده افزودنی، بالاترین مقاومت شیمیایی را دارد و برای کار با مواد شیمیایی بسیار خورنده و اکسیدکننده که ممکن است به رزین یا آنتیموان حمله کنند، استفاده می‌شود.

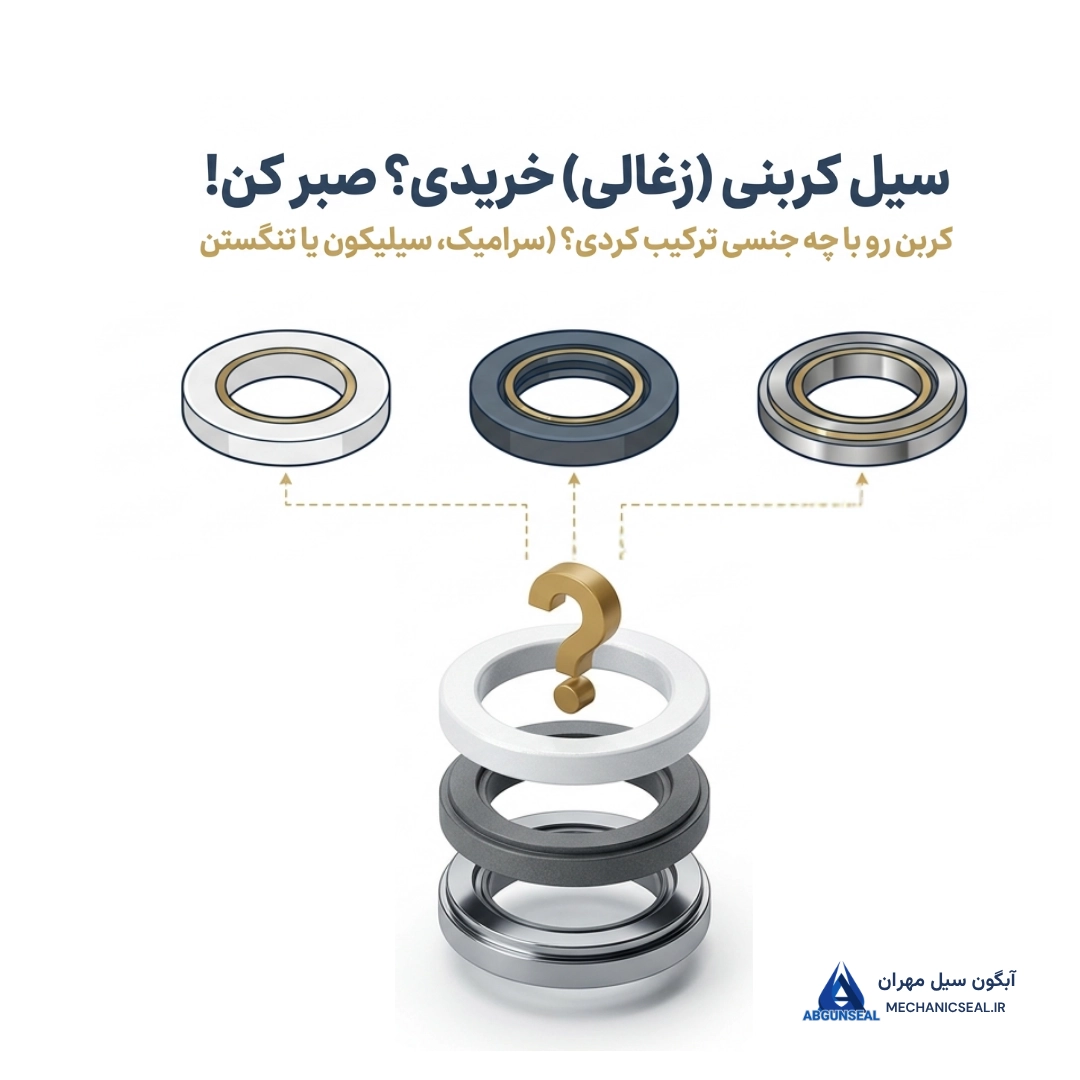

2.3. هنر انتخاب جفت: ترکیب کربن با دیگر متریال‌ها

کربن همیشه به عنوان یکی از دو رویه آب‌بندی در کنار یک ماده سخت‌تر استفاده می‌شود. انتخاب ماده دوم (Seat)، کاربرد و قیمت نهایی سیل را مشخص می‌کند.

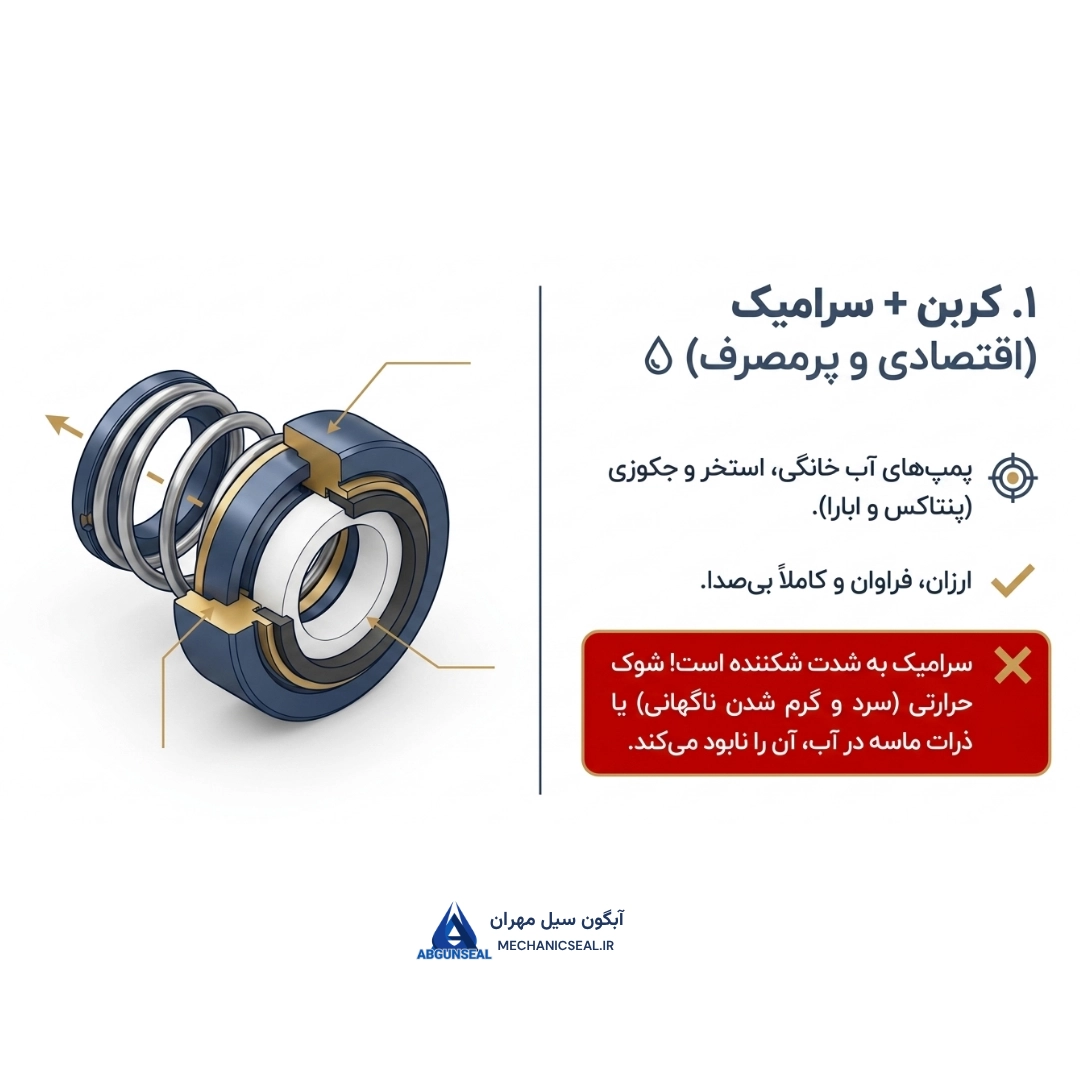

• کربن / سرامیک: ترکیب استاندارد و اقتصادی برای آب تمیز و سیالات غیرساینده.

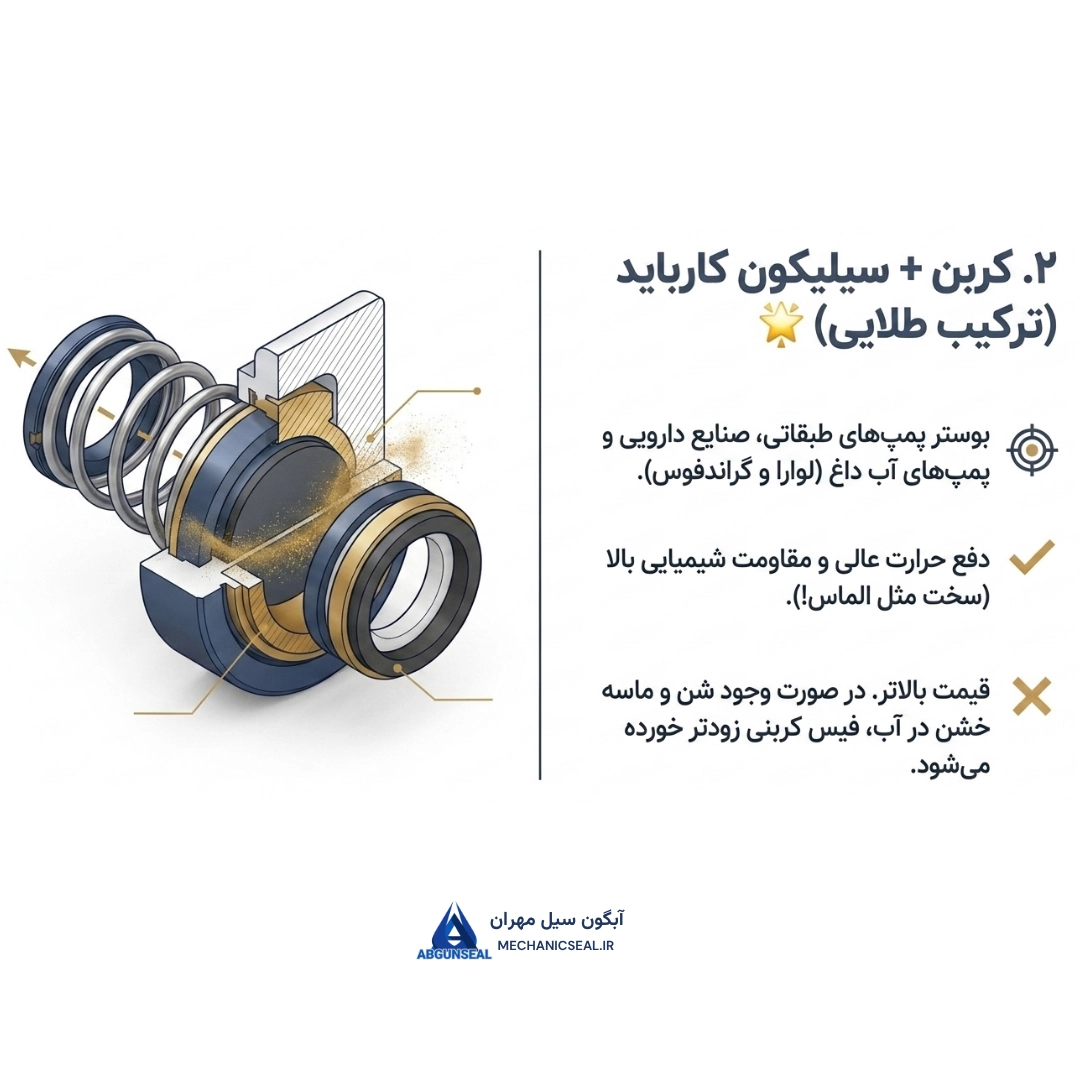

• کربن / سیلیکون کارباید (SiC): بهترین ترکیب همه‌منظوره. مقاومت عالی در برابر سایش، حرارت و مواد شیمیایی. مناسب برای اکثر کاربردهای صنعتی.

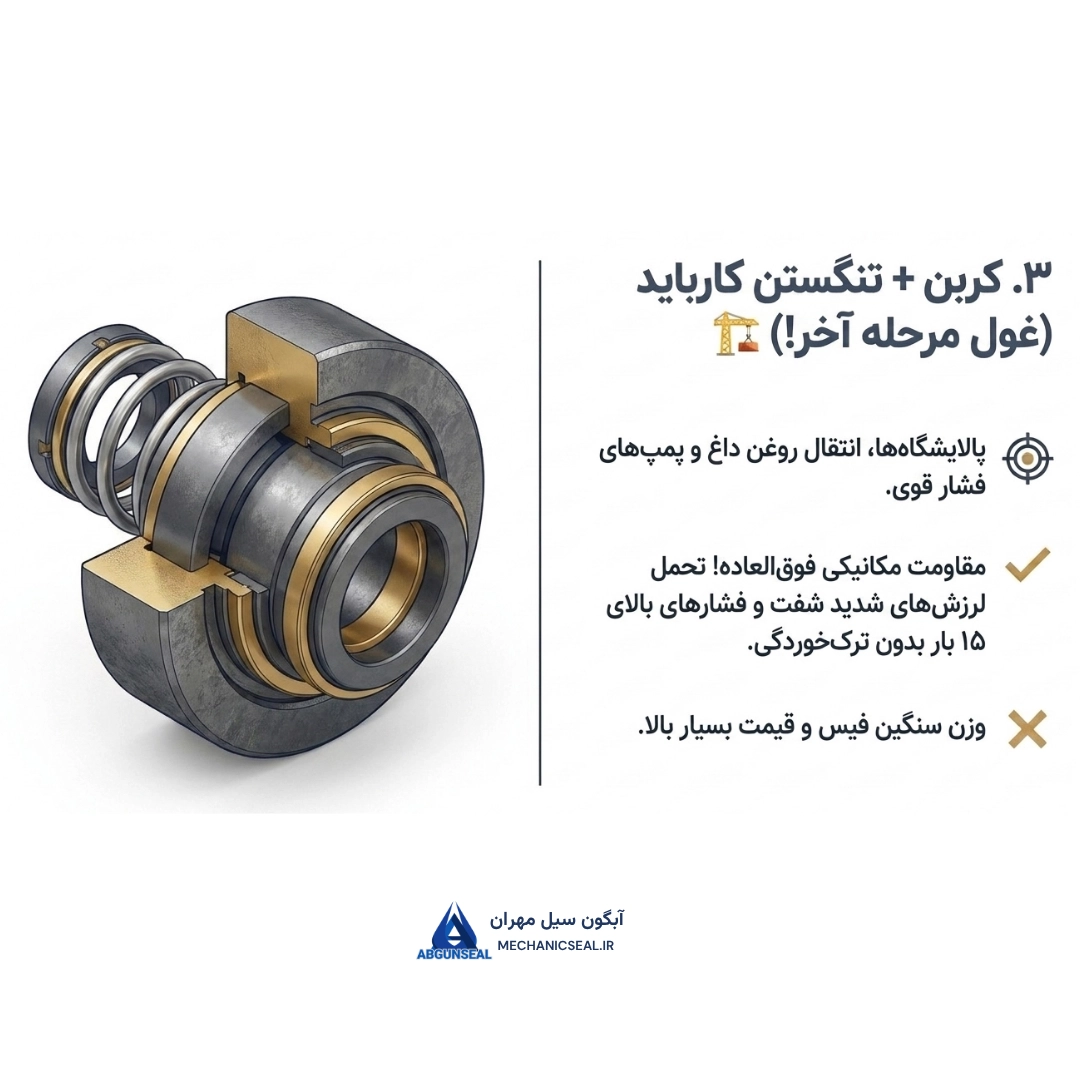

• کربن / تنگستن کارباید (TC): ترکیب فوق سنگین برای سیالات بسیار ساینده مانند دوغاب‌ها و سیالات حاوی ذرات جامد.

3. جدول مقایسه جامع متریال‌های سطح سیل

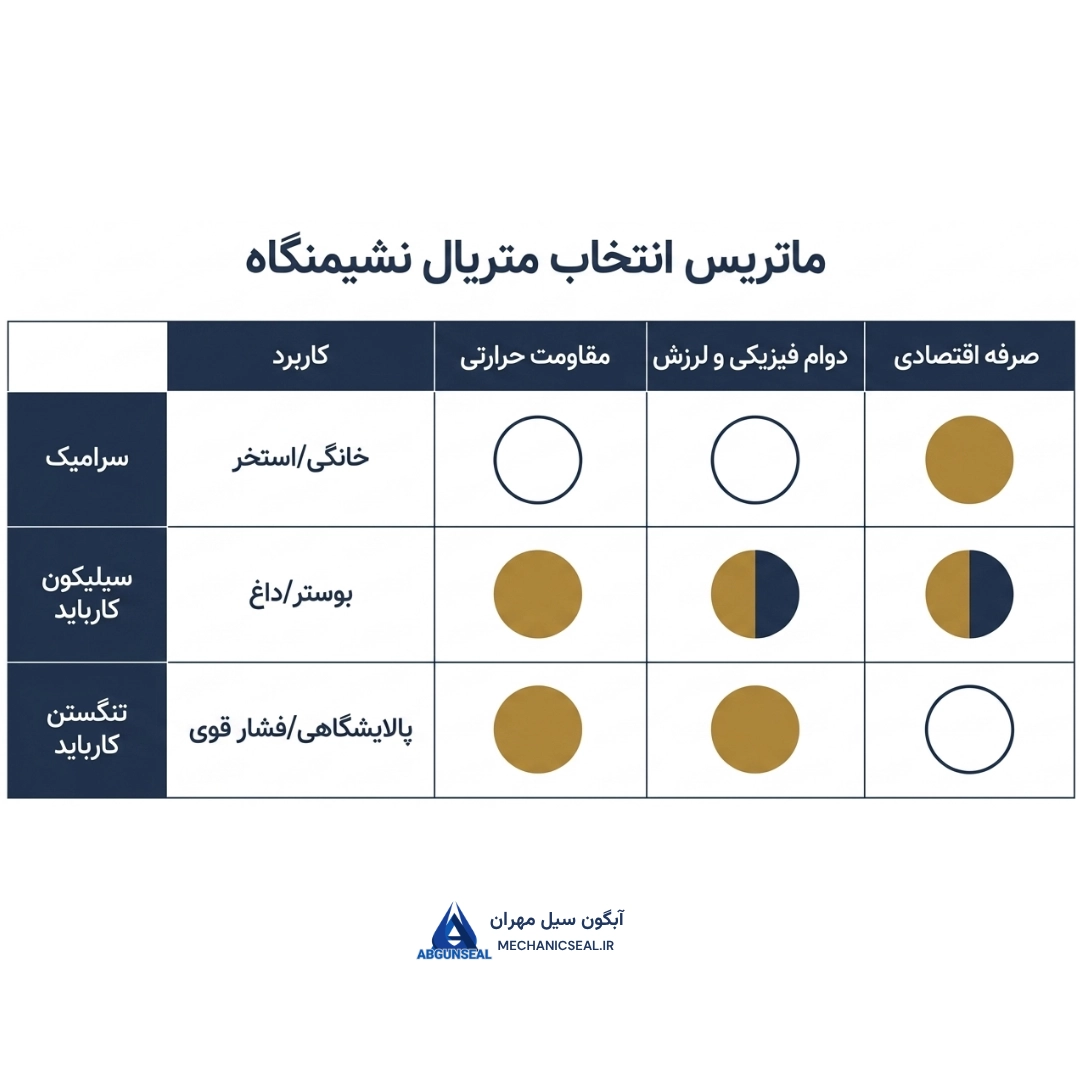

جدول زیر به شما کمک می‌کند تا به سرعت ویژگی‌های کلیدی مواد مختلف سطح آب‌بند را با هم مقایسه کنید:

4. آنالیز خرابی: چرا سیل کربن من خراب شد؟

شناخت دلایل خرابی به اندازه انتخاب صحیح اهمیت دارد. در ادامه به ۴ دلیل رایج خرابی در سطوح سیل کربنی می‌پردازیم:

4.1. تاول زدن (Blistering)

گازهای حل شده در سیال (به ویژه هیدروکربن‌ها) تحت فشار به منافذ کربن نفوذ کرده و با کاهش فشار، این گازها منبسط شده و باعث ایجاد تاول و کندگی در سطح کربن می‌شوند.

4.2. ترک حرارتی (Thermal Cracking)

تغییرات دمایی ناگهانی و شدید (شوک حرارتی) باعث ایجاد تنش در سطح کربن و در نهایت ترک خوردن آن می‌شود. این مشکل در ترکیب کربن/سرامیک شایع‌تر است.

4.3. سایش شدید (Abrasive Wear)

وجود ذرات جامد و ساینده در سیال، به مرور زمان سطح نرم‌تر کربن را می‌خراشد و شیارهای دایره‌ای روی آن ایجاد می‌کند که منجر به نشتی می‌شود.

4.4. حمله شیمیایی (Chemical Attack)

اگر گرید کربن با سیال سازگار نباشد (مثلاً استفاده از کربن رزینی در یک اکسیدکننده قوی)، مواد آغشته‌کننده از بین رفته و ساختار کربن متخلخل و ضعیف می‌شود.

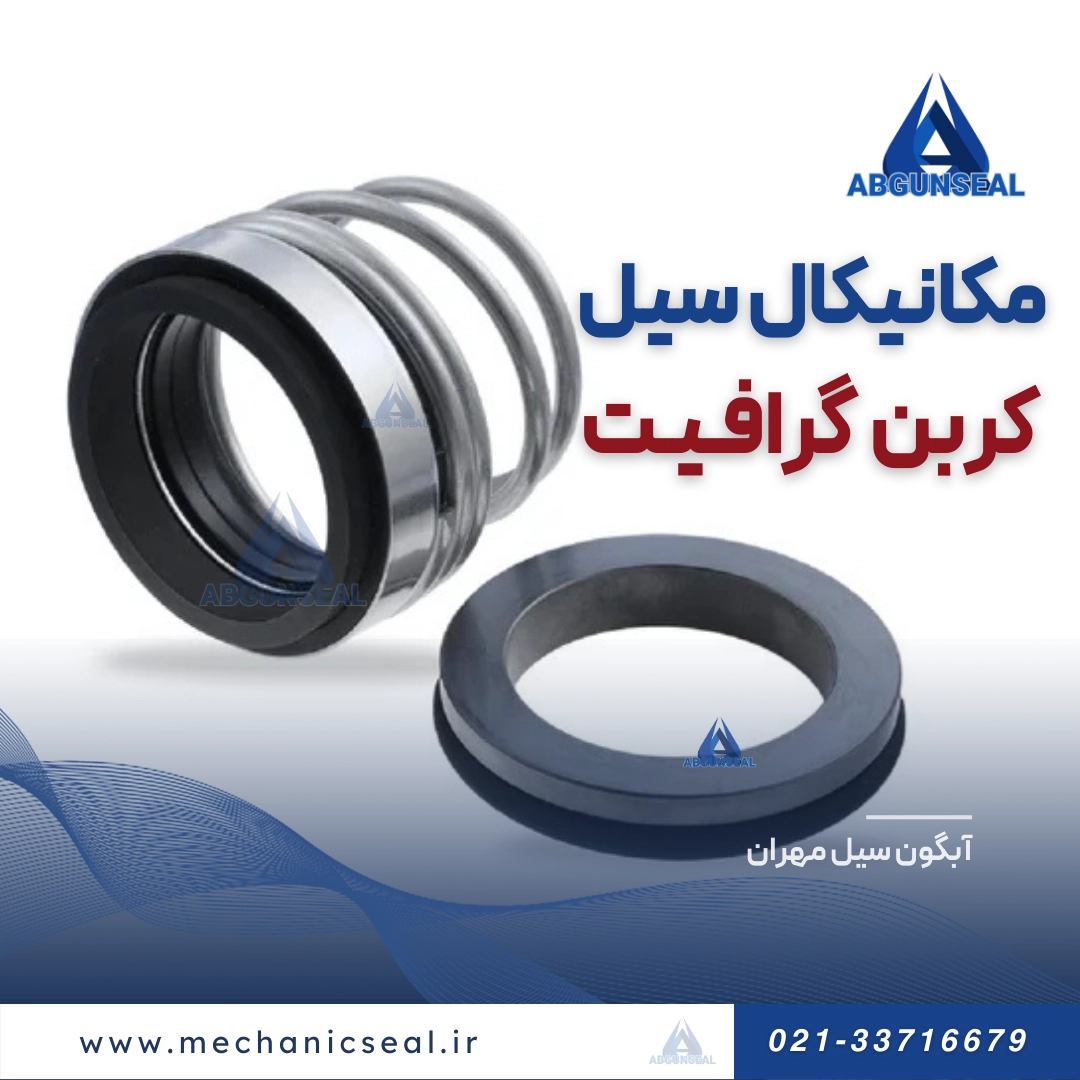

5. راهنمای جامع خرید و استعلام قیمت سیل کربن

خرید سیل کربن مناسب، یک فرآیند فنی است. برای دریافت کاتالوگ، مشاوره و استعلام قیمت سیل مکانیکی کربن، باید پارامترهای زیر را برای تأمین‌کننده مشخص کنید:

• نوع تجهیز و قطر شفت
• مشخصات کامل سیال (نوع، غلظت، وجود ذرات)
• دمای کاری (حداقل و حداکثر)
• فشار کاری محفظه آب‌بندی
• سرعت چرخش شفت (RPM)

با در دست داشتن این اطلاعات، کارشناسان می‌توانند بهترین گزینه را به شما پیشنهاد دهند. (برای دریافت مشاوره تخصصی می‌توانید با بخش فروش ما در شرکت آبگون تماس بگیرید).

6. نکات کلیدی در نصب و نگهداری سیل کربن

طول عمر یک مکانیکال سیل کربن به همان اندازه که به کیفیت ساخت آن بستگی دارد، به کیفیت نصب آن نیز وابسته است.

• تمیزی مطلق: قبل از نصب، از تمیز بودن کامل محفظه و شفت اطمینان حاصل کنید. هر ذره خارجی می‌تواند سطوح حساس را تخریب کند.
• روانکاری مناسب: از روان‌کننده سازگار با اورینگ‌ها برای جا زدن قطعات الاستومری استفاده کنید.
• احتیاط در جابجایی: سطوح کربنی و سرامیکی ترد و شکننده هستند. هرگز با ضربه آن‌ها را نصب نکنید.
• بررسی هم‌محوری: از تراز بودن شفت و بدنه پمپ اطمینان حاصل کنید. عدم هم‌راستایی (Misalignment) عامل اصلی خرابی سیل‌هاست.
• هواگیری کامل سیستم: قبل از راه‌اندازی، سیستم را هواگیری کنید تا از کارکرد خشک سیل در لحظات اولیه جلوگیری شود.

برای مطالعه بیشتر در مورد تکنیک‌های پیشرفته می‌توانید به منابع معتبری مانند راهنماهای نصب شرکت AESSEAL و یا چک لیست موجود در صفحه سیل مکانیکی مراجعه نمایید.

7. نتیجه‌گیری نهایی: انتخابی آگاهانه برای آب‌بندی مطمئن

مکانیکال سیل کربن یک قطعه مهندسی پیچیده و متنوع است. موفقیت در آب‌بندی، نه تنها به انتخاب ترکیب صحیح مواد، بلکه به درک عمیق از گریدهای مختلف کربن، طراحی مکانیکی و شرایط کاری بستگی دارد. با اطلاعات ارائه شده در این راهنمای جامع، شما اکنون ابزار لازم برای یک انتخاب آگاهانه، نصب صحیح و عیب‌یابی دقیق را در دست دارید.

8. پرسش و پاسخ‌های متداول (FAQ)

1. آیا می‌توان از ترکیب کربن در برابر کربن (C/C) استفاده کرد؟

خیر. استفاده از دو ماده نرم در کنار هم باعث سایش سریع و تولید حرارت زیاد می‌شود. همیشه باید یک سطح نرم (کربن) در کنار یک سطح سخت (سرامیک، SiC, TC) قرار گیرد.

2. چرا سطح سیل کربن من انقدر شکننده است؟

سیل کربن گرافیت به دلیل ساختار خود، ماده‌ای ترد و شکننده است. باید با دقت بسیار بالایی با آن کار کرد و از وارد کردن هرگونه ضربه به آن در هنگام نصب خودداری نمود.

3. تفاوت “کربن” و “گرافیت” در سیل مکانیکی چیست؟

در صنعت آب‌بندی، این دو اصطلاح معمولاً به جای یکدیگر استفاده می‌شوند. گرافیت یک شکل (آلوتروپ) از عنصر کربن است. مواد مورد استفاده در سیل‌ها، ترکیبی مهندسی شده از کربن آمورف و گرافیت هستند که به آن “کربن-گرافیت” می‌گویند.

4. عمر مفید یک مکانیکال سیل کربن چقدر است؟

عمر مفید به شدت به شرایط کاری، انتخاب صحیح، کیفیت نصب و نگهداری بستگی دارد و می‌تواند از چند ماه تا چندین سال متغیر باشد. در شرایط ایده‌آل، یک سیل کربنی باکیفیت می‌تواند بیش از 5 سال عمر کند.

5. آیا امکان تعمیر سیل مکانیکی کربن وجود دارد؟

بله، در بسیاری از موارد امکان‌پذیر است. فرآیند تعمیر شامل باز کردن، تمیزکاری، سنگ‌زنی مجدد سطوح (Lapping) و تعویض قطعات فرسوده مانند اورینگ‌ها می‌شود که اغلب از خرید سیل کربن نو مقرون‌به‌صرفه‌تر است.

6. چرا قیمت سیل کربن در بازار بسیار متفاوت است؟

قیمت سیل کربن به عواملی چون برند، کیفیت مواد اولیه (گرید کربن و جنس سطح مقابل)، پیچیدگی طراحی (فشاری در مقابل بیلوزی) و ابعاد آن بستگی دارد. کیفیت بالاتر معمولاً هزینه اولیه بیشتری دارد اما در درازمدت با افزایش عمر قطعه، اقتصادی‌تر است.

7. علائم اصلی خرابی یک مکانیکال سیل کربن چیست؟

واضح‌ترین علامت، نشتی قابل مشاهده از اطراف پمپ است. علائم دیگر شامل صدای جیغ یا خراشیدگی (ناشی از کارکرد خشک)، افزایش دمای بدنه پمپ در نزدیکی محفظه آب‌بندی، و نیاز مداوم به اضافه کردن سیال به مخزن انبساط (در سیستم‌های بسته) می‌باشد.

8. آیا می‌توانم پمپ قدیمی خود با آب‌بندی پکینگ را به سیل مکانیکی ارتقا دهم؟

بله، در اکثر موارد این کار امکان‌پذیر و بسیار توصیه می‌شود. ارتقا از پکینگ به مکانیکال سیل کربن باعث کاهش شدید نشتی، حذف نیاز به تنظیمات دوره‌ای، کاهش مصرف انرژی و جلوگیری از آسیب به شفت پمپ می‌شود. این کار معمولاً نیاز به یک کیت تبدیل (Conversion Kit) دارد.

9. تفاوت سیل مکانیکی “بالانس” و “غیر بالانس” چیست؟

این مفهوم به طراحی هیدرولیکی سیل برای مقابله با فشار سیال برمی‌گردد. سیل‌های بالانس طوری طراحی شده‌اند که بخشی از نیروی فشار سیال را خنثی کنند. این باعث کاهش بار روی سطوح، تولید حرارت کمتر و افزایش طول عمر سیل در فشارهای بالاتر می‌شود. برای کاربردهای با فشار بالا، خرید سیل کربن از نوع بالانس ضروری است.

10. منظور از سیل مکانیکی دوبل (Double Seal) چیست؟

سیل دوبل شامل دو مجموعه سیل مکانیکی در یک محفظه است. فضای بین این دو سیل با یک سیال حائل (Barrier/Buffer Fluid) پر می‌شود. این سیستم برای سیالات بسیار خطرناک، سمی یا گران‌قیمت استفاده می‌شود تا در صورت خرابی سیل اول، سیل دوم از هرگونه نشتی به محیط زیست جلوگیری کند و ایمنی را به حداکثر برساند.

11. “لپینگ” (Lapping) چیست و چرا برای سطوح سیل کربن اهمیت دارد؟

لپینگ یک فرآیند پرداخت بسیار دقیق است که سطوح کربن و سطح سخت مقابل آن را به صافی آینه‌ای (در حد میکرون) می‌رساند. این صافی فوق‌العاده برای ایجاد فیلم هیدرودینامیکی نازک سیال بین دو سطح و رسیدن به آب‌بندی کامل ضروری است. کیفیت لپینگ، عامل اصلی تعیین‌کننده کیفیت یک سیل مکانیکی کربن است.

11. اگر به دنبال مدل خاصی از سیل مکانیکی کربنی باشیم چطور آن را پیدا کنیم؟

وب سایت mechanicseal.ir به عنوان مرجع تخصصی انواع مکانیکال سیل بستری را فراهم کرده تا بتوانید از ده ها برند و در صد ها سایز مختلف، هرگونه سیل مورد نیازتان را بیابین ، در موارد خاص ما میتوانیم سیل اختصاصی مورد نیاز پمپ شما را بسازیم و حتی در صورت نیاز به برندی خاص، آن را برای شما از کشور سازنده وارد کنیم! برای دریافت مشاوره تخصصی در زمینه انتخاب بهترین گرید و ترکیب آب بند مکانیکی گرافیتی | سیل مکانیکی کربن برای کاربرد ویژه شما، کارشناسان شرکت آبگون آماده پاسخگویی هستند تا شما را درانتخاب مکانیکال سیل مورد نیازتان راهنمایی کنند.
