مکانیکال سیل EA560

مکانیکال سیل EA560 چیست؟ (نگاهی عمیق به ساختار و طراحی)

مکانیکال سیل EA560 که با نام آب بند مکانیکی EA560 نیز شناخته می‌شود، یک سیل مکانیکی تک، غیرمتعادل (Unbalanced) و با جهت چرخش مستقل (Independent of Direction of Rotation) است. این قطعه بر اساس طراحی محبوب “الاستومر بیلوز (Elastomer Bellows)” ساخته شده است. اما این اصطلاحات فنی به چه معناست؟ بیایید آن‌ها را به زبان ساده‌تری بررسی کنیم. طراحی بیلوز (آکاردئونی) به این سیل اجازه می‌دهد تا بسیار انعطاف‌پذیر باشد و بتواند ناهماهنگی‌ها و انحرافات جزئی شفت را به خوبی جذب کند، امری که در پمپ‌های صنعتی بسیار رایج است.

ویژگی “جهت چرخش مستقل” یک مزیت بزرگ محسوب می‌شود، زیرا دیگر نیازی نیست نگران جهت گردش شفت پمپ خود باشید؛ سیل EA560 در هر دو حالت ساعتگرد و پادساعتگرد به خوبی کار می‌کند و این امر فرآیند انتخاب و نصب را بسیار ساده‌تر می‌کند. این سیل به گونه‌ای طراحی شده که طول محوری (نصب) بسیار کوتاهی دارد و برای فضاهای محدود یک گزینه ایده‌آل است. علاوه بر این، طراحی آن به گونه‌ای است که از کل سطح شفت در طول نصب محافظت کرده و از آسیب‌دیدگی اورینگ‌ها جلوگیری می‌کند. این ترکیب هوشمندانه از ویژگی‌ها، سیل EA560 را به یک راه‌حل “همه‌کاره” برای کاربردهای عمومی تبدیل کرده است.

ویژگی‌های کلیدی طراحی سیل EA560

• طراحی تک (Single Seal): مناسب برای آب‌بندی سیالات تمیز و غیرخطرناک.
• بیلوز الاستومری (Elastomer Bellows): انعطاف‌پذیری بالا، جذب ارتعاشات و انحرافات شفت.
• غیرمتعادل (Unbalanced): طراحی ساده و اقتصادی برای کاربردهای با فشار متوسط.
• مستقل از جهت چرخش: قابلیت نصب بر روی پمپ‌ها با هر دو جهت چرخش.
• طول نصب کوتاه: ایده‌آل برای کاربردهایی که با محدودیت فضا مواجه هستند (Pumps with short installation space).
• محافظت از شفت: طراحی بیلوز از سایش و خوردگی شفت در ناحیه آب‌بندی جلوگیری می‌کند.

مزایای رقابتی آب بند مکانیکی EA560

انتخاب آب بند مکانیکی EA560 مزایای متعددی را برای شما به همراه دارد. مهم‌ترین مزیت آن، تطبیق‌پذیری و کارایی بالا در عین قیمت اقتصادی است. این سیل به دلیل طراحی استاندارد، به راحتی در دسترس بوده و جایگزینی آن در پمپ‌های مختلف به سادگی امکان‌پذیر است. عدم حساسیت به انحرافات شفت به لطف طراحی بیلوز، عمر مفید سیل و پمپ را افزایش می‌دهد.

این طراحی همچنین از قفل شدن و آسیب دیدن شفت در اثر تماس مستقیم جلوگیری می‌کند. در نتیجه، هزینه‌های نگهداری و تعمیرات به شکل قابل توجهی کاهش می‌یابد. به طور خلاصه، شما با خرید سیل EA560، یک راه‌حل قابل اعتماد، بادوام و مقرون‌به‌صرفه را برای طیف وسیعی از نیازهای آب‌بندی عمومی خود انتخاب کرده‌اید. این قطعه یک اسب کاری واقعی در دنیای سیل‌های مکانیکی است.

مشخصات فنی و کاتالوگ سیل مکانیکی EA560

برای انتخاب صحیح یک مکانیکال سیل EA560، بررسی دقیق مشخصات فنی و محدودیت‌های عملکردی آن ضروری است. این اطلاعات معمولاً در کاتالوگ سیل EA560 ارائه می‌شود و به مهندسان کمک می‌کند تا از سازگاری سیل با شرایط فرآیندی خود اطمینان حاصل کنند. درک این پارامترها، کلید دستیابی به حداکثر کارایی و طول عمر آب‌بند است.

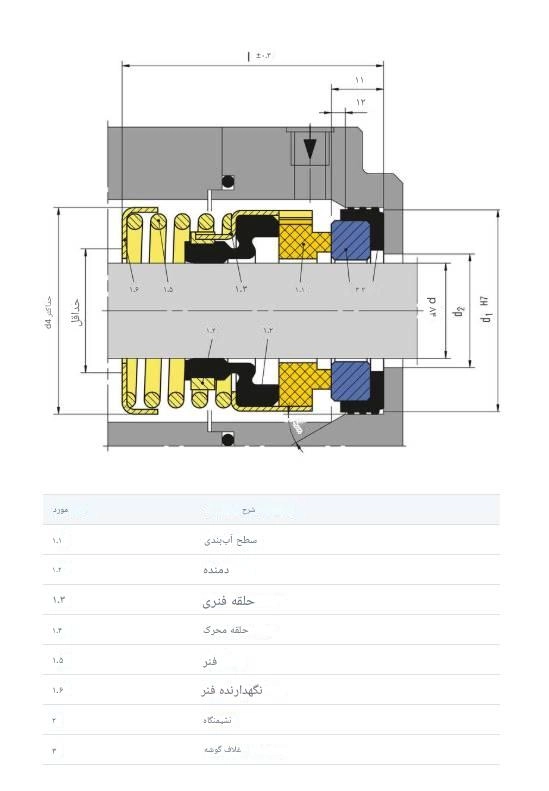

کاتالوگ سیل EagleBurgmann_EA560

محدوده عملکرد (دما، فشار و سرعت)

هر سیل مکانیکی برای کار در شرایط خاصی طراحی شده است. عبور از این محدودیت‌ها می‌تواند منجر به خرابی زودهنگام و نشتی شود. برای سیل مکانیکی EA560، این محدودیت‌ها به متریال استفاده شده بستگی دارد، اما به طور کلی به شرح زیر است:

• قطر شفت (Shaft Diameter): $d_1 = 10 \dots 100 \text{ mm}$ (0.39″ … 3.94″)
• فشار (Pressure): $p_1 = 8 \text{ bar}$ (116 PSI)
• دما (Temperature): $t = -20^\circ\text{C} \dots +100^\circ\text{C}$ (-4°F … +212°F)
• سرعت لغزشی (Sliding Velocity): $v_g = 10 \text{ m/s}$ (33 ft/s)

نکته مهم: محدوده دما به شدت به متریال بیلوز الاستومری (مانند NBR, EPDM, FKM) بستگی دارد. همیشه قبل از خرید سیل EA560، سازگاری شیمیایی و دمایی متریال‌ها را با سیال فرآیندی خود بررسی کنید. برای اطلاعات دقیق‌تر می‌توانید به صفحه انواع سیل بورگمن مراجعه کنید.

جدول متریال‌های ساخت (سطوح، اورینگ و بدنه)

یکی از دلایل تطبیق‌پذیری بالای آب بند مکانیکی EA560، تنوع در متریال‌های قابل ارائه برای آن است. انتخاب ترکیب صحیح متریال برای سطوح درگیر (Seal face and seat) و بخش‌های الاستومری، نقشی حیاتی در عملکرد آن دارد. در جدول زیر، متریال‌های استاندارد موجود برای این سیل را مشاهده می‌کنید:

سایزبندی و ابعاد استاندارد

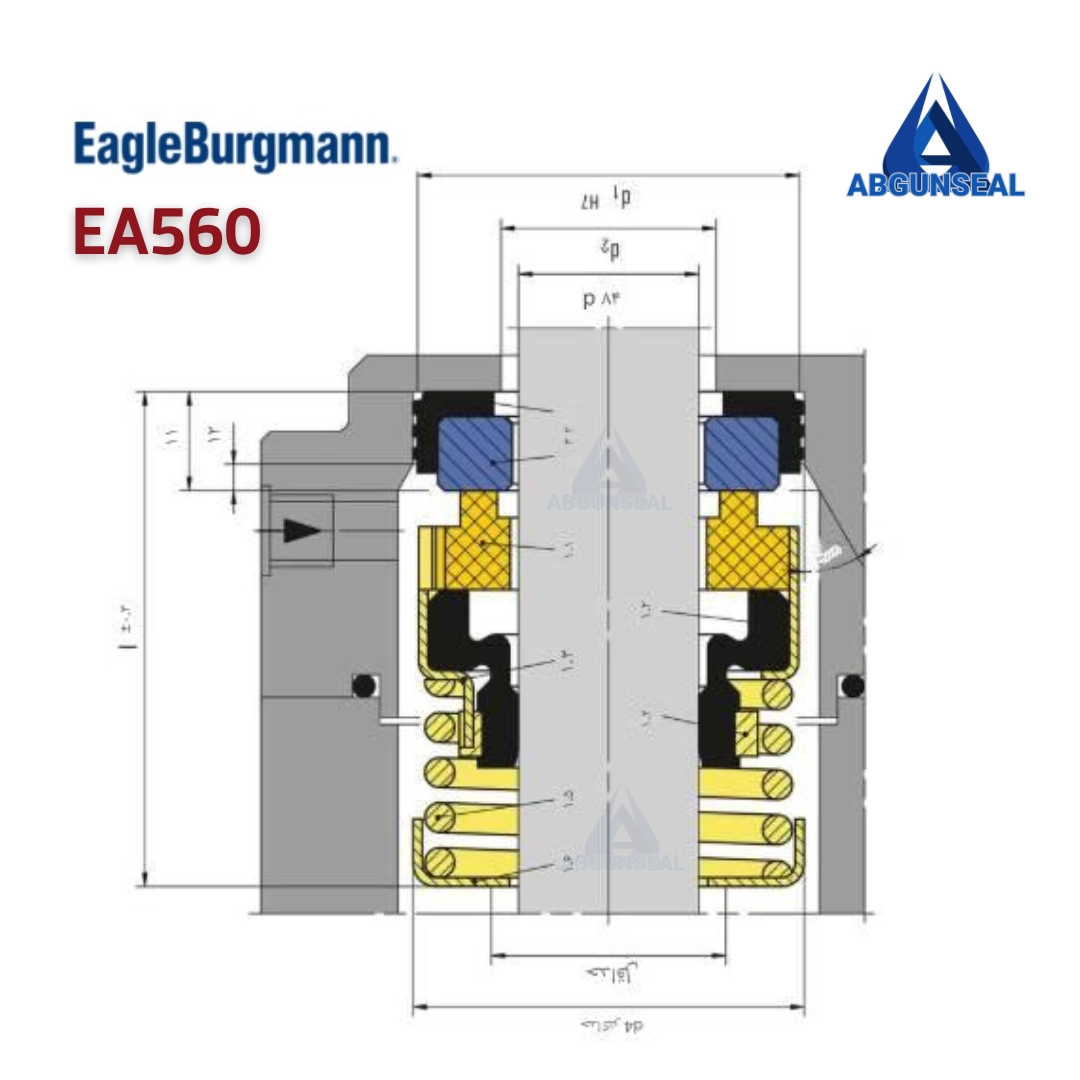

سیل EA560 در سایزهای متریک استاندارد از قطر شفت 10 میلی‌متر تا 100 میلی‌متر تولید می‌شود. برای پیدا کردن ابعاد دقیق هر سایز، مانند طول نصب (l3)، قطر خارجی بخش ثابت (d7) و سایر اندازه‌های کلیدی، باید به کاتالوگ مکانیکال سیل EA560 مراجعه کنید. این کاتالوگ‌ها معمولاً شامل یک نقشه دقیق به همراه جدول ابعاد هستند که فرآیند جایگزینی و طراحی را آسان می‌کند. در هنگام استعلام قیمت سیل EA560، حتماً قطر شفت و کد متریال مورد نظر خود را مشخص نمایید.

کاربردهای اصلی سیل EA560 در صنایع مختلف

تطبیق‌پذیری و طراحی هوشمندانه، مکانیکال سیل EA560 را به یک انتخاب محبوب در طیف گسترده‌ای از صنایع تبدیل کرده است. این سیل به عنوان یک راه‌حل آب‌بندی عمومی (General Application Seal)، در تجهیزاتی که با فشار و دمای متوسط کار می‌کنند، عملکردی فوق‌العاده دارد. طراحی آن برای کار با سیالات تمیز یا حاوی مقدار کمی ذرات جامد بهینه شده است.

انواع پمپ‌های سازگار با EA560

به دلیل طول نصب کوتاه و طراحی استاندارد، آب بند مکانیکی EA560 به راحتی بر روی انواع مختلفی از پمپ‌ها قابل نصب است. برخی از متداول‌ترین این پمپ‌ها عبارتند از:

• پمپ‌های آب و پمپ‌های سیرکولاتور: برای سیستم‌های گرمایشی، سرمایشی (HVAC) و تامین آب خانگی.
• پمپ‌های شناور (Submersible Pumps): در چاه‌ها و ایستگاه‌های پمپاژ فاضلاب.
• پمپ‌های استخری و جکوزی: برای گردش و تصفیه آب.
• پمپ‌های سانتریفیوژ استاندارد: در صنایع عمومی برای انتقال انواع مایعات.
• موتورهای الکتریکی با شفت آب‌بندی شده.

مثال‌های کاربردی در صنایع آب و فاضلاب، شیمیایی و غذایی

در صنعت آب و فاضلاب، از سیل EA560 به وفور در پمپ‌های انتقال آب خام، بوستر پمپ‌ها و پمپ‌های تصفیه‌خانه‌ها استفاده می‌شود. در صنایع شیمیایی، برای پمپ کردن اسیدها و بازهای ضعیف (با انتخاب متریال مناسب مانند FKM و سیلیکون کارباید) کاربرد دارد. همچنین در صنایع غذایی و نوشیدنی، برای پمپ‌های انتقال آب، CIP (شستشو در محل) و سایر سیالات غیرخورنده مورد استفاده قرار می‌گیرد. این گستردگی کاربرد، نشان‌دهنده قابلیت اطمینان و کارایی بالای این قطعه در شرایط مختلف است.

راهنمای جامع خرید، قیمت و نمایندگی سیل EA560

فرآیند خرید سیل مکانیکی EA560 نیازمند توجه به چند نکته کلیدی است تا اطمینان حاصل شود که قطعه انتخابی کاملاً با نیازهای شما مطابقت دارد. از شناسایی سایز صحیح گرفته تا انتخاب متریال مناسب و پیدا کردن یک تامین‌کننده معتبر، هر مرحله اهمیت خاص خود را دارد. در این بخش، راهنمای کاملی برای یک خرید هوشمندانه ارائه می‌دهیم.

عوامل موثر بر قیمت مکانیکال سیل EA560

قیمت سیل EA560 یک عدد ثابت نیست و تحت تاثیر عوامل مختلفی تغییر می‌کند. شناخت این عوامل به شما کمک می‌کند تا بودجه‌بندی دقیق‌تری داشته باشید و بهترین ارزش را در ازای پول خود دریافت کنید. مهم‌ترین این عوامل عبارتند از:

• سایز (قطر شفت): به طور طبیعی، سیل‌های با قطر بزرگتر به مواد اولیه بیشتری نیاز دارند و قیمت بالاتری دارند.
• متریال ساخت: این مهم‌ترین عامل در تعیین قیمت است. برای مثال، ترکیب کربن/سرامیک اقتصادی‌ترین گزینه است، در حالی که ترکیب سیلیکون کارباید/سیلیکون کارباید یا تنگستن کارباید به دلیل مقاومت بالا در برابر سایش و خوردگی، گران‌تر هستند.
• متریال الاستومر: قیمت اورینگ و بیلوز از جنس NBR کمتر از EPDM و FKM (وایتون) است.
• برند و کشور سازنده: محصولات برندهای معتبر اروپایی مانند EagleBurgmann به دلیل کیفیت بالاتر و کنترل کیفی دقیق‌تر، قیمت بیشتری نسبت به نمونه‌های چینی یا داخلی دارند.
• نمایندگی و تامین‌کننده: خرید از یک نمایندگی سیل EA560 معتبر، تضمین‌کننده اصالت کالا و قیمت مناسب است.

چگونه سایز مناسب را انتخاب کنیم؟

انتخاب سایز اشتباه، منجر به نصب نشدن سیل یا نشتی آن خواهد شد. برای تعیین سایز صحیح مکانیکال سیل EA560، سه بعد اصلی را باید اندازه‌گیری کنید: قطر شفت (d1) در محل نصب سیل، قطر داخلی محفظه آب‌بندی (Housing Bore) برای جا زدن بخش ثابت (Seat)، و طول موثر نصب (Installation Length). دقیق‌ترین راه، اندازه‌گیری این ابعاد با کولیس دیجیتال از روی قطعه قدیمی یا شفت و محفظه پمپ است. سپس با مراجعه به کاتالوگ سیل EA560، سایز استاندارد مطابق با اندازه‌های خود را پیدا کنید.

نکات کلیدی در نصب و نگهداری

نصب صحیح، عمر آب بند مکانیکی EA560 را تضمین می‌کند. قبل از نصب، از تمیز بودن شفت و محفظه اطمینان حاصل کنید. سطوح کربنی و سرامیکی سیل بسیار شکننده هستند؛ از وارد کردن ضربه به آن‌ها جداً خودداری کنید. برای روانکاری و جا زدن آسان‌تر اورینگ‌ها و بیلوز، از آب و صابون یا روان‌کننده‌های سیلیکونی استفاده کنید و هرگز از گریس یا روغن‌های نفتی استفاده نکنید. پس از نصب، از هم‌محور بودن پمپ و موتور اطمینان حاصل کرده و پمپ را برای چند لحظه بدون سیال روشن نکنید (Dry-Running).

نتیجه‌گیری: چرا سیل EA560 بهترین انتخاب است؟

همانطور که در این راهنمای جامع بررسی کردیم، مکانیکال سیل EA560 یک قطعه مهندسی‌شده، قابل اعتماد و بسیار کارآمد برای طیف وسیعی از کاربردهای عمومی است. طراحی هوشمندانه مبتنی بر بیلوز الاستومری، آن را در برابر انحرافات شفت مقاوم کرده و طول عمر بالایی را برایش به ارمغان می‌آورد. استقلال از جهت چرخش، نصب آن را ساده کرده و طول محوری کوتاه آن، امکان استفاده در فضاهای محدود را فراهم می‌سازد. این ویژگی‌ها، EA560 را به گزینه‌ای ایده‌آل برای پمپ‌های آب، سیستم‌های سیرکولاسیون، پمپ‌های شناور و بسیاری دیگر تبدیل کرده است.

علاوه بر مزایای فنی، تنوع گسترده در متریال‌های ساخت به شما این امکان را می‌دهد که سیل EA560 را دقیقاً مطابق با نیازهای شیمیایی و دمایی فرآیند خود سفارشی‌سازی کنید. این انعطاف‌پذیری در کنار قیمت رقابتی، این آب‌بند را به یک راه‌حل اقتصادی و هوشمندانه تبدیل می‌کند. اگر به دنبال یک سیل مکانیکی “همه‌فن‌حریف” هستید که عملکردی اثبات‌شده و کیفیتی بالا داشته باشد، بدون شک خرید سیل مکانیکی EA560 یکی از بهترین تصمیم‌هایی است که می‌توانید بگیرید. برای مشاوره تخصصی و استعلام قیمت سیل EA560، می‌توانید با کارشناسان ما در تماس باشید.

سوالات متداول (FAQ)

1. تفاوت اصلی بین مکانیکال سیل EA560 و EB560 چیست؟

هر دو مدل از طراحی بیلوز الاستومری بهره می‌برند، اما تفاوت اصلی در طول نصب آن‌هاست. مدل EA560 طول نصب (طول کاری) کوتاه‌تری دارد و برای پمپ‌هایی که فضای محوری کمی دارند طراحی شده است، در حالی که مدل EB560 طول بلندتری دارد و مطابق با استاندارد EN 12756 ساخته شده است.

2. آیا می‌توان از سیل EA560 برای سیالات حاوی ذرات جامد استفاده کرد؟

سیل EA560 اصولاً برای سیالات تمیز یا با غلظت پایین ذرات جامد طراحی شده است. برای سیالات ساینده، استفاده از سطوح مقاوم‌تر مانند سیلیکون کارباید (SiC/SiC) توصیه می‌شود. برای کاربردهای بسیار ساینده، بهتر است از سیل‌های کارتریجی یا سیستم‌های شستشو (Flushing) استفاده شود.

3. بهترین ترکیب متریال برای آب داغ چیست؟

برای آب داغ (مثلاً تا 90 درجه سانتی‌گراد)، بهترین انتخاب استفاده از بیلوز و اورینگ از جنس EPDM است، زیرا مقاومت دمایی بالاتری نسبت به NBR دارد. برای سطوح، ترکیب کربن/سیلیکون کارباید (B/Q1) یا سیلیکون کارباید/سیلیکون کارباید (Q1/Q2) عملکرد بسیار خوبی خواهد داشت.

4. عمر مفید یک آب بند مکانیکی EA560 چقدر است؟

عمر مفید سیل به عوامل متعددی بستگی دارد: شرایط کاری (فشار، دما، سرعت)، نوع سیال، انتخاب صحیح متریال و کیفیت نصب. در شرایط ایده‌آل و با نگهداری مناسب، یک سیل EA560 می‌تواند چندین سال کار کند. اما در شرایط سخت، ممکن است عمر آن به چند ماه کاهش یابد.

5. چگونه می‌توانم اصالت سیل EA560 خریداری شده را تشخیص دهم؟

برای اطمینان از اصالت کالا، همیشه از نمایندگی‌های معتبر خرید کنید. محصولات اصلی معمولاً دارای بسته‌بندی باکیفیت، حکاکی لیزری کد محصول و متریال بر روی بدنه سیل و دفترچه راهنما هستند. از خرید محصولات بدون بسته‌بندی یا با قیمت‌های نامعقول پایین خودداری کنید.
همچنین میتوانید سیل خریداری شده را با اطلاعات موجود در صفحه این محصول از سایت اصلی مطابقت دهید.

6. آیا برای نصب سیل EA560 به ابزار خاصی نیاز است؟

خیر، یکی از مزایای این سیل سادگی نصب آن است. برای نصب به ابزار پیچیده‌ای نیاز نیست و تنها با داشتن ابزارهای عمومی مانند آچار، پیچ‌گوشتی و کولیس برای اندازه‌گیری دقیق، می‌توان آن را نصب کرد. مهم‌ترین نکته، رعایت بهداشت و دقت در حین کار است.

7. کد شناسایی سیل EA560 (مثلاً EA560-25-Q1Q1EGG) به چه معناست؟

این کدها اطلاعات کاملی از سیل ارائه می‌دهند. “EA560” مدل سیل است. “25” قطر شفت به میلی‌متر است. “Q1Q1” نشان‌دهنده متریال سطح متحرک و ثابت (هر دو سیلیکون کارباید) است. “E” متریال بیلوز (EPDM) است و “GG” سایر قطعات مانند فنر و بدنه را مشخص می‌کند. آشنایی با این کدها به شما در سفارش دقیق کمک می‌کند.

8. در صورت نشتی جزئی پس از نصب، چه باید کرد؟

نشتی جزئی در ساعات اولیه کار (دوره آب‌بندی یا Break-in) ممکن است طبیعی باشد تا سطوح کاملاً بر روی هم منطبق شوند. اگر نشتی پس از چند ساعت کار ادامه داشت، پمپ را متوقف کرده و از نصب صحیح، عدم آسیب‌دیدگی سطوح و اورینگ‌ها و تمیز بودن سیستم اطمینان حاصل کنید.
