سیل پمپ KSB

استاندارد EN 12756: کلید شناسایی و جایگزینی سیل پمپ KSB

یکی از بزرگترین مزایای کار با پمپ‌های KSB، پایبندی این شرکت به استانداردهای بین‌المللی است. اکثر سیل مکانیکی پمپ KSB، به ویژه در مدل‌های محبوبی مانند Etanorm و Etabloc، بر اساس استاندارد اروپایی **EN 12756** (که قبلاً با نام DIN 24960 شناخته می‌شد) طراحی و ساخته می‌شوند. این ویژگی خبر فوق‌العاده‌ای برای تیم‌های تعمیرات و نگهداری است.

چرا پمپ‌های KSB از این استاندارد پیروی می‌کنند؟

پیروی از این استاندارد به این معناست که ابعاد محفظه آب‌بندی (Stuffing Box) در پمپ‌های مختلف، یکسان و از پیش تعریف شده است. این امر به شما اجازه می‌دهد تا به راحتی مکانیکال سیل پمپ KSB را با یک سیل استاندارد معادل از یک تولیدکننده معتبر دیگر جایگزین کنید، بدون اینکه نگران عدم تطابق ابعادی باشید. این ویژگی، شما را از وابستگی به یک تامین‌کننده خاص رها کرده و دسترسی به قطعات یدکی را تسریع می‌بخشد.

مفهوم سیل‌های متعادل (Balanced) و اهمیت آن در پمپ‌های KSB

بسیاری از پمپ‌های KSB در فشارهای کاری بالا عمل می‌کنند. در این شرایط، فشار بالای سیال می‌تواند نیروی زیادی به سطوح درگیر سیل وارد کرده و باعث تولید حرارت بیش از حد و سایش سریع آن‌ها شود. سیل‌های متعادل (Balanced Seals) با طراحی هوشمندانه خود، بخشی از این فشار هیدرولیکی را خنثی می‌کنند. این کار باعث کاهش بار روی سطوح، کاهش تولید حرارت، افزایش طول عمر سیل و امکان کار در فشارهای بالاتر می‌شود. به همین دلیل، بسیاری از سیل‌های مورد استفاده در پمپ‌های فرآیندی KSB از نوع متعادل هستند.

کاتالوگ فنی و انواع مکانیکال سیل پمپ KSB

برای انتخاب دقیق سیل پمپ KSB، باید با زبان فنی آن آشنا بود. پمپ‌های صنعتی نیازمند متریال‌های بسیار مقاومی هستند که بتوانند در برابر دما، فشار و خورندگی شیمیایی سیالات مختلف دوام بیاورند. در این بخش به بررسی گزینه‌های موجود در یک کاتالوگ سیل پمپ KSB می‌پردازیم.

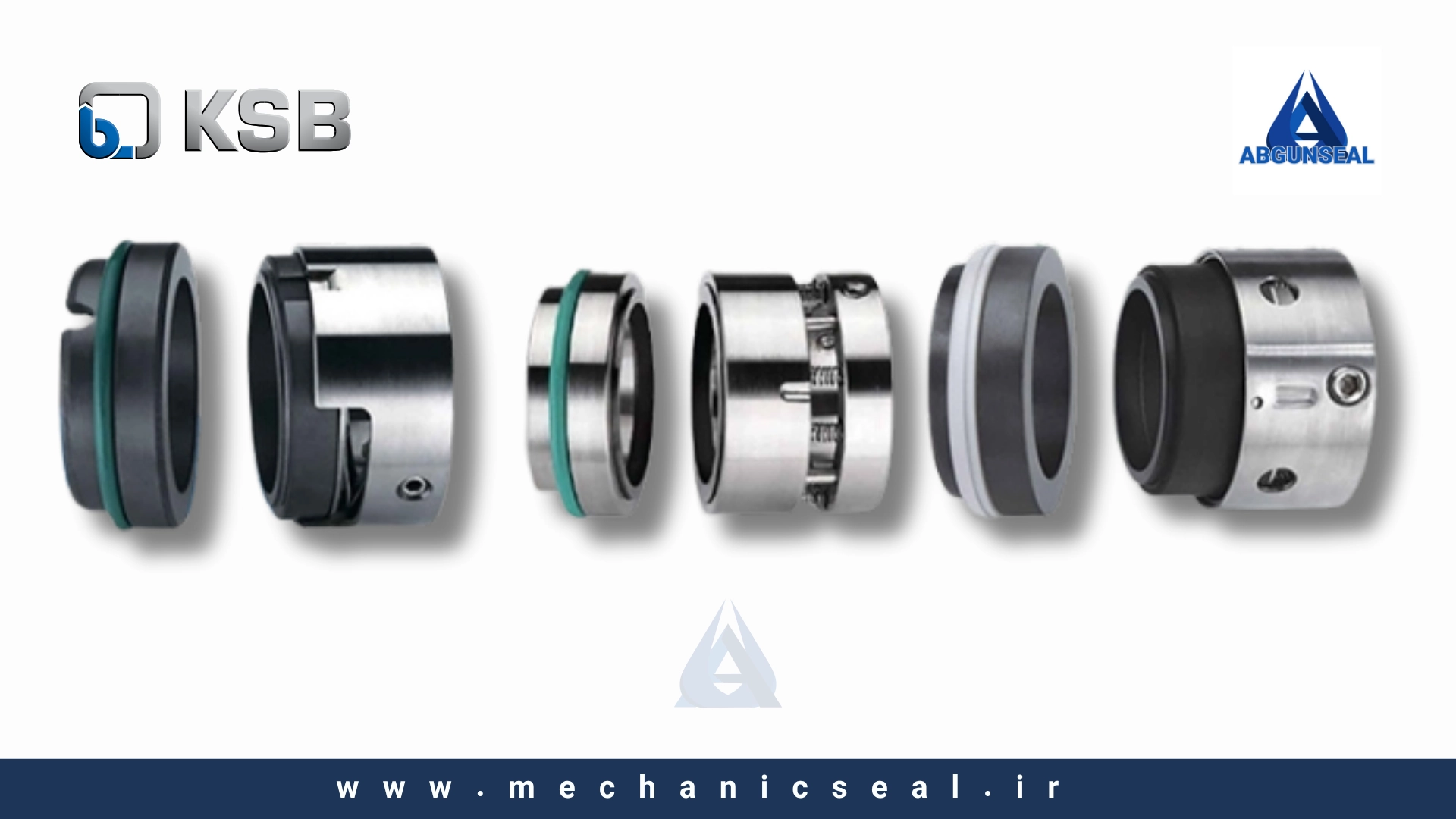

معادل‌های استاندارد و رایج (Burgmann M7N, M74, MG1)

به لطف استاندارد EN 12756، شناسایی معادل‌ها بسیار ساده است. برخی از رایج‌ترین کدهای استانداردی که برای پمپ‌های KSB استفاده می‌شوند عبارتند از:

• Burgmann M7N / M74: این سیل‌های متعادل با طراحی چند فنره، یکی از پراستفاده‌ترین مدل‌ها در پمپ‌های فرآیندی KSB هستند. طراحی آن‌ها برای کار در شرایط سخت و فشارهای بالا بهینه شده است.
• Burgmann MG1 / MG12: برای کاربردهای عمومی‌تر و پمپ‌های کوچک‌تر KSB (مانند برخی مدل‌های Etanorm)، از این سیل‌های آکاردئونی بسیار رایج و قابل اطمینان استفاده می‌شود.
• Burgmann HJ92N: این سیل متعادل و مقاوم، گزینه‌ای عالی برای کاربردهای دما بالا در صنایع نفت و گاز و پتروشیمی است که در برخی پمپ‌های خاص KSB یافت می‌شود.
• مشاهده دیگر مکانیکال سیل های بورگمن

تحلیل متریال: فراتر از کربن و سرامیک

کاربردهای صنعتی پمپ‌های KSB، نیازمند متریال‌هایی با عملکرد بسیار بالاست. ترکیب استاندارد کربن/سرامیک در اینجا به ندرت پاسخگوست.

سطوح درگیر (Faces): چرا سیلیکون و تنگستن کارباید؟

• سیلیکون کارباید / سیلیکون کارباید (SiC/SiC): این ترکیب، انتخاب طلایی برای اکثر کاربردهای صنعتی است. مقاومت فوق‌العاده در برابر سایش، شوک حرارتی و خوردگی شیمیایی، آن را به بهترین گزینه برای پمپاژ آب‌های حاوی املاح، فاضلاب‌های صنعتی (در پمپ‌های Amarex) و بسیاری از مواد شیمیایی تبدیل کرده است.
• تنگستن کارباید / تنگستن کارباید (TC/TC): زمانی که با سیالات بسیار ساینده (مانند دوغاب‌ها یا سیالات حاوی کریستال‌های سخت) روبرو هستیم، تنگستن کارباید با سختی بی‌نظیر خود وارد میدان می‌شود. این متریال گران‌تر است اما در شرایط سخت، طول عمری بی‌رقیب ارائه می‌دهد.

الاستومرها (Elastomers): انتخاب بین EPDM و Viton (FKM)

بخش‌های لاستیکی سیل باید با دما و خواص شیمیایی سیال کاملاً سازگار باشند.

• Viton® (FKM): این متریال به دلیل مقاومت عالی در برابر طیف وسیعی از هیدروکربن‌ها، روغن‌ها، سوخت‌ها، اسیدهای ملایم و دماهای بالا، پرکاربردترین الاستومر در سیل‌های پمپ KSB است.
• EPDM: برای کاربردهای مرتبط با آب (سرد، گرم، آشامیدنی) و سیستم‌های تهویه مطبوع، EPDM بهترین گزینه است.

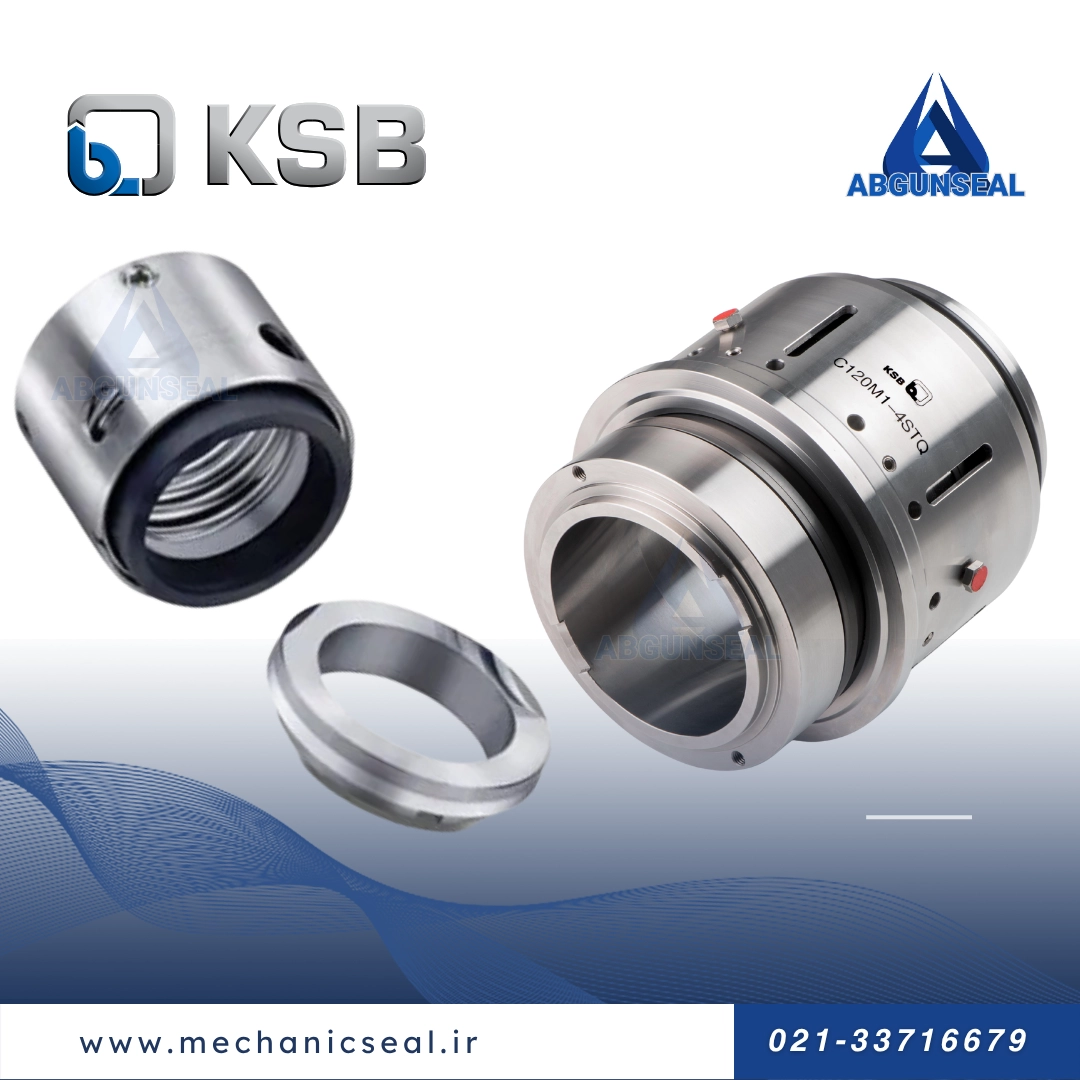

سیل‌های کاتریجی: راه حل مدرن برای پمپ‌های حساس

در پمپ‌های بزرگ، گران‌قیمت و یا فرآیندهایی که توقف در آن‌ها فاجعه‌بار است، KSB از سیل‌های کاتریجی (Cartridge Seals) استفاده می‌کند. این سیل‌ها یک مجموعه یکپارچه و از پیش تنظیم شده هستند که نصب آن‌ها فوق‌العاده سریع و آسان است و احتمال خطای انسانی در هنگام نصب را به صفر می‌رساند. اگرچه قیمت اولیه آن‌ها بالاتر است، اما در بلندمدت با کاهش زمان تعمیرات و افزایش قابلیت اطمینان، هزینه‌ها را جبران می‌کنند.

راهنمای انتخاب و خرید هوشمندانه سیل KSB

اکنون که با جزئیات فنی آشنا شدید، فرآیند انتخاب و خرید سیل پمپ KSB بسیار شفاف‌تر خواهد بود. با داشتن اطلاعات صحیح، می‌توانید بهترین تصمیم را برای تجهیزات خود بگیرید.

اطلاعات فنی مورد نیاز قبل از خرید

برای دریافت مشاوره دقیق یا سفارش قطعه، داشتن اطلاعات زیر ضروری است:

• مدل دقیق پمپ و شماره سریال (Serial Number): این اطلاعات که روی پلاک پمپ حک شده، بهترین و دقیق‌ترین راه برای شناسایی قطعه اصلی است.
• شرایط کاری: نوع دقیق سیال، دما، فشار و سرعت چرخش پمپ به انتخاب صحیح متریال کمک شایانی می‌کند.
• ابعاد کلیدی (در صورت نداشتن مدل): همانطور که در مقاله آموزش اندازه‌گیری با کولیس توضیح داده شد، اندازه‌گیری دقیق قطر شفت، قطر نشیمنگاه و طول کاری سیل، راه جایگزین برای شناسایی قطعه است.

عوامل موثر بر قیمت مکانیکال سیل KSB

قیمت مکانیکال سیل KSB به شدت تحت تاثیر متریال‌های به کار رفته در آن است. یک سیل با سطوح تنگستن کارباید و اورینگ کالرز (FFKM) به مراتب گران‌تر از یک سیل با سطوح سیلیکون کارباید و اورینگ وایتون خواهد بود. همچنین، سیل‌های کاتریجی به دلیل پیچیدگی ساخت، قیمت بالاتری نسبت به سیل‌های تکی (Component Seals) دارند. برند سازنده و استاندارد بودن قطعه نیز از دیگر عوامل تاثیرگذار است.

سیل اصلی (OEM) در مقابل سیل معادل باکیفیت

سیل‌های اصلی KSB (OEM) بالاترین کیفیت را تضمین می‌کنند اما ممکن است گران‌تر و زمان تحویل طولانی‌تری داشته باشند. از سوی دیگر، سیل‌های معادل استاندارد از برندهای معتبری مانند EagleBurgmann، John Crane یا Aesseal، کیفیتی کاملاً مشابه یا حتی بهتر را با قیمتی رقابتی‌تر و دسترسی سریع‌تر ارائه می‌دهند. انتخاب یک تامین‌کننده معتبر برای قطعات معادل، کلید موفقیت در این رویکرد است.

نتیجه‌گیری: سرمایه‌گذاری بر روی دانش فنی و کیفیت

در نهایت، آب بند پمپ KSB یک قطعه یدکی ساده نیست، بلکه یک جزء مهندسی پیشرفته است که نقش مستقیمی در قابلیت اطمینان، ایمنی و کارایی فرآیندهای صنعتی شما دارد. درک تفاوت‌های فنی بین سیل‌های متعادل و نامتعادل، شناخت مقاومت شیمیایی و حرارتی متریال‌های مختلف و آگاهی از استانداردهای جهانی، به شما این امکان را می‌دهد که بهترین انتخاب ممکن را انجام دهید. این دانش، یک سرمایه‌گذاری ارزشمند برای کاهش توقف‌های اضطراری و بهینه‌سازی هزینه‌های نگهداری و تعمیرات است.

به یاد داشته باشید که در محیط‌های صنعتی، مصالحه بر سر کیفیت یک قطعه حیاتی مانند سیل مکانیکی، می‌تواند منجر به خسارت‌های جبران‌ناپذیری شود. انتخاب یک قطعه باکیفیت، چه اصلی و چه معادل استاندارد، تضمین‌کننده آرامش خاطر شما و تداوم تولید خواهد بود. برای دریافت مشاوره تخصصی در این زمینه، همواره می‌توانید با کارشناسان فنی ما در تماس باشید.

پرسش و پاسخ‌های متداول (FAQ)

1. چگونه بفهمم سیل پمپ KSB من از نوع متعادل (Balanced) است؟

سیل‌های متعادل معمولاً یک “پله” یا تغییر قطر روی غلاف یا بخش متحرک خود دارند. همچنین، اگر پمپ شما در فشارهای بالای 10 بار (150 PSI) کار می‌کند، به احتمال زیاد سیل آن از نوع متعادل است. بهترین راه، بررسی کاتالوگ پمپ یا مشاوره با متخصص است.

2. آیا می‌توانم یک سیل نامتعادل را با نوع متعادل جایگزین کنم؟

بله، در بسیاری از موارد این کار امکان‌پذیر و حتی توصیه می‌شود، به شرطی که ابعاد نصب هر دو سیل یکسان باشد (که به لطف استاندارد EN 12756 اغلب اینطور است). این ارتقا می‌تواند عمر آب‌بند را در فشارهای بالا به طور چشمگیری افزایش دهد.

3. تفاوت اصلی بین Viton (FKM) و EPDM در کاربرد صنعتی چیست؟

قانون کلی این است: EPDM برای آب و گلیکول، و Viton برای نفت و مواد شیمیایی. Viton مقاومت عالی در برابر هیدروکربن‌ها و بسیاری از اسیدها دارد، در حالی که EPDM در این موارد به سرعت تخریب می‌شود. برعکس، Viton در برابر بخار آب داغ و برخی حلال‌های خاص مقاومت خوبی ندارد.

4. آیا سیل‌های پمپ لجن‌کش KSB (سری Amarex) ویژگی خاصی دارند؟

بله. این پمپ‌ها معمولاً از سیل‌های دوبل (پشت به پشت یا رو در رو) استفاده می‌کنند که در یک محفظه روغن کار می‌کنند. متریال استاندارد برای این سیل‌ها به دلیل وجود ذرات ساینده در فاضلاب، ترکیب بسیار مقاوم سیلیکون کارباید/سیلیکون کارباید است.

5. کد متریال در سیل‌های استاندارد به چه معناست؟ (مثلاً Q1Q1VGG)

این کدها زبان جهانی متریال سیل هستند. برای مثال، در کد بورگمن، Q1 به سیلیکون کارباید و V به وایتون (Viton) اشاره دارد. دانستن این کدها به شما اجازه می‌دهد تا بدون دیدن سیل، از متریال آن مطلع شوید.

6. چرا قیمت سیل‌های کاتریجی KSB بسیار بالاتر است؟

قیمت بالاتر به دلیل طراحی پیچیده‌تر، وجود قطعات بیشتر (مانند غلاف، گلند و اتصالات) و فرآیند مونتاژ و تنظیم کارخانه‌ای است. این هزینه اولیه با کاهش چشمگیر زمان نصب و حذف خطاهای انسانی جبران می‌شود.

7. آیا برای نصب سیل پمپ KSB نیاز به ابزار خاصی است؟

برای سیل‌های تکی (Component)، ابزارهای عمومی کافی است اما دقت و تمیزی بسیار بالایی لازم است. برای سیل‌های کاتریجی، نصب بسیار ساده‌تر است و معمولاً فقط نیاز به سفت کردن چند پیچ و خارج کردن پین‌های تنظیم دارد. ( مشاهده صفحه سیل ها از سایت خود شرکت KSB)

8. آیا می‌توانم سیل پمپ KSB را تعمیر کنم؟

تعمیر سیل مکانیکی (به فرآیند لپینگ یا سنگ‌زنی مجدد سطوح) یک کار بسیار تخصصی است که فقط برای سیل‌های بزرگ و گران‌قیمت توجیه اقتصادی دارد و نیازمند تجهیزات دقیق است. برای سیل‌های استاندارد، تعویض کامل قطعه همیشه بهترین و مطمئن‌ترین راه است.
