مکانیکال سیل M3N: راهنمای جامع خرید و آشنایی با این آب‌بند صنعتی قدرتمند
در دنیای صنعت و تجهیزات دوار، اطمینان از آب‌بندی صحیح و کارآمد امری حیاتی است. نشتی سیالات می‌تواند منجر به توقف خط تولید، آسیب به تجهیزات، هدر رفتن مواد گرانبها و حتی خطرات زیست‌محیطی شود. در این میان، مکانیکال سیل‌ها به عنوان راهکاری پیشرفته و قابل اعتماد برای آب‌بندی پمپ‌ها، کمپرسورها، میکسرها و سایر ماشین‌آلات دوار، نقش کلیدی ایفا می‌کنند.
اگر شما نیز به دنبال یک سیل با عملکرد بالا، طول عمر طولانی و قابلیت اطمینان هستید، احتمالاً نام سیل M3N به گوشتان خورده است. سیل مکانیکی M3N به دلیل طراحی منحصربه‌فرد، مواد با کیفیت ساخت و عملکرد بی‌نقص در صنایع مختلف، به یک انتخاب محبوب تبدیل شده است.
در این صفحه، ما قصد داریم تا به صورت جامع و کامل به بررسی مکانیکال سیل M3N بپردازیم. از معرفی اجزا و نحوه عملکرد آن گرفته تا مزایا، کاربردها و نکات مهم در هنگام خرید، هر آنچه که برای تصمیم‌گیری آگاهانه نیاز دارید را در اختیار شما قرار خواهیم داد. با ما همراه باشید تا با این آب‌بند صنعتی قدرتمند بیشتر آشنا شوید.
2. مکانیکال سیل چیست و چرا به آن نیاز داریم؟
2.1. تعریف مکانیکال سیل
مکانیکال سیل (Mechanical Seal) یک وسیله آب‌بندی دینامیک است که برای جلوگیری از نشتی سیالات (مایع یا گاز) از محل اتصال بین یک شفت دوار و یک محفظه ثابت (مانند بدنه پمپ یا کمپرسور) استفاده می‌شود. این نوع آب‌بند از دو سطح صاف و صیقلی تشکیل شده است که به صورت عمود بر محور شفت در کنار یکدیگر قرار می‌گیرند و با ایجاد یک لایه نازک از سیال بین خود، از نشتی جلوگیری می‌کنند.
2.2. اهمیت استفاده از مکانیکال سیل در صنعت
در بسیاری از فرآیندهای صنعتی، انتقال و جابجایی سیالات با استفاده از پمپ‌ها و سایر تجهیزات دوار انجام می‌شود. آب‌بندی این تجهیزات از اهمیت بالایی برخوردار است، زیرا نشتی می‌تواند خسارات جبران‌ناپذیری به بار آورد. مکانیکال سیل‌ها با ارائه یک راهکار آب‌بندی مطمئن و کارآمد، مزایای متعددی را برای صنایع به ارمغان می‌آورند:
- جلوگیری از نشتی: اصلی‌ترین وظیفه مکانیکال سیل، ممانعت از خروج سیال از محفظه و ورود آلودگی به داخل آن است.
- کاهش هزینه‌ها: با جلوگیری از هدر رفتن سیالات گرانبها و کاهش نیاز به تعمیرات ناشی از نشتی، هزینه‌های عملیاتی کاهش می‌یابد.
- افزایش ایمنی: جلوگیری از نشتی مواد خطرناک و سمی، محیط کار ایمن‌تری را فراهم می‌کند.
- بهبود عملکرد تجهیزات: آب‌بندی مناسب باعث عملکرد بهینه و طول عمر بیشتر تجهیزات دوار می‌شود.
- حفاظت از محیط زیست: جلوگیری از انتشار مواد آلاینده به محیط زیست، مسئولیت‌پذیری زیست‌محیطی را تقویت می‌کند.
2.3. مقایسه مکانیکال سیل با سایر روش‌های آب‌بندی
روش‌های آب‌بندی دیگری مانند گلند (Packing) نیز وجود دارند، اما مکانیکال سیل‌ها در بسیاری از کاربردها به دلیل مزایای زیر، برتری دارند:
- آب‌بندی بهتر: مکانیکال سیل‌ها در مقایسه با گلندها، آب‌بندی بسیار مطمئن‌تری ارائه می‌دهند و احتمال نشتی در آن‌ها به مراتب کمتر است.
- اصطکاک کمتر: سطوح صاف و صیقلی مکانیکال سیل اصطکاک کمتری ایجاد می‌کنند که منجر به کاهش مصرف انرژی و استهلاک شفت می‌شود.
- نیاز به نگهداری کمتر: مکانیکال سیل‌ها معمولاً نیاز به تنظیم و نگهداری کمتری نسبت به گلندها دارند.
- طول عمر بیشتر: با طراحی و مواد مناسب، مکانیکال سیل‌ها می‌توانند عمر طولانی‌تری نسبت به گلندها داشته باشند.
3. معرفی مکانیکال سیل M3N

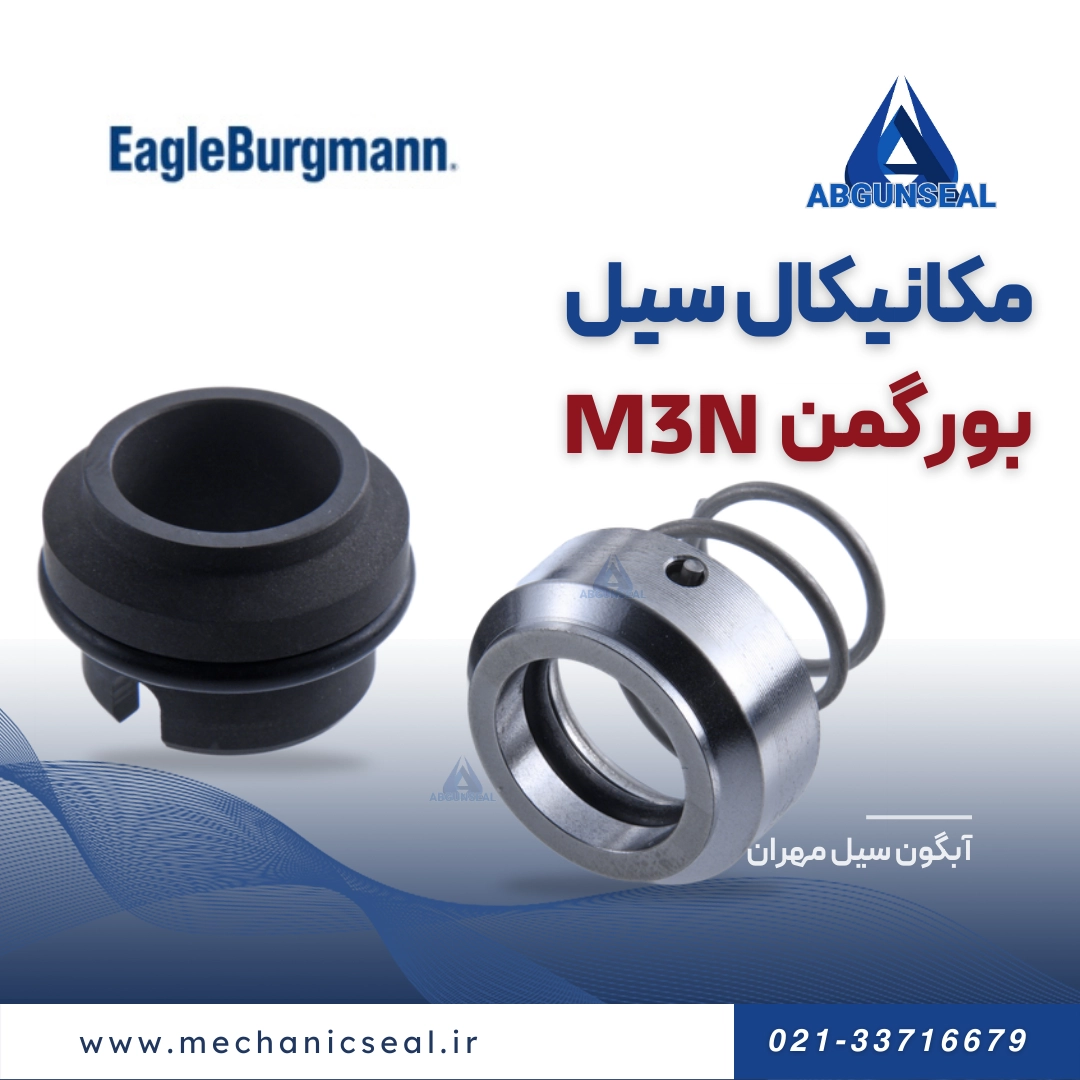

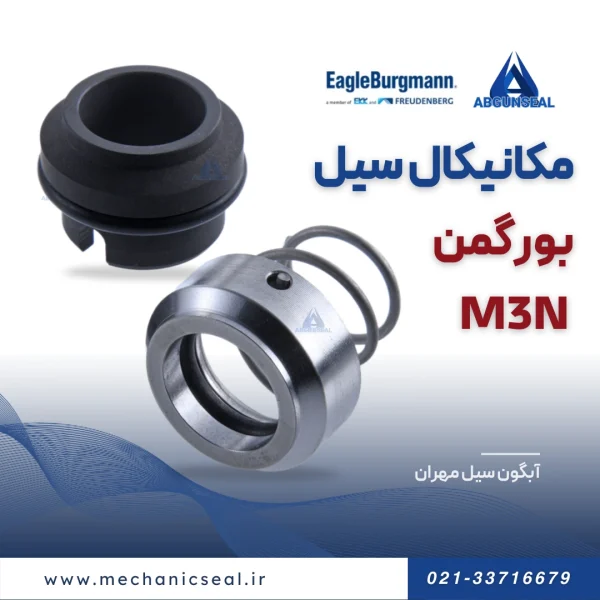

3.1. طراحی و ساختار سیل M3N
سیل M3N یک نوع مکانیکال سیل با طراحی خاص و کاربردی است که برای آب‌بندی انواع پمپ‌ها و تجهیزات دوار در شرایط کاری متنوع مورد استفاده قرار می‌گیرد. طراحی این سیل مکانیکی معمولاً شامل یک رینگ ثابت (Seat) و یک رینگ متحرک (Rotary Face) است که با استفاده از فنرها و الاستومرها در کنار یکدیگر قرار گرفته و آب‌بندی را انجام می‌دهند.

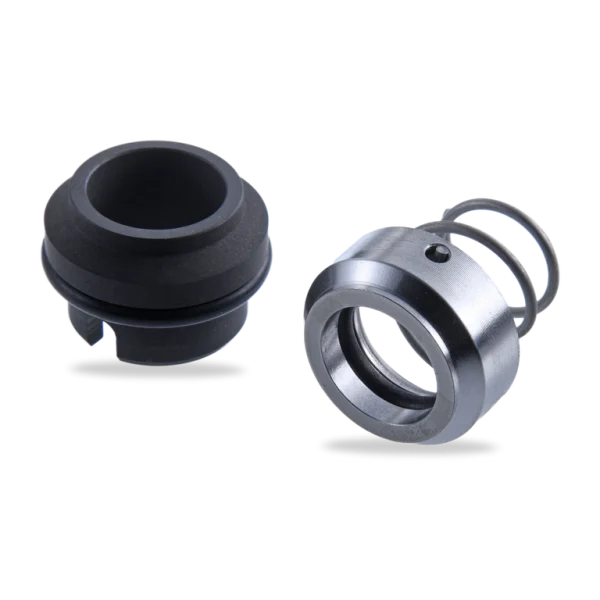

[محل قرارگیری تصویر سیل M3N]
3.2. اجزای اصلی مکانیکال سیل مدل M3N
سیل M3N از اجزای مختلفی تشکیل شده است که هر کدام وظیفه خاصی در فرآیند آب‌بندی ایفا می‌کنند:
3.2.1. رینگ ثابت (Seat)
رینگ ثابت، قطعه‌ای است که به صورت ثابت در محفظه پمپ یا تجهیزات دیگر نصب می‌شود. سطح آن بسیار صاف و صیقلی است و با سطح رینگ متحرک در تماس قرار می‌گیرد تا آب‌بندی انجام شود. جنس رینگ ثابت بسته به نوع سیال و شرایط کاری می‌تواند از موادی مانند سرامیک، کربن، سیلیکون کارباید یا تنگستن کارباید باشد.
3.2.2. رینگ متحرک (Rotary Face)
رینگ متحرک، قطعه‌ای است که بر روی شفت نصب شده و با آن می‌چرخد. سطح این رینگ نیز بسیار صاف و صیقلی بوده و در تماس با رینگ ثابت قرار می‌گیرد. جنس رینگ متحرک نیز مشابه رینگ ثابت، بسته به کاربرد می‌تواند متفاوت باشد.
3.2.3. الاستومرها (O-rings, Gaskets)
الاستومرها، قطعات آب‌بندی ثانویه هستند که برای جلوگیری از نشتی بین رینگ ثابت و محفظه، و بین رینگ متحرک و شفت استفاده می‌شوند. این قطعات معمولاً از موادی مانند NBR، EPDM، Viton یا PTFE ساخته می‌شوند که مقاومت خوبی در برابر سیالات و دماهای مختلف دارند.
3.2.4. فنرها (Springs)
فنرها وظیفه اعمال نیروی لازم برای حفظ تماس بین سطوح رینگ ثابت و متحرک را بر عهده دارند. این نیرو باعث ایجاد یک لایه نازک از سیال بین سطوح می‌شود که ضمن روانکاری، از نشتی نیز جلوگیری می‌کند. در سیل M3N ممکن است از یک یا چند فنر با طراحی‌های مختلف استفاده شود.
3.2.5. سایر اجزا
علاوه بر اجزای اصلی ذکر شده، مکانیکال سیل M3N ممکن است شامل قطعات دیگری مانند بوش (Sleeve)، گلویی (Collar) و پین‌های انتقال گشتاور (Drive Pins) نیز باشد که هر کدام نقش خاصی در عملکرد و نصب سیل ایفا می‌کنند.
3.3. جنس مواد به کار رفته در سیل M3N و اهمیت آن
انتخاب جنس مواد مناسب برای ساخت اجزای سیل M3N از اهمیت بسیار بالایی برخوردار است. جنس مواد باید با نوع سیال، دما، فشار و سرعت چرخش شفت سازگار باشد تا از خوردگی، سایش و خرابی زودهنگام سیل جلوگیری شود. برخی از مواد رایج مورد استفاده در ساخت سیل M3N عبارتند از:
- کربن گرافیت: برای رینگ متحرک، به دلیل خود روانکاری و مقاومت در برابر سایش.
- سرامیک (آلومینا): برای رینگ ثابت، به دلیل سختی بالا و مقاومت شیمیایی خوب.
- سیلیکون کارباید: برای رینگ ثابت و متحرک، در کاربردهای با فشار و دمای بالا و سیالات خورنده.
- تنگستن کارباید: برای رینگ ثابت و متحرک، در کاربردهای با سایش بالا و سیالات حاوی ذرات جامد.
- NBR (نیتریل): برای الاستومرها، مقاومت خوب در برابر روغن‌ها و هیدروکربن‌ها.
- EPDM (اتیلن پروپیلن داین مونومر): برای الاستومرها، مقاومت خوب در برابر آب، بخار و مواد شیمیایی رقیق.
- Viton (فلوروالاستومر): برای الاستومرها، مقاومت عالی در برابر دماهای بالا و مواد شیمیایی تهاجمی.
- PTFE (تفلون): برای الاستومرها و گاهی اوقات برای رینگ‌ها، مقاومت شیمیایی بسیار بالا و ضریب اصطکاک پایین.
انتخاب صحیح جنس مواد، طول عمر و عملکرد بهینه سیل M3N را تضمین می‌کند.
4. نحوه عملکرد مکانیکال سیل M3N
4.1. ایجاد لایه نازک سیال بین سطوح آب‌بندی
عملکرد اصلی مکانیکال سیل M3N بر اساس ایجاد یک لایه بسیار نازک از سیال (در حد چند میکرون) بین سطوح صاف و صیقلی رینگ ثابت و متحرک است. این لایه سیال به عنوان یک روانکار عمل کرده و از تماس مستقیم سطوح و در نتیجه سایش آن‌ها جلوگیری می‌کند. در عین حال، نیروی سطحی (Surface Tension) و فشار سیال، از نشتی قابل توجه جلوگیری می‌کنند.
4.2. نقش فنرها در حفظ تماس سطوح
فنر یا فنرهای موجود در سیل M3N وظیفه اعمال نیروی محوری به رینگ متحرک را بر عهده دارند. این نیرو باعث می‌شود که رینگ متحرک به طور مداوم با رینگ ثابت در تماس باشد و آب‌بندی حفظ شود. طراحی فنرها به گونه‌ای است که نیروی مناسب را در شرایط کاری مختلف اعمال کنند.
4.3. تاثیر فشار سیال بر عملکرد سیل M3N
فشار سیال موجود در سیستم نیز نقش مهمی در عملکرد سیل M3N ایفا می‌کند. فشار سیال به سطوح آب‌بندی نیرو وارد کرده و به حفظ تماس بین آن‌ها کمک می‌کند. با این حال، طراحی سیل باید به گونه‌ای باشد که بتواند فشار کاری مورد نظر را تحمل کند و از باز شدن سطوح آب‌بندی در اثر فشار زیاد جلوگیری شود.
5. مزایای استفاده از مکانیکال سیل M3N
استفاده از مکانیکال سیل M3N مزایای متعددی را برای کاربران به همراه دارد:
5.1. آب‌بندی مطمئن و کارآمد
سیل M3N با طراحی دقیق و استفاده از مواد با کیفیت، یک آب‌بندی بسیار مطمئن و کارآمد را فراهم می‌کند و احتمال نشتی سیالات را به حداقل می‌رساند.
5.2. طول عمر بالا و کاهش هزینه‌های نگهداری
در صورت انتخاب و نصب صحیح، مکانیکال سیل M3N می‌تواند طول عمر بالایی داشته باشد و نیاز به تعمیرات و تعویضات مکرر را کاهش دهد، که این امر منجر به کاهش هزینه‌های نگهداری می‌شود.
5.3. مقاومت در برابر خوردگی و سایش
با انتخاب جنس مواد مناسب، سیل M3N می‌تواند در برابر خوردگی ناشی از سیالات مختلف و سایش ناشی از ذرات معلق مقاومت خوبی از خود نشان دهد.
5.4. عملکرد مناسب در دماها و فشارهای مختلف
سیل M3N با قابلیت طراحی برای شرایط کاری مختلف، می‌تواند در دماها و فشارهای متنوع عملکرد مطلوبی ارائه دهد.
5.5. سازگاری با انواع سیالات
با انتخاب الاستومرها و مواد رینگ مناسب، سیل M3N می‌تواند با طیف گسترده‌ای از سیالات سازگار باشد.
5.6. نصب و تعویض آسان
طراحی سیل M3N معمولاً به گونه‌ای است که نصب و تعویض آن نسبتاً آسان و سریع انجام می‌شود.
6. کاربردهای مکانیکال سیل M3N در صنایع مختلف
مکانیکال سیل M3N به دلیل عملکرد قابل اعتماد و تطبیق‌پذیری بالا، در صنایع مختلف کاربردهای گسترده‌ای دارد:
6.1. صنایع نفت، گاز و پتروشیمی
در آب‌بندی پمپ‌ها، کمپرسورها و سایر تجهیزات مورد استفاده در فرآیندهای استخراج، پالایش و انتقال نفت و گاز.
6.2. صنایع شیمیایی
در آب‌بندی پمپ‌های انتقال مواد شیمیایی خورنده و خطرناک.
6.3. صنایع غذایی و دارویی
در آب‌بندی پمپ‌ها و میکسرها در فرآیندهای بهداشتی و استریل.
6.4. صنایع آب و فاضلاب
در آب‌بندی پمپ‌های انتقال آب آشامیدنی، آب خام و فاضلاب.
6.5. صنایع کاغذ و خمیر کاغذ
در آب‌بندی پمپ‌های مورد استفاده در فرآیندهای تولید کاغذ.
6.6. سایر صنایع
در صنایع فولاد، سیمان، نیروگاه‌ها و بسیاری دیگر از صنایعی که نیاز به آب‌بندی تجهیزات دوار دارند.
[محل قرارگیری تصویر پمپ با سیل M3N]
7. نکات مهم در انتخاب و خرید مکانیکال سیل M3N
7.1. نوع سیال و خواص آن (PH، دما، ویسکوزیته و غیره)
اولین و مهم‌ترین قدم در انتخاب سیل M3N، در نظر گرفتن نوع سیالی است که قرار است آب‌بندی شود. خواص فیزیکی و شیمیایی سیال مانند PH، دما، ویسکوزیته، خورندگی و وجود ذرات جامد معلق، نقش تعیین‌کننده‌ای در انتخاب جنس مواد رینگ‌ها و الاستومرهای سیل دارند. برای مثال، برای سیالات اسیدی یا بازی قوی، باید از موادی استفاده شود که مقاومت شیمیایی بالایی دارند.
7.2. فشار و دمای کاری سیستم
فشار و دمای کاری سیستم نیز از عوامل حیاتی در انتخاب سیل مکانیکی مدل M3N هستند. سیل باید قادر به تحمل حداکثر فشار و دمای سیستم در طول عملکرد باشد. انتخاب نادرست می‌تواند منجر به خرابی زودرس سیل و نشتی شود.
7.3. سرعت چرخش شفت
سرعت چرخش شفت بر میزان اصطکاک و حرارت تولید شده در سطوح آب‌بندی تاثیر می‌گذارد. برای سرعت‌های بالا، باید از سیل‌هایی با طراحی خاص و مواد مقاوم در برابر حرارت استفاده شود.
7.4. ابعاد و اندازه محل نصب سیل مکانیکی مدل M3N
ابعاد و اندازه محل نصب سیل در تجهیزات، از جمله قطر شفت و فضای موجود برای نصب سیل، باید به دقت اندازه‌گیری شود و با ابعاد سیل M3N مورد نظر مطابقت داشته باشد.
7.5. جنس مواد سازنده سیل M3N و سازگاری با سیال
همانطور که قبلاً اشاره شد، جنس مواد سازنده رینگ‌ها و الاستومرها باید با سیال مورد استفاده سازگار باشد تا از خوردگی، تورم یا تخریب زودهنگام آن‌ها جلوگیری شود.
7.6. برند و اعتبار سازنده
انتخاب یک برند معتبر و شناخته شده برای سیل M3N می‌تواند تضمین‌کننده کیفیت، عملکرد و طول عمر بالای محصول باشد. همچنین، دسترسی به قطعات یدکی و خدمات پس از فروش نیز از اهمیت بالایی برخوردار است.
7.7. قیمت و در دسترس بودن قطعات یدکی
قیمت سیل M3N بسته به جنس مواد، ابعاد و برند سازنده متفاوت است. علاوه بر قیمت اولیه، باید به در دسترس بودن و قیمت قطعات یدکی نیز توجه شود.
8. نگهداری و افزایش طول عمر مکانیکال سیل M3N
نگهداری صحیح و اصولی می‌تواند به طور قابل توجهی طول عمر مکانیکال سیل M3N را افزایش داده و از خرابی‌های ناگهانی جلوگیری کند:
8.1. نصب صحیح و اصولی
نصب نادرست یکی از عوامل اصلی خرابی زودهنگام مکانیکال سیل‌ها است. نصب باید توسط افراد متخصص و با رعایت دستورالعمل‌های سازنده انجام شود. هم‌ترازی شفت و محفظه، تمیزی سطوح و استفاده از ابزار مناسب از نکات کلیدی در نصب صحیح هستند.
8.2. روانکاری مناسب
حفظ یک لایه نازک از سیال بین سطوح آب‌بندی برای روانکاری و کاهش اصطکاک ضروری است. اطمینان از وجود سیال در محفظه سیل و جلوگیری از کارکرد خشک (Dry Running) بسیار مهم است.
8.3. جلوگیری از کارکرد خشک (Dry Running)
کارکرد پمپ یا تجهیزات بدون وجود سیال در محفظه سیل می‌تواند منجر به تماس مستقیم و سایش سریع سطوح آب‌بندی و در نتیجه خرابی سیل شود. باید از این وضعیت به طور جدی اجتناب شود.
8.4. بازرسی‌های دوره‌ای
انجام بازرسی‌های دوره‌ای برای بررسی وضعیت سیل، تشخیص زودهنگام علائم نشتی یا خرابی و اقدام به موقع برای رفع آن‌ها می‌تواند از مشکلات بزرگتر جلوگیری کند.
8.5. تعویض به موقع قطعات فرسوده
در صورت مشاهده علائم فرسودگی یا آسیب در هر یک از اجزای سیل M3N، باید قطعات فرسوده به موقع تعویض شوند تا از آسیب دیدن سایر اجزا و نشتی جلوگیری شود. استفاده از قطعات یدکی اصلی و با کیفیت توصیه می‌شود.
9. نتیجه‌گیری و جمع‌بندی
مکانیکال سیل M3N به عنوان یک راهکار آب‌بندی پیشرفته و قابل اعتماد، نقش مهمی در عملکرد صحیح و ایمن تجهیزات دوار در صنایع مختلف ایفا می‌کند. طراحی دقیق، استفاده از مواد با کیفیت، عملکرد مطمئن و طول عمر بالا از جمله مزایای این نوع سیل به شمار می‌روند.
با در نظر گرفتن نکات مهم در انتخاب و خرید و همچنین رعایت اصول نگهداری صحیح، می‌توان از حداکثر کارایی و طول عمر سیل M3N بهره‌مند شد و هزینه‌های عملیاتی و نگهداری را به طور قابل توجهی کاهش داد. اگر به دنبال یک سیل با عملکرد بالا و اطمینان هستید، سیل M3N می‌تواند یک انتخاب هوشمندانه برای شما باشد.
10. پرسش و پاسخ‌های متداول درباره مکانیکال سیل M3N
- سوال 1: مکانیکال سیل M3N برای چه نوع سیالاتی مناسب است؟
- پاسخ: سیل M3N با توجه به جنس مواد به کار رفته در ساخت آن، می‌تواند برای طیف گسترده‌ای از سیالات از جمله آب، روغن‌ها، مواد شیمیایی رقیق و برخی مواد خورنده مناسب باشد. برای انتخاب دقیق، باید خواص سیال مورد نظر (PH، دما، ویسکوزیته و غیره) را در نظر بگیرید و با مشخصات فنی سیل مطابقت دهید.
- سوال 2: طول عمر مفید مکانیکال سیل M3N چقدر است؟
- پاسخ: طول عمر مفید سیل M3N به عوامل مختلفی از جمله شرایط کاری (دما، فشار، سرعت)، نوع سیال، کیفیت نصب و نگهداری بستگی دارد. در شرایط ایده‌آل و با نگهداری صحیح، این سیل می‌تواند سال‌ها بدون مشکل کار کند.
- سوال 3: چگونه می‌توان از نشتی مکانیکال سیل M3N جلوگیری کرد؟
- پاسخ: برای جلوگیری از نشتی، اطمینان از نصب صحیح، روانکاری مناسب، جلوگیری از کارکرد خشک، بازرسی‌های دوره‌ای و تعویض به موقع قطعات فرسوده ضروری است. همچنین، انتخاب سیل مناسب با شرایط کاری نیز نقش مهمی در جلوگیری از نشتی دارد.
- سوال 4: آیا می‌توان مکانیکال سیل M3N را تعمیر کرد؟
- پاسخ: در برخی موارد، اگر آسیب دیدگی جزئی باشد، امکان تعمیر سیل M3N وجود دارد. با این حال، تعمیر باید توسط افراد متخصص و با استفاده از قطعات یدکی اصلی انجام شود. در بسیاری از موارد، تعویض کامل سیل به دلیل اطمینان از عملکرد بهتر و جلوگیری از مشکلات بعدی، توصیه می‌شود.
- سوال 5: چه علائمی نشان می‌دهد که مکانیکال سیل M3N نیاز به تعویض دارد؟
- پاسخ: علائمی مانند نشتی مداوم سیال از ناحیه سیل، صدای غیرعادی از سیل، افزایش دمای محفظه سیل و لرزش غیرعادی شفت می‌تواند نشان‌دهنده خرابی سیل و نیاز به تعویض آن باشد. در صورت مشاهده هر یک از این علائم، باید فوراً نسبت به بررسی و تعویض سیل اقدام شود.
