مکانیکال سیل جان کرین (John Crane): ویژگیها، کاتالوگ و راهنمای خرید
در دنیای آببندی صنعتی، نام جان کرین (John Crane) مترادف با اصالت و کیفیت است. این برند پیشرو آمریکایی با بیش از ۱۰۰ سال تجربه در مهندسی تجهیزات دوار، بسیاری از استانداردهایی که امروزه در صنعت سیل مکانیکی میشناسیم را پایهگذاری کرده است. از پمپهای آب خانگی ساده تا کمپرسورهای عظیم نفتی، مکانیکال سیل جان کرین نماد اطمینان و دوام است.
اما تنوع محصولات این برند ممکن است گیجکننده باشد. تفاوت مدلهای معروف Type 1 و Type 21 چیست؟ چگونه نمونه اصلی را از طرحهای چینی تشخیص دهیم؟ در این مقاله جامع، علاوه بر بررسی تاریخچه و ویژگیهای کلی، به معرفی تخصصی پرفروشترین مدلهای بازار ایران و کاربردهای آنها در صنایع نفت، گاز و پتروشیمی میپردازیم.
چرا جان کرین؟ ویژگیهای متمایز این برند جهانی
مکانیکال سیلهای جان کرین به دلیل طراحی مهندسی دقیق و استفاده از متریالهای اختصاصی، در حساسترین صنایع جهان از جمله نفت و گاز، پتروشیمی، داروسازی و صنایع غذایی به کار میروند. فلسفه طراحی این برند بر پایه “دوام در شرایط سخت” بنا شده است. چه در برابر فشار و حرارت بالا و چه در برابر مواد شیمیایی خورنده، سیلهای جان کرین طوری طراحی شدهاند که کمترین نشتی و بیشترین طول عمر (MTBF) را داشته باشند.
معرفی مدلهای پرفروش و افسانهای (Type 1, 21, 502)
جان کرین فقط یک نام نیست؛ بسیاری از استانداردهای امروز دنیای آببندی توسط این شرکت اختراع شدهاند. برای خرید هوشمندانه، باید با “تایپ” (Type) های معروف این برند آشنا باشید:
۱. سیل جان کرین تایپ ۱ (John Crane Type 1)
این مدل، پدر تمام سیلهای آکاردئونی لاستیکی است. Type 1 به دلیل داشتن آکاردئون (Bellows) تمام لاستیکی و طراحی فنر تکی بزرگ، انعطافپذیری فوقالعادهای دارد. ویژگی کلیدی آن توانایی جبران خودکار لنگی شفت و انحرافات محوری است که آن را به گزینهای ایدهآل برای پمپهای سانتریفیوژ، میکسرها و تجهیزات دوار عمومی تبدیل کرده است.
۲. سیل جان کرین تایپ ۲۱ (John Crane Type 21)
مدل Type 21 به عنوان “استاندارد صنعتی” برای پمپهای همه منظوره شناخته میشود. طراحی جمعوجور و طول عمر بالای آن باعث شده تا در طیف وسیعی از پمپهای آبرسانی، استخر، توربینها و حتی کمپرسورها استفاده شود. ویژگی بارز آن، سیستم محرک (Drive Band) خاصی است که گشتاور را به خوبی منتقل کرده و از پارگی آکاردئون در فشارهای ناگهانی جلوگیری میکند.
۳. سیل جان کرین تایپ ۵۰۲ (John Crane Type 502)
اگر به دنبال یک سیل “جانسخت” هستید، Type 502 انتخاب شماست. این مدل که از نوع آکاردئونی الاستومری کامل است، برای فشارهای بالاتر و شرایط سختتر طراحی شده است. مقاومت شیمیایی عالی و تحمل دماهای بالا، آن را برای صنایع فرآیندی و آب داغ مناسب میسازد.
جدول مشخصات عملکردی مدلهای رایج جان کرین
| مدل (Type) | فشار کاری (Max) | دما | کاربرد اصلی |
|---|---|---|---|
| Type 1 | 28 Bar | -40 تا +205 °C | پمپهای سانتریفیوژ، میکسرها |
| Type 21 | 10 Bar | -40 تا +205 °C | پمپ آب عمومی، استخر، فاضلاب |
| Type 502 | 28 Bar | -40 تا +205 °C | شرایط سخت، آب داغ، مواد شیمیایی |
کاربردهای تخصصی: فراتر از پمپ آب (نفت، گاز و دارو)
صنایع نفت، گاز و پتروشیمی (استاندارد API)
جان کرین تنها سازنده سیلهای پمپ آب نیست؛ این شرکت رهبر جهانی در تکنولوژی Dry Gas Seals (سیلهای خشک گازی) است. در پالایشگاهها و ایستگاههای تقویت فشار گاز، جایی که نشت گاز میتواند فاجعهبار باشد، تکنولوژی “تایپ ۲۸” (Type 28) جان کرین با ایجاد یک فاصله هوایی میکرونی و بدون تماس، آببندی کمپرسورهای عظیم را انجام میدهد. همچنین سیلهای کاتریجی مطابق با استاندارد API 682 این برند، انتخاب اول بسیاری از پتروشیمیهای ایران هستند.
صنعت شیمیایی و داروسازی
در این صنایع، سیلها باید در برابر مواد خورنده، سمی و اسیدی مقاومت کنند. مدلهای تفلونی (PTFE) جان کرین (مانند Type 10T) و سیلهای دارای سطوح سیلیکون کارباید، گزینههای ایدهآلی برای جلوگیری از آلودگی فرآیند تولید دارو و حفظ خلوص مواد شیمیایی هستند.
راهنمای تشخیص سیل جان کرین اصلی از طرح (Copy)
به دلیل محبوبیت بالای برند جان کرین، بازار پر از نمونههای کپی و “طرح جان کرین” است. برای خرید مطمئن به نکات زیر دقت کنید:
- حکاکی برند و کد: روی قسمت فلزی (Retainer) سیلهای اصلی، لوگوی شرکت و کدهای ردیابی با ظرافت و لیزر حک شده است.
- کیفیت لاستیک (Bellows): در نمونههای اصلی، لاستیک آکاردئونی کاملاً یکدست، مات، بدون پلیسه و دارای انعطافپذیری ارتجاعی بالاست. لاستیکهای براق و خشک معمولاً نشانهی کالای غیراصل هستند.
- سطوح صیقلی (Faces): فیسهای سیلیکون یا کربن در نمونه اصلی دارای خط و خش نیستند و لپینگ (Lapping) آنها با دقت میکرونی انجام شده تا کاملاً تخت باشند.
مزایا و کاهش هزینههای نگهداری
- طول عمر بالا: سیلهای جان کرین با استفاده از مواد مقاوم و طراحی دقیق، میتوانند در مدت زمان طولانی بدون نیاز به تعویض کار کنند.
- کاهش هزینههای تعمیرات: نیاز کمتر به تعویض و تنظیم، باعث کاهش توقف خط تولید و هزینههای نیروی انسانی میشود.
- افزایش راندمان سیستم: آببندی کامل به معنای عدم هدررفت سیال و حفظ فشار سیستم است که مستقیماً بر کارایی پمپ تاثیر میگذارد.
نتیجهگیری و راهنمای خرید از آبگون سیل
مکانیکال سیلهای جان کرین بهعنوان یکی از بهترین و معتبرترین انتخابها در صنعت آببندی شناخته میشوند. انتخاب بین مدلهای Type 1، Type 21 و Type 502 نیازمند شناخت دقیق شرایط کاری (دما، فشار و نوع سیال) است.
آبگون سیل: تامین کننده انواع سیل جان کرین (اصلی و معادل)
چه به دنبال خرید سیل جان کرین تایپ ۱ اصلی برای یک پروژه حساس باشید و چه نیازمند یک نمونه معادل باکیفیت و مقرونبهصرفه برای مصارف عمومی، آبگون سیل کنار شماست. ما با شناخت دقیق مهندسی از مدلهای Type 21, 502 و انواع سیلهای تفلونی جان کرین، به شما کمک میکنیم تا دقیقترین انتخاب را داشته باشید. برای استعلام قیمت و دریافت کاتالوگ فنی مدلها، با کارشناسان ما تماس بگیرید.
دانلود کاتالوگ و مشخصات فنی سیلهای جان کرین (John Crane)
برای دسترسی به اطلاعات دقیق مهندسی، ابعاد نصب و نقشههای فنی، میتوانید کاتالوگ مدلهای تخصصی (سریهای گازی و Aura) را از جدول زیر دانلود نمایید:
| نام مدل (Model Name) | توضیحات کوتاه | دانلود کاتالوگ |
|---|---|---|

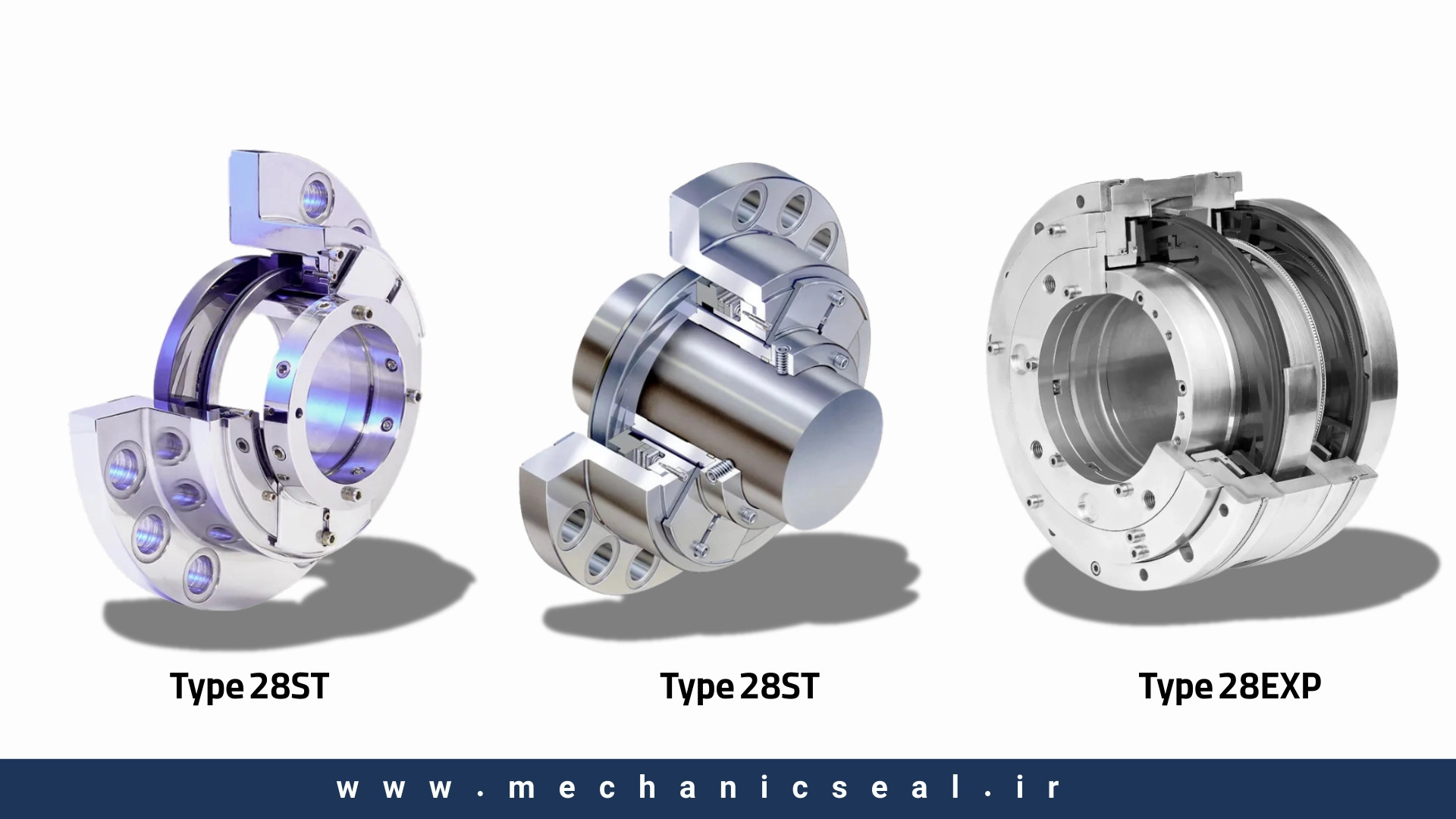

| جان کرین سری Type 28ST | سیل گازی (Dry Gas Seal) برای توربو کمپرسورها | دانلود PDF 📥 |
| جان کرین سری Type 28EXP | سیل گازی فشار بالا با قابلیت اطمینان عالی | دانلود PDF 📥 |

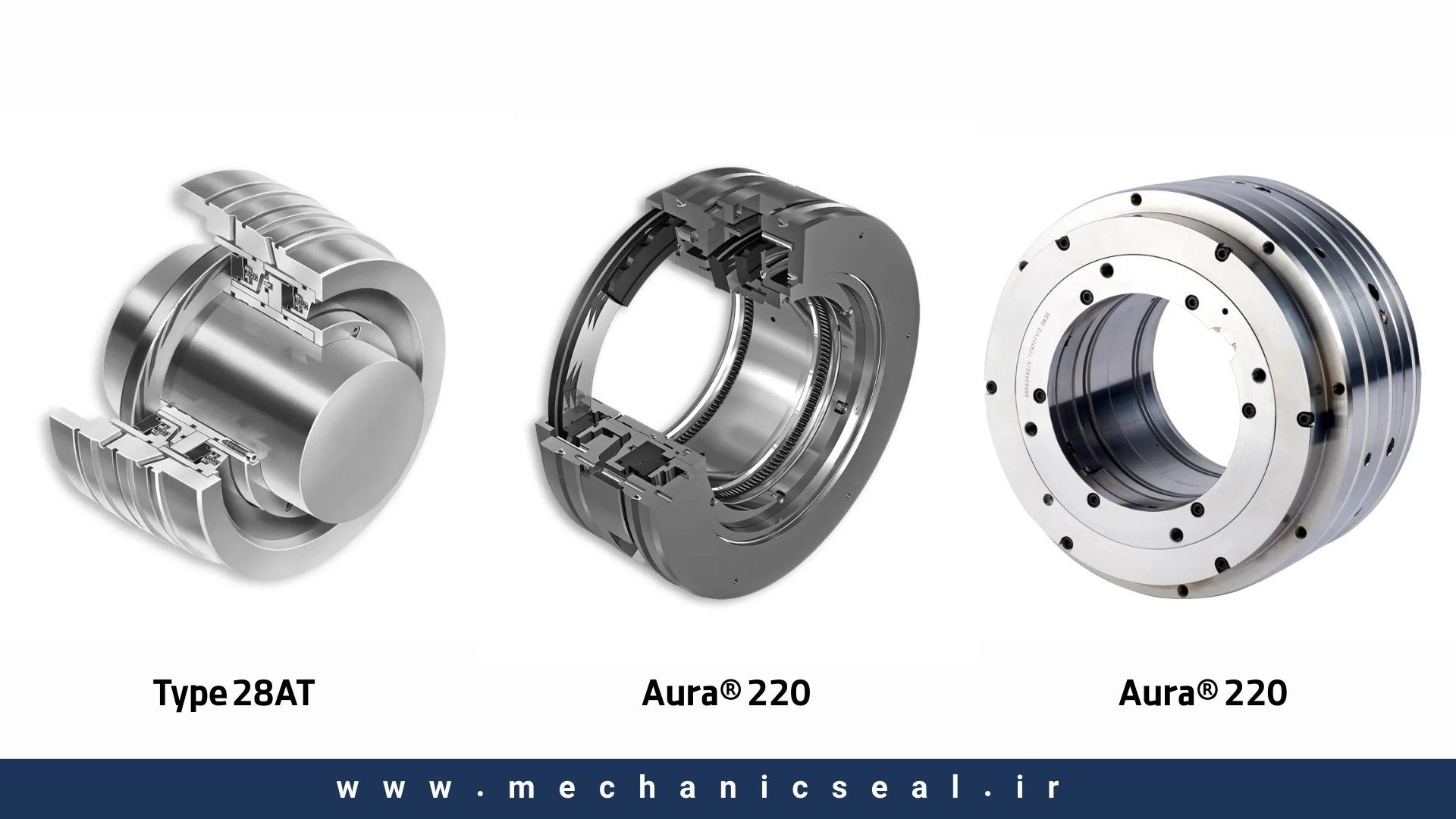

| آب بند مکانیکی Type 28AT | سیل گازی استاندارد برای کاربردهای صنعتی | دانلود PDF 📥 |

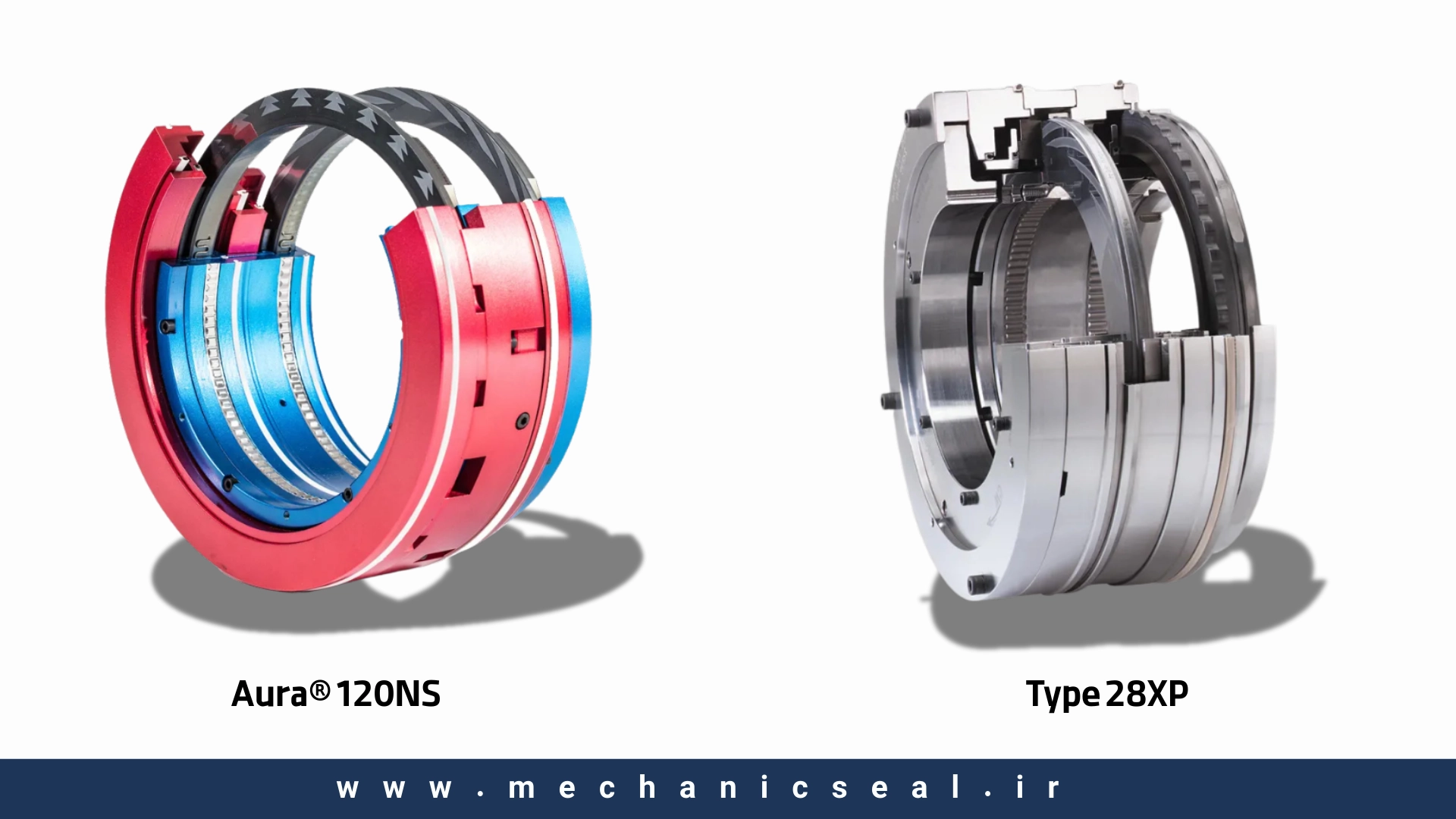

| سیل مکانیکی Type 28XP | نسخه پیشرفته سیلهای گازی سری 28 | دانلود PDF 📥 |
| مکانیکال سیل Aura® 220 | نسل جدید سیلهای گازی سری Aura | دانلود PDF 📥 |
| سیل Aura® 120NS | سیل گازی با شیارهای باریک (Narrow Section) | دانلود PDF 📥 |
پرسش و پاسخهای متداول (FAQ)
- 1. تفاوت اصلی بین سیل جان کرین تایپ ۱ و تایپ ۲۱ چیست؟
- تایپ ۱ معمولاً دارای فنر بزرگتر و تحمل فشار و انحراف شفت بیشتری است. تایپ ۲۱ طراحی جمعوجورتری دارد و برای فضاهای محدودتر و پمپهای عمومیتر مناسب است.
- 2. آیا سیلهای طرح جان کرین کیفیت مناسبی دارند؟
- سیلهای “های کپی” (High Copy) برای مصارف آب عمومی و فشار پایین کارایی قابل قبولی دارند و مقرونبهصرفه هستند، اما برای کاربردهای صنعتی، شیمیایی و فشار بالا حتماً باید از نمونه اصلی استفاده شود.
- 3. آیا سیل Type 502 برای آب داغ مناسب است؟
- بله، به دلیل طراحی خاص و متریال مقاوم، مدل 502 یکی از بهترین گزینهها برای آب داغ و سیستمهای گرمایشی تحت فشار است.
