راهنمای جامع مکانیکال سیل کربن؛ مقایسه متریالها و بهترین ترکیبها
راهنمای جامع مکانیکال سیل کربن؛ مقایسه متریالها و بهترین ترکیبها
در صنعت آببندی، انتخاب متریال فیسها (سطوح درگیر) مرز بین عملکرد بینقص و نشتی فاجعهبار را تعیین میکند. یکی از پرکاربردترین متریالها، کربن (زغال صنعتی یا گرافیت) است. این ماده به دلیل خواص شیمیایی و خاصیت خودروانکاری منحصربهفردش، پای ثابت بسیاری از سیستمهای پمپاژ است.

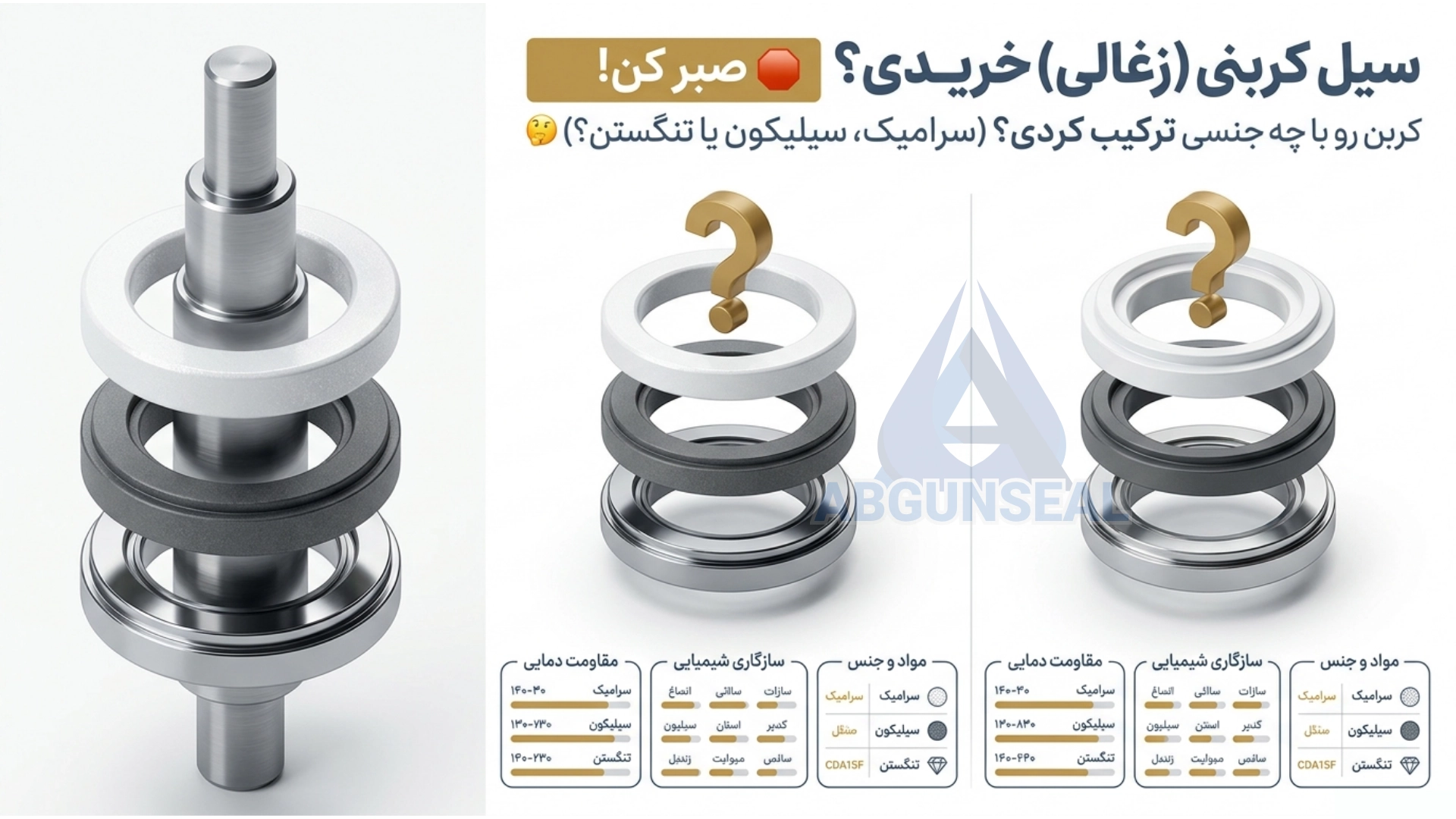

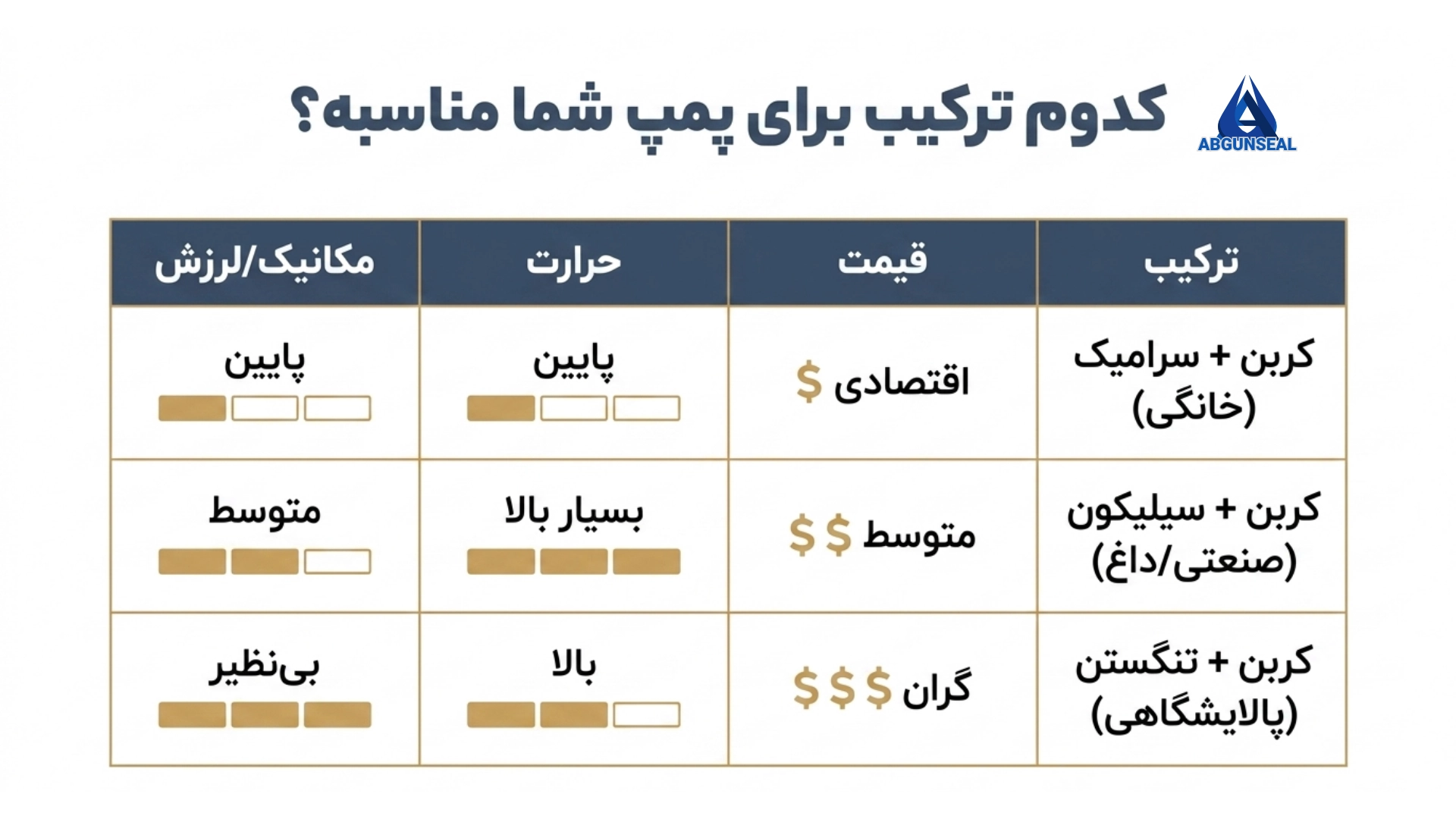

اما کربن به تنهایی آببندی را انجام نمیدهد؛ بلکه همواره در مقابل یک سطح سختتر (Seat) میچرخد تا اصطکاک و نشتی را به حداقل برساند. در ادامه، ۳ ترکیب اصلی و پرفروش از سیل های مکانیکی کربنی یا زغالی را با جزئیات کامل مهندسی بررسی میکنیم.

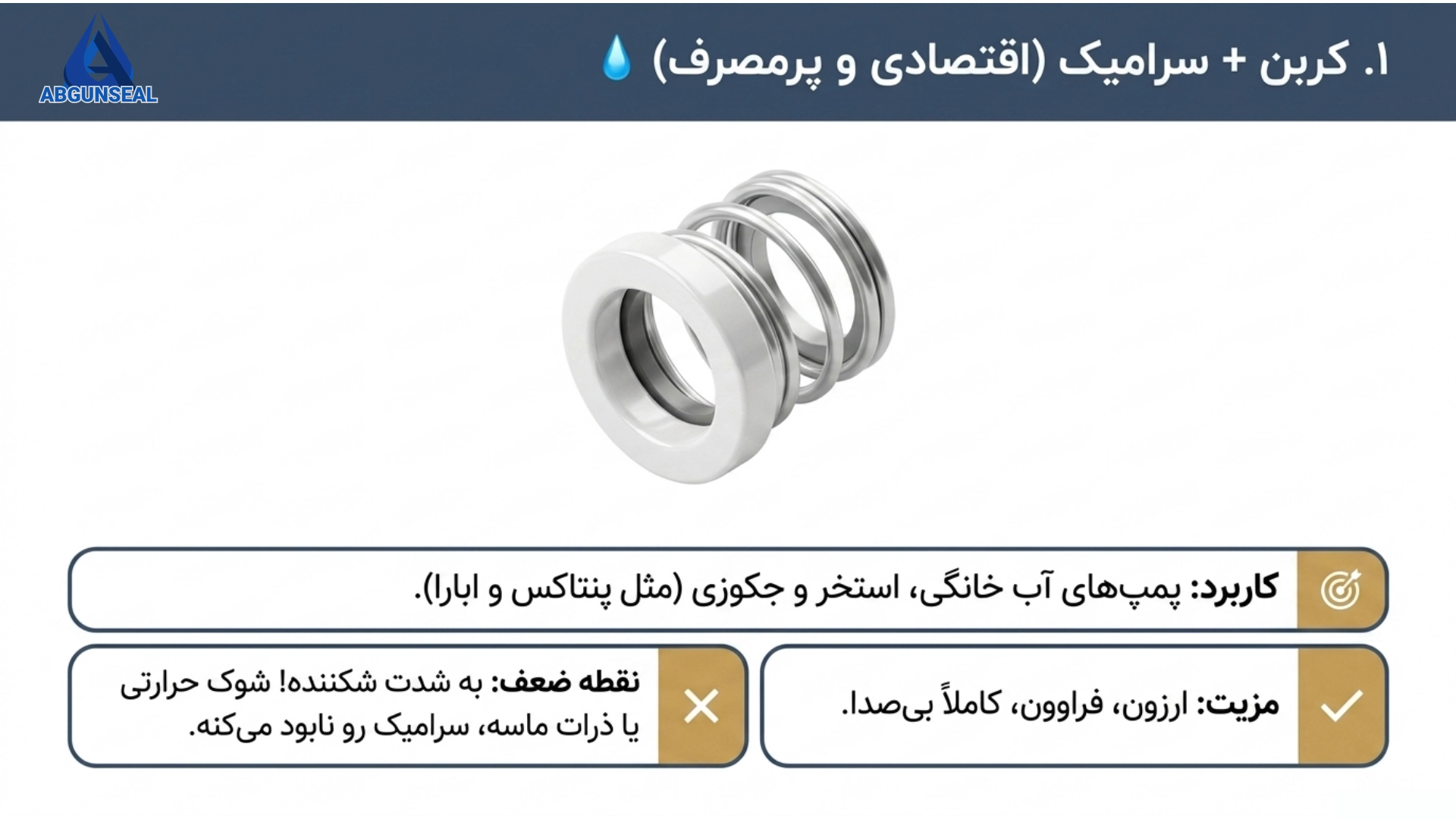

۱. ترکیب کربن – سرامیک (Carbon vs Ceramic)
اقتصادیترین و رایجترین ترکیب در دنیای آببندی که معمولاً با اورینگهای NBR مونتاژ میشود.
- ۱. کجاها استفاده میشوند؟ سیستمهای آبرسانی خانگی، پمپهای تصفیه استخر و جکوزی، سیستمهای تهویه مطبوع (HVAC) و آبیاری قطرهای کشاورزی.
- ۲. مزایا: قیمت بسیار مناسب، فراوانی در بازار، عملکرد کاملاً بیصدا و مقاومت عالی در برابر زنگزدگی.
- ۳. معایب: سرامیک به شدت شکننده است و در برابر “شوک حرارتی” (سرد و گرم شدن ناگهانی) ترک میخورد. همچنین تحمل ذرات معلق و ماسه را ندارد.
- ۴. معروفترین پمپهای سازگار: پمپهای خانگی پنتاکس (سری PM، CAM، CM)، پمپهای لئو (LEO)، ابارا و اکثر پمپهای محیطی و بشقابی.
- ۵. شرایط استفاده بهینه: انتقال “آب کاملاً تمیز” در دمای محیط (تا حداکثر ۹۰ درجه سانتیگراد) و فشارهای پایین (زیر ۱۰ بار).

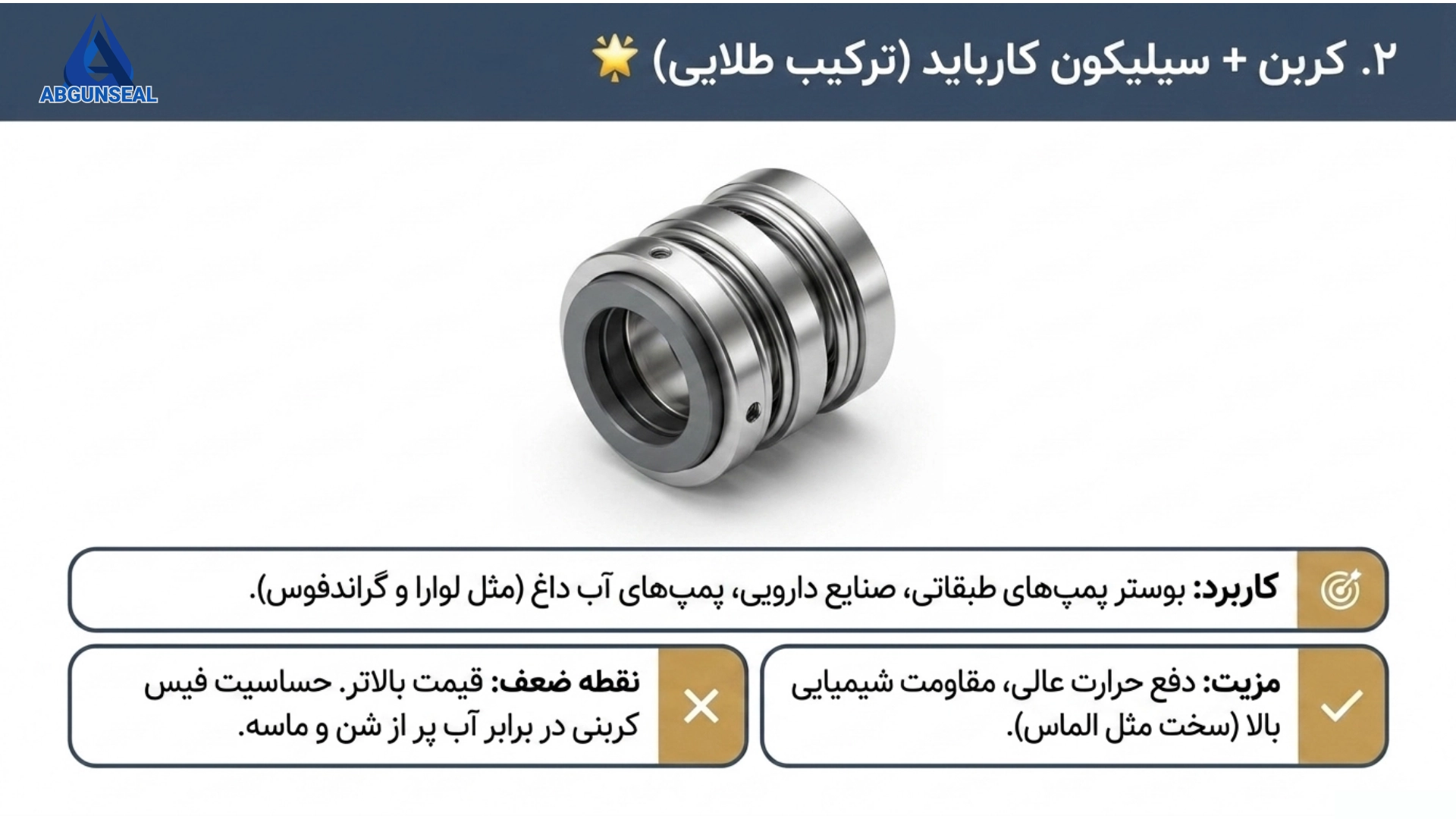

۲. ترکیب کربن – سیلیکون کارباید (Carbon vs SiC)
ترکیبی طلایی و مهندسیشده که تعادل بینظیری بین نرمیِ کربن و سختیِ الماسگونهی سیلیکون کارباید ایجاد میکند.
- ۱. کجاها استفاده میشوند؟ صنایع داروسازی، سیستمهای انتقال مواد شیمیایی ملایم، بوستر پمپهای فشار قوی، پمپهای آب داغ و دیگهای بخار.
- ۲. مزایا: مقاومت فوقالعاده در برابر سایش شیمیایی، دفع حرارت بسیار بالا (انتقال گرمای اصطکاک به سیال) و ضریب اصطکاک پایین که منجر به صرفهجویی در مصرف برق الکتروموتور میشود.
- ۳. معایب: قیمت بالاتر نسبت به سرامیک. در صورت وجود ذرات سایندهی بسیار خشن در سیال، سطح کربنی به سرعت ساییده و اصطلاحاً “خورده” میشود.
- ۴. معروفترین پمپهای سازگار: پمپهای طبقاتی استیل مانند لوارا (Lowara سری SV)، گراندفوس (Grundfos سری CR) و پمپهای سانتریفیوژ صنعتی KSB.
- ۵. شرایط استفاده بهینه: سیالات دارای مواد شیمیایی، آب داغ (تا ۱۲۰ درجه سانتیگراد) و پمپهایی که به صورت پیوسته (۲۴ ساعته) کار میکنند.

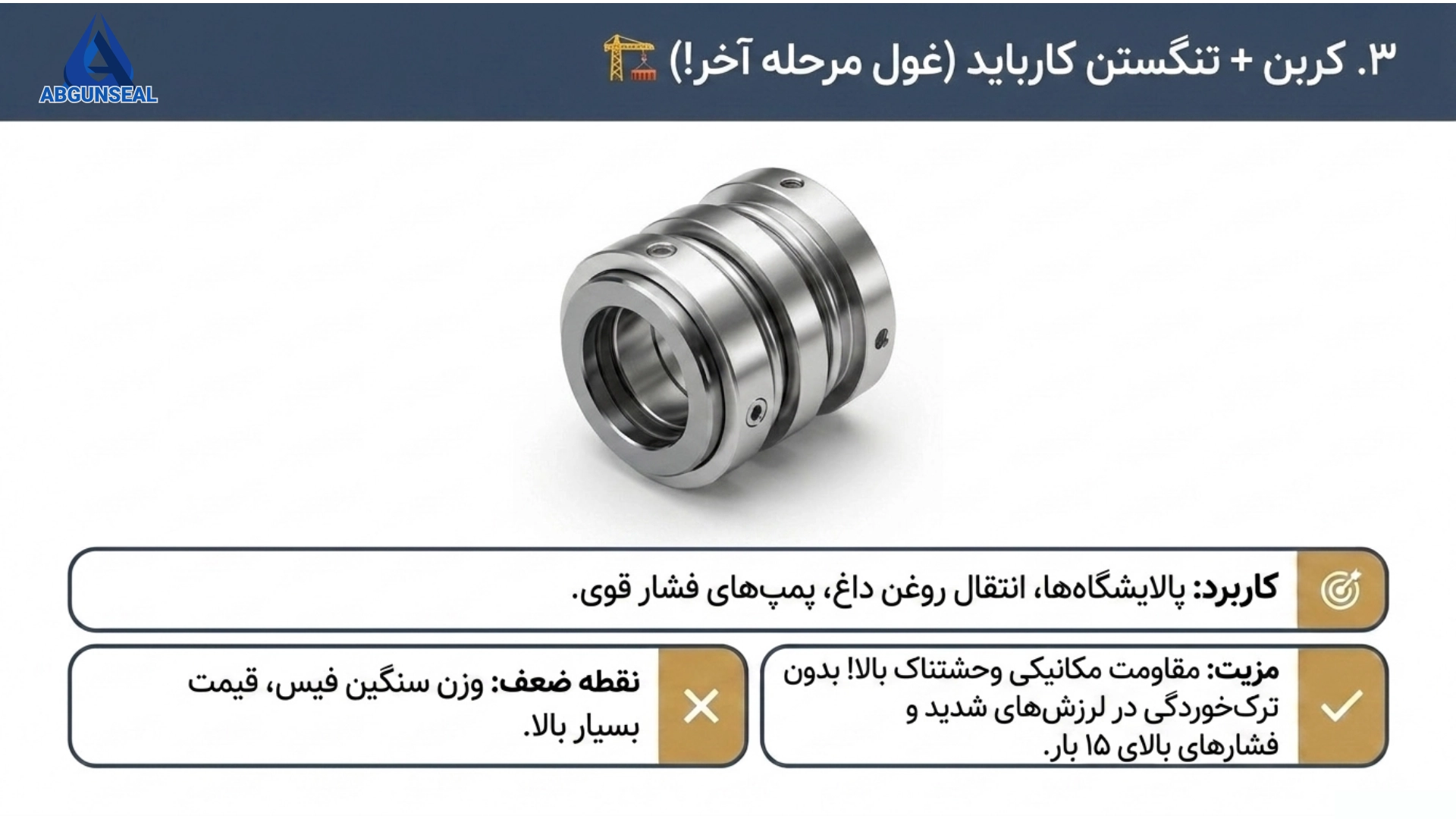

۳. ترکیب کربن – تنگستن کارباید (Carbon vs TC)
زمانی که پای فشارهای سنگین و تنشهای مکانیکی در میان باشد، فلز استراتژیک تنگستن کارباید به عنوان فیس ثابت در مقابل کربن قرار میگیرد بهترین گزینه برای خرید مکانیکال سیل کربنی ( زغالی) است.
- ۱. کجاها استفاده میشوند؟ پالایشگاههای نفت و گاز، پمپهای تغذیه بویلر (Boiler Feed Pumps) با فشار بسیار بالا، پمپهای انتقال فرآوردههای نفتی و روغنهای داغ.
- ۲. مزایا: تنگستن کارباید مقاومت مکانیکی مبهوتکنندهای دارد. این ترکیب در برابر فشارهای هیدرولیکی بالا و شوکهای مکانیکی (لرزشهای شفت) به هیچوجه ترک نمیخورد.
- ۳. معایب: وزن بسیار سنگین فیس
، قیمت بالا، و مقاومت شیمیایی کمتر در برابر برخی اسیدهای خاص (نسبت به سیلیکون کارباید). - ۴. معروفترین پمپهای سازگار: پمپهای سنگین فرآیندی با استاندارد API (مانند پمپهای پمپیران کلاس صنعتی، فلو سرو و پمپهای سولزر).
- ۵. شرایط استفاده بهینه: فشارهای کاری بسیار بالا (بالای ۱۵ الی ۲۵ بار)، سیالات روانکننده مانند هیدروکربنها و شرایطی که پمپ لرزش یا تنش مکانیکی زیادی دارد.
