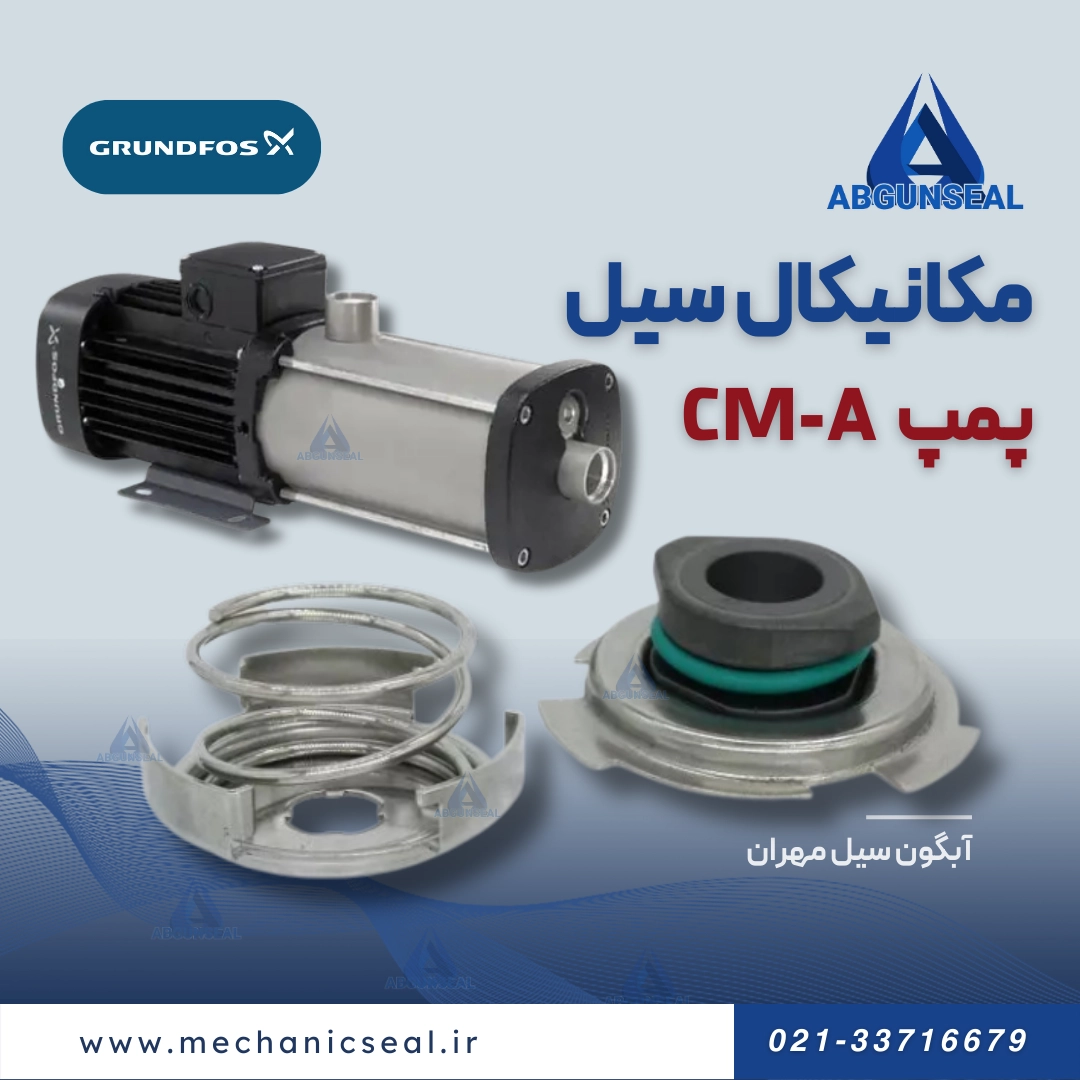

سیل قورباغه ای (CM-A): راهنمای خرید سیل پمپهای گراندفوس سری CM
اگر با پمپهای طبقاتی افقی گراندفوس (سری CM) کار کرده باشید، حتماً با نام عجیب “سیل قورباغهای” برخورد کردهاید. این قطعه کوچک اما حیاتی، قلب سیستم آببندی یکی از محبوبترین پمپهای صنعتی و خانگی دنیاست. اما چرا به این نام خوانده میشود؟ چه تفاوتی با سیلهای معمولی دارد و چگونه باید مدل اصلی آن را تشخیص داد؟
اگر به دنبال خرید سیل قورباغه ای، استعلام قیمت سیل پمپ گراندفوس CM، یا یافتن کاتالوگ و ابعاد دقیق آن برای مدلهای CM 1, 3, 5 یا سریهای بزرگتر CM 10, 15, 25 هستید، جای درستی آمدهاید. در این مطلب، ما این سیل خاص (که نام فنی آن Type A است) را کالبدشکافی میکنیم و نکات طلایی برای انتخاب متریال صحیح (AQQE یا AQQV) را به شما میگوییم.
سیل قورباغه ای چیست و چرا به این نام معروف است؟
در بازار تاسیسات ایران، تعمیرکاران برای راحتی کار روی قطعات اسم میگذارند. سیل قورباغه ای در واقع همان **مکانیکال سیل مدل A** (Type A) شرکت گراندفوس است. این سیل یک ویژگی ظاهری منحصر به فرد دارد که آن را از تمام سیلهای دیگر متمایز میکند.
علت نامگذاری: طراحی پایهها و قفل شدن در شفت

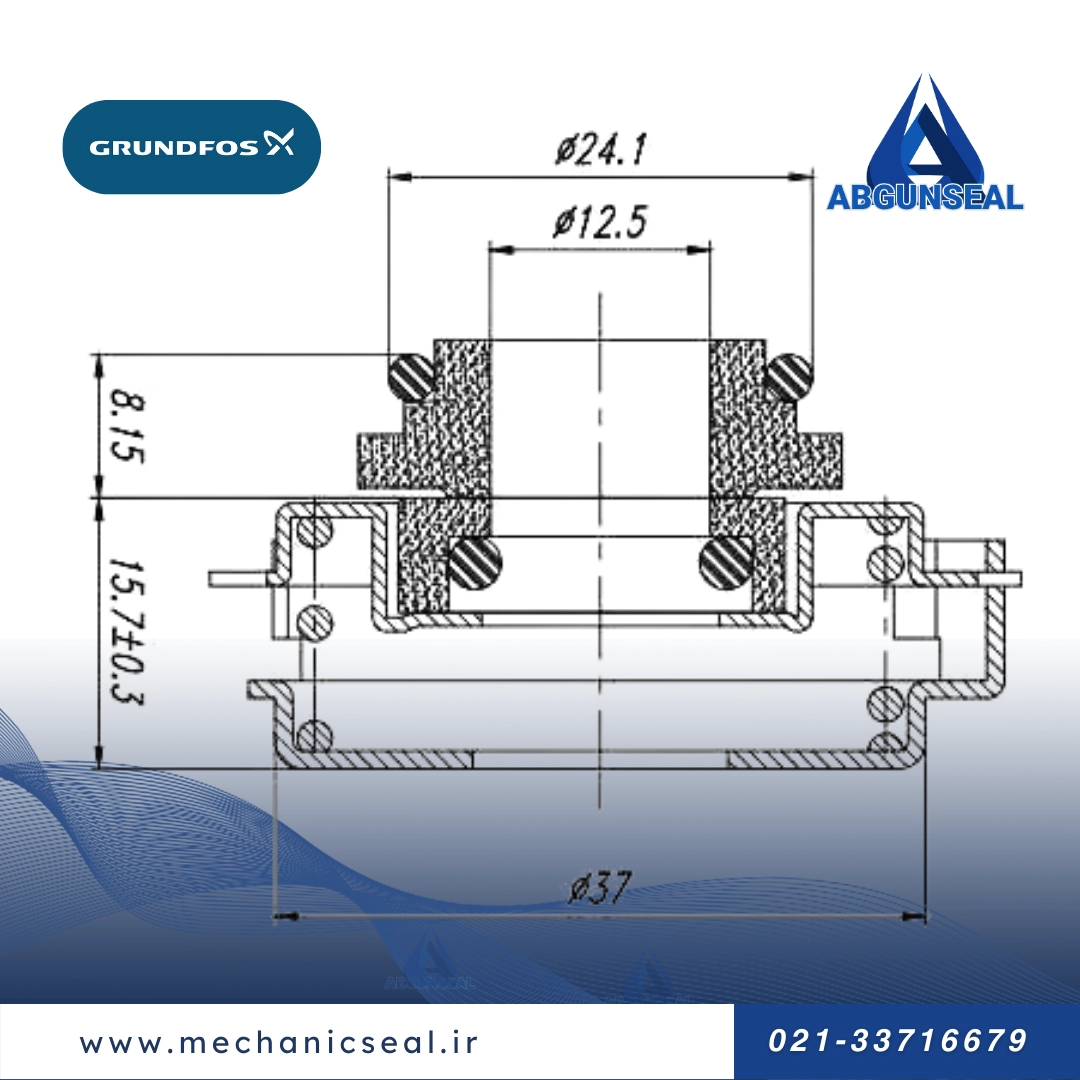

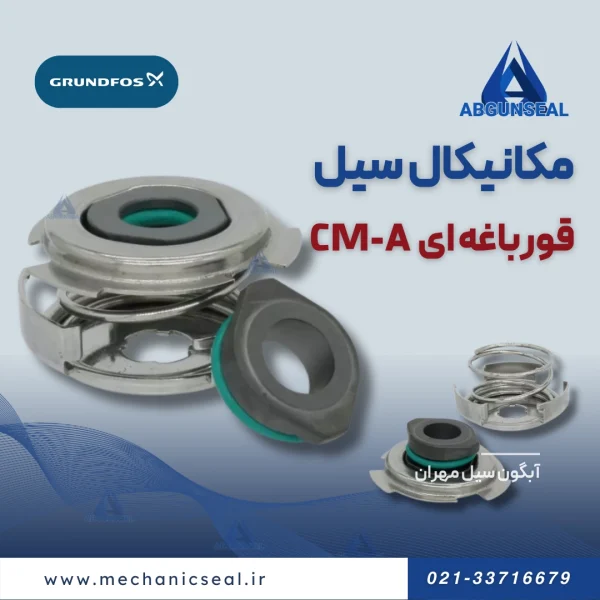

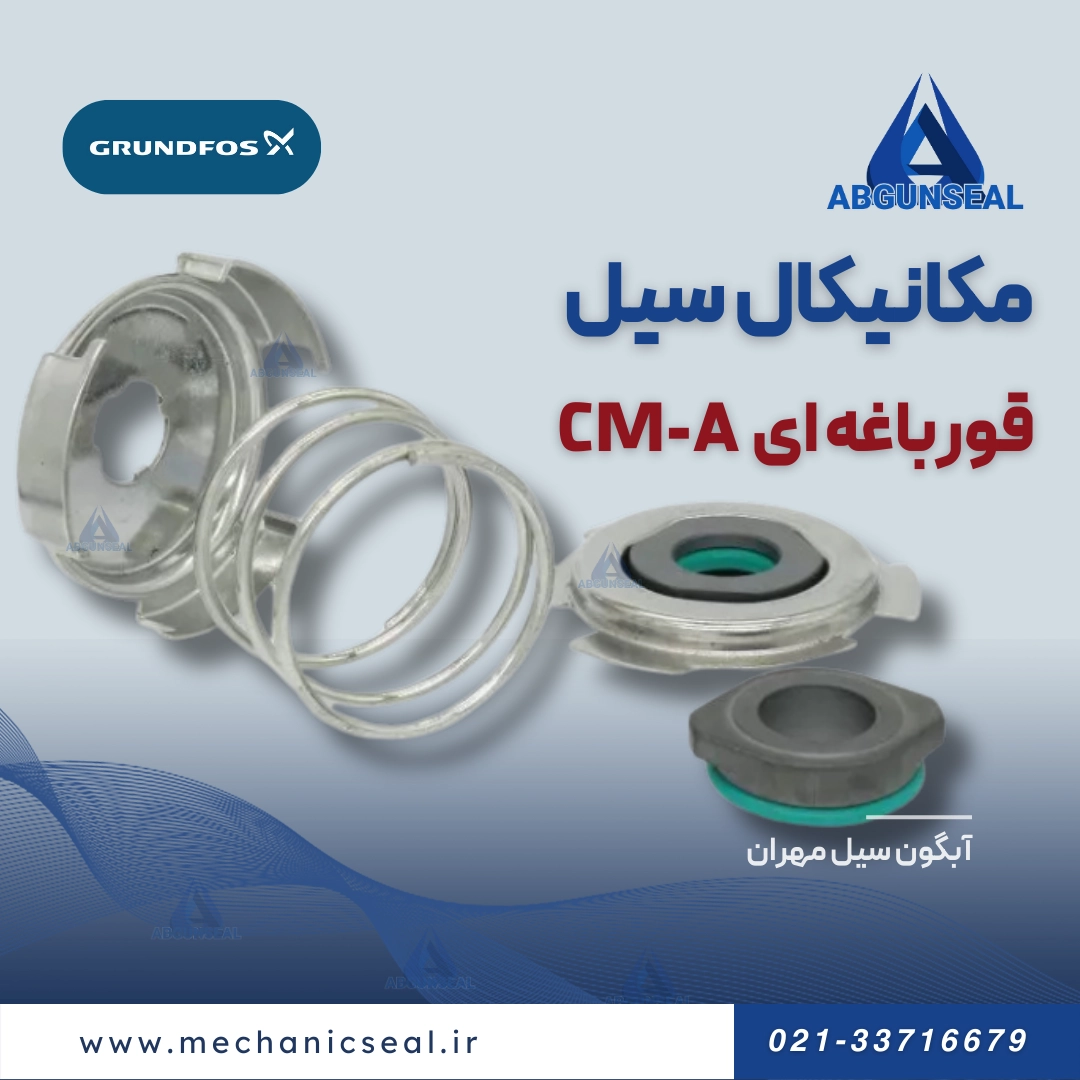

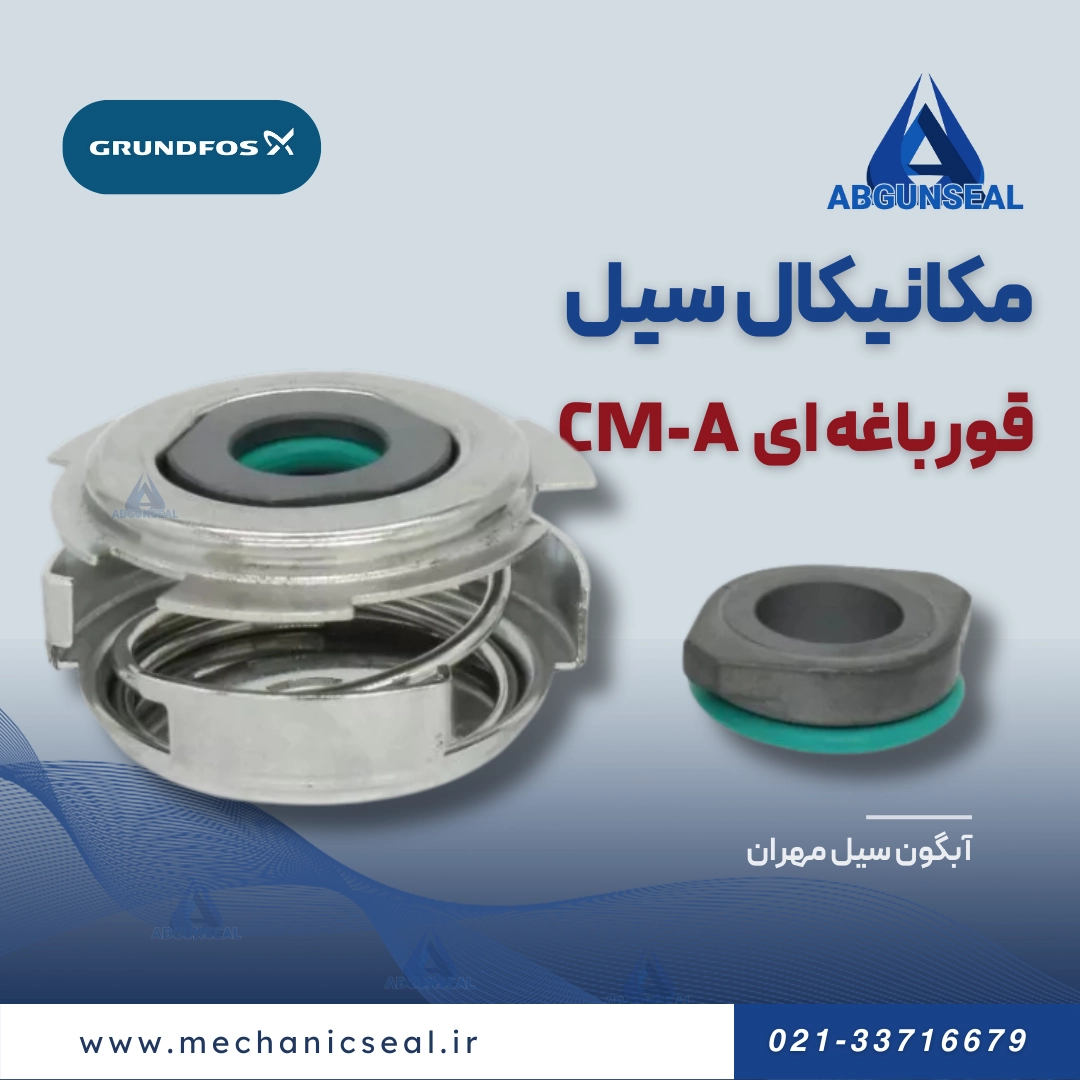

اگر به قسمت انتهایی (پشت) سیل نگاه کنید، دو پایه یا “زائده” فلزی یا پلاستیکی میبینید که بیرون زدهاند. این پایهها شبیه به پاهای قورباغهای هستند که نشسته است! اما کاربرد آنها چیست؟ این پایهها دقیقاً درون سوراخها یا شیارهای خاصی که روی شفت پمپهای CM تعبیه شده، قرار میگیرند و قفل میشوند. این طراحی هوشمندانه باعث میشود که سیل دقیقاً با سرعت شفت بچرخد و هیچگاه دچار لغزش (Slippage) نشود. همچنین طول نصب سیل را ثابت نگه میدارد.
این سیل دقیقاً در کدام پمپها استفاده میشود؟
سیل مکانیکی CM-A به طور اختصاصی برای پمپهای افقی طبقاتی گراندفوس طراحی شده است. دانستن مدل پمپ برای خرید سیل قورباغهای حیاتی است، زیرا سایز شفت در مدلهای مختلف تغییر میکند:
گروه اول: پمپهای سری CM 1, CM 3, CM 5
این پمپها که دبی کمتری دارند (۱ تا ۵ متر مکعب)، معمولاً دارای شفت با قطر **۱۲ میلیمتر** هستند. اگر پمپ شما یکی از این مدلهاست، باید سیل قورباغهای سایز ۱۲ را سفارش دهید. (نکته: همیشه قبل از خرید با کولیس چک کنید).
گروه دوم: پمپهای سری CM 10, CM 15, CM 25
این مدلهای قدرتمندتر که برای دبیهای بالا (۱۰ تا ۲۵ متر مکعب) طراحی شدهاند، فشار و گشتاور بیشتری دارند و به همین دلیل از شفت ضخیمتر با قطر **۱۶ میلیمتر** استفاده میکنند. سیل قورباغهای سایز ۱۶ برای این گروه مناسب است.
مزایا، معایب و مشخصات فنی (کد AQQE چیست؟)
مانند هر قطعه مهندسی دیگر، سیل قورباغهای نیز نقاط قوت و ضعف خود را دارد.
مزایا:
- انتقال گشتاور عالی: به دلیل قفل شدن پایهها در شفت، سیل هرگز هرز نمیگردد.
- نصب آسان: نیاز به تنظیم ارتفاع ندارد؛ پایهها جای دقیق سیل را مشخص میکنند.
- طراحی فشرده (Compact): فضای بسیار کمی در محفظه پمپ اشغال میکند.
معایب:
- انحصار: این سیل مخصوص گراندفوس است و نمیتوانید از سیلهای معمولی بازار (مثل MG1) به جای آن استفاده کنید.
- حساسیت نصب: اگر پایهها به درستی در شیار شفت نیفتند، با اولین استارت میشکنند.
رمزگشایی کدهای متریال (AQQE vs AQQV)
روی جعبه یا بدنه سیل کدهایی میبینید که معنی آنها حیاتی است:
- AQQE: سیل با سطوح سیلیکون/سیلیکون و اورینگ **EPDM**. (مناسب برای آب سرد و گرم). پرکاربردترین مدل.
- AQQV: سیل با سطوح سیلیکون/سیلیکون و اورینگ **Viton**. (مناسب برای آبهای روغنی یا دمای بالای ۹۰ درجه).
- AUBE: یک سطح تنگستن، یک سطح کربن. (مدل قدیمیتر).
ترکیب تخصصی: سیلیکون/وایتون (SiC/SiC/Viton) برای پمپهای CM1, CM3, CM5
یکی از پرتقاضاترین مدلهای این سیل در بازار، نسخه ارتقا یافته با متریال **سیلیکون کارباید / سیلیکون کارباید / وایتون** است. این ترکیب که با کد فنی **AQQV** شناخته میشود، یک نجاتدهنده واقعی برای پمپهای کوچک سری **CM 1, CM 3 و CM 5** (با شفت ۱۲ میلیمتر) در شرایط خاص است.
چرا و کجا از ترکیب SiC/SiC/Viton استفاده کنیم؟
سیلهای استاندارد معمولاً دارای اورینگ EPDM هستند. اما اگر پمپ CM1, 3 یا 5 شما در یکی از شرایط زیر کار میکند، استفاده از EPDM اشتباه است و باید حتماً از مدل **سیلیکون/وایتون** استفاده کنید:
- سیالات حاوی روغن: اگر آب پمپاژ شده حاوی مقداری روغن، گازوئیل یا امولسیون باشد، لاستیک EPDM متورم شده و سیل قفل میکند. وایتون (Viton) در برابر روغن کاملاً مقاوم است.
- محلولهای ضد یخ (گلیکول): در سیستمهای خنککاری (چیلر) که به آب ضد یخ اضافه میشود، وایتون عملکرد مطمئنتری دارد.
- مواد شوینده صنعتی: در دستگاههای شستشو که از پمپ CM استفاده میکنند، ترکیب سطوح سخت “سیلیکون در برابر سیلیکون” (SiC/SiC) در برابر ذرات ساینده شویندهها مقاومت میکند و اورینگ وایتون در برابر ماهیت شیمیایی آنها دوام میآورد.
راهنمای خرید، قیمت و کاتالوگ مکانیکال سیل های قورباغه ای
قیمت سیل قورباغهای معمولاً در رده متوسط قرار دارد. این سیل از سیلهای معمولی چینی گرانتر، اما از سیلهای کارتریجی بزرگ (مثل HQQE) ارزانتر است. قیمت نهایی به “سایز” (۱۲ یا ۱۶) و “متریال” (EPDM یا Viton) بستگی دارد.
نکات مهم در هنگام خرید سیل قوباغه ای:
- سایز شفت: حتماً قطر شفت را اندازه بگیرید (۱۲ یا ۱۶ میلیمتر).
- نوع سیال: اگر آب مصرفی یا آشامیدنی است، حتماً مدل EPDM را بخرید. اگر سیال حاوی ضد یخ، روغن یا مواد شیمیایی است، مدل Viton (وایتون) الزامی است.
- اورجینال یا طرح؟ نمونههای طرح اصلی با قیمت کمتر در بازار موجودند که برای مصارف سبک کارایی دارند، اما برای کاربردهای صنعتی مداوم، خرید نمونه اصلی توصیه میشود.
آبگون سیل: مرکز تخصصی قطعات پمپ گراندفوس (Grundfos)
پیدا کردن قطعات خاص گراندفوس میتواند دردسرساز باشد. در آبگون سیل، ما موجودی کاملی از انواع مکانیکال سیل | سیل مکانیکی از جمله سیل قورباغهای (CM-A) را در سایزهای ۱۲ و ۱۶ میلیمتر فراهم کردهایم. چه به دنبال مدل استاندارد AQQE باشید و چه مدل مقاوم AQQV، کارشناسان ما آماده ارائه مشاوره فنی و استعلام قیمت مکانیکال سیل هستند. اصالت و کیفیت قطعات، تضمین ما به شماست.
پرسش و پاسخهای متداول (FAQ)
- 1. آیا سیل قورباغهای سایزهای دیگری هم دارد؟
- رایجترین سایزها ۱۲ و ۱۶ میلیمتر هستند. در برخی مدلهای بسیار خاص یا قدیمیتر سری CM ممکن است سایز ۱۰ یا ۲۲ هم دیده شود، اما بسیار نادر است.
- 2. آیا میتوانم به جای سیل قورباغهای از سیل معمولی استفاده کنم؟
- خیر. طراحی شفت پمپهای CM دارای شیار مخصوص برای پایههای این سیل است. سیلهای معمولی روی این شفت قفل نمیشوند و لیز میخورند که باعث نشتی میشود.
- 3. تفاوت AQQE و AQQV چیست؟
- تفاوت در جنس لاستیک (اورینگ) است. E (در AQQE) یعنی EPDM که برای آب عالی است. V (در AQQV) یعنی Viton که برای روغن و مواد شیمیایی مقاوم است.
- 4. عمر مفید سیل قورباغهای چقدر است؟
- در شرایط نرمال (بدون خشک کار کردن و با آب تمیز)، این سیلها بین ۲ تا ۵ سال عمر میکنند. وجود ذرات شن در آب، عمر آنها را به شدت کاهش میدهد.
