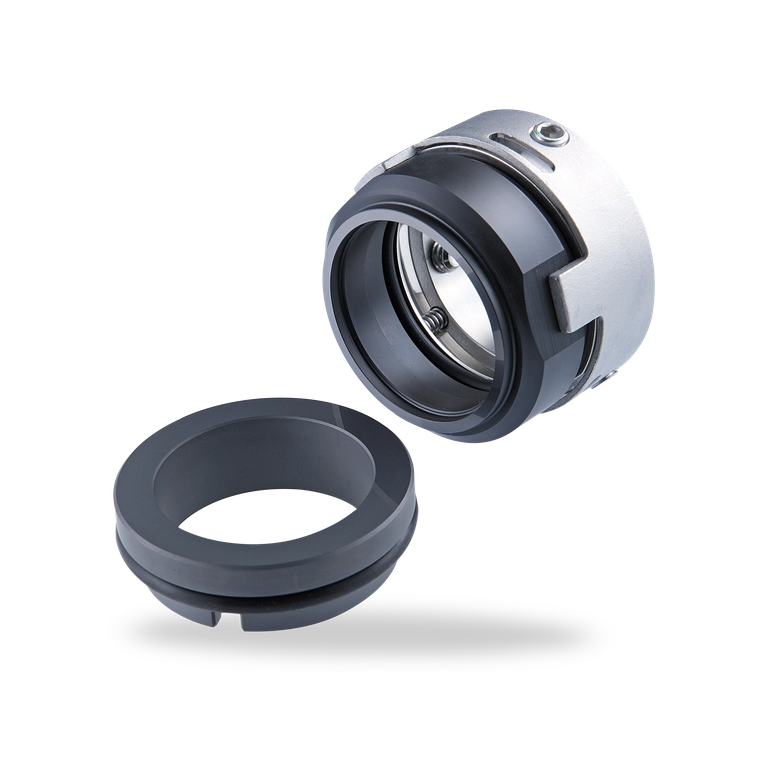

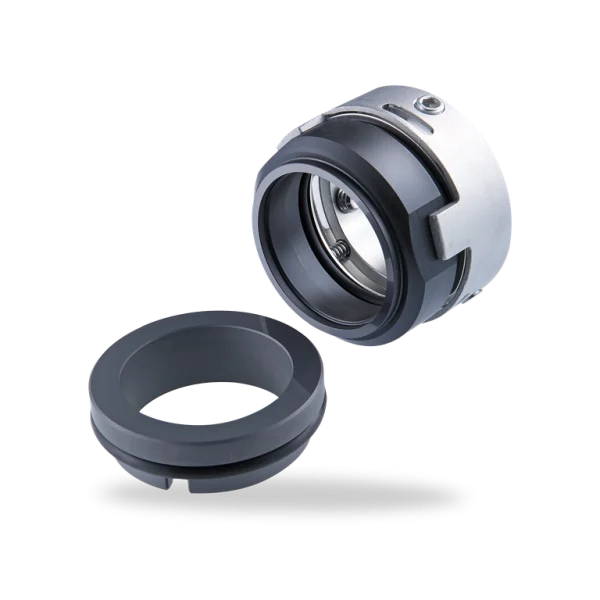

1.1. نگاهی کلی به آب‌بند LB500 و اهمیت آن

مکانیکال سیل EagleBurgmann LB500 یک آب‌بند مکانیکی با عملکرد بالا است که برای کاربردهای صنعتی سنگین، به ویژه در پمپ‌ها، طراحی شده است. نقش اصلی این آب‌بند، جلوگیری از نشتی سیال، تضمین قابلیت اطمینان عملیاتی و محافظت از تجهیزات و محیط زیست است. این محصول به عنوان یک آب‌بند از نوع فشاری (Pusher Seal) طبقه‌بندی می‌شود و با استانداردهای صنعتی کلیدی مانند API 682 مطابقت دارد.

انطباق این سیل با استاندارد API 682 و همچنین سازگاری آن با محفظه‌های آب‌بندی استاندارد EN و ANSI، آن را به عنوان یک راه‌حل چندمنظوره و قابل اعتماد برای کاربردهای جدید و همچنین جهت جایگزینی و بهسازی آب‌بندهای موجود در صنایع حیاتی مانند صنایع شیمیایی و نفت و گاز مطرح می‌کند. استاندارد API 682 یک استاندارد سختگیرانه برای آب‌بندی در صنایع پالایشگاهی و شیمیایی است. قابلیت نصب در محفظه‌های استاندارد EN و ANSI، که از استانداردهای رایج بین‌المللی هستند، به این معناست که این سیل هم برای پمپ‌های جدید با مشخصات فنی بالا (API) قابل استفاده است و هم می‌تواند در طیف وسیعی از پمپ‌های موجود که بر اساس استانداردهای EN/ANSI ساخته شده‌اند، نصب شود. این تطبیق‌پذیری دوگانه، پتانسیل نفوذ گسترده‌ای در بازار را برای این محصول فراهم می‌کند و نیاز کاربران به نگهداری موجودی از انواع مختلف آب‌بندهای تخصصی را کاهش می‌دهد.

1.2. ایگل‌بورگمن (EagleBurgmann): معرفی مختصر شرکت سازنده

شرکت ایگل‌بورگمن به عنوان یکی از پیشروان جهانی در زمینه فناوری آب‌بندی صنعتی شناخته می‌شود. این شرکت به دلیل کیفیت بالا، نوآوری و مجموعه محصولات جامع خود شهرت دارد. ایگل‌بورگمن با حضور گسترده در نقاط مختلف جهان و ارائه خدمات پشتیبانی، تعهد خود را به مشتریان نشان داده است.

شهرت تثبیت‌شده و دسترسی جهانی ایگل‌بورگمن فراتر از اطلاعات پس‌زمینه‌ای صرف است؛ این عوامل مستقیماً بر قابلیت اطمینان و پشتیبانی در دسترس برای مدل LB500 تأثیر می‌گذارند و تصمیمات خرید را فراتر از صرف مشخصات فنی تحت الشعاع قرار می‌دهند. ایگل‌بورگمن با داشتن “حدود 250 نمایندگی و 90 مرکز خدماتی” در سراسر جهان و تاکید بر “کیفیت و خدمات و همچنین مشتری‌مداری”، برای قطعه‌ای حیاتی مانند مکانیکال سیل که خرابی آن می‌تواند پیامدهای عملیاتی و ایمنی قابل توجهی داشته باشد، یک پشتوانه قوی محسوب می‌شود. بنابراین، آب‌بند LB500 از ضمانت ضمنی کیفیت و دسترسی به پشتیبانی مرتبط با برند ایگل‌بورگمن بهره‌مند است که آن را به انتخابی کم‌ریسک‌تر برای کاربران نهایی تبدیل می‌کند.

2.1. اصول اساسی آب‌بندهای مکانیکی

هدف اصلی یک آب‌بند مکانیکی، جلوگیری از نشتی بین یک شفت چرخان و یک محفظه ثابت است. اجزای اصلی آن شامل سطوح آب‌بندی چرخان و ثابت، آب‌بندهای ثانویه (مانند اورینگ‌ها و گسکت‌ها) و یک مکانیزم اعمال نیرو (مانند فنرها) می‌باشد. سطوح آب‌بندی، که یکی از مواد سخت و دیگری از مواد نرم‌تر ساخته شده است، یک آب‌بندی دینامیکی با یک لایه نازک از سیال برای روانکاری و آب‌بندی ایجاد می‌کنند. چهار نقطه اصلی آب‌بندی در یک مکانیکال سیل عبارتند از: آب‌بندی اولیه در سطوح تماس، و آب‌بندی‌های ثانویه در محل اتصال به شفت/بوش و محفظه.

“لایه نازک سیال” قهرمان گمنام عملکرد آب‌بند مکانیکی است. ایجاد و حفظ صحیح این لایه برای طول عمر و نشتی کم، امری حیاتی است. آب‌بندهای مکانیکی با ایجاد یک “مسیر دشوار برای نشتی” با “دو سطح بسیار صاف و صیقلی” کار می‌کنند. یک “لایه نازک سیال، اغلب با ضخامت تنها چند میکرون، از تماس مستقیم بین سطوح جلوگیری کرده و سایش را به حداقل می‌رساند”. این لایه، روانکاری را فراهم کرده و حرارت را دفع می‌کند. اگر این لایه از بین برود (مثلاً به دلیل کارکرد خشک، فشار بیش از حد، یا سیال ناسازگار)، سایش سریع و خرابی آب‌بند رخ خواهد داد. بنابراین، درک و کنترل شرایط برای تشکیل این لایه، برای کاربرد موفقیت‌آمیز آب‌بند ضروری است.

2.2. تشریح آب‌بندهای فشاری (Pusher Seals): طراحی، عملکرد، مزایا و معایب

آب‌بندهای فشاری (Pusher Seals) به گونه‌ای تعریف می‌شوند که آب‌بندهای ثانویه (مانند اورینگ‌ها) به صورت محوری در امتداد شفت یا بوش حرکت می‌کنند تا تماس سطوح آب‌بندی را حفظ کرده و سایش و ناهماهنگی‌های جزئی را جبران کنند. فنرها در این نوع آب‌بندها نقش “فشارنده” سطوح آب‌بندی به یکدیگر را ایفا می‌کنند. مدل LB500 دارای “فنرهای چرخشی متعدد” است.

مزایای این نوع آب‌بندها شامل طراحی فشرده، مقرون به صرفه بودن، تطبیق‌پذیری و قابلیت اطمینان برای فشارهای متوسط است. از معایب آن‌ها می‌توان به قابلیت محدود در تحمل فشارهای بالا (به دلیل احتمال اکستروژن اورینگ)، آسیب‌پذیری در برابر کارکرد خشک، و احتمال سایش یا گیرکردن آب‌بند ثانویه و ایجاد پدیده فرتینگ (Fretting) روی شفت یا بوش اشاره کرد.

حرکت محوری آب‌بند ثانویه در طراحی‌های فشاری هم یک نقطه قوت (جبران سایش) و هم یک نقطه ضعف بالقوه (گیرکردن، فرتینگ) محسوب می‌شود. آب‌بندهای فشاری “سایش سطح آب‌بند و لرزش ناشی از ناهماهنگی را جبران می‌کنند” که یک مزیت کلیدی است. با این حال، همین حرکت می‌تواند منجر به “گیرکردن” (hang-up) در صورت جامد شدن نشتی در زیر بخش شناور یا “فرتینگ” به دلیل سایش روی شفت/بوش شود. آب‌بند LB500 یک آب‌بند فشاری است. بنابراین، در حالی که مزایایی مانند مقرون به صرفه بودن را ارائه می‌دهد، کاربرد آن نیازمند بررسی دقیق عواملی است که می‌توانند باعث تشدید گیرکردن یا فرتینگ شوند، مانند سیالات کثیف یا وضعیت سطح شفت.

3.1. ویژگی‌های کلیدی طراحی و ساختار

• آب‌بند تکی (Single Seal): مدل LB500 یک آب‌بند با آرایش تکی است. این بدان معناست که عموماً در مواردی استفاده می‌شود که نشتی جزئی به اتمسفر قابل قبول بوده یا سیال پمپ‌شونده غیرخطرناک باشد.
• طراحی بالانس‌شده (Balanced Design): در مشخصات فنی به عنوان “بالانس‌شده” ذکر شده است. آب‌بندهای بالانس‌شده می‌توانند فشارهای بالاتری را با بارگذاری کمتر روی سطوح تحمل کنند، که منجر به تولید حرارت کمتر و افزایش طول عمر آب‌بند می‌شود.
• مستقل از جهت چرخش (Independent of Direction of Rotation): این ویژگی نصب و مدیریت موجودی را ساده‌تر می‌کند، زیرا آب‌بند بدون توجه به جهت چرخش شفت به درستی عمل می‌کند.
• فنرهای چرخشی متعدد (Rotating Multiple Springs): این انتخاب طراحی بر نحوه اعمال نیروی فنر تأثیر می‌گذارد و می‌تواند رفتار دینامیکی آب‌بند را تحت تأثیر قرار دهد. استفاده از چندین فنر، بارگذاری یکنواخت‌تری را در مقایسه با یک فنر تکی فراهم می‌کند.
• طراحی بهینه و باریک سطح آب‌بندی (Optimized, narrow width seal face design): این ویژگی احتمالاً به کاهش اصطکاک، کاهش تولید حرارت و عملکرد بهتر در کاربردهای خاص کمک می‌کند.
• اجزای اصلی: اجزای کلیدی شامل: سطح آب‌بندی (Seal face)، طوقه محرک (Drive collar)، رینگ تراست (Thrust ring)، اورینگ (آب‌بند ثانویه)، فنر (Spring)، پیچ تثبیت (Set screw)، نشیمنگاه (Seat)، اورینگ (آب‌بند نشیمنگاه ثابت) می‌باشند.

ترکیب ویژگی‌هایی مانند “طراحی بالانس‌شده”، “مستقل از جهت چرخش” و “فنرهای چرخشی متعدد” در مدل LB500، نشان‌دهنده یک فلسفه طراحی متمرکز بر عملکرد قوی، سهولت استفاده و کاهش احتمال خطای نصب است که از دلایل رایج خرابی زودهنگام آب‌بندها محسوب می‌شوند. آب‌بندهای بالانس‌شده فشارهای بالاتر را تحمل کرده و حرارت کمتری تولید می‌کنند. استقلال از جهت چرخش، یک خطای رایج نصب را حذف می‌کند. فنرهای متعدد، بارگذاری یکنواختی را بر روی سطوح اعمال می‌کنند. از آنجایی که نصب نادرست یکی از دلایل اصلی خرابی آب‌بند است، این انتخاب‌های طراحی به طور جمعی قابلیت اطمینان ذاتی آب‌بند را افزایش داده و آن را در هنگام نصب و بهره‌برداری بخشنده‌تر می‌کنند.

3.2. پارامترهای عملیاتی دقیق

• فشار: p = خلاء تا 35 بار (508 PSI). توجه: برخی منابع عمومی برای آب‌بندهای بورگمن فشار 12 یا 16 بار را ذکر می‌کنند، اما دیتاشیت‌های مخصوص LB500 به طور مداوم تا 35 بار را اعلام کرده‌اند. اولویت با اطلاعات مخصوص LB500 است.
• دما: t = 20- تا 200+ درجه سانتی‌گراد (4- تا 392+ درجه فارنهایت).
• سرعت لغزش: vg = تا 20 متر بر ثانیه (66 فوت بر ثانیه).
• ویسکوزیته: تا 0.5 پاسکال ثانیه (یا 500 میلی پاسکال ثانیه).
• میزان مواد جامد: تا 0.5 درصد وزنی. این یک پارامتر حیاتی است که نشان‌دهنده مناسب بودن برای سیالات نسبتاً تمیز است.

محدودیت‌های عملیاتی مشخص شده (35 بار، 200 درجه سانتی‌گراد، 20 متر بر ثانیه، مواد جامد کم) به وضوح “نقطه مطلوب” کاربرد LB500 را تعریف می‌کنند. هر آب‌بند مکانیکی دارای محدودیت‌های عملیاتی مشخصی است. محدودیت‌های LB500 به وضوح بیان شده‌اند. حد مجاز مواد جامد 0.5 درصد وزنی به ویژه برای یک آب‌بند فشاری قابل توجه است، زیرا مواد جامد می‌توانند سایش را تسریع کرده و باعث گیرکردن شوند. بنابراین، در حالی که LB500 تطبیق‌پذیر است، یک راه‌حل جهانی نیست و باید در محدوده قابلیت‌های مستند خود به کار گرفته شود تا عملکرد و طول عمر مورد انتظار حاصل گردد. فراتر رفتن از این محدودیت‌ها، به ویژه میزان مواد جامد، احتمالاً منجر به کاهش عمر یا خرابی آب‌بند خواهد شد و نیاز به بررسی دقیق کاربرد را تقویت می‌کند.

جدول ۱: خلاصه مشخصات فنی کلیدی ایگل‌بورگمن LB500

این جدول یک مرجع سریع و تلفیقی برای قابلیت‌های عملیاتی آب‌بند فراهم می‌کند که برای ارزیابی اولیه مناسب بودن برای یک کاربرد، بسیار مهم است. مهندسان و تکنسین‌ها نیاز دارند به سرعت ارزیابی کنند که آیا یک آب‌بند نیازهای عملیاتی اولیه آنها را برآورده می‌کند یا خیر. ارائه این پارامترها در یک قالب جدولی واضح، امکان مقایسه و تصمیم‌گیری آسان را فراهم می‌کند و به انتخاب کارآمد و جلوگیری از کاربرد نادرست کمک می‌کند.

3.3. مواد ساخت

• سطح آب‌بندی (چرخان): گرافیت کربن اشباع شده با رزین (B)، گرافیت کربن با چگالی بالا. کربن به دلیل خواص خود روانکاری خوب و سازگاری با بسیاری از سیالات انتخاب می‌شود.
• نشیمنگاه (ثابت): سیلیکون کارباید (Q1). سیلیکون کارباید یک ماده سخت است که مقاومت بسیار خوبی در برابر سایش و خوردگی ارائه می‌دهد.
• آب‌بندهای ثانویه (اورینگ‌ها): FKM (V). FKM (وایتون) مقاومت شیمیایی و حرارتی خوبی ارائه می‌دهد.
• قطعات فلزی: فولاد CrNiMo (G) (اغلب فولاد ضد زنگ 316). مقاومت خوبی در برابر خوردگی در بسیاری از محیط‌های صنعتی ایجاد می‌کند.

ترکیب مواد استاندارد (سطوح کربن/سیلیکون کارباید، الاستومرهای FKM، فولاد CrNiMo) یک انتخاب همه‌جانبه برای کاربردهای هدف LB500 (مواد شیمیایی، روغن‌ها، آب) است. انتخاب مواد آب‌بند برای عملکرد و طول عمر حیاتی است. سیل مکانیکی LB500 از سطوح گرافیت کربن در برابر سیلیکون کارباید استفاده می‌کند که یک ترکیب رایج و مؤثر از سطح سخت در برابر سطح نرم است. FKM برای آب‌بندهای ثانویه مقاومت شیمیایی خوبی برای بسیاری از کاربردهای ذکر شده (اسیدها، قلیاها، هیدروکربن‌ها) ارائه می‌دهد. فولاد CrNiMo (فولاد ضد زنگ 316) یک آلیاژ استاندارد مقاوم در برابر خوردگی برای قطعات فلزی در تماس با سیال است. این ترکیب، عملکرد، سازگاری شیمیایی و مقرون به صرفه بودن را برای طیف وسیعی از سیالات صنعتی رایج در محدوده عملیاتی مشخص شده، متعادل می‌کند. بنابراین، این ترکیب خاص تصادفی نیست، بلکه با دقت برای همسویی با شرایط سرویس و انواع سیالات مورد نظر انتخاب شده است.

جدول ۲: مواد ساخت استاندارد سی LB500

این جدول به وضوح مواد استاندارد را لیست می‌کند، که برای ارزیابی سازگاری شیمیایی و مناسب بودن عمومی قبل از بررسی دقیق نمودارهای شیمیایی، اساسی است. سازگاری مواد یک نگرانی اصلی برای انتخاب آب‌بند است. LB500 دارای مواد استاندارد خاصی است. یک جدول که این مواد را خلاصه می‌کند، یک نمای کلی فوری برای کاربران فراهم می‌کند تا با سیال فرآیند خود مقایسه کنند و به عنوان نقطه شروعی برای بحث دقیق‌تر سازگاری شیمیایی در بخش ۸ عمل می‌کند.

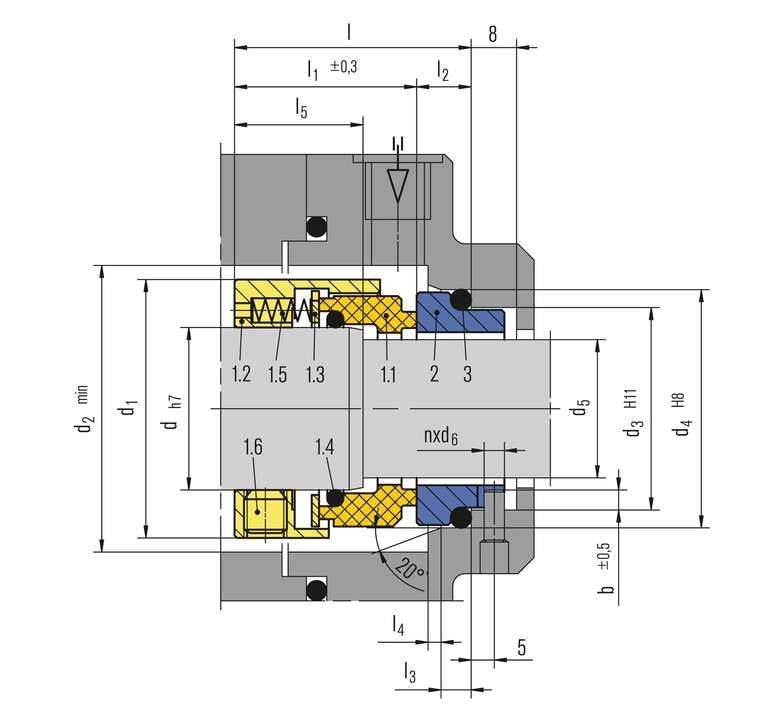

3.4. سایزهای موجود و اطلاعات ابعادی

مدل LB500 در طیف وسیعی از سایزها موجود است و ابعاد دقیق (d, d1, d2, d3, d4, d5, d6, l, l1, l2, l3, l4, l5, b) در دیتاشیت‌ها و کاتالوگ‌های محصول ارائه شده است. طبق اطلاعات موجود، سایزها از قطر شفت d=25 میلی‌متر تا d=110 میلی‌متر را پوشش می‌دهند. برای اطلاعات دقیق ابعادی مربوط به سایزهای خاص شفت، کاربران باید به مستندات رسمی ایگل‌بورگمن مراجعه کنند.

جدول ۳: محدوده سایزهای موجود ایگل‌بورگمن LB500 (نمونه)

این جدول به کاربران ایده‌ای فوری از محدوده سایز تحت پوشش LB500 می‌دهد و به آنها کمک می‌کند تا تشخیص دهند آیا این مدل به طور بالقوه برای سایزهای شفت تجهیزات موجود و محدودیت‌های فضایی آنها مناسب است یا خیر. تناسب فیزیکی یک نیاز اساسی برای نصب آب‌بند است. LB500 در سایزهای مختلفی عرضه می‌شود. ارائه خلاصه‌ای از محدوده قطر شفت موجود و چند بعد کلیدی محفظه به کاربران کمک می‌کند تا به سرعت ارزیابی کنند که آیا سری LB500 حتی یک گزینه برای اندازه پمپ آنها است یا خیر. این امر قبل از نیاز به بررسی نقشه‌های ابعادی دقیق برای هر اندازه بالقوه، در زمان صرفه‌جویی می‌کند.

3.5. انطباق با استانداردها (API 682 Type A, ISO 21049, ANSI, EN)

• API 682 / ISO 21049: به صراحت با استاندارد API 682 (Type A) مطابقت دارد. استاندارد API 682 یک استاندارد سختگیرانه برای سیستم‌های آب‌بندی شفت در پمپ‌های سانتریفیوژ و روتاری است که به طور گسترده در صنایع نفت، گاز طبیعی و شیمیایی استفاده می‌شود. آب‌بندهای نوع A، آب‌بندهای فشاری با اورینگ‌های الاستومری و فنرهای متعدد هستند.
• ANSI: با محفظه‌های آب‌بندی ANSI سازگار است. این بدان معناست که برای نصب در پمپ‌هایی که طبق مشخصات موسسه استانداردهای ملی آمریکا ساخته شده‌اند (رایج در آمریکای شمالی) طراحی شده است.
• EN: با محفظه‌های آب‌بندی EN سازگار است. این نشان‌دهنده سازگاری با استانداردهای پمپ اروپایی است.

پایبندی به استانداردهای API 682، ANSI و EN نشان می‌دهد که LB500 معیارهای شناخته‌شده برای طراحی، عملکرد و ایمنی را برآورده می‌کند. استانداردهای صنعتی مانند API 682 برای تضمین قابلیت اطمینان و ایمنی در کاربردهای حیاتی وجود دارند. انطباق LB500 به این معنی است که برای برآورده کردن این الزامات سختگیرانه طراحی و احتمالاً آزمایش شده است. سازگاری با محفظه‌های آب‌بندی ANSI و EN آن را به یک جایگزین “آماده نصب” برای بسیاری از پمپ‌های موجود تبدیل می‌کند و تعمیر و نگهداری و ارتقاء را ساده می‌سازد. این انطباق گسترده با استانداردها، اطمینان کاربر را افزایش داده و لجستیک جهانی و مشخصات فنی را برای شرکت‌های چند ملیتی ساده می‌کند. این امر همچنین مشخصات فنی، تدارکات و جایگزینی در تجهیزات استاندارد شده در سطح جهان را تسهیل می‌کند.

4.1. عملکرد در چارچوب استاندارد API 682

انطباق با استاندارد API 682 (Type A) به این معنی است که این آب‌بند برای قابلیت اطمینان در سرویس‌های سنگین، که اغلب در صنایع نفت و گاز و پتروشیمی یافت می‌شوند، طراحی شده است. ویژگی‌های نوع A (فشاری، فنرهای متعدد، اورینگ‌ها) به پروفایل عملکردی آن در چارچوب API 682 کمک می‌کنند.

4.2. تطبیق‌پذیری با محفظه‌های آب‌بندی EN و ANSI

قابلیت نصب در محفظه‌های آب‌بندی استاندارد EN و ANSI، مدل LB500 را برای طیف وسیعی از پمپ‌ها در سراسر جهان بسیار تطبیق‌پذیر می‌کند و مدیریت موجودی را برای کارخانه‌هایی با تجهیزات متنوع ساده می‌سازد.

4.3. تأثیر طراحی بهینه سطح آب‌بندی

“طراحی بهینه و باریک سطح آب‌بندی” احتمالاً منجر به موارد زیر می‌شود:

• کاهش بارگذاری سطح برای یک فشار معین، که به طور بالقوه تولید حرارت و سایش را کاهش می‌دهد.
• مصرف انرژی کمتر به دلیل کاهش اصطکاک.
• پایداری بهتر لایه سیال بین سطوح.

“طراحی بهینه و باریک سطح آب‌بندی” چیزی فراتر از یک عبارت بازاریابی است. عرض سطح آب‌بند مستقیماً بر نیروهای هیدرولیکی و حرارت اصطکاکی تولید شده تأثیر می‌گذارد. یک سطح باریک‌تر، در صورت بالانس شدن مناسب، می‌تواند فشار آب‌بندی لازم را با نیروی بسته شدن کل کمتری به دست آورد. نیروی بسته شدن کمتر و سطح تماس کوچکتر می‌تواند به معنای اصطکاک و حرارت کمتر باشد. کاهش حرارت و اصطکاک به طول عمر بیشتر آب‌بند و مصرف انرژی بالقوه کمتر توسط پمپ کمک می‌کند. بنابراین، این ویژگی طراحی یک انتخاب مهندسی آگاهانه با هدف بهبود عملکرد و کارایی کلی است. در طراحی آب‌بند، سطوح باریک‌تر می‌توانند منجر به فشارهای ویژه بالاتر سطح برای آب‌بندی بهتر سیالات با ویسکوزیته پایین شوند و می‌توانند گشتاور اصطکاکی کل را کاهش دهند، که به صرفه‌جویی در انرژی و عملکرد خنک‌تر کمک می‌کند و این به نوبه خود طول عمر آب‌بند را افزایش می‌دهد.

5.1. صنایع هدف

• صنایع شیمیایی: به صراحت در لیست کاربردها ذکر شده است. این یکی از حوزه‌های کاربردی اصلی است.
• صنایع فرآیندی: اصطلاح کلی که بسیاری از بخش‌های تولیدی را پوشش می‌دهد.
• سایر صنایع بالقوه بر اساس سازگاری سیال و محدودیت‌های عملیاتی: نفت و گاز (پالایشگاه‌ها، خطوط لوله – که با انطباق API 682 و سازگاری با هیدروکربن‌ها مشخص می‌شود)، آب و فاضلاب، تولید برق، خمیر و کاغذ (در صورت کم بودن مواد جامد).

5.2. سیالات مناسب برای آب‌بندی

• اسیدها: در لیست کاربردها ذکر شده است. سازگاری به غلظت، دما و نوع خاص اسید در برابر FKM و فولاد CrNiMo بستگی دارد.
• محلول‌های قلیایی: در لیست کاربردها ذکر شده است. ملاحظات سازگاری مشابه اسیدها.
• محلول‌های نمکی: در لیست کاربردها ذکر شده است. به طور کلی سازگاری خوبی با مواد استاندارد دارند.
• روغن‌های با ویسکوزیته پایین: در لیست کاربردها ذکر شده است.
• مونومرها: در لیست کاربردها ذکر شده است. سازگاری مونومر خاص با FKM نیاز به بررسی دارد.
• هیدروکربن‌ها: در لیست کاربردها ذکر شده است. دسته گسترده‌ای که عموماً با FKM سازگار هستند.
• آب: در لیست کاربردها ذکر شده است. شامل آب شیرین.
• آب دریا: در لیست کاربردها ذکر شده است. فولاد CrNiMo (316SS) مقاومت خوبی دارد.

لیست کاربردهای توصیه شده نشانگر قوی قابلیت‌های LB500 است. تولیدکنندگان لیست‌های کاربرد توصیه شده را بر اساس عملکرد معمول مواد ارائه می‌دهند. لیست LB500 شامل سیالات متنوعی مانند اسیدها، قلیاها و هیدروکربن‌ها است. با این حال، برای مواد شیمیایی خورنده خاص (به عنوان مثال، برخی اسیدها، مونومرها)، بررسی‌های دقیق سازگاری شیمیایی با FKM، کربن و سیلیکون کارباید در دماهای عملیاتی همچنان حیاتی است. سازگاری شیمیایی به شدت به غلظت، دما و ناخالصی‌ها بستگی دارد. به عنوان مثال، FKM دارای محدودیت‌هایی با برخی مواد شیمیایی یا در دماهای بالاتر است. حد 0.5% مواد جامد نیز یک عامل کلیدی واجد شرایط است که نباید نادیده گرفته شود. بنابراین، کاربران باید لیست کاربرد را به عنوان یک راهنما در نظر بگیرند و برای شرایط فرآیندی خاص خود بررسی‌های لازم را انجام دهند تا از طول عمر آب‌بند اطمینان حاصل کنند.

5.3. انواع پمپ‌های رایج و سازگاری

• پمپ‌های فرآیندی (Process Pumps): به صراحت در لیست کاربردها ذکر شده است. این یک دسته گسترده است.
• پمپ‌های سانتریفیوژ (Centrifugal Pumps): با توجه به استاندارد API 610 و کاربرد عمومی مکانیکال سیل‌ها، این نوع پمپ‌ها نیز مد نظر هستند.
• پمپ‌های مطابق با استانداردهای API 610، ANSI (ASME B73.1, B73.2) و EN به دلیل سازگاری محفظه آب‌بندی.
• پمپ‌های عمومی در صنایع ذکر شده.

سیل LB500، به عنوان یک آب‌بند API 682 نوع A، برای پمپ‌های API 610 مناسب است (اغلب آب‌بندهای دسته 2 یا 3 بسته به آزمایش و مستندات) و همچنین به دلیل تطبیق‌پذیری با محفظه‌های آب‌بندی مختلف، می‌تواند در پمپ‌های ASME B73.1/B73.2 (اغلب آب‌بندهای دسته 1) استفاده شود. استاندارد API 682 دسته‌های آب‌بند (1، 2، 3) را بر اساس نوع پمپ، شرایط عملیاتی و آزمایش صلاحیت تعریف می‌کند. آب‌بندهای دسته 1 برای پمپ‌های غیر API 610 مانند ASME B73.1/B73.2 با محدودیت‌های عملیاتی کمتر سختگیرانه هستند. آب‌بندهای دسته 2 و 3 برای پمپ‌های API 610 با شرایط سخت‌تر و آزمایش‌های دقیق‌تر هستند. LB500 با API 682 نوع A سازگار است و با محفظه‌های EN/ANSI مطابقت دارد. این نشان می‌دهد که می‌تواند به عنوان یک آب‌بند دسته 1 در پمپ‌های شیمیایی استاندارد (ASME) اعمال شود یا در صورت همسویی آزمایش صلاحیت آن، الزامات دسته بالاتر را برای پمپ‌های API 610 برآورده کند و طیف کاربرد گسترده‌ای را ارائه دهد. مستندات “API 682 / ISO 21049” را بدون مشخص کردن دسته بیان می‌کنند، اما “Type A” واضح است. این انعطاف‌پذیری آن را در مشخصات مختلف پمپ و شدت‌های سرویس مرتبط برجسته می‌کند.

6.1. بررسی‌ها و آماده‌سازی‌های ضروری قبل از نصب

• تأیید صحت مدل آب‌بند (LB500) و سایز آن برای پمپ و کاربرد مورد نظر.
• بازرسی اجزای آب‌بند از نظر هرگونه آسیب در حین حمل و نقل یا جابجایی.
• تمیز کردن کامل محفظه آب‌بندی پمپ، شفت/بوش. براده‌ها، لبه‌های تیز، زنگ‌زدگی و مواد گسکت قدیمی باید زدوده شوند.
• بازرسی شفت/بوش از نظر سایش، خراشیدگی یا خارج از گرد بودن در ناحیه آب‌بندی. اطمینان از اینکه ابعاد در محدوده تلرانس قرار دارند.
• بررسی یاتاقان‌های پمپ و میزان لنگی شعاعی/محوری شفت (runout/endplay) برای اطمینان از قرار داشتن در محدوده‌های قابل قبول (مثلاً استاندارد API 610 حداکثر انحراف 0.002 اینچ را در محل سطوح آب‌بندی مشخص می‌کند). حرکت بیش از حد می‌تواند به آب‌بند آسیب برساند.
• جمع‌آوری ابزار لازم، پارچه‌های تمیز بدون پرز و روان‌کننده توصیه‌شده توسط سازنده.
• مرور دفترچه راهنمای نصب مخصوص ایگل‌بورگمن برای LB500 در صورت موجود بودن.

6.2. مراحل نصب گام به گام (عمومی برای آب‌بندهای فشاری، با تطبیق برای LB500)

• روانکاری سبک اورینگ‌ها و شفت/بوش با یک روان‌کننده سازگار و غیرنفتی (مگر اینکه توسط ایگل‌بورگمن طور دیگری مشخص شده باشد). از روانکاری بیش از حد خودداری شود.
• نصب دقیق نشیمنگاه ثابت در گلند پلیت محفظه آب‌بندی، با اطمینان از عمود بودن و نشستن یکنواخت آن. در صورت لزوم از پرس یا ابزار نرم استفاده شود و از ضربه مستقیم چکش خودداری گردد. از سطح صیقلی محافظت شود.
• لغزاندن دقیق مجموعه چرخان (شامل فنرها، اورینگ، سطح آب‌بندی) روی شفت تا موقعیت محوری/طول تنظیم صحیح. از سطح صیقلی محافظت شود.
• اطمینان از درگیر شدن صحیح مکانیزم‌های محرک (مثلاً پیچ‌های تثبیت روی طوقه محرک برای LB500) و سفت شدن آن‌ها با گشتاور توصیه‌شده.
• نصب گلند پلیت، با اطمینان از هم‌ترازی آن و سفت کردن یکنواخت پیچ‌ها به صورت ضربدری برای جلوگیری از اعوجاج.

در حالی که LB500 دارای ویژگی‌های طراحی است که به قابلیت اطمینان کمک می‌کند، اصول اساسی جابجایی دقیق، تمیزی، روانکاری مناسب و هم‌ترازی دقیق در هنگام نصب همچنان بسیار مهم هستند. بخش قابل توجهی از خرابی‌های آب‌بند به نصب نادرست نسبت داده می‌شود. “نصب نادرست” مسئول 20 تا 30 درصد از خرابی‌های آب‌بند است. مراحل کلیدی نصب شامل تمیز کردن، بازرسی، روانکاری، جابجایی دقیق سطوح و هم‌ترازی/سفت کردن مناسب است. LB500، علی‌رغم طراحی قوی خود، در صورت عدم رعایت دقیق این مراحل، از آسیب یا نقص عملکرد مصون نیست. بنابراین، تأکید بر پایبندی به بهترین شیوه‌ها و دستورالعمل‌های سازنده در هنگام نصب برای دستیابی به طول عمر طراحی شده آب‌بند، حیاتی است.

6.3. نکات حیاتی در هم‌ترازی، روانکاری و نشاندن قطعات

• تأکید بر دقت بسیار زیاد در مورد سطوح آب‌بندی صیقلی – از تماس با دست‌های برهنه یا آسیب رساندن به آنها خودداری شود.
• اطمینان از عمود بودن شفت و گلند پلیت نسبت به شفت (هم‌مرکزی و زاویه‌داری).
• تأیید فشردگی صحیح آب‌بند با بررسی ابعاد تنظیم.

6.4. تأیید پس از نصب

• چرخاندن شفت با دست (در صورت امکان) برای بررسی هرگونه گیر یا صدای غیرعادی.
• اطمینان از صحت تمامی اتصالات لوله‌کشی (مثلاً پلان‌های شستشو در صورت استفاده، هرچند LB500 یک آب‌بند تکی است).
• آزمایش پمپ تحت شرایط کنترل‌شده، بررسی نشتی در هنگام راه‌اندازی و در طول عملیات اولیه.

7.1. اقدامات توصیه‌شده برای نگهداری پیشگیرانه

• پایش منظم برای هرگونه نشانه نشتی، صدا یا لرزش از ناحیه آب‌بند.
• حفظ شرایط عملیاتی بهینه پمپ (جلوگیری از کارکرد خشک، کاویتاسیون، عملکرد دور از نقطه بهینه راندمان (BEP)).
• اطمینان از تمیز بودن سیال فرآیند (در محدوده 0.5 درصد وزنی مواد جامد برای LB500). در صورت لزوم، فیلتراسیون در بالادست در نظر گرفته شود.
• بررسی دوره‌ای هرگونه سیستم کمکی (مثلاً ژاکت‌های خنک‌کننده در صورت استفاده برای محفظه آب‌بندی، هرچند جزء ذاتی LB500 نیست).
• تعویض اورینگ پس از 5 سال برای آب‌بندهای مکانیکی عمومی پیشنهاد می‌شود. برای LB500، این مربوط به اورینگ‌های FKM خواهد بود.
• بازرسی عمومی در 8000 ساعت، سرویس کامل/تعویض آب‌بند در 20000 ساعت (یا بر اساس وضعیت/نشتی). اینها دستورالعمل‌های کلی هستند و ممکن است متفاوت باشند.

نگهداری مؤثر برای LB500 فراتر از خود آب‌بند است. پایش سلامت کلی پمپ و شرایط فرآیند بسیار مهم است زیرا اختلالات عملیاتی (مانند کاویتاسیون، کارکرد خشک یا لرزش بیش از حد) عوامل اصلی خرابی آب‌بند هستند، اغلب بیشتر از فرسودگی طبیعی خود آب‌بند. “مشکلات عملیاتی” 30 تا 40 درصد از خرابی‌های آب‌بند را تشکیل می‌دهند. مسائلی مانند کارکرد خشک، انسداد مسیر، کاویتاسیون و عدم تعادل پروانه به شدت به آب‌بندهای مکانیکی فشار وارد می‌کنند. محدودیت‌های عملیاتی LB500 (به عنوان مثال، محتوای مواد جامد) باید رعایت شود. بنابراین، یک استراتژی نگهداری پیشگیرانه که شامل پایش این عوامل خارجی باشد، به طور قابل توجهی به حداکثر رساندن عمر مفید LB500 کمک می‌کند، بیش از بازرسی دوره‌ای خود آب‌بند به تنهایی.

7.2. شناسایی حالت‌های رایج خرابی (نشتی، سایش، گیرکردن، فرتینگ)

• نشتی: رایج‌ترین نشانگر خرابی. می‌تواند از سطوح، اورینگ‌ها یا گسکت‌های ثابت باشد.
• سایش زودرس: سطوح آب‌بندی شیاردار، لب‌پر شده یا ترک‌خورده. ناشی از مواد ساینده، کارکرد خشک، حرارت بیش از حد، حمله شیمیایی.
• گیرکردن (Hang-up) (مخصوص آب‌بند فشاری): چسبیدن آب‌بند ثانویه (اورینگ) روی شفت/بوش، که از حرکت محوری برای جبران سایش جلوگیری می‌کند. ناشی از تجمع مواد جامد، تورم اورینگ یا رسوبات روی شفت.
• فرتینگ (Fretting) (مخصوص آب‌بند فشاری): سایش روی شفت/بوش در زیر اورینگ دینامیکی به دلیل حرکات محوری کوچک مداوم. می‌تواند منجر به نشتی از کنار اورینگ یا باعث گیرکردن شود.
• خرابی اورینگ: تورم، سخت شدن، ترک خوردن یا اکستروژن اورینگ‌های FKM به دلیل ناسازگاری شیمیایی، دمای بیش از حد یا فشار بیش از حد.
• مشکلات فنر: گرفتگی (در صورت قرار گرفتن در معرض سیال کثیف، هرچند فنرهای LB500 تا حدودی محافظت شده‌اند) یا خوردگی.

7.3. عیب‌یابی سیستماتیک برای مسائل خاص LB500

عیب‌یابی نباید با رفع علامت فوری متوقف شود. برای خرابی‌های مکرر LB500، تحلیل عمیق‌تر علت ریشه‌ای (RCA) ضروری است. به عنوان مثال، فرتینگ مکرر ممکن است نشان‌دهنده حرکت بیش از حد شفت یا ناهماهنگی باشد که باید در سطح پمپ برطرف شود، نه فقط با تعویض آب‌بند. آب‌بندها می‌توانند به دلیل مشکلات “طراحی/تعمیر پمپ” یا “مشکلات عملیاتی” از کار بیفتند. صرفاً تعویض یک آب‌بند خراب بدون پرداختن به علت زمینه‌ای، احتمالاً منجر به خرابی‌های مکرر خواهد شد. علائمی مانند فرتینگ یا سایش بیش از حد سطح می‌تواند نشانه‌هایی از مشکلات سیستمی مانند ناهماهنگی شفت، لرزش یا سیال فرآیندی ناسازگار باشد. بنابراین، عیب‌یابی مؤثر برای LB500 باید بررسی فراتر از خود آب‌بند را برای شناسایی و اصلاح علت واقعی برای قابلیت اطمینان طولانی‌مدت تشویق کند. فرآیند تعمیر شرکت Flexaseal شامل اطلاع‌رسانی تحلیل خرابی آب‌بند است.

جدول ۴: راهنمای عیب‌یابی مشکلات رایج ایگل‌بورگمن LB500

این جدول ابزاری بسیار کاربردی برای کاربران نهایی خواهد بود و یک رویکرد ساختاریافته برای تشخیص و حل مشکلات رایج مواجه شده با LB500 ارائه می‌دهد که به طور بالقوه باعث کاهش زمان از کار افتادگی و هزینه‌های تعمیر می‌شود. کاربران هنگام خرابی آب‌بند خود به راهنمایی عملی نیاز دارند. حالت‌ها و دلایل رایج خرابی در تحقیقات مستند شده‌اند. سازماندهی این اطلاعات در یک جدول علامت-علت-اقدام، یک چارچوب تشخیصی واضح و قابل اجرا ارائه می‌دهد. تطبیق این موارد با ویژگی‌های خاص LB500 (به عنوان مثال، مشکلات آب‌بند فشاری مانند گیرکردن/فرتینگ، ملاحظات اورینگ FKM) آن را ارزشمندتر می‌کند.

8.1. نگاهی عمیق به مواد استاندارد LB500

• گرافیت کربن (سطح آب‌بندی): مناسب برای سرویس‌های شیمیایی عمومی، خود روانکار. دارای محدودیت با اکسیدکننده‌های قوی یا محیط‌های بسیار ساینده.
• سیلیکون کارباید (نشیمنگاه): سختی عالی، مقاومت در برابر سایش و مقاومت شیمیایی گسترده. می‌تواند شکننده باشد و در صورت عدم مدیریت صحیح، به شوک حرارتی حساس است.
• FKM (وایتون) (اورینگ‌ها): مناسب برای هیدروکربن‌ها، بسیاری از اسیدها، روغن‌ها و آب. حد دمایی حدود 200 درجه سانتی‌گراد. دارای محدودیت با کتون‌ها، آمین‌ها، استرها و برخی قلیاهای قوی یا آب/بخار داغ.
• فولاد CrNiMo (فولاد ضد زنگ 316) (قطعات فلزی): مقاومت عمومی خوب در برابر خوردگی. مستعد خوردگی حفره‌ای و شیاری در محیط‌های کلریدی و ترک‌خوردگی ناشی از تنش در دماهای بالاتر.

8.2. پروفایل مقاومت شیمیایی برای سیالات صنعتی رایج

سازگاری شیمیایی مطلق نیست؛ به شدت به غلظت سیال و دمای عملیاتی بستگی دارد. یک ماده مناسب در دمای محیط ممکن است در دماهای بالا از کار بیفتد. این نکته ظریف هنگام ارزیابی سیل LB500 برای سرویس‌های شیمیایی خاص، حیاتی است. منبع ۲۲ به صراحت بیان می‌کند: “در دمای 68°F (20 °C)، مقاومت شیمیایی می‌تواند بر اساس غلظت متفاوت باشد.” نرخ خوردگی به طور کلی با دما افزایش می‌یابد. مکانیکال سیل  LB500 دارای حد دمایی 200 درجه سانتی‌گراد است. بنابراین، هنگام ارزیابی اورینگ‌های FKM یا قطعات فولادی CrNiMo در LB500 برای یک ماده شیمیایی خاص، کاربران باید دمای عملیاتی واقعی و غلظت را در نظر بگیرند، نه فقط داده‌های سازگاری عمومی در دمای اتاق. این ممکن است نیاز به مشاوره با راهنماهای مقاومت شیمیایی دقیق‌تر یا سازنده داشته باشد.

سازگاری با سیالات ذکر شده در کاربردهای LB500 (اسیدها، قلیاها، محلول‌های نمکی، روغن‌های با ویسکوزیته پایین، مونومرها، هیدروکربن‌ها، آب، آب دریا) بر اساس مواد استاندارد آن مورد بحث قرار می‌گیرد. از نمودارهای سازگاری عمومی به عنوان مبنا استفاده می‌شود، اما بر مشاوره با داده‌های خاص ایگل‌بورگمن یا کارشناسان برای کاربردهای حیاتی تأکید می‌گردد.

جدول ۵: نمای کلی سازگاری مواد ایگل‌بورگمن LB500 (سیالات منتخب)

توجه: این جدول یک راهنمای عمومی است. برای کاربردهای خاص، همیشه با دیتاشیت محصول و متخصصان ایگل‌بورگمن مشورت کنید.

این جدول یک مرجع سریع برای سازگاری مواد استاندارد LB500 با سیالات صنعتی رایج ارائه می‌دهد و به کاربران کمک می‌کند تا تصمیمات اولیه آگاهانه‌ای بگیرند و زمان نیاز به بررسی بیشتر را شناسایی کنند. سازگاری شیمیایی برای عمر آب‌بند بسیار مهم است. LB500 دارای مواد استاندارد است. داده‌های مقاومت شیمیایی عمومی برای این مواد موجود است. گردآوری این اطلاعات در یک جدول متمرکز بر سیالات مرتبط با کاربردهای LB500، راهنمایی عملی ارائه می‌دهد. این جدول مناطق مشکل‌ساز بالقوه را برجسته کرده و نیاز به احتیاط با محیط‌های خورنده را تقویت می‌کند.
