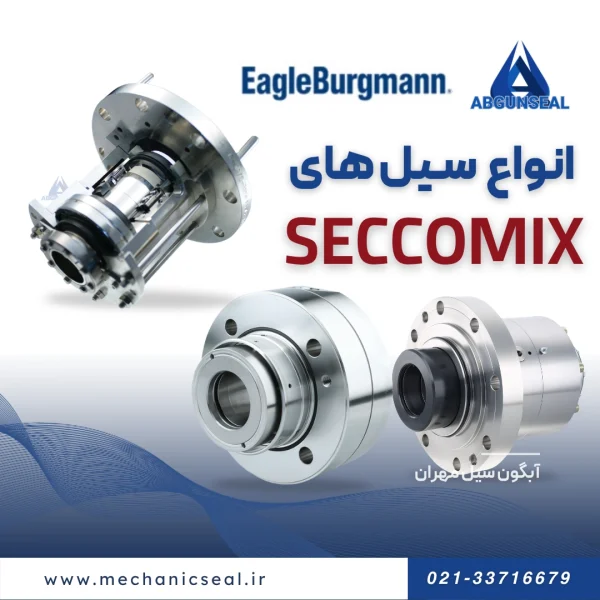

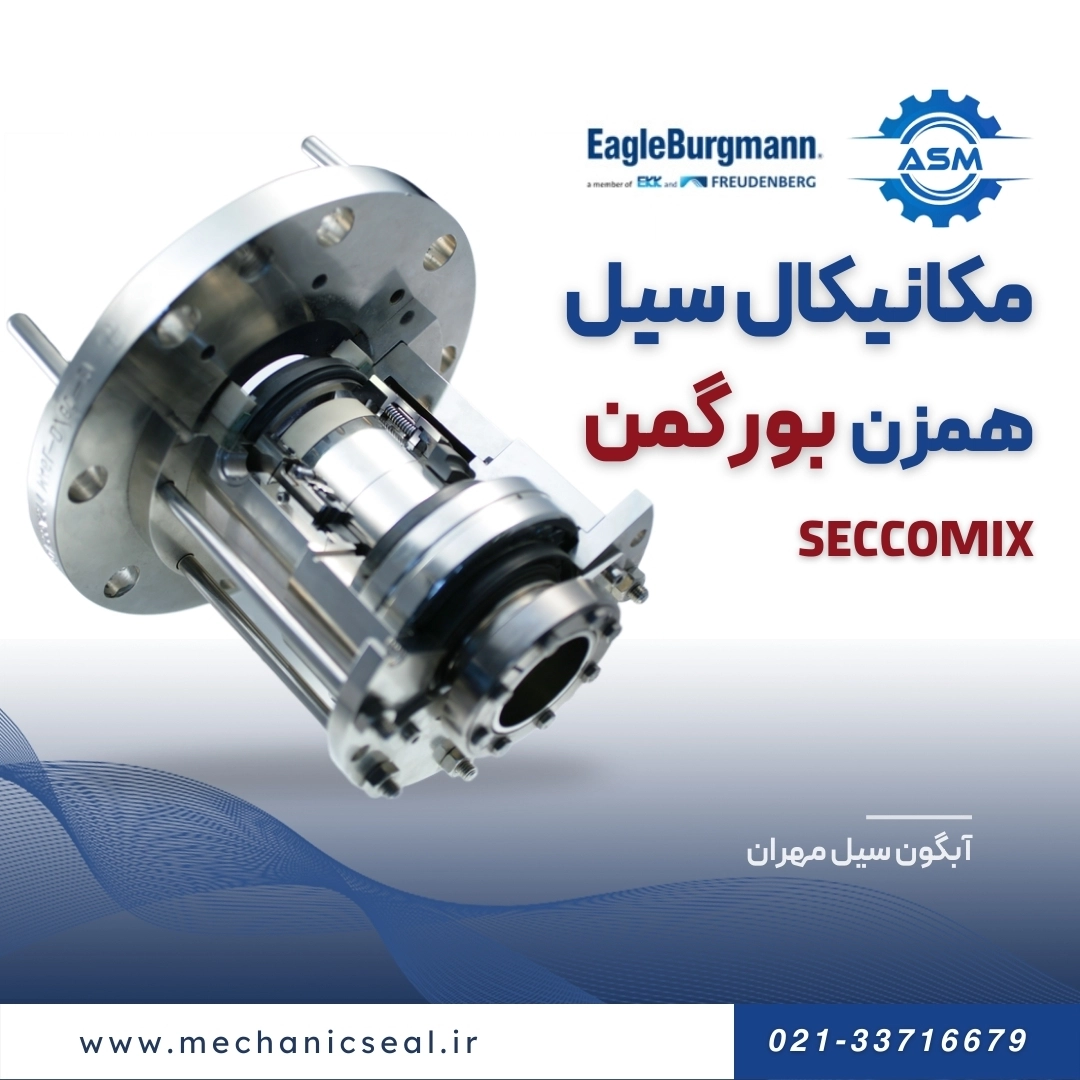

مکانیکال سیل SECCOMIX

سیل SECCOMIX (آب‌بند مکانیکی seccomix) یک ابزار حیاتی در تجهیزات دوار، به خصوص در پمپ‌ها، همزن‌ها و راکتورها است که وظیفه اصلی آن جلوگیری از نشتی سیالات از شفت (محور) به محیط بیرون یا داخل موتور می‌باشد. سری Seccomix از محصولات بورگمن (Burgmann) آلمان است که به دلیل طراحی خاص و کارایی بالا در صنایع مختلف، به ویژه در کاربردهایی که نیاز به آب‌بندی خشک (Dry Run) دارند، شناخته شده و از محبوب ترین سری ها در بین دنیای مکانیکال سیل های بورگمن میباشند.

این سیل‌ها معمولاً از دو وجه آب‌بندی تشکیل شده‌اند: یک وجه ثابت که به محفظه پمپ یا راکتور متصل می‌شود و یک وجه دوار که روی شفت قرار می‌گیرد. این دو وجه با مکانیزم فنری به هم فشرده می‌شوند تا یک لایه سیال بسیار نازک (در حد میکرومتر) بین آن‌ها ایجاد شده و از نشتی جلوگیری کند.

ویژگی‌های مکانیکال سیل SECCOMIX

سری SECCOMIX دارای ویژگی‌های منحصر به فردی است که آن را برای کاربردهای خاص متمایز می‌کند:

• قابلیت کارکرد خشک (Dry Run): یکی از مهمترین ویژگی‌های برخی از مدل‌های SECCOMIX (مانند Seccomix 1) قابلیت کارکرد بدون نیاز به سیال آب‌بندی در سمت اتمسفر است. این ویژگی باعث جلوگیری از آلودگی محصول توسط سیال مانع می‌شود.
• سیل تک (Single Seal): این سیل‌ها معمولاً از نوع تک هستند، به این معنی که یک جفت سطح آب‌بندی برای جلوگیری از نشتی دارند.
• عدم وابستگی به جهت چرخش شفت: این سیل‌ها مستقل از جهت چرخش شفت عمل می‌کنند، که انعطاف‌پذیری در نصب و استفاده را فراهم می‌کند.
• فنرهای چندتایی چرخشی و فشاری: استفاده از فنرهای متعدد به بهبود عملکرد و دوام سیل کمک می‌کند.
• بالانس بودن (Balanced): طراحی بالانس به کاهش فشار روی سطوح آب‌بندی و افزایش طول عمر سیل کمک می‌کند.
• امکان نصب از بالای مخزن: در برخی مدل‌ها مانند سیل Seccomix 1، امکان نصب از بالای مخزن وجود دارد.
• طراحی نیمه کارتریج (Semi-cartridge): این طراحی نصب و نگهداری را آسان‌تر می‌کند.
• قابلیت داشتن تاییدیه ATEX: در صورت درخواست، این سیل‌ها می‌توانند دارای تاییدیه ATEX باشند که برای کار در محیط‌های انفجاری ضروری است.
• عملکرد مطمئن و بدون نیاز به کنترل دما: به دلیل طراحی خاص، نیاز به سیستم‌های پیچیده کنترل دما کمتر است.
• مناسب برای شرایط خلاء: این سیل‌ها می‌توانند در محیط‌های خلاء نیز به خوبی عمل کنند.
• سطح صاف و عاری از فضای مرده: این ویژگی به خصوص در صنایع دارویی و غذایی که بهداشت اهمیت بالایی دارد، بسیار مهم است.
• اتصال بدون اصطکاک به شفت: این باعث کاهش سایش و افزایش عمر شفت می‌شود.

پارامترهای عملکردی مکانیکال سیل SECCOMIX بسته به مدل و شرایط کاری متفاوت است، اما به طور کلی شامل موارد زیر می‌شود:

• قطر شفت (Shaft Diameter): این سیل‌ها در رنج وسیعی از قطر شفت‌ها قابل نصب هستند، معمولاً از ۲۵ میلی‌متر تا ۲۲۰ میلی‌متر و حتی بیشتر.
• فشار کاری (Pressure): معمولاً می‌توانند تا فشار 6 بار (87 PSI) را تحمل کنند. برخی مدل‌ها تا فشار خلاء نیز عملکرد مناسبی دارند.
• محدوده دما (Temperature Range): قابلیت کارکرد در محدوده دمایی گسترده‌ای، معمولاً از ۲۰- تا ۲۰۰+ درجه سانتی‌گراد (-۴ تا ۳۹۲ درجه فارنهایت).
• سرعت لغزشی (Sliding Velocity): تا سرعت 2 متر بر ثانیه (6 فوت بر ثانیه) را تحمل می‌کنند.
• حرکت محوری (Axial Movement): میزان جابجایی محوری شفت که سیل می‌تواند تحمل کند، معمولاً در حدود
  ±1.5میلی‌متر تا ±2.0 میلی‌متر.
• حرکت شعاعی (Radial Movement): میزان جابجایی شعاعی شفت که سیل می‌تواند تحمل کند، معمولاً در حدود ±0.3 میلی‌متر.نکته مهم: لازم به ذکر است که مقادیر حداکثری هر یک از این پارامترها به دلیل تعامل آن‌ها نمی‌توانند به طور همزمان اعمال شوند. به عنوان مثال، در بالاترین فشار، ممکن است حداکثر سرعت یا دما قابل دستیابی نباشد. برای اطلاعات دقیق‌تر و انتخاب بهترین مدل، همیشه به کاتالوگ فنی مربوط به مدل خاص سیل SECCOMIX که در ادامه آمده  و مشاره قبل از خرید مکانیکال سیل توصیه می‌شود.

• کربن گرافیت (Carbon Graphite): اغلب با تاییدیه FDA (سازمان غذا و داروی آمریکا) برای صنایع غذایی و دارویی.
• سیلیکون کارباید (Silicon Carbide): با تاییدیه FDA و برای مقاومت بالا در برابر سایش و مواد شیمیایی.

نشیمنگاه (Seat):

• سیلیکون کارباید (Silicon Carbide): معمولاً با تاییدیه FDA.
• قسمت‌های لاستیکی (O-Rings/Elastomers): جنس این قطعات بسته به دما و مقاومت شیمیایی مورد نیاز انتخاب می‌شود.
• قطعات فلزی: معمولاً از استیل ضد زنگ (مانند فولاد CrNiMo) یا آلیاژهای مقاوم در برابر خوردگی مانند Hastelloy C-4.

با توجه به ویژگی‌های ذکر شده، مکانیکال سیل‌های SECCOMIX در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می‌گیرند:

• صنایع نفت و گاز و پتروشیمی: در پمپ‌ها و میکسرهای مربوط به فرآیندهای پالایش و پتروشیمی.
• صنایع شیمیایی: در راکتورها و همزن‌هایی که با مواد شیمیایی سروکار دارند.
• صنایع داروسازی: به دلیل نیاز به آب‌بندی دقیق و عدم آلودگی محصول، در همزن‌ها و راکتورهای تولید دارو.
• صنایع غذایی و آشامیدنی: به دلیل رعایت استانداردهای بهداشتی و عدم آلودگی محصول، در همزن‌ها و میکسرها.
• همزن‌ها، میکسرها، خشک‌کن‌ها و راکتورها: به طور کلی در تمامی تجهیزات دوار که نیاز به آب‌بندی شفت دارند.
• سیالات غیر سمی: برای آب‌بندی سیالات غیر سمی، به خصوص در مدل‌های Dry Run.

مکانیکال سیل‌های SECCOMIX، به خصوص مدل‌های خاص، می‌توانند دارای گواهینامه‌های زیر باشند که نشان‌دهنده کیفیت و ایمنی آن‌ها در کاربردهای مختلف است:

FDA (Food and Drug Administration): برای مطابقت با استانداردهای بهداشتی در صنایع غذایی و دارویی.
ATEX (Atmosphères Explosibles): تاییدیه برای استفاده در محیط‌های مستعد انفجار. این گواهینامه معمولاً در صورت درخواست مشتری ارائه می‌شود.
استانداردهای DIN (Deutsches Institut für Normung): برخی مدل‌ها مطابق با استانداردهای DIN خاص برای آب‌بندی شفت همزن‌ها (مانند DIN 28138) و مخازن شیشه‌ای (مانند DIN 28136 T3 و DIN 28137 T2) ساخته می‌شوند..

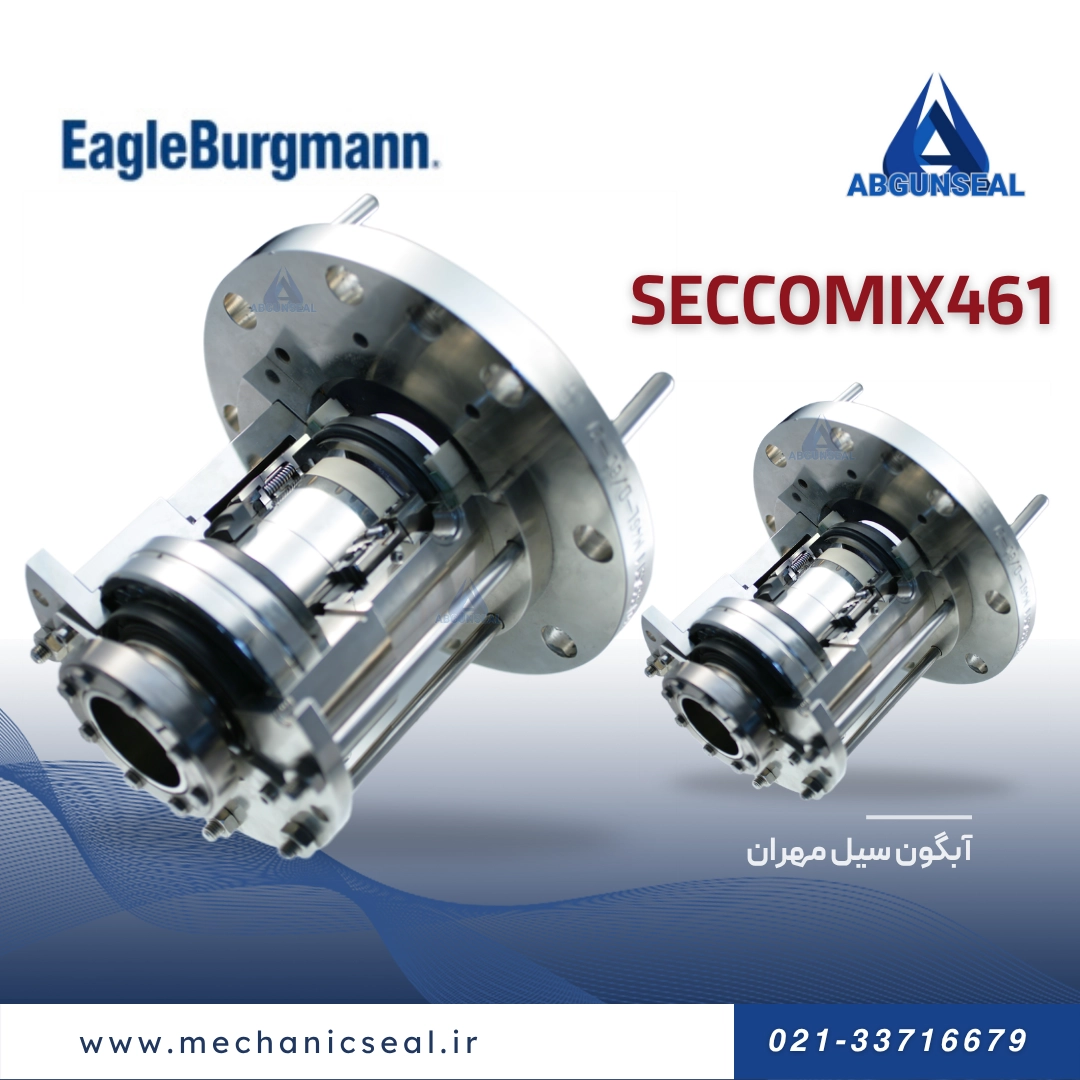

EagleBurgmann_SeccoMix 461_ENEagleBurgmann_SeccoMix 481_EN

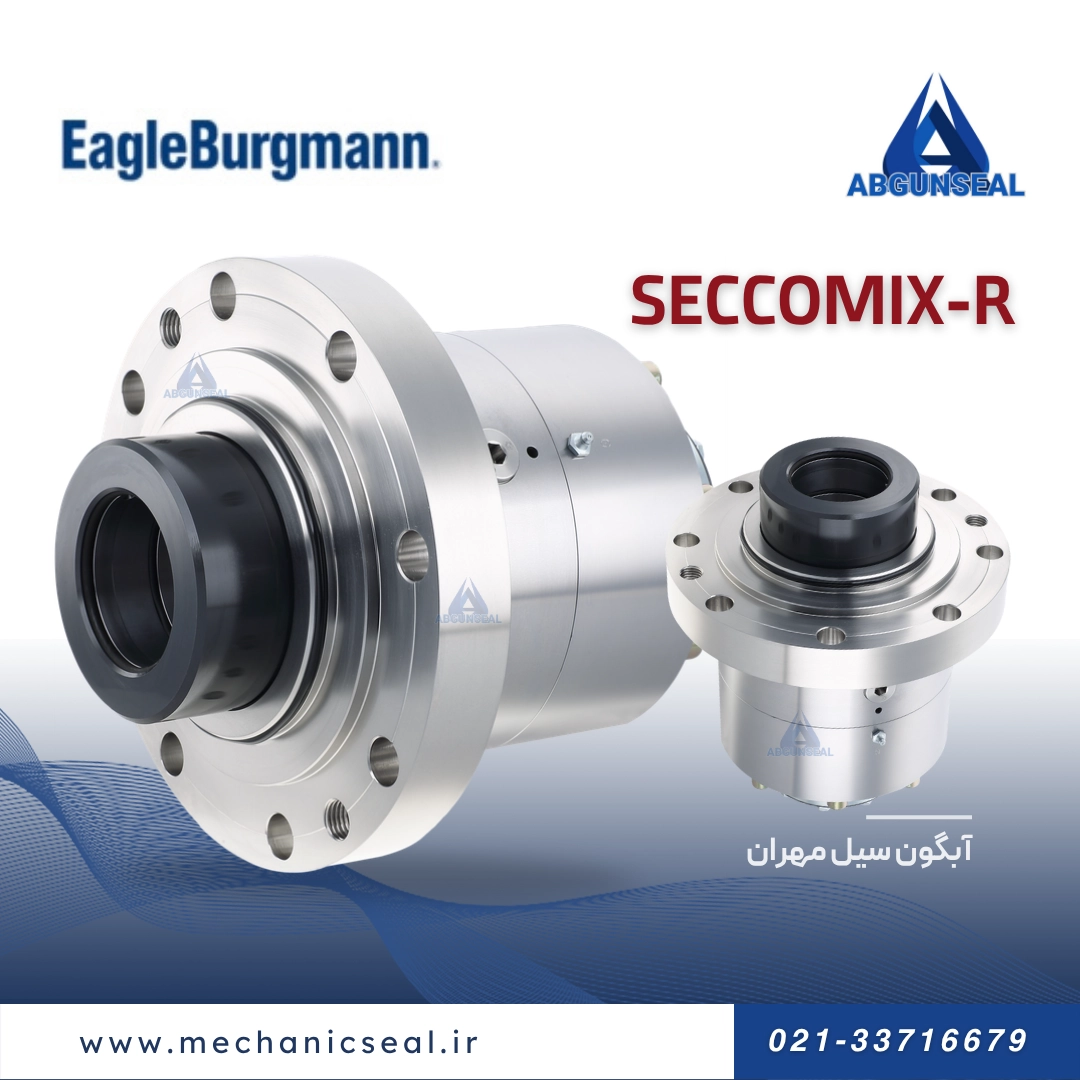

EagleBurgmann_SeccoMix R_EN

EagleBurgmann_SeccoMix1-E32_EN

EagleBurgmann_SeccoMix1-E32D_EN

EagleBurgmann_SHI300_EN

همچنین میتوانید کاتالوگ های بیشتری در وبسایت ایگل بورگمن در اینجا پیداکنید
